Технические характеристики
Процессоры | AMD APU A4 APU A6 APU A8 APU A10 Athlon II В исполнении Socket FM2 |
Чипсет | AMD A55 (Hudson D2) |
Оперативная память | 2 x DDR3 разъема DIMM с поддержкой до 64 Гбайт памяти Поддержка двухканального режима Поддержка DDR3 1866/1600/1333/1066 МГц Поддержка AMD Memory Profile (AMP) и Extreme Memory Profile (XMP) |
Аудио | Realtek ALC887 High Definition Audio 2/4/5.1/7.1-канальные конфигурации Поддержка S/PDIF Out |
Сеть | 1 x Realtek RTL8111F (10/100/1000 Mbit) |
Слоты расширения | 1 слот PCI Express x16, физически как x16 (PCIEX16) 1 слот PCI Express x1 1 слот PCI |
Поддержка графических тандемов | Поддержка AMD Dual Graphics |
Дисковая подсистема | На базе чипсета A55: - 6 портов SATA 3 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 5, RAID 0+1. |
USB | На базе чипсета A55: - 8 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 4 порта на задней панели) |
Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 4 x SATA 3 Гбит/с 1 разъем вентилятора процессора 1 разъем для подключения дополнительного вентилятора 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка S/PDIF 2 колодки USB 2.0/1.1 для подключения 4 портов 1 x колодка COM-порта Перемычка сброса настроек CMOS |
Разъемы и прочий функционал на задней панели | 2 порта PS/2 D-Sub Dual-link DVI-D (с разрешением до 2560 х 1600 включительно) 4 порта USB 2.0/1.1 RJ-45 port 3 аудиоразъема(линейный вход/линейный выход/вход микрофона). |
Контроллер I/O | ITE IT8728F |
Системный мониторинг | System voltage detection APU/System temperature detection APU/System fan speed detection APU overheating warning APU/System fan fail warning APU/System fan speed control |
BIOS | 2 x 32 Mbit flash Use of licensed AMI EFI BIOS Support for DualBIOS™ PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a |
Фирменные технологии | @BIOS Q-Flash Xpress Install SMART Recovery2 Auto Green EasyTune ON/OFF Charge Q-Share 3TB+ Unlock |
Размеры, мм | 225 x 174 |
Форм-фактор | MicroATX. |
Возможности BIOS Setup
В качестве микропрограммы на материнской плате Gigabyte GA-F2A55M-DS2 используется UEFI BIOS. Процесс тестирования проходил с версией F3 от 28 сентября 2012 года. Для того чтобы попасть в настройки BIOS, необходимо при включении и старте системы нажать клавишу Del на клавиатуре.

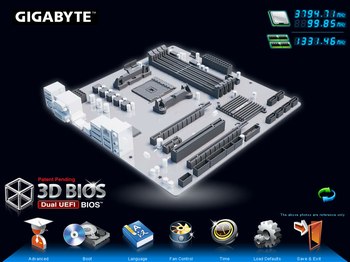

На материнской плате применен UEFI BIOS, обладающий двумя версиями интерфейса - привычным и псевдотрехмерным (3D). По умолчанию активен режим 3D.
реклама
Наведение курсора подсветит элемент и затем вызовет всплывающую подсказку:

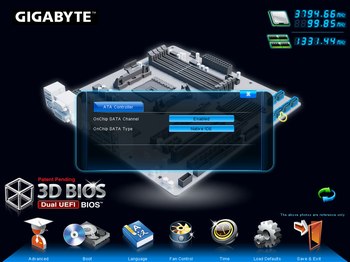

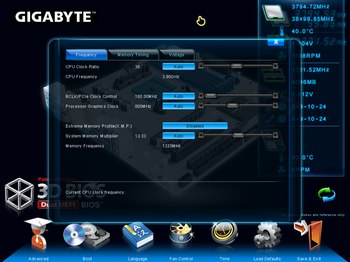

А щелчок по какому-либо элементу приведет к появлению окна с его настройками.
Его можно перемещать влево-вправо, вверх-вниз, но его нельзя даже свернуть, не говоря уже о том, что нельзя держать открытым сразу два и более окошка. Если не вызывать окно настроек, а просто навести на элемент платы курсор мыши, то через несколько секунд появляется краткая подсказка по данному элементу.
Щелчок мышью на свободном месте поможет сменить ориентацию платы.
Но все же наиболее удобным для пользования будет режим Advanced, к нему и обратимся, щелкнув на соответствующий значок внизу справа.
реклама

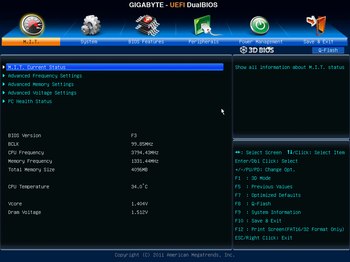

Здесь дизайнеры и маркетологи Gigabyte решили особо не усердствовать, поэтому все строго и аккуратно. В целом, возможности настроек и их расположение (насколько это возможно), повторяют старые BIOS материнских плат Gigabyte на кодовой базе AWARD. Первой нас встречает закладка BIOS под названием M.I.T. (расшифровывается как Motherboard Intelligent Tweaker), где сосредоточены все самые важные настройки системы.

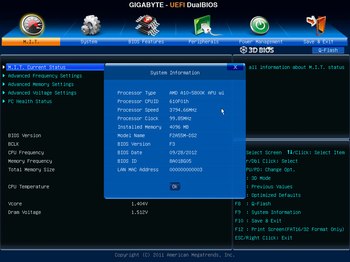

Нажатие на клавиатуре F9 вызовет дополнительное окно с информацией о системе:

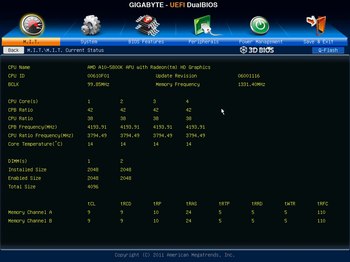

Подраздел M.I.T. Current Status отображает текущую частоту BCLK, модель установленного процессора, его активные ядра, множители и температуры по ним, настройки турбо-режимов, количество, занятые слоты, частоту и тайминги установленной оперативной памяти.

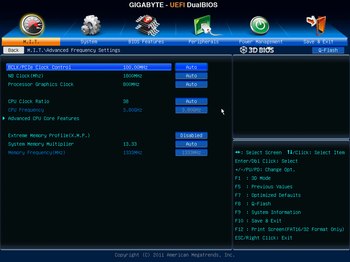

Подраздел Advanced Frequency Settings содержит в себе настройки частот BCLK, графического ядра (настройка пропадает при его отключении, например, в результате установки дискретной видеокарты), CPU NB Core, множителя процессора, а также множителя частоты памяти (в том числе, можно активировать профиль A.M.P.).
А в подразделе Advanced CPU Core Features расположились настройки процессора: снова множитель, параметры Turbo Boost и энергосбережения. Здесь же скрыт параметр, включающий и отключающий поддержку виртуализации (SVM).

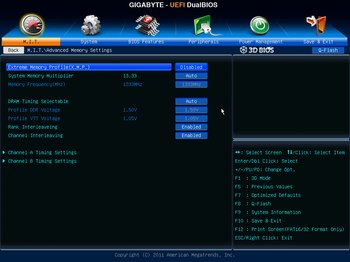

Подраздел Advanced Memory Settings содержит в себе настройки множителя частоты памяти (доступны множители вплоть до х24.00).

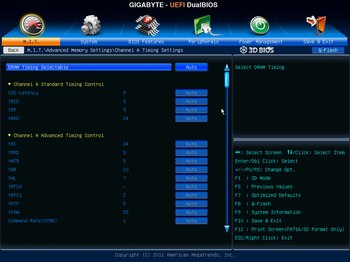

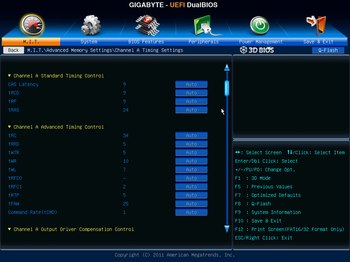

В самом низу два подраздела настроек таймингов – по одному на канал памяти. В зависимости от положения параметра DRAM Timing Selectable тайминги либо подбираются автоматически (Auto), либо вручную, но задержки одинаковы для обоих каналов памяти (Quick), либо раздельно для каждого из каналов (Expert).
Сам набор доступных к настройке таймингов не блещет, но и совсем бедным его не назовешь:
Все задержки можно задать перебором (посредством клавиш «+» и «-» на клавиатуре), либо прямым вводом конкретного значения.
