Обзор материнской платы Gigabyte GA-F2A55M-DS2 на чипсете AMD A55 (страница 3)

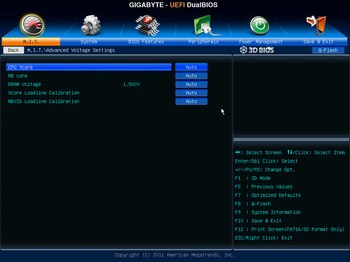

Подраздел Advanced Voltage Settings

Настройки:

• Напряжение CPU VCore (можно задать только сдвигом – DVID, только в большую сторону с шагом 0.006 В до +0.300 В);
• Напряжение CPU NB Core (также только посредством DVID);
• Напряжение памяти (от 1.200 В до 1.900 В с шагом 0.010 В);
• Настройки LoadLine Calibration для процессорных напряжений CPU VCore и CPU NB Core (допустимы значения Auto, Normal, Extreme, Medium, Low и Standard; не обошлось без опечатки – в обоих параметрах вместо «Extreme» значение носит название «Exterm»).

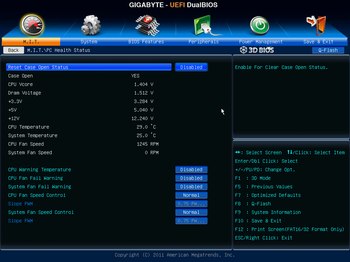

Следующим подразделом идет PC Health Status – системный мониторинг.

Здесь можно увидеть показания программного мониторинга BIOS, отображающие показания датчика открытия корпуса (Case Open; по сути, атавизм, оставшийся от старых времен, используется в офисных ПК, но никак не в системах подобного класса; тем не менее – продолжает присутствовать), значения напряжений процессора, памяти, веток +3.3 В, +5 В и +12 В. Показания температуры процессора и одного на самой материнской плате.

Помимо этого приводятся обороты вентиляторов, подключенных к материнской плате. Контроль температуры процессора и оборотов вентиляторов (при слишком высокой температуре или при слишком небольшом числе оборотов вентиляторов срабатывает системный динамик, если это происходит в момент включения системы, то ее старт останавливается на этапе POST). В конце списка расположены настройки режимов работы вентиляторов.

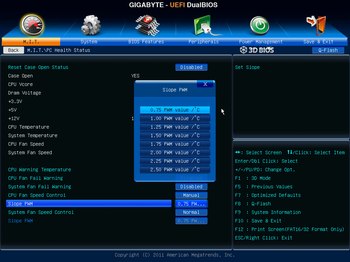

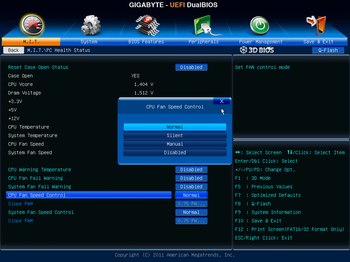

Всего на материнской плате два разъема вентиляторов, оба – четырехконтактные. Настройки объединены в две опции. Сами возможности настройки режимов работы одинаковы: на выбор предлагается режим автоматического управления, тихого режима, ручной настройки в зависимости от температуры. Но последняя достаточно условна – пользователю лишь предоставляется выбор, на какую из заданных величин увеличивать количество оборотов с каждым градусом роста температуры.

Управляются обороты только четырехконтактных вентиляторов. Трехконтактные модели на данной материнской плате неуправляемы.

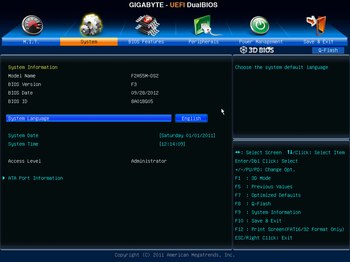

Следующей закладкой BIOS является System.

Здесь расположена системная информация: наименование модели материнской платы, информация BIOS (общеупотребительная версия, ID, дата сборки), выбор языка локализации BIOS, текущая дата, время, уровень прав доступа к настройкам, под которым пользователь зашел на данный момент. Пункт выбора языка локализации интерфейса BIOS предоставляет на выбор ровно один язык - английский.

Подраздел ATA Port Information содержит список всех подключенных на данный момент к материнской плате носителей SATA и eSATA.

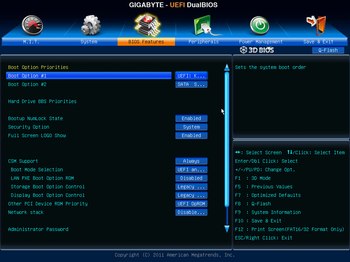

Закладка BIOS Features.

Порядок загрузки с различных носителей, приоритеты самих носителей, активность цифрового блока клавиатуры, полноэкранный логотип при включении системы, отображение полноэкранного логотипа UEFI BIOS при старте системы, настройка совместимости со старыми устройствами и метод загрузки с носителей, установка и загрузка ОС по сети. Тут же расположены Access Level – задание пароля для администраторских и пользовательских прав доступа (в зависимости от введенного пароля, BIOS идентифицирует пользователя и предоставляет ему соответствующий уровень доступа к настройкам).

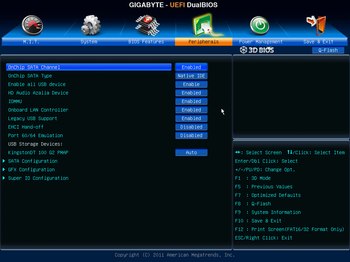

Закладка Peripherals.

Здесь сосредоточены настройки различных контроллеров как чипсета, так и сторонних контроллеров, расположенных на материнской плате:

• Контроллер SATA чипсета: отключение, включение, режимы работы IDE, AHCI, RAID (отдельно можно задать режим работы для портов 4, 5, 6 и 7, что может быть полезно для, например, оптических приводов, которые иногда работают нестабильно в режиме AHCI);
• Контроллер USB чипсета;
• Звуковой контроллер;
• Блок IOMMU (достаточно важная, например, для работы технологии виртуализации и реализованная в чипсетах AMD достаточно недавно – первым стал 890FX, в девятисотом семействе им обзавелись все чипсеты, а не только старший);
• Сетевой контроллер;

Также в Peripherals расположены три подраздела: SATA Configuration, GFX Configuration, Super IO Configuration.

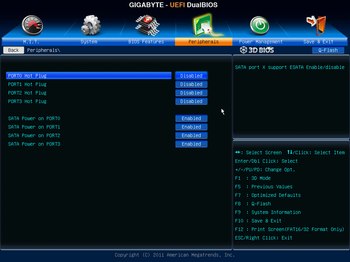

В первом расположены тонкие настройки SATA («горячее» отключение и подключение, питание):

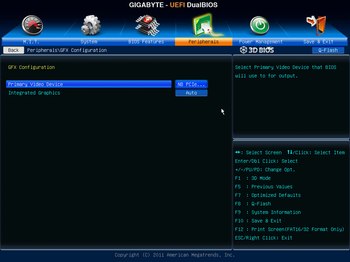

Для пользователя обычно представляет интерес лишь подраздел GFX Configuration, где можно задать основное видео в системе – встроенное, либо вставленную в слот PEG видеокарту:

А можно встроенное графическое ядро отключить вообще, либо принудительно включить (если вставлена дискретная видеокарта, интегрированное видеоядро автоматически отключается), а также задать размер видеобуфера, выделяемого из общего объема оперативной памяти компьютера.

Super IO Configuration – включение и отключение порта COM на материнской плате, реализованного силами контроллера ITE IT8728B.

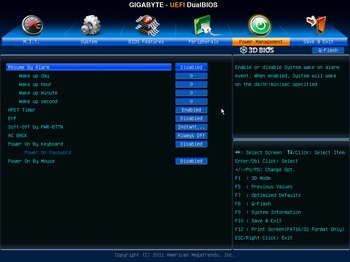

Следующая закладка – Power Management.

Здесь можно настроить включение системы по определенному графику, включить или отключить таймер HPET, поддержку ErP, а также еще ряд настроек питания (в том числе, включение от действия мышью или клавиатуры, а также парольную защиту).

И последняя закладка – Save & Exit.

Выход из BIOS с сохранением настроек и без оного (в этом случае система не перезагрузится, а запустит загрузчик с носителя, установленного как загрузочный), сброс всех настроек BIOS в положение по умолчанию, загрузочное меню выбора носителя, с которого надо запуститься именно в этот раз (настроенный на закладке BIOS Features порядок не затрагивается), причем как через EFI-загрузчик из /efi/boot первого FAT32-раздела выбранного носителя (если он там есть), так и как обычно.

Здесь же расположилась функция работы с профилями настроек BIOS – их сохранение и загрузка. Сами профили могут сохраняться (и загружаться) как в (из) энергонезависимую память CMOS, так и на любой внешний носитель при помощи файлового менеджера UEFI BIOS. Встроенный прошивальщик Q-Flash (кнопка вверху справа) также работает с его помощью, как и снятие скриншотов BIOS (посредством нажатия кнопки F12 на клавиатуре).

Стоит учитывать тот факт, что при любом обновлении прошивки BIOS, либо ее откате до более старой версии, все сохраненные в CMOS профили настроек стираются. Поддерживается до восьми профилей. Сам файловый менеджер работает с файловыми системами только семейства FAT (NTFS не поддерживается), отсутствует поддержка кириллицы, и умеет работать не только с корнем носителя, но и с папками на нем.
