Разгон
Процесс разгона графических ускорителей семитысячной серии Radeon очень прост, но в то же время требует некоторых знаний. Во-первых, у них нет никаких вспомогательных алгоритмов, увеличивающих частоту в зависимости от нагрузки. Исключение - недавно выпущенные версии «GHz Edition». Во-вторых, потолок разгона напрямую зависит от максимального уровня энергопотребления, который в свою очередь зависит от напряжения vGPU. То есть, чем выше напряжение, тем выше тепловой пакет видеокарты. В-третьих, диапазон изменения напряжения получил гораздо больший запас, нежели видеокарты NVIDIA, что является существенным плюсом.
И напоследок - одна интересная особенность, связанная с прошивкой различных версий BIOS. С некоторого времени я стал, как замечать сам, так и получать письма, в которых говорится о невозможности запустить CCC (Catalyst Control Center) на перепрошитых видеокартах. После проведения нескольких подобных операций был сформулирован вывод, что AMD странным образом защитила запись ID модели от перепрошивки. Некоторые экземпляры нереференсных карт все еще можно перепрошить полностью, но большинство ускорителей потеряло эту возможность.
В свою очередь это говорит о постоянной работе инженеров по предотвращению переделки видеокарт и разблокировки лимита CCC по разгону, что естественно очень печально. Практические методы обхода защиты пока не найдены и вряд ли в ближайшее время найдутся. Таким образом, часть покупателей лишилась возможности переделки референсных моделей в версии «GHz Edition». Из присутствующих в лаборатории экземпляров ускорителей не переделались ни эталонная AMD Radeon HD 7970 (красный текстолит), ни HIS, ни MSI. Неудачей закончилась и попытка модифицировать Radeon HD 7970 GHz в Radeon HD 7970. BIOS прошивается с заменой ID и названия вендора, но при установке драйверов выдается предупреждение, что он не нашел совместимого оборудования.
Стоит сказать несколько слов о разгоне через панель CCC. В ней вы наверняка найдете процентную полосу, которая отвечает за разгон. Но нет никакого смысла скрывать от вас реальный смысл этой настройки. А отвечает она за простой вольтмод GPU. Речь здесь не идет о +20% к напряжению относительно номинального значения. В пересчете на нормальный вид, а также в зависимости от серии видеокарты, максимальное напряжение вырастает на 0.05-0.07 В. Обратная сторона медали состоит в том, что достигнув максимальной частоты в панели ССС (та частота, что заложена в BIOS как максимально допустимая), перестает действовать настройка предела энергопотребления.
Так как же разблокировать максимальную частоту, не тем ли методом, что отключается система Power Tune? Да, после этого вы можете продолжать разгон видеокарты, но о добавленном напряжении (до 20% через предел энергопотребления) забудьте. У вас установится номинальное значение vGPU. Ситуация сложная и решается сменой BIOS (такие версии получают экстремальные оверклокеры для видеокарт на соревнованиях), аппаратным вольтмодом, программным повышением напряжения с помощью сторонних утилит.
реклама
В отличие от графических ускорителей NVIDIA, Radeon не обладает фиксированным TDP. Теплопакет каждой карты индивидуален, а максимальное его значение превращается в относительную величину. Для примера, разберем разгон нескольких видеокарт NVIDIA с разным потенциалом. Карта «А» штатно работает на частоте 900 МГц, и напряжении 1 В, Power Limit установлен на отметке 125%. Карта «Б» работает на частоте 1000 МГц и напряжении 1.1 В, Power Limit установлен на отметке 110%. Но после разгона и измерения энергопотребления можно получить приблизительно одно и то же значение. Что же все эти вычисления говорят? А всего лишь то, что NVIDIA в добровольно-принудительном порядке ограничивает разгон GPU путем внедрения некой максимальной величины TDP для всех карт единовременно! Начальные частоты и напряжения могут быть разными, но практический предел у всех одинаков.
И в этом существенное отличие видеокарт Radeon. Начальная точка движения у каждого экземпляра индивидуальная. В зависимости от качества кремниевого кристалла напряжение находится в определенном диапазоне, причем его максимальное значение ограничено программно. Формально, любой используемый ШИМ-контроллер VRM позволяет задать значения до 1.6 В. Только не забывайте о системе защиты, которая срабатывает гораздо раньше, хотя легко устраняется руками и паяльником.
Сброс частот у Radeon происходит в полной аналогии с продуктами NVIDIA. При достижении максимальных уровня энергопотребления и температуры частота начинает падать. Отмечу, что в процессе разгона я применяю жесткие методы определения стабильности, в частности программу Furmark. Так, частота считается стабильной, если при проверке она не падала на протяжении как минимум 10 минут после достижения наибольшей температуры. И последнее, сдвигая ползунок в панели ССС и в программах разгона, итоговое число не суммируется. А в игровых сценах финальная частота GPU с легкостью может быть на 50 МГц и даже на 100 МГц выше той, что была определена тестированием в Furmark.
MSI R7850 Power Edition OC не требует какой-то специальной версии Afterburner. Достаточно скачать и установить актуальную утилиту, и в закладках у вас появится три ползунка управления напряжением. Лимит vGPU, в отличие от большинства «одноклассников», увеличен до 1.3 В, и это дает повод надеяться на высокий уровень разгона.

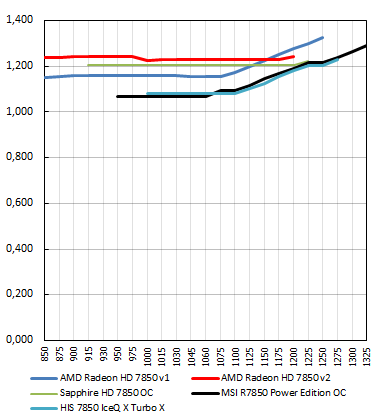

Потенциал графического ядра в зависимости от подаваемого на него напряжения.
Разгон большинства видеокарт AMD HD 7850 напрямую зависит от удачи, системы охлаждения и стартового напряжения, чем оно выше, тем больше потенциал. В MSI R7850 Power Edition OC собраны три слагаемые успеха. Высокие начальные частоты и напряжение, запас до 1.3 В, усиленная система питания. В дополнение - чрезвычайно шумная, но способная охладить GPU и VRM система охлаждения.
- AMD Radeon HD 7850 v1 – 1.153-1.328 В, 860-1250 МГц;
- AMD Radeon HD 7850 v2 – 1.239-1.242 В, 860-1200 МГц;
- Sapphire HD 7850 OC – 1.206-1.223 В, 920-1225 МГц;
- HIS 7850 IceQ X Turbo X – 1.082-1.230 В, 1000-1275 МГц;
- MSI R7850 Power Edition OC – 1.069-1.289 В, 950-1325 МГц.
Максимальный разгон у всех карт дополнительно ограничен TDP. После достижения этой планки становится неважно, пользуетесь ли вы повышенным напряжением или охлаждаете GPU до 50°C, процесс будет прекращен. V1 версия – это скорее приятное исключение, для нее TDP равен видеокарте HD 7870, но высокая температура графического процессора не позволила нарастить частоту.
реклама
Энергопотребление в зависимости от разгона.
Несложно заметить, что максимальное энергопотребление Radeon HD 7850 ограничено отметкой ~220-250 Вт (для тестовой системы в целом). Это практически потолок TDP карт. И этим числом ограничен разгон с учетом должного охлаждения. Хотите большего? Придется делать аппаратный вольтмод и снимать защиту по силе тока. Сам по себе разгон Radeon достаточно необычен. Энергопотребление мало зависит от частоты GPU, равно как и его нагрев. Видеокарта как будто заранее резервирует некий объем и во время разгона полностью его использует. Как только кончается запас, приходится оперировать ползунком вольтмода, но и здесь не всегда ждет успех. Некоторые карты работают на пределе своих возможностей, и изменение напряжения лишь усугубляет ситуацию.
Но в этом случае у меня сложилось впечатление, что MSI заранее подготовилась к процессу разгона. Фактически BIOS не ограничивает TDP. Видеокарта разгоняется до тех пор, пока хватает напряжения и охлаждения. Надеюсь, этот экземпляр хорошо перенесет отрицательные температуры, поскольку я планирую проверить его на «фреонке».

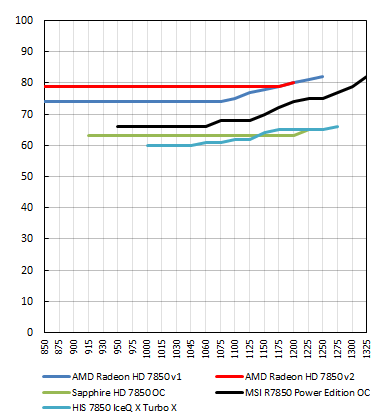

Температура графического ядра в зависимости от разгона.
Температура GPU напрямую зависит от нескольких условий. Во-первых, большую роль играет эффективность системы охлаждения и ее настройки. Во-вторых, не менее важно напряжение Vgpu. Поскольку напряжение на испытуемых участниках менялось не столь сильно, то и максимальный нагрев был стабильно постоянным.

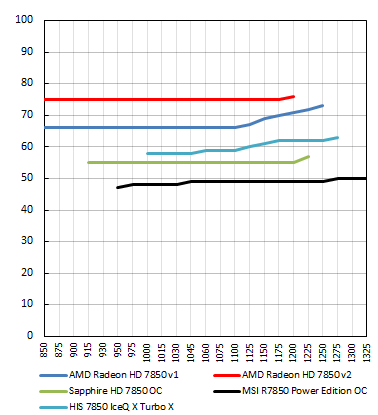

Температура VRM в зависимости от частоты GPU.
Важная часть любой видеокарты - ее силовая часть. Если не следить за ее температурой, то срок службы продукта сильно сокращается. Максимальные температуры зависят от многих факторов, таких как: эффективность и скорость вентиляторов, расчетная максимальная температура мосфетов. Лидером по праву можно считать систему охлаждения MSI, которая не позволяет VRM нагреваться выше 50°C.

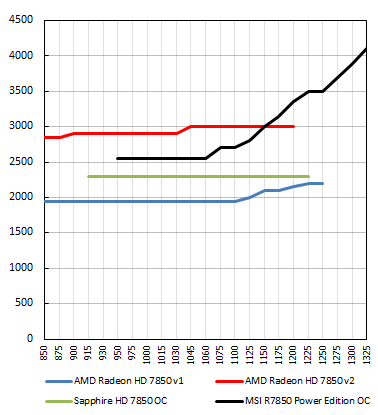

Обороты вентилятора/ов в зависимости от частоты графического ядра.
Видеокарта MSI R7850 Power Edition OC вышла в лидеры не только по разгону, но и по уровню шума. Что ж, не все коту масленица.
Результаты разгона
MSI R7850 Power Edition OC
реклама
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HIS 7850 IceQ X Turbo X
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Sapphire HD 7850 OC
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AMD Radeon HD 7850 v1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AMD Radeon HD 7850 v2
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Подведение итогов
MSI R7850 Power Edition OC
По комплектации.Недочеты:
- Нет.
Приятные мелочи:
- Нет.
Недочеты:
- Нет.
Приятные мелочи:
- Усиленная система питания.
- Двойные фазы питания памяти и PLL.
- Использование качественных компонентов.
Недочеты:
- Высокий уровень шума в 3D.
- Сложность очистки системы охлаждения.
- Система удаления пыли не всем придется по нраву.
- Нагретый воздух лишь частично выходит за пределы системного блока.
Приятные мелочи:
- Бесшумная работа в 2D.
- Эффективное охлаждение графического ядра и VRM, хотя с ростом оборотов эффективность снижается.
Недочеты:
- Нет.
Приятные мелочи:
- Управление сразу тремя напряжениями.
- Разблокированный максимальный уровень TDP.
- Доступно увеличение напряжения vGPU до 1.3 В.
- Собственная программа для разгона MSI Afterburner.
- Высокий потенциал разгона, до частот выше 1300 МГц.
- Расширенный диапазон разгона в стандартной версии BIOS.
Недочеты:
- Шум в 3D.
- Спорный алгоритм пылеудаления.
Приятные мелочи:
- Бесшумная система охлаждения в 2D.
- Штатный заводской разгон 950/4800 МГц.
- Потенциально очень быстрая карта с хорошим запасом по частоте GPU.
Заключение
И вроде бы все на месте - потрясающий разгон, отсутствие ограничений TDP и вольтмода до 1.25 В, мощная система питания, большой радиатор для охлаждения VRM, бесшумность в состоянии покоя. С другой стороны, что делать с низкой эффективностью штатной комбинации радиатора и вентиляторов? Как вариант, настроить обороты вручную, но все же за свои кровные деньги хочется получить идеальный продукт «из коробки».
В итоге, у MSI вышла спорная видеокарта, баланс которой смещен в сторону максимального разгона.
