Обзор и тестирование видеокарты MSI R7850 Power Edition OC (страница 2)
реклама
Тестовый стенд
- Материнская плата: MSI Z77A-GD65 (Intel Z77, LGA 1155);
- Процессор: Intel Core i7-3770К 4700 МГц (100 МГц х 47, 1.35 В) или 1600 МГц во время замера шумности системы охлаждения;
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: Corsair DDR3 1600 МГц, 4 модуля x 4 Гбайта, (7-8-7-20-1T, 1.65 В);
- Жесткий диск: Crucial M4 (CT128M4SSD2), 128 Гбайт;
- Блок питания: Enermax REVOMAX 1250 Ватт;
- Аудиокарта: ASUS Xonar HDAV 1.3;
- Операционная система: Microsoft Windows 7 x64 SP1;
- Версия драйверов: для AMD - Catalyst 12.6 плюс последняя версия CAP, для NVIDIA – nforce 305.xx.
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG;
- Микрофон: Philips SBC ME570.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял <20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Звуко- и видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Furmark. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Furmark. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
реклама
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место.
Нюансы, возникшие в процессе тестирования, я постараюсь подробно объяснить по мере их возникновения.
Исследование потенциала системы охлаждения
Пояснения к графикам:
- Красная линия – максимальная температура.
- Синяя - в режиме простоя.
- Черная линия показывает уровень издаваемого шума, при определенных оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 20% (для видеокарт NVIDIA от 35%) до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.
Все участники тестировались с заводскими частотами. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума.

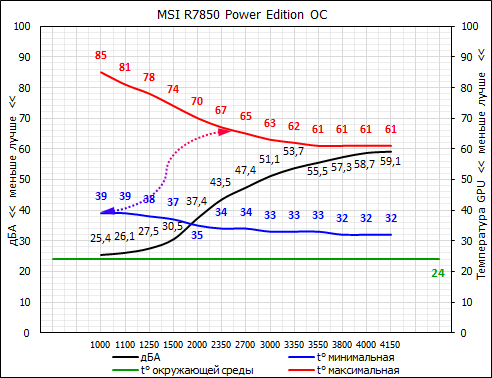

Температура графического ядра и обороты вентилятора/ов.
реклама

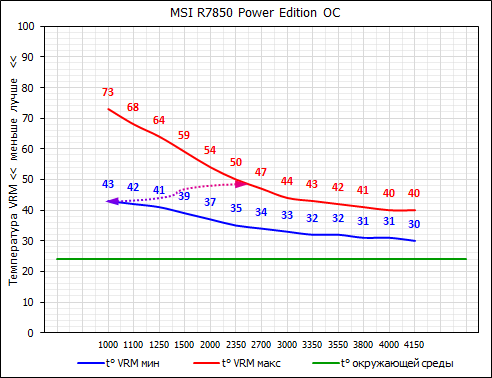

Температура системы питания в зависимости от оборотов вентилятора/ов.
Заводские калибровки вентиляторов MSI R7850 Power Edition OC далеки от идеальных. Нижний порог выбран удачно, но под нагрузкой слушать вой пары вентиляторов на 2300 об/мин неприятно. При этом температуры GPU и мосфетов находятся далеко от критических значений.
Для меня так и осталось загадкой, в чем заключается смысл высоких оборотов при таких показателях. Будь алгоритм автоуправления поумнее, он остановился бы на отметке 1700-2000 об/мин, что привело бы к снижению уровня шума с 43.5 дБА до 35-37 дБА.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
дБА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C минимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C максимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM макс |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C окружающей среды |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
дБА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C минимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C максимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM макс |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C окружающей среды |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
дБА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C минимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C максимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM макс |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C окружающей среды |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
дБА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C минимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C максимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM макс |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C окружающей среды |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
реклама
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
дБА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C минимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C максимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM макс |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C окружающей среды |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Сводный анализ производительности систем охлаждения
Без нагрузки.
- AMD Radeon HD 7850 v1 – 20%, 1050 об/мин, 34°C, 34 дБА, VRM 43°C;
- AMD Radeon HD 7850 v2 – 20%, 1100 об/мин, 34°C, 26.2 дБА, VRM 45°C;
- Sapphire HD 7850 OC – 20%, 1150 об/мин, 28°C, 26.2 дБА, VRM 37°C;
- HIS 7850 IceQ X Turbo X - 25%, xxxx об/мин, 41°C, 25.6 дБА, VRM 45°C;
- MSI R7850 Power Edition OC – 30%, 1000 об/мин, 39°C, 25.4 дБА, VRM 43°C.
Под нагрузкой.
- AMD Radeon HD 7850 v1 – 33%, 1900 об/мин, 74°C, 47 дБА, VRM 66°C;
- AMD Radeon HD 7850 v2 – 60%, 2850 об/мин, 79°C, 43 дБА, VRM 75°C;
- Sapphire HD 7850 OC – 40%, 2300 об/мин, 63°C, 35.5 дБА, VRM 55°C;
- HIS 7850 IceQ X Turbo X - 45%, xxxx об/мин, 60°C, 42.0 дБА, VRM 58°C;
- MSI R7850 Power Edition OC - 58%, 2500 об/мин, 66°C, 46.5 дБА, VRM 48°C.
В простое видеокарта действительно стала одной из самых тихих. Но под нагрузкой в нее будто вселился бес, 2500 об/мин и пара вентиляторов 74 мм - не лучшее решение для системы охлаждения. А способов бороться с высоким уровнем шума не так уж и много. Единственное верное решение - опустить обороты вентиляторов до 1500-2000.

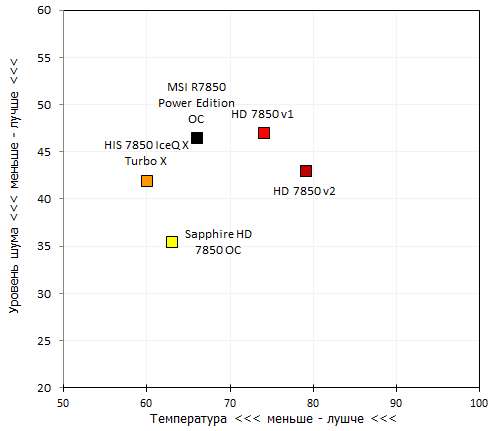

Соотношение температуры GPU в 3D и шумности.
Зависимость температуры графического ядра от оборотов вентилятора/ов.
С приведенными к одному знаменателю результатами работать и приятнее, и проще. Да и, в конце концов, нагляднее. Необходимо только учесть несколько важных факторов. Частота работы графического ядра у видеокарт разная, как и напряжение. Но как ни старалась MSI, ее система охлаждения и шумнее, и менее эффективнее, чем те, что представлены на рынке. Похвалить ее можно только за начальный диапазон от 1000 до 1750 об/мин. В нем достигаются неплохие результаты, но опять же, уровень шума выше остальных нереференсных систем.

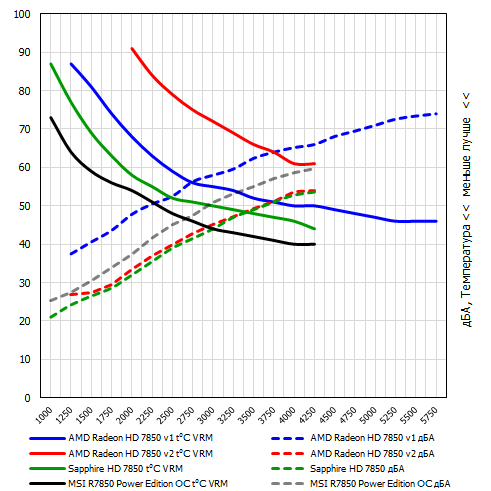

Зависимость температуры силовой части видеокарты от оборотов вентилятора/ов.
Низкие температуры вряд ли порадуют вас, как только вы обратите свой взор на уровень шума. В этом плане я бы предпочел версию Sapphire.
Уровень шума
Послушать систему охлаждения и сравнить различные СО между собой можно, воспользовавшись приведенными в таблице ссылками.
Референсные СО AMD | Референсные СО NVIDIA |
Radeon HD 5970 [2900 Кб] | GTX 470 [2500 Кб] |
Radeon HD 6790 [2500 Кб] | GTX 570 [2500 Кб] |
Radeon HD 6850 [1700 Кб] | GTX 580 [1500 Кб] |
Radeon HD 6870 [2150 Кб] | GTX 590 [2700 Кб] |
Radeon HD 6950 [3200 Кб] | GTX 670 [1800 Кб] |
Radeon HD 6970 [2600 Кб] | GTX 680 [2300 Кб] |
Radeon HD 6990 [2150 Кб] | |
Radeon HD 6990 880 МГц [2300 Кб] | |
Radeon HD 7750 [2050 Кб] | |
Radeon HD 7770 [3040 Кб] | |
Radeon HD 7870 Rev 1 [2100 Кб] | |
Radeon HD 7870 Rev 2 [2650 Кб] | |
Radeon HD 7950 [3200 Кб] | |
Radeon HD 7970 [3100 Кб] | |
Radeon HD 7850 Rev 1 [2250 Кб] | |
Radeon HD 7850 Rev 2 [1550 Кб] | |
Оригинальные СО AMD | Оригинальные СО NVIDIA |
AC Accelero HD 7970 [1600 Кб] | Palit GTX 660 Ti JETSTREAM [1050 Кб] |
ASUS HD7870-DC2T-2GD5 [1470 Кб] | MSI N660Ti PE 2GD5/OC [1550 Кб] |
HIS 7870 IceQ Turbo [2000 Кб] | Zotac GTX 660Ti AMP! [1970 Кб] |
HIS IceQ Turbo HD 6790 DD [2100 Кб] | ASUS GTX 670 DirectCU II [2650 Кб] |
MSI HD 6870 Hawk P[1700 Кб] | Gainward GTX 680 Phantom [2630 Кб] |
MSI HD 6870 Hawk S[2300 Кб] | GigaByte GTX 560 Ti 448 [2300 Кб] |
MSI HD 6970 Lightning P[1700 Кб] | Inno3D iChill GTX670 OC [2350 Кб] |
MSI HD 6970 Lightning S[1850 Кб] | KFA2 GTX 670 EX OC [2550 Кб] |
MSI HD 7770 [2200 Кб] | KFA2 GTX 680 EX OC [1715 Кб] |
MSI HD 7950 Twin Frozr III [2500 Кб] | MSI GTX 460 Cyclone II [2300 Кб] |
MSI R7870 HAWK [2080 Кб] | MSI GTX 460 Hawk [2150 Кб] |
MSI R7870 Twin Frozr 2GD5/OC [1300 Кб] | MSI GTX 480 Lightning [2300 Кб] |
Sapphire HD 6790 [2700 Кб] | MSI GTX 550Ti Cyclone II [3600 Кб] |
Sapphire HD 7870 GHz Edition OC [1600 Кб] | MSI GTX 560 Twin Frozr II [1500 Кб] |
XFX HD 7770 DD [3500 Кб] | MSI GTX 560Ti 448 Twin Frozr III P[2000 Кб] |
XFX HD 7950 DD [2600 Кб] | MSI GTX 560Ti 448 Twin Frozr III S[1700 Кб] |
XFX HD 7970 DD [2600 Кб] | MSI GTX 560Ti Twin Frozr II [2150 Кб] |
MSI HD 7970 Lightning [1470 Кб] | MSI GTX 580 Lightning [1300 Кб] |
HIS HD 7970 X Turbo [1000 Кб] | ZOTAC GTX 560Ti 448 [2600 Кб] |
Sapphire HD 7850 OC [1850 Кб] | Zotac GTX 660 AMP! [860 Кб] |
HIS 7850 IceQ X Turbo X [920 Кб] | Inno3D iChill GTX 660Ti [1000 Кб] |
MSI R7850 Power Edition OC [1000 Кб] | KFA2 GTX 680 LTD OC [620 Кб] |
GigaByte GV-N680OC-2GD [500 Кб] | |
MSI GTX 680 Lightning [530 Кб] |
