Тестовый стенд
При тестировании корпуса Lian Li PC-A55 в нем собиралась следующая система:
- Материнская плата: ASUS P8P67 (Intel P67 Express Chipset);
- Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Система охлаждения процессора:
- Кулер: Noctua NH-L12;
- Вентиляторы: Noctua NF-F12 PWM (120 х 120 х 25 мм, ~1500 об/мин), Noctua NF-B9 PWM (92 х 92 х 25 мм, ~1600 об/мин);
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: Kingston DDR3-1600 KHX1600C9D3K2/4GX 2 x 2048 Мбайт;
- Видеокарта: MSI GeForce GTX 570 (Overclocking Edition) 786/4200 МГц, 1280 Мбайт («референс»);
- Жесткий диск: Seagate Barracuda ST3500418AS 7200.12 SATA-2, 500 Гбайт;
- Блок питания: Enermax MODU 87+, 600 Вт;
- Корпус:
- Lian Li PC-A55;
- открытый стенд;
- Операционная система: Windows 7 Home Premium 64-бит.
Методика тестирования, используемые утилиты
Чтобы выявить эффективность охлаждения корпуса, было решено провести тестирование на открытом стенде и в закрытом системном блоке, собранном на базе Lian Li PC-A55. Замеры температур, как обычно, осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жесткого диска.
Во время тестирования в корпусе использовался весь штатный набор вентиляторов, а именно:
- Один вентилятор типоразмера 140 х 140 х 25 мм с номинальной скоростью вращения крыльчатки ~1000 об/мин, расположенный на днище корпуса и функционирующий на вдув;
- Один вентилятор типоразмера 140 х 140 х 25 мм с номинальной скоростью вращения крыльчатки ~1000 об/мин, расположенный на верхней панели корпуса и функционирующий на выдув.
Поскольку в штатной поставке корпуса отсутствует какая-либо возможность регулирования скорости вращения вентиляторов, тестирование проводилось только в одном режиме – при номинальных оборотах комплектных. Стоит обратить внимание, что во время тестирования на открытом стенде материнская плата располагалась горизонтально.
реклама
|
|
Скорость вращения нижнего втяжного 140 мм вентилятора, об/мин |
|
Скорость вращения верхнего вытяжного 140 мм вентилятора, об/мин |
|

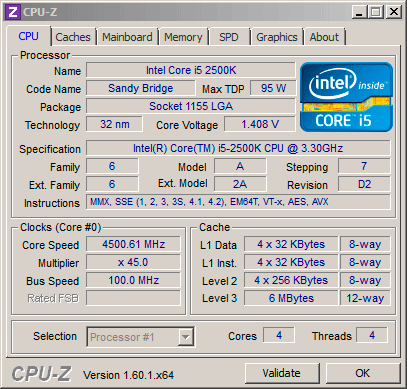

Так как тестирование на номинальной частоте процессора не представляет совершенно никакого интереса, стендовый Intel Core i5-2500K был разогнан до частоты 4500 МГц, путем увеличения множителя до 45. Напряжение Vcore было поднято в BIOS материнской платы до 1.4 В. Активирование функции Load-Line Calibration позволило исключить просадку напряжения на ЦП (Vdroop) даже при сильной загрузке последнего. Все энергосберегающие функции были отключены, позволяя процессору в простое функционировать без снижения напряжения и частоты.

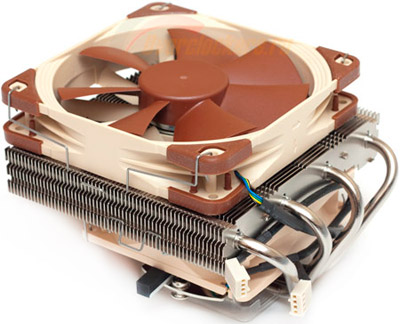

В качестве системы охлаждения CPU был взят кулер топ-конструкции - Noctua NH-L12.
Он использовался с обоими штатными вентиляторами: Noctua NF-F12 PWM (120 х 120 х 25 мм, с номинальной скоростью вращения крыльчатки ~1500 об/мин) и Noctua NF-B9 PWM (92 х 92 х 25 мм, с номинальной скоростью вращения крыльчатки ~1600 об/мин). На таких оборотах они функционировали во время тестирования температурных режимов, за исключением случая измерения шумовых характеристик корпуса, когда обороты понижались (об этом - ниже).

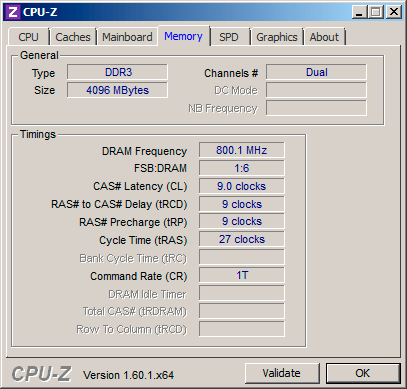

Оперативная память не разгонялась и функционировала на номинальной частоте 1600 МГц с таймингами 9-9-9-27 1Т, при номинальном напряжении питания 1.65 В.
реклама
В качестве программы-«кочегара» для прогрева процессора применялась LinX 0.6.4 AVX Edition, как одна из наиболее «тяжелых». Прогрев осуществлялся в 64-битном режиме, объем задачи выставлялся в значение 18 000. Время прогона – 25 минут, после чего система охлаждалась естественным образом (в простое компьютера) в течение 15 минут. Далее проводились еще два аналогичных прогона.

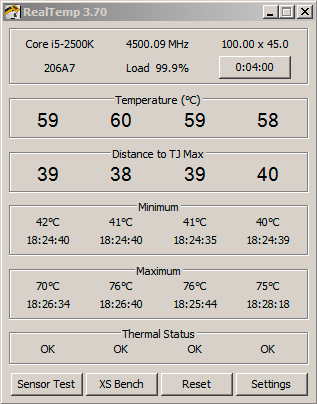

Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер процессора (сложение температуры всех ядер и деление результата на их количество). Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жесткого диска применялась программа AIDA64 v1.80.1484. Использовался тестовый бенчмарк HDD в режиме Average Read Access, поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 30 минут (три прогона по 10 минут). Температурные показатели с жесткого диска снимались с помощью этой же утилиты.
Видеокарта MSI GeForce GTX 570 OC функционировала на слегка повышенных частотах 786/4200 МГц – именно таким разгоном ее наделил производитель на заводе. Для более сильного нагрева напряжение на GPU было поднято с 1.0 до 1.025 В. Для прогрева видеокарты использовался бенчмарк Heaven DX11 Benchmark 2.5.
Нагрев видеоускорителя проводился в течение 25 минут, замеры температуры графического ядра осуществлялись при помощи утилиты MSI Afterburner 2.2.3. Скорость вращения крыльчатки СО видеокарты во всех режимах тестирования последней выставлялась как фиксированная - ~2700 об/мин (66%). Графические настройки бенчмарка:
- API: DirectX 11.0;
- Stereo 3D: Disabled;
- Shaders: High;
- Tessellation: Normal;
- Anisotropy: 16;
- Anti-aliasing: 4x;
- Full Screen: On;
- Resolution: 1920 x 1200.
Стоит учесть, что стендовая видеокарта MSI GeForce GTX 570 OC – референсного дизайна и с системой охлаждения турбинного типа. Соответственно, большая часть нагретого ею воздуха выбрасывается за пределы системного блока.
Температура окружающей среды в районе тестового стенда поддерживалась постоянной (21 градус по Цельсию) и во время тестирования не изменялась. Для всех полученных в ходе замеров результатов допускается погрешность измерения в районе +/-2%.
Результаты тестирования
Настала пора заняться самым интересным - ознакомлением с результатами тестирования. Температурные режимы представлены на графике ниже.
Меньше - лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Lian Li PC-A55 показал приемлемую эффективность охлаждения центрального процессора. Разница по сравнению с открытым стендом составляет 3 градуса по Цельсию: 85°C в корпусе и 82°C на стенде. Собственно, подобных результатов я и ожидал, ведь к процессорному кулеру нижним вентилятором доставляется прохладный воздух. Но с учетом того, что он проходит сквозь нагретый графический ускоритель, температура выше на пару градусов. Хотя все равно, по части охлаждения ЦП корпусу можно поставить пятерку.
Температурный режим видеокарты в Lian Li PC-A55 оказался в пределах нормы. Температура графического адаптера в корпусе на 4 градуса по Цельсию выше, чем на открытом стенде и составляет соответственно 80°C и 76°C. Для «глухого» корпуса это очень хороший показатель (и не забываем про более высокую шумность и пылезасоренность «дырявых» корпусов). Большинство аналогичных продуктов с отсутствием дополнительных вентиляционных решеток в районе видеокарты показывают куда худшие результаты.
Нижний втяжной вентилятор обеспечивает приток прохладного воздуха к видеоускорителю, обдувая его и улучшая эффективность охлаждения последнего. Также стоит учесть наличие противопылевого фильтра на нижнем впускном отверстии, который заметно «сажает» воздушный поток (в силу своей конструкции из мелкоячеистой сетки). При отсутствии оного температурный режим графического адаптера должен по идее улучшиться. Если помещение не запылено, то можно попробовать снять фильтр.
Температура жесткого диска также в пределах нормы. При прогреве HDD в корпусе, его температура не поднимается выше 36 градусов по Цельсию, в то время как на открытом стенде цифра подскакивает до 44 градусов. Если честно, до начала тестирования я был уверен, что температурный режим «харда» будет гораздо хуже, ведь, по сути, активное охлаждение «винчестера» отсутствует. Попросту говоря – нет обдува прохладным воздухом. Но оказалось, что охлаждение жесткого диска весьма эффективно.
Мне кажется, что виновницей торжества в данном случае стало крепление жесткого диска напрямую к алюминиевой корзине, обеспечивая возможность пассивного отвода тепла от HDD непосредственно на сам корпус (а ведь я сетовал на отсутствие антивибрационного крепления жестких дисков). Но, так или иначе, перегрева «винчестеров» в Lian Li PC-A55 вряд ли случится, даже при использовании более емких накопителей или большего их количества в системном блоке.
реклама
В целом, Lian Li PC-A55 показал весьма хорошую эффективность охлаждения установленных комплектующих. Это касается как CPU, так и видеокарты, и HDD. Все же разработчики корпуса уделили внимание системе его вентиляции (в недавнем тестировании Lian Li The Hammer PC-100 он показал не самый лучший температурный режим стендовой видеокарты именно в силу своей нестандартной внутренней компоновки, и я уж решил, что в Lian Li разучились проектировать «нестандартные» компьютерные корпуса).
Шум
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока, собранного на базе корпуса Lian Li PC-A55. Как и при тестировании температурных режимов, замер звукового давления проводился при использовании в нем обоих штатных вентиляторов в одном режиме при номинальной скорости вращения. Скорость вращения вентиляторов процессорного кулера во время замера уровня шума уменьшалась до ~500 - 600 об/мин. Скорость вращения турбины СО видеокарты аналогичным образом уменьшалась до минимума – 1440 об/мин (40%).
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~24 дБ. Замеры звукового давления проводились с расстояния 0.5, 1 и 2 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от системного блока со смещением в левую сторону на 45 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Меньше - лучше
2 | 1 | 0.5 м
Включите JavaScript, чтобы видеть графики
Графики показывают, что Lian Li PC-A55 является совсем не шумным корпусом. При среднем расстоянии от системного блока в один метр звуковое давление составляет не более ~30 дБ. Данная величина обеспечивает абсолютно комфортное на слух восприятие шума. При сближении на расстояние в полметра звуковое давление увеличивается дополнительно на ~2 дБ до значения в ~32 дБ. И даже в этом случае не доставляется никакого дискомфорта. При отдалении же от компьютера на двухметровое расстояние уровень шума снижается до ~28 дБ, что является величиной уже совсем незначительной при сравнении с фоновым шумом помещения в ~24 дБ.
Субъективно, сидеть в метре от работающего системного блока при использовании номинальной скорости вращения обоих штатных 140 мм вентиляторов очень комфортно, поскольку звуковое давление в ~30 дБ ощущается слабо. Конечно же, низкий уровень шума обеспечивается за счет «глухого» корпуса – как боковин, так и фронтальной панели. Незначительное усиление шума начинает лишь проявляться, если пользователь находится от системного блока выше уровня верхней панели, на которой установлен вытяжной «ветродуй». Также хочу добавить, что гул отсутствует - слышен лишь шелест проходящего через вентиляционные решетки воздуха.
А вот работа жесткого диска меня слегка удручила. Как и предполагалось, за счет отсутствия антивибрационного крепления стендового 3.5-дюймового «харда», при активном перемещении головок диска ощутимо проявляется «грохотание» с глухим призвуком, что доставляет определенный дискомфорт. Впрочем, подобным грешат многие (если не все) запечатанные компьютерные корпуса. Однако стоит учесть, что в тестировании использовалась тихая модель «винчестера» с одним диском (скорость вращения 7200 об/мин), более емкие накопители или же большее их количество в системе могут создать больший шум.
Заключение
Настала пора подвести заключительные итоги обзора. К плюсам Lian Li PC-A55 можно отнести качественную конструкцию, стильный внешний вид, эффективное охлаждение установленных комплектующих и низкий уровень шума.
Продукт может не подойти экстремальным оверклокерам или заядлым геймерам, предпочитающим использовать в своей системе крупногабаритное «железо». А все из-за его ограничений: в корпус Lian Li не поместится ни высокий башенный охладитель CPU, ни мощный блок питания-«киловаттник». Да и отсеков для установки устройств маловато. Поэтому выводы можно трактовать двояко – с одной стороны, корпус хорош, но предназначен он не для всех.
Lian Li PC-A55 придется по вкусу пользователям, предпочитающим небольшие системные блоки. Ведь при своих компактных размерах он обладает весьма неплохим функционалом. Тут тебе и поддержка полноразмерных материнских плат форм-фактора ATX, и видеокарт длиной до 310 мм, и неплохая организация системы вентиляции корпуса. Да и невысокий уровень шума сейчас в чести. Ну а любители прекрасного уж точно не останутся в стороне.
Ну а теперь немного о стоимости Lian Li PC-A55. Как известно, Lian Li славится тем, что выпускает качественную алюминиевую продукцию. Но есть и минус: продукты компании отнюдь недешевы в цене. Но здесь нет ничего необычного, поскольку качественная вещь по определению не может дешево стоить. Рекомендованная производителем стоимость Lian Li PC-A55 составляет $119, в московской рознице данную модель можно приобрести по цене около 3700 наших «деревянных», то есть рублей. Ну что сказать? Не так уж и много за корпус подобного класса.
Плюсы:
- Невысокий уровень шума;
- Стильный классический дизайн;
- Высокое качество изготовления;
- Хорошая эффективность охлаждения;
- Поддержка видеокарт длиной до 310 мм;
- Наличие порта USB 3.0 на фронтальной панели;
- Наличие съемного противопылевого фильтра на впускном отверстии;
- Простота и удобство сборки (при использовании правильно подобранных комплектующих).
- Отсутствие антивибрационного крепления 3.5-дюймовых накопителей;
- Невозможность использовать в корпусе высокие башенные кулеры CPU;
- Проблема совместимости с блоками питания, особенно с модульными типами.
Выражаем благодарность:
- Компании 3Logic за предоставленный на тестирование корпус Lian Li PC-A55.
