Gigabyte GV-R787OC-2GD

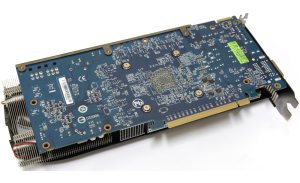

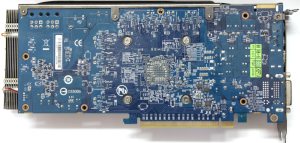

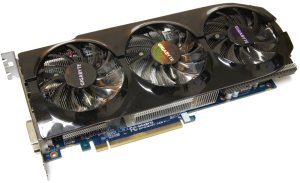

Этот графический ускоритель совсем другой, несмотря на то, что видеоядро на обеих платах практически одинаковое. Во-первых, он гораздо длиннее.

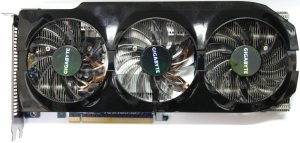

Во-вторых, изменилась система охлаждения. Вместо двух огромных вентиляторов установлены три небольших. А самая ощутимая разница наблюдается в весе. Печатная плата здесь также синего цвета.

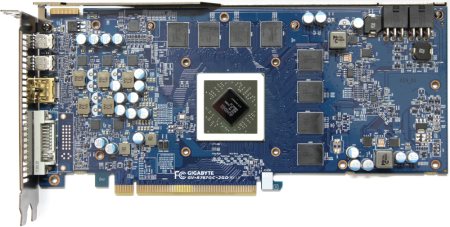

Система охлаждения аналогично младшей модели выходит за габариты самой платы. После ее демонтажа открывается следующий вид.
реклама

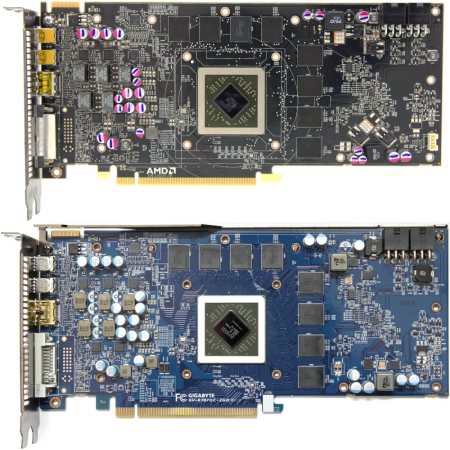

На первый взгляд можно подумать, что дизайн платы похож на эталонный, но это не так.

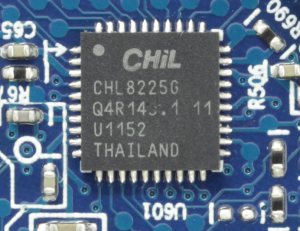

Схожим образом располагаются силовые элементы в левой части карты. С правой стороны от графического ядра картинка немного отличается. Однако хорошо заметно, что поменялись лишь сами компоненты, а смысл остался прежним. Одним словом, используемая в Gigabyte GV-R787OC-2GD печатная плата - это вариация референсной. Отчасти это подтверждает использование аналогичного ШИМ-контроллера CHiL CHL8225G, который обеспечивает GPU пятью фазами питания.

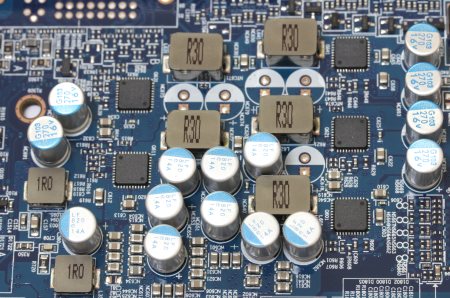

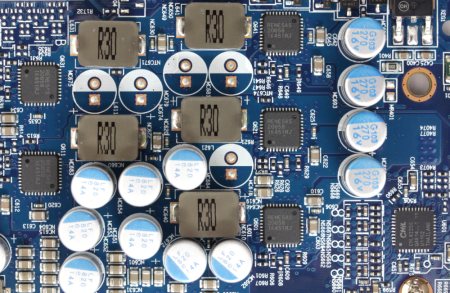

Обнаружить их силовую обвязку можно чуть ниже.
Как и на плате эталонного дизайна, здесь применены транзисторные сборки типа DrMOS, которые представляют микросхемы Renesas 20658. Кроме этого установлены твердотельные конденсаторы и катушки индуктивности в ферритовых корпусах.
реклама
Дополнительно есть еще две фазы питания, которые находятся в правой части. Одна из них обеспечивает напряжение на линии Vmem.
В ее состав входит ШИМ-контроллер uPI Semiconductor uP1529Р , по одному транзистору ON Semiconductor 4937N , 4921N и катушка индуктивности с маркировкой Metal Choke.

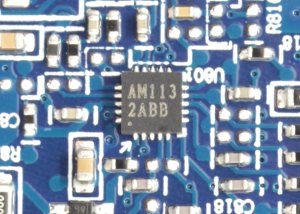

Еще одна фаза обеспечивает напряжение на линии PLL. Управление осуществляется при помощи контроллера AM113.
А силовая обвязка точно такая же.

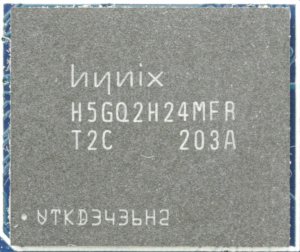

На плате распаяно восемь микросхем памяти точно таких же, как и на предыдущей видеокарте, а именно Hynix H5GQ2H24MFR-T2C.
Соответственно здесь точно такие же объем и разрядность шины. Микросхемы по-прежнему расположены буквой Г относительно графического процессора.

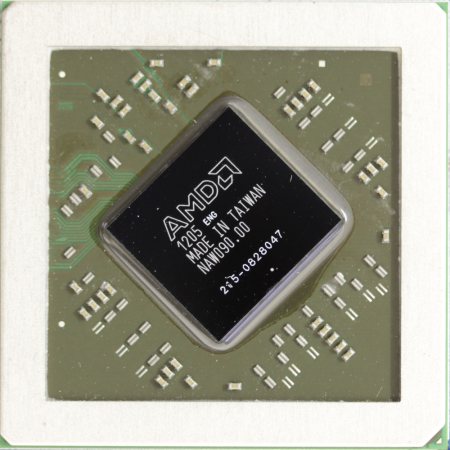

И наконец, он сам под кодовым обозначением Pitcairn, но в модификации XT. Она включает в себя 1280 шейдерных процессоров, 80 текстурных блоков и 32 блока растеризации.

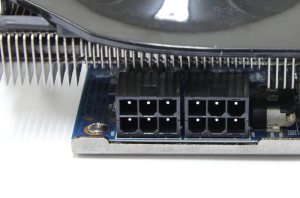

Дополнительное питание обеспечивается двумя шестиконтактными разъемами PCI-e.

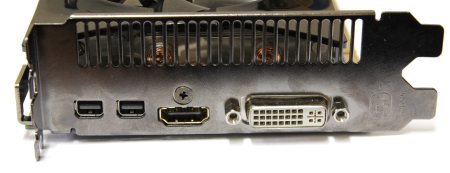

На задней панели можно обнаружить следующие видеоразъемы.
реклама
- Один разъем DVI;
- Один HDMI;
- Два mini Display Port.
Иными словами, все аналогично предыдущей модели, и даже разъем HDMI тоже позолоченный.
Система охлаждения
На обеих видеокартах система охлаждения фирменная и даже близко не похожа на референсную. Хорошо это или плохо? Попытаемся разобраться.
Gigabyte GV-R785OC-2GD

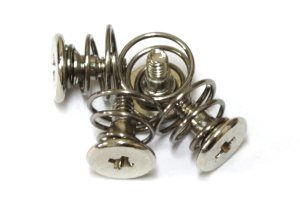

Штатная система охлаждения крепится при помощи четырех подпружиненных винтов с обратной стороны. Никаких пломб на них я не обнаружил.

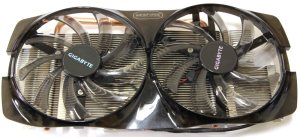

Здесь охлаждающее устройство состоит из пластикового кожуха с вентиляторами и радиатора с тепловыми трубками.

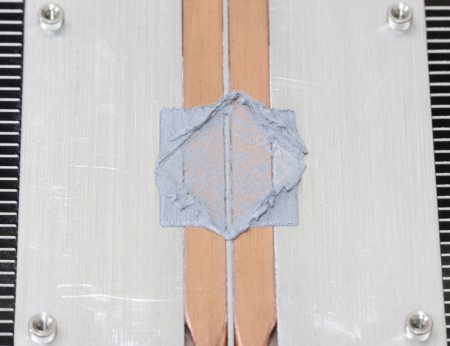

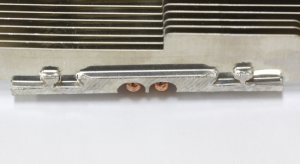

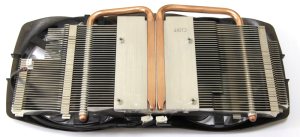

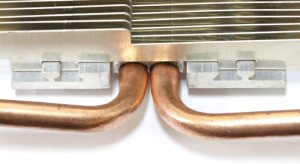

Конструкция только кажется громоздкой, на самом деле она легкая. В алюминиевом основании проделаны по вертикали два желобка. В них размещаются две медные тепловые трубки, а их выпуклые части выровнены с поверхностью основания.

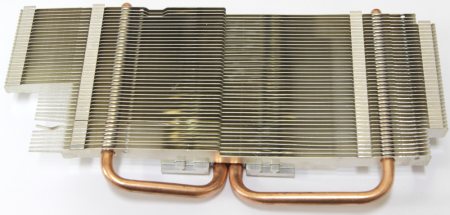

Дальше они расходятся влево и вправо, и снова загибаются вниз, пронизывая алюминиевые ребра радиатора, которые вдобавок еще и прикреплены к основанию специальными пазами.
Следов пайки здесь не видно, скорее всего, используется прозрачный клей. Эти две тепловые трубки контактируют непосредственно с кристаллом графического процессора.
В качестве термоинтерфейса применено твердое серо-серебристое вещество, похожее на высохшую термопасту.

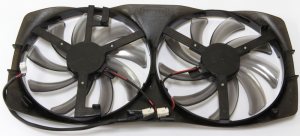

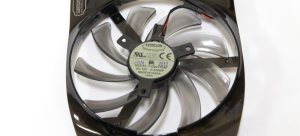

На радиаторе фиксируется пластиковый каркас с двумя вентиляторами, каждый из которых крепится к нему при помощи трех саморезов.
Используются модели T129215SM компании Everflow. Их характеристики: 12 В, 0.25 А, габариты 95х95х11 мм.

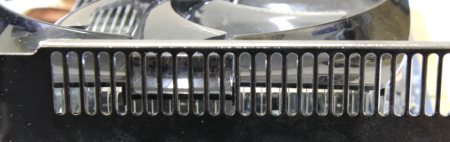

В процессе осмотра видеокарты Gigabyte GV-R785OC-2GD, а именно - ее системы охлаждения, обнаружился один достойный внимания момент. На задней панели есть прорези для выброса горячего воздуха за пределы корпуса.
Может сложиться ошибочное впечатление, что воздух от вентиляторов выходит через них. На самом же деле пластиковый кожух проходит ниже середины этих отверстий, и ни о каком выхлопе здесь не может быть и речи. Большая часть горячего воздуха остается в корпусе.
