Слил из чиллера DIXIS-65.

Промыл систему и залил «феликса». При комнатной температуре датчик потока показал 619-740 оборотов. А при температуре -15, датчик вообще ничего не показал! Я немного удивился и раскрыл на нем теплоизоляцию. Крыльчатка не вращалась! Приглядевшись, я увидел, что помпа все же прокачивает тосол. Были видны мелкие пузырьки воздуха, проходящие сквозь датчик, но крыльчатка не вращалась. Или датчик замерз, или скорости потока не хватает, чтобы сдвинуть крыльчатку.

После прогона LinX выяснилось, что температура процессора выросла до 58 градусов против 52 с DIXIS. Значит, дело не в просроченном теплоносителе. А в чем?

Остается один компонент – помпа. Аквариумные помпы не рассчитаны на низкую температуру. Но есть циркуляционный насос grundfos ups 25-40, он сертифицирован на работу от -25 до 110 градусов. А как он будет качать тосол? Известно, что жидкость комнатной температуры он качает нормально. У меня такой насос стоит в одном из компьютеров, а до этого стоял в другом, с 2003 года. Он прошел испытание временем и ни разу не подводил. Выдирать его из этого компа я не стал, купив новый.

Но насколько хорошо он будет качать холодный тосол? Вот вопрос, на который хочется найти ответ. В характеристиках тосола указано:

Эксплуатационные ограничения - максимальная кинематическая вязкость перекачиваемой воды – 1 мм2/с (1 сСт) при 20°С.

А какая кинематическая вязкость у тосола? А у холодного тосола? Поискав в сети, я нашел любопытную информацию. Оказывается, кинематическая вязкость антифризов на основе этиленгликоля при температуре -10 градусов 5.0 мм2/с (1 сСт), а при -20 уже 11! Используемая помпа не предназначена для прокачки такой вязкой жидкости, поэтому ее производительность сильно упала.

С циркуляционным насосом будет то же самое. Но у насоса три скорости и я смогу компенсировать падение производительности, переключив насос на «повышенную передачу». Меняю китайскую аквариумную помпу на насос.

Пока я бегал в магазин за grundfos, температура тосола в чиллере повысилась до -10 градусов. Что такое кинематическая вязкость 5.0? Это выяснилось после слива теплоносителя. Тосол вытекал консистенции густого растительного масла. Вот в чем проблема.

Появилась мысль вместо тосола использовать автомобильную «незамерзайку» - жидкость для омывания лобового стекла. Но оказалось, что летом этой штукой не торгуют, не сезон. Я обошел несколько магазинов и везде на меня смотрели очень странно, когда в почти тридцатиградусную жару, в разгар лета, я спрашивал «незамерзайку» с температурой -30. Интересно, что они подумали? Потом появилась мысль залить в чиллер водку. Но как вспомнил, что потребуется ее 5 литров… 10 бутылок… Даже обсуждать не хочется.

Хорошо, что на глаза попался вот этот тест, из которого я понял, что, скорее всего, эта замена не прокатит. У «незамерзайки» (спирта) при низких температурах кинематическая вязкость еще выше. Спирт разъест уплотнители в насосе. И я с чистым сердцем поставил в чиллер grundfos ups 25-40.

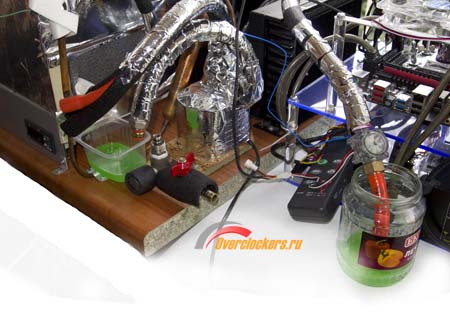

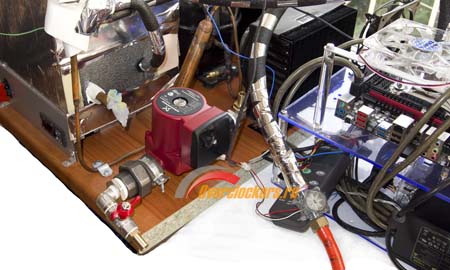

Поставил, закрепил, теплоизолировал... Проверил на протечки и заправил опять DIXIS-65. Все же он лучше «феликса».

Включаю с тосолом комнатной температуры. Датчик показывает 836-840 на первой скорости. Насос даже на низкой скорости мощнее китайской помпы.

Включаю морозилку. Как всегда, приходится ждать 40 минут. Теплоноситель охладился до -17 градусов. Включаю насос, смотрю в BIOS обороты процессорного вентилятора и вижу «n/a». Включаю третью скорость. Опять «n/a». Раскрываю теплоизоляцию - крыльчатка датчика стоит на месте. Да-а-а-а.. Как в анекдоте - совсем замерз. Больше им пользоваться при отрицательных температурах не буду. Снимаю и опять включаю чиллер.

На третьей скорости насоса температура на процессоре после прогона LinX немного ниже. Совсем немного. С помпой было 52, сейчас 50. Два градуса! Всего. Но возможно они что-то дадут?

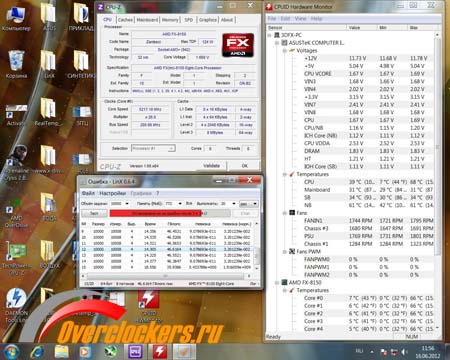

Ставлю множитель 26, напряжение 1.66 В, перезагрузка. Запускаю LinX. Вот он, результат.

Почти ничего этот grundfos не дал. Раньше тест останавливался с ошибкой после третьей минуты прогона, а теперь после шестой. Дополнительные три минуты агонии.

Эээ… Такие дела. При температуре теплоносителя в системе от -15 до -18 процессор перегревается при работе на частоте 5217 МГц и напряжении 1.66 В. И дело тут не в водоблоках, насосах и тосолах. Это, скорее всего, ограничение самой системы охлаждения.

Вывод – для того, чтобы AMD FX-8150 работал стабильно на частоте выше 5117 МГц, нужны температуры ниже -18! Попробуем фреонку. Но после всех этих приключений меня терзают смутные сомнения, что и фреонки будет мало. Вот ролик, там видно, что оверы начинали с азота, а потом поняли, на что нарвались, и стали лить гелий. Не термосом, а прямо из трубы.

Разгон с помощью фреонок

Для того, чтобы в конце концов остудить бурный нрав Bulldozer’а, была приготовлена фреонка на базе компрессора Aspera Т 2168 E (R-22). Конденсатор мощностью около 1500 Вт, спаян медной трубкой, на линии нагнетания диаметром 8 мм, на всасывании 10 мм. Длина капилляра рассчитывалась программой DanCap ver. 1.0. (газ R-22) и составила 1.46 метра. Внутренний диаметр 0.8 мм. Испаритель использован от Lord.

Это модификация еще той фреонки, сделанной в далеком 2005 году. В то время это был очень большой компрессор, и я был уверен, что его хватит и теперь.

Расчетная хладопроизводительность при -40 на испарителе - 230 Вт. Температура испарителя измеряется термопарой цифрового термометра Center 300. Конечно, самым правильным было бы поместить термопару в просверленное в основании испарителя отверстие. При таком раскладе измерялась бы температура самой горячей точки испарителя. Но я в процессе сборки фреонки об этом честно забыл. А сверлить испаритель, установленный во фреонку, не захотелось. Поэтому просто прикрутил термопару к боковой части испарителя изолентой. Пусть и самый ламерский метод, но тестируется не фреонка, а процессор. И притом я честно признался, и не буду выдавать красивый минус на термометрах за температуру процессора или подошвы испарителя.

Сокет был герметизирован еще при установке чиллера бостиком, который продается в OBI . На бостик положил один слой вспененной самоклеющейся ленты, купленной в строительном магазине, ее название - дихтусбанд. Дешево, сердито и много за эту сумму. В процессе настройки фреонок уходит уйма теплоизоляции, а эту расходовать не жалко.

Но испаритель ощутимо выше водоблока. Не хватило длины крепежных винтов Я вышел из положения, изготовив втулки из медной трубки диаметром 6 мм. Отрезал по 25 мм и нарезал внутри резьбу М4. Получилось так:

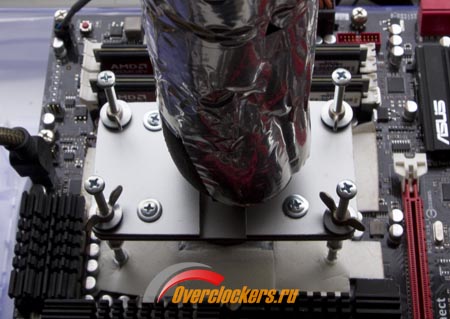

Теперь, чтобы закрепить процессор, вкручиваю сквозь разъемную прижимную планку винт с накрученным на него барашком. А чтобы барашек лучше прижимал, подкладываю под него обрезиненные шайбы, купленные в строительном магазине.

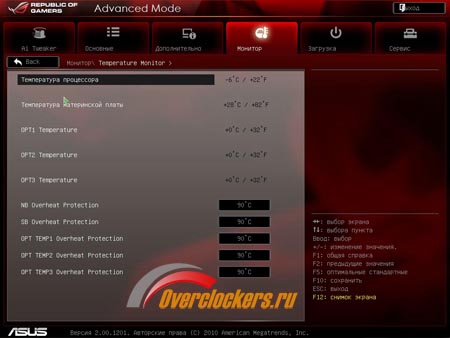

Приступаю к разгону, продолжив с того момента, где я остановился на чиллере. Множитель 26, частота 5217 МГц, напряжение 1.66 В. Температура на испарителе -41, температура процессора по данным BIOS -6 градусов.

Загружаю операционную систему, запускаю LinX. Через 44 секунды температура бока испарителя повышается до -27, а температура процессора до +42 градусов. Температура ядер подпрыгивает до 68 и через мгновение «синий экран». Фреонка явно не справляется с нагрузкой. Что делать? Нужно настраивать фреонку так, чтобы в испаритель поступало больше фреона. Но как? Уменьшить длину капилляра. Но уменьшать ее меньше 1.5 метров не рекомендуется. Повышается стояночное давление и компрессор работает не в режиме, рассчитанном производителем. Что делать? Быстро компрессор не умрет. Рискну.

Настраиваю на 270 Вт. Стравливаю фреон и уменьшаю длину капилляра до 1.06 м. Вакуумирование, заправка, установка на стенд. Включение стенда и… та же картина. Настраиваю на 300 Вт. Длина капилляра 0.86 м. Проделываю все вышеописанные процедуры, а в результате - крах. 350 Вт, длина капилляра 0.63 м. Опять вакуумирование, заправка. Начинает казаться, что я реально вижу в небе озоновую дыру, сделанную выпущенным мною фреоном. Ну!… LinX не пройден.

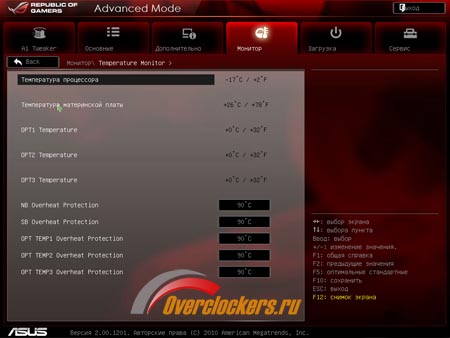

Что же получается, Bulldozer – убийца фреонок? Дальнейшая регулировка в сторону увеличения уперлась в возможности компрессора. С капилляром длиной 63 см я получил в BIOS -17 градусов на разогнанном процессоре при напряжении 1.6 В.

А стояночное давление стало под 12 бар! Всасывающая трубка на фреонке изготовлена из газовой подводки из нержавеющей стали, она сертифицирована до давления 10 бар. А у меня уже 12. Это становится опасным. Ничего, рискнем. Но LinX по-прежнему выдавал ошибки.

Когда что-то не получается, нужно посоветоваться со знающими людьми. А где таких найти? Конечно, на профильных форумах. Но оказалось, что фреонки практически заброшены. Народ давно перешел на жидкий азот. Не надо заморачиваться с инструментом, газами, комплектующими. И результаты намного выше. Печально! Нет, конечно, это прекрасно - экстрим, жидкий азот и все такое. Но все равно грустно.

Во всех фреоночных темах последние посты датируются 2011 годом! И только один http://forums.xtremelabs.org продолжает развивать тему по наши дни. Оказывается, на этом форуме я зарегистрирован с 2010 года, о чем совершенно забыл. Именно старые знакомые, встреченные там, и подсказали, в чем дело. Огромное спасибо cyclone, TiN и MaJ0r.

Люди сразу сказали, что тестирование разогнанной с помощью фреонки системы LinX - очень жесткое для нее испытание, которое ставит на колени гораздо более мощные аппараты. И основное большинство фреонщиков LinX не пользуются.

Эге! А после последней регулировки и снижения напряжения на процессоре до 1.52 В, у меня LinX останавливался на последней секунде. Значит, агрегат не так уж плох. Температура бока испарителя при таком стрессовом тесте выше -29 градусов не поднималась. А температура процессора выше 20, правда, уже плюс. Оказывается, это очень неплохой результат. Вот слова cyclone:

Давеча с T0lsty i7-3930K ставили под фреонку (роторный Dreamcatcher 2) - 20-30 минут, и в основании испарителя +50°С, и это - на скромных 5 ГГц (3D + CPU-тесты)!

Вот оно что! Для современных топовых процессоров, за исключением i7-2600K, нужны очень и очень мощные фреонки. Как следствие, большой компрессор. А это - серьезная цена и высокий уровень шума. Такого у меня пока нет. Использую то, что в наличии.

Провел ряд тестов - wPrime (тоже считается тяжелым для фреонок), процессорные тесты 3DMark 11, процессорный тест Cinebench. Все работало без вылетов. Результат:

5318 МГц, при напряжении питания AMD FX-8150 1.52 В по мультиметру. На скриншоте почему-то ниже. Для увеличения разгона нужно поднимать напряжение, а компрессор на пределе. Перегружать его не хочется, лучше пока оставить его в покое, а потом сделать из него мощный чиллер. Хладопроизводительность компрессора при -20 составляет 948 Вт. Хороший будет чиллер. Сделаю и нареку «убийцей бульдозеров». Пусть и немного нагло, но хочется уже дать коленом под зад этой «строительной технике».

А с фреонкой для Bulldozer’a еще не закончено. Вызов принят. Накатило сделать соответствующий его мощи аппарат. Возможно, на таком компрессоре. Но не сейчас.

Значит, можно признать систему стабильной и переходить к разгону видеокарты. А для того, чтобы приступить, нужно сначала спаять охлаждающую систему. Компрессор из фреонки на видео я использовал для изготовления чиллера, описанного выше.

Безжалостно разбираю чиллер и паяю из него опять фреонку. Компрессор Embraco Aspera NE 2125 E, конденсатор LU-VE, монтаж медной трубкой 6 мм на нагнетании и 10 мм на всасывании. Испаритель самодельный, сделан из мощного диода. Делался очень давно и фотографий не сохранилось, прямо скажем, «сильно так себе». Но другого под руками не было. Капилляр 2 метра, внутренним диаметром 0.8 мм. И вот вся система в сборе

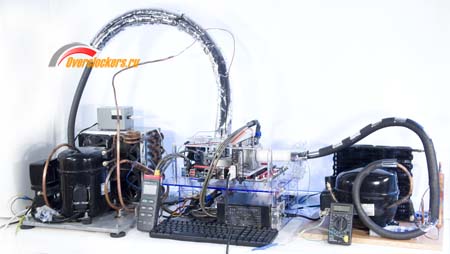

Слева фреонка на процессор. Справа - на графический ускоритель. Посередине стенд. Температура испарителя фреонки видеокарты измерялась прибором DT-838. Прибор неважный и применяется в качестве измерителя температуры так, для справки. По его показаниям температура бока испарителя на видеокарте в простое составляет от -36 до -38 градусов. По манометру -40 с небольшим. Под нагрузкой – 28. Другими словами, реальные температуры немного ниже, чем показывает прибор. Запускаю оба аппарата, которые выходят «на режим» практически одновременно. Не более минуты. Быстро. Точное время не засекал, не напрягает.

И вот.

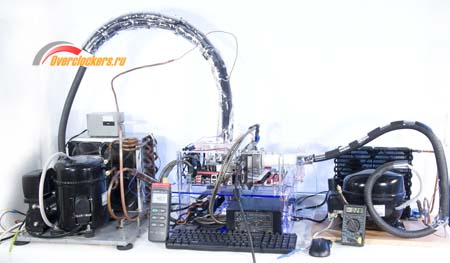

На фото стенд уже включен, горит подсветка на вентиляторах. Монитор в кадр не убрался. Еще раз скажу, по требованиям редакции сайта фотографии должны быть на белом фоне. Ну, нет у меня в квартире столько места и такого стола, чтобы разместить две фреонки, стенд да еще монитор. Так что прошу поверить на слово. Внизу стоит телевизор SONY и на нем крутились все тесты.

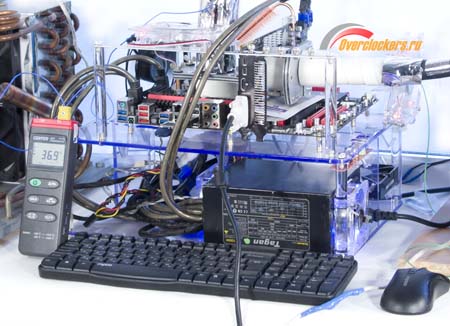

А вот фотография самого стенда поближе

Видеокарта погналась до 1400 МГц по ядру, при температуре, отображаемой в окне теста FurMark ноль градусов. Скорее всего, температура ядра была ниже нуля. Но ни FurMark, ни HWiNfo этого не показали. В HWiNfo вообще строчка с температурой GPU исчезла.

Дальше разогнать видеокарту на софтвольтмоде программы MSI Afterburner не представлялось возможным. Не хватало напряжения. Аппаратный вольтмод я делать не стал. Причина? Я делал вольтмоды видеокарт. Много раз удачно, но в двух случаях это закончилось смертью карт. Обе были топ-класса, но они были моими. А эту карту мне дали для тестов. Как я буду смотреть людям в глаза, если опять произойдет непоправимое? Несомненно, карта способна на большее, но с аппаратным вольтмодом.

Ну, вот как бы и все. В самом начале планировалась еще одна часть – разгон процессора с помощью каскадной фреоновой установки. Каскад из этой статьи. Но девайс был сделан в декабре 2007 года и в таком виде вряд ли справится с нагрузкой более 250 Вт. А это для Bulldozer’а крайне мало. Для разгона процессоров с таким тепловыделением каскад нужно кардинально переделывать, чем в ближайшее время я и займусь. Вот теперь действительно все.
