Тестовый стенд
- Материнская плата: ASUS P8P67 PRO (BIOS v 1204);
- Процессор: Intel Core i7-2700K (LGA 1155);
- Системы охлаждения процессора:
- Thermalright Archon;
- Thermalright True Spirit 140;
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20);
- Видеокарта: AMD Radeon HD 6970;
- Жесткий диск: Western Digital WD10EALX, 1000 Гбайт;
- Блок питания: Hiper K1000, 1 кВт;
- Корпус: открытый стенд.
Программное обеспечение
- Операционная система: Windows 7 x64 Ultimate (без SP1);
- Драйвер видеокарты: AMD Catalyst 12.5;
- Вспомогательные утилиты: SpeedFan 4.44, Real Temp 3.60, CPU-z 1.60, LinX 0.6.4, Prime 26.5 build 5 (In-Place Large FTTs).
Установка и совместимость
Так как данный радиатор использует ту же систему крепления, что и рассмотренные ранее Archon SB-E и True Spirit, я лишь кратко упомяну основные этапы сборки.
Для установки кулера на платформу LGA 1155 стоит начать с подготовки упорной крестовины. Для этого в отверстия нужно вставить подходящие винты и зафиксировать их пластиковыми шайбами.
реклама

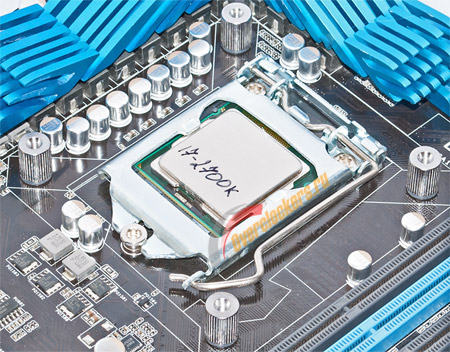

Далее «бэкплейт» с винтами следует подложить под материнскую плату так, чтобы на внешней стороне текстолита показались небольшие шпеньки с резьбой.
На них навертываются специальные гайки,…

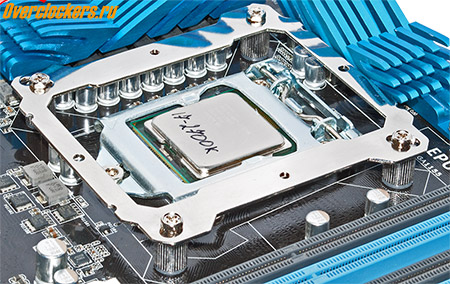

… к которым с помощью четырех небольших винтиков крепится монтажная рамка. От ее положения зависит ориентация радиатора (вдоль и поперек разъема).
Далее на основание кулера накладывается прижимная пластина, которая привинчивается к рамке двумя болтиками.
реклама

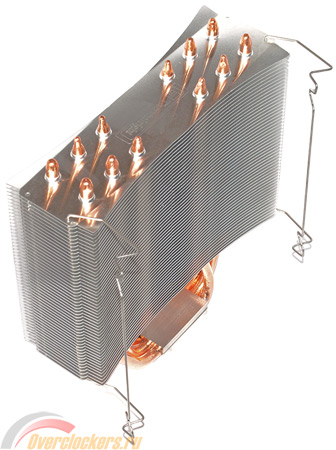

Обратите внимание, что я заранее закрепил все скобы, предназначенные для монтажа вентиляторов. Это лучше сделать заблаговременно, поскольку на установленном радиаторе заправить длинные проволочные «усы» в отверстия, расположенные на нижних ребрах, очень непросто.
Вообще, если установка самого TS 140 несложна и не занимает много времени, то для подвески вертушек пришлось изрядно потрудиться.
Во-первых, скобы можно установить двумя способами:
Разумеется, в первый раз я сделал это не так, как надо . Ошибиться немудрено, так как иллюстрация в инструкции не отличается высоким качеством. В итоге, вентиляторы все же удалось прочно зафиксировать на своих местах, но сделать это было ох как непросто. Скобы натянуты практически «до звона»:

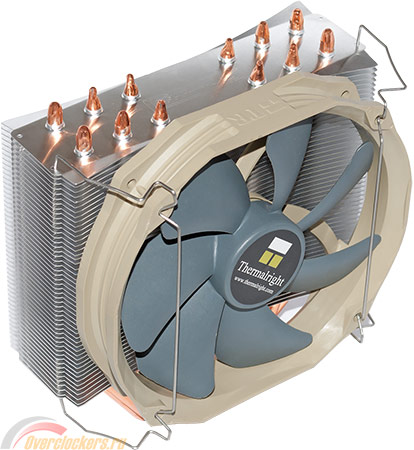

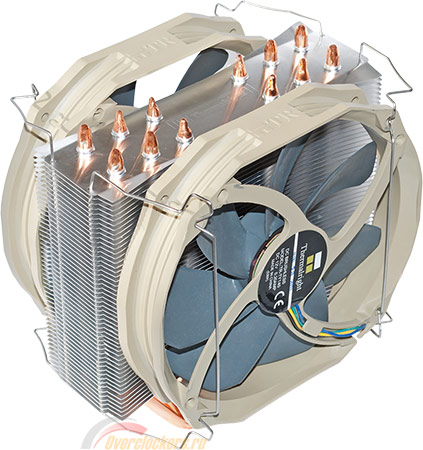

Я до сих пор гадаю, правильно ли я выполнил рекомендации конструкторов Thermalright или же изобрел свой «недокументированный» вариант. Тем не менее, таким способом получилось успешно установить как одну, так и две вертушки.

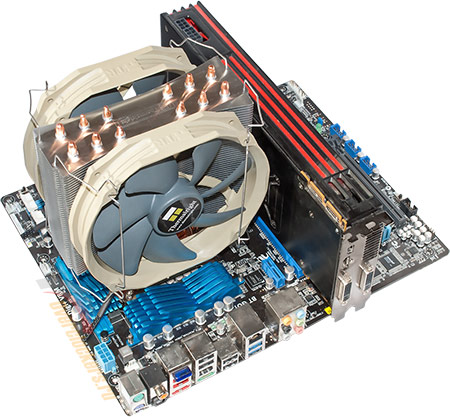

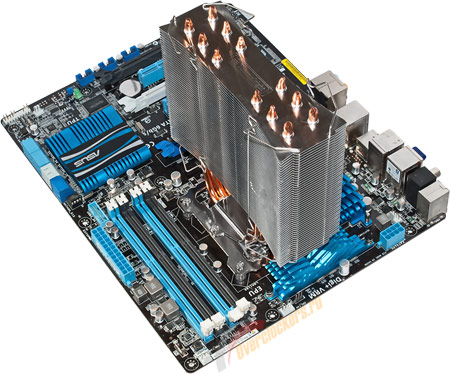

После сборки и установки кулер по внешнему виду и габаритам здорово напоминает все тот же Archon.
Приведу несколько конкретных цифр. Общая высота конструкции с вентилятором ~175 мм. Толщина с одним вентилятором ~78 мм, с двумя - ~104 мм. Расстояние от поверхности текстолита до рамки вентилятора ~28 мм, до нижнего ребра радиатора ~42 мм.
Что касается совместимости, выше уже отмечалось, что перед нами все тот же Archon – СО небольшой толщины, но рекордной высоты. В остальном, я полагаю, читатели с легкостью смогут определить, возможна ли установка TS 140 в их систему, воспользовавшись приведенными мною цифрами.
Инструментарий и методика тестирования
В связи с тем, что температуры, полученные на платформе LGA 1155 в прошлый раз, оказались избыточно высокими, было решено чуть смягчить условия. Следует отметить, что используемый тест Linpack предъявляет очень жесткие требования к системе охлаждения. Достигаемые при таком тестировании температуры и так намного выше тех, что могут наблюдаться при повседневной эксплуатации кулеров. Поэтому я решил отказаться от идеи проверки возможностей радиаторов в специально подобранных экстремальных режимах.
реклама
Ранее, используемое напряжение искусственно завышалось, что заставляло даже лучшие воздушные СО работать на пределе. Такой подход представлял определенный интерес, но на практике было выяснено, что в этом случае практически невозможно сравнивать радиаторы с низкооборотистыми вентиляторами. Также дело осложнялось тем, что температуры нередко достигали 95 и более градусов Цельсия, что приводило к искусственному снижению частоты процессора («троттлинг»).
Тем не менее, выбранный в этот раз режим, который я планирую использовать и в дальнейшем, трудно назвать «щадящим». Так, Intel Core i7-2700К был разогнан до 4800 МГц при напряжении питания 1.41 В (ранее устанавливалось значение 1.46-1.47 В для искусственного увеличения нагрузки). Объем выделяемой памяти в Linpack был уменьшен с 2560 до 2048 Мбайт.
Разгон процессора проводился без использования дополнительных утилит – изменением параметров в BIOS Setup. Оперативная память работала в штатном режиме X.M.P. (1600 МГц, 7-7-7-20-2Т). Видеокарта Radeon HD 6970 функционировала на стандартных частотах.
Для прогрева CPU использовался традиционный тест Linpack в оболочке LinX версии 0.6.4 (четыре потока, объем выделяемой памяти 2048 Мбайт, 10 прогонов).
На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения вентиляторов и температуры процессора осуществлялся с помощью утилит Speed Fan 4.44 и Real Temp 3.60.
Уровень шума измерялся при помощи цифрового шумомера Becool ВС-8922 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.5 м. Уровень фонового шума в помещении – не более 26.5-27 дБ. Результаты округлялись до целых чисел. Температура воздуха в помещении составляла 26-27 градусов.
Результаты тестирования
Первый тест – с одним вентилятором. Именно в таком виде оба кулера поставляются конечному покупателю. Значение «1150 RPM» обозначает максимальные обороты вентилятора при прямом подключении к материнской плате.
Тест с одним вентилятором TR TY-140
Температура CPU, °C
LGA 1155
Включите JavaScript, чтобы видеть графики
И вот она, обещанная «бомба», которая и заставила меня посвятить TS 140 отдельный большой материал. Дело в том, что этот кулер ничуть не уступает своему старшему брату!
Отдельно отмечу, что «зуб даю» за полученные результаты. При первой установке Archon даже уступал градус-другой во всех режимах, но я затянул крепежные винты до упора (так как предполагал ошибку в методике и до самого конца не верил полученным цифрам). Остальные нюансы – порядок прохождения теста, температура в помещении, нагрев радиаторов VRM материнской платы - тоже тщательно отслеживались. Результаты точны настолько, насколько это вообще возможно.
И что же видим? Да, при сниженных оборотах Archon выигрывает один градус, зато на «номинале» столько же уступает. На самом деле разница настолько мала, что ей можно пренебречь. Такой разрыв может наблюдаться у двух экземпляров одного и того же кулера, или даже просто при переустановке радиатора с сохранением тех же условий теста!
Что касается уровня шума – разницы здесь нет вовсе.
Тест с одним вентилятором TR TY-140
Звуковое давление, дБ
С расстояния 0.5 м
Включите JavaScript, чтобы видеть графики
Ну, а откуда бы ей взяться, ведь в данном случае установлены одни и те же вертушки на радиаторах предельно близкой конструкции? Небольшое отличие в десятые доли дБ (обусловленное различиями в профиле ребер) меньше погрешности измерения и совершенно не улавливается на слух.
Быть может, Archon удастся отыграться при установке второго вентилятора?
Тест с двумя вентиляторами TR TY-140
Температура CPU, °C
LGA 1155
Включите JavaScript, чтобы видеть графики
И ситуация повторяется с небольшой «поправкой», обусловленной улучшением тяги вентиляторов. В этот раз TS 140 лишается преимущества при максимальных оборотах, а Archon вырывает победу только при 600 RPM. Но в целом это опять «боевая ничья»!
Тест с двумя вентиляторами TR TY-140
Звуковое давление, дБ
С расстояния 0.5 м
Включите JavaScript, чтобы видеть графики
Уровень шума возрос незначительно.
Что в итоге? TS 140, несмотря на меньшую массу и отсутствие припоя в местах контакта ребер с тепловыми трубками, еще как может потягаться со своим прародителем. Даже если сделать все самые благоприятные для Archon допущения (к примеру, предположить, что это не самый удачный экземпляр), разница в любом случае не может быть большой!
Заключение
Разницы нет. Вот каким будет ответ на вопрос, вынесенный в заголовок статьи. И в самом деле, разрыв между двумя кулерами стремится к нулю. С учетом того, что я сделал все возможное для обеспечения максимально равных условий тестирования, к полученным данным стоит отнестись со всей серьезностью.
По традиции перечислю плюсы и минусы исследованного продукта.
Плюсы:
- Выдающаяся эффективность, как по меркам данной ценовой категории, так и в абсолютном зачете. Известно, на что способен Archon – реальных соперников у него немного. До последнего времени в этот «элитный клуб» входили только двухсекционные радиаторы. Если же вас интересует конкретная область применения, а не сравнение с другими моделями, отметьте, что TS 140 способен охлаждать (с запасом!) серьезно разогнанный процессор всего с одним вентилятором на 600 об/мин.
- Небольшая толщина радиатора, что позволяет заменять модули оперативной памяти без разбора системы или использовать планки с высокими «гребнями».
- Удачная универсальная система крепления, внедряемая TR и для других продуктов.
- Великолепное соотношение «цена/эффективность». Да, TS 140 – далеко не «ширпотреб», но за 1700 рублей более производительных систем охлаждения просто не бывает, и за 2000 тоже, и за 2500… перечисление можно продолжать вплоть до планки в 3300, именно столько стоит Archon.
- Не самая удачная схема крепления вентиляторов, пользоваться проволочными скобами неудобно. К тому же их надо крепить на радиатор заранее, так как после установки сделать это сложно.
- Большая высота радиатора, что может сделать невозможной его эксплуатацию в корпусах с небольшой глубиной.
- Наличие в комплекте всего одного вентилятора. Стоит отметить, что в данном случае это не столь существенный недостаток, как для более дорогого Archon.
- Невысокое качество комплектной термопасты.
Итак, расклад ясен, и свою награду «Выбор Оверклокера» Thermalright True Spirit 140 получает более чем заслуженно. До недавнего времени ничего подобного за такие деньги просто не существовало.
