Конструкция радиатора
Посмотрим, как выглядит True Spirit 140. Общий вид радиатора:

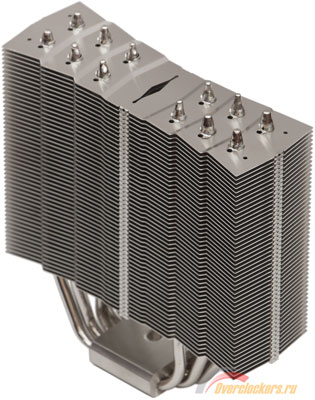

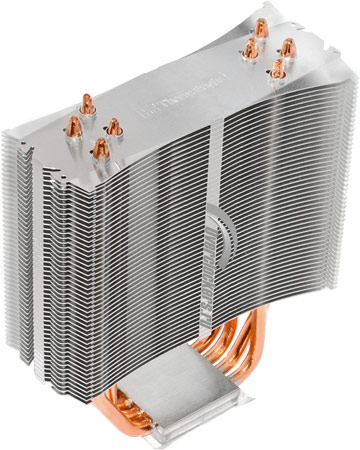

Очевидно, что внешнее сходство с Thermalright Archon не столь велико, как можно было предположить изначально. Для сравнения приведу фото «прототипа»:
Предлагаю для начала выделить несколько общих черт. Во-первых, основные размеры радиаторов почти совпадают.
- Высота True Spirit 140 и Archon составляет 170 мм (с учетом выступающих концов тепловых трубок, без них – 160 мм).
- Ширина True Spirit 140 и Archon составляет ~154 мм (вообще, здесь есть крошечная разница – около 0.5 мм в пользу TS 140).
- Толщина блока ребер в центральной (самой узкой) части: у True Spirit - 43 мм, у Atchon – 45 мм; толщина по краям – 53 мм у обоих радиаторов.
реклама
Таким образом, сразу же можно заключить, что они практически равноценны в плане совместимости с различными моделями материнских плат и корпусов. Как и у Archon, ахиллесова пята True Spirit – избыточная высота, что может сделать невозможным эксплуатацию этого радиатора в «кейсах» с небольшой глубиной. Сильная сторона конструкции – малая толщина (в сравнении с двухсекционными радиаторами). Даже с двумя установленными вентиляторами толщина не превышает 105 мм, что на большинстве материнских плат позволяет использовать модули памяти с высокими радиаторами-гребнями.
Еще один момент – с такими размерами рассеивающей части радиатора (116 мм х 154 мм, как и у Archon) True Spirit отлично подходит для 140 мм вентилятора. Более того, в перспективе можно ожидать появление модели True Spirit 150. Инженеры компании сейчас активно занимаются внедрением нового, еще более крупного, 150 мм вентилятора TR TY-150 (как пример, Archon Rev. A), здесь он также должен быть очень уместен.
Итак, по размерам TS 140 фактически равноценен Archon. А теперь очень интересный момент. При тех же габаритах масса младшей модели меньше на четверть. Archon весит 825 г (без вентилятора, проволочных скоб и элементов крепления), True Spirit – всего 610 г. Ниже я еще вернусь к этому вопросу.

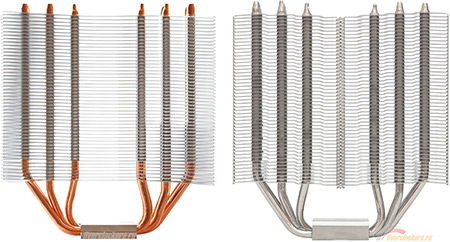

Еще одно явное сходство – конфигурация блока тепловых трубок.
Как и у Archon, здесь используются шесть 6 мм ТТ, которые конструкторы постарались разместить в «теле» радиатора как можно более равномерно (для максимально эффективного задействования всей площади рассеивания).

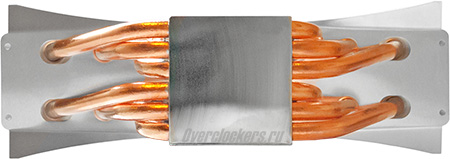

Для этого применена вот такая хитрая разводка трубок двумя «веерами»:
реклама
У подобной, великолепной по своей задумке, конструкции есть лишь один недостаток: из-за значительного изгиба трубок четыре из них не контактируют с шестью нижними ребрами радиатора.
Впрочем, данный факт не мешает Archon демонстрировать выдающуюся эффективность (видимо, более равномерное распределение тепла все-таки важнее), а значит, и для True Spirit 140 это решение вполне оправдано.
В основании трубки уложены с минимальными зазорами – это касается обеих моделей Thermalright.
Итак, было установлено, что перед нами два радиатора одинаковой компоновки и размеров. Теперь следует начать искать отличия. Главное, и самое очевидное – конфигурация рассеивающей части. Оно хорошо заметно на первых фотографиях раздела, но еще четче разницу можно оценить по следующему изображению:

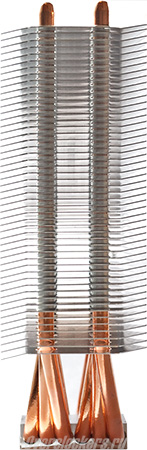

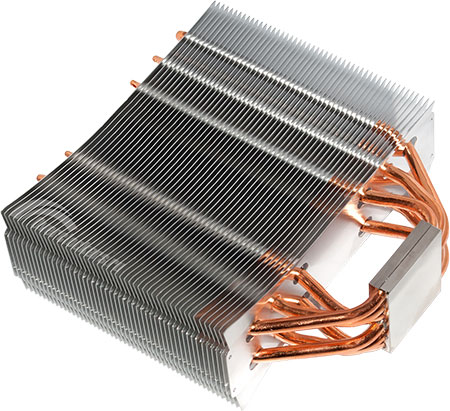

Пластины Archon выглядят как своеобразное «крыло чайки», несколькими ступеньками расходясь от основания к краям. У True Spirit 140 профиль совсем другой. Ребра как бы «завернуты» вдоль продольной оси, наподобие лопасти пропеллера. Сравнение не совсем точное, поскольку центральная часть по всей длине абсолютно ровная, а своеобразная форма достигается за счет отогнутых уголков на концах пластин. Это особенно заметно при взгляде сбоку:
Возможно, некоторые читатели вспомнят, где они могли видеть абсолютно такой же профиль. На ум сразу же приходит старый True Spirit, рассчитанный на установку 120 мм вентилятора.
Не правда ли, сходство разительно? Радиаторы отличаются лишь габаритами да количеством тепловых трубок. Выходит, у True Spirit 140 – не один, а сразу два «близких родственника». Любопытно отметить, что True Spirit копирует Ultra-120 и 120-Extreme, а значит налицо прямая преемственность поколений продуктов Thermalright.
Форма ребер, разработанная для флагманов четырехлетней давности, была «скрещена» с общей компоновкой флагмана нынешнего! Вот такой «микс», который может показать очень интересные результаты в тестировании.
Теперь о негативе. Во-первых, «термалрайтовцы» пошли уже проверенным путем, уменьшая стоимость True Spirit в сравнении с Archon. Более дешевый радиатор не пропаян - ребра просто напрессованы на трубки. Многие считают, что именно эта технология обеспечивает старшим радиаторам компании выдающуюся эффективность. Серьезное различие, но нужно отметить, что и на TS в местах соприкосновения на ребрах сделаны отгибы воронкообразной формы, которые увеличивают площадь контакта.
Кстати, похоже именно этим (а также отсутствием тотальной никелировки) обусловлена такая разница по массе между Archon и True Spirit 140. Объяснить ее чем-то другим сложно. Вначале я подумал, что все дело в измененной конфигурации рассеивающей части, но подсчет показал, что в данном случае радиатор также набран из 50 ребер толщиной ~0.5 мм (правда, здесь стопроцентной уверенности нет – возможно, 0.45 мм, но в любом случае, чрезвычайно близко).
реклама
Межреберное расстояние, как и у Archon, составляет ~2 мм. Близка и общая площадь рассеивания - ~9000 квадратных сантиметров.
Второй, менее значительный, но неприятный, недостаток – ни на одной из граней радиатора ребра не соединяются между собой замочками или хотя бы «отгибами» (как на боковинах обычного True Spirit). В итоге, этой конструкции по прочности далеко до «монолитного» Archon. Каждая пластина гуляет сама по себе - их очень просто погнуть, неосторожно взяв радиатор в руки. Впрочем, если вы нечасто перебираете системный блок (чем мне приходится заниматься почти каждый день), этим недостатком можно и пренебречь.

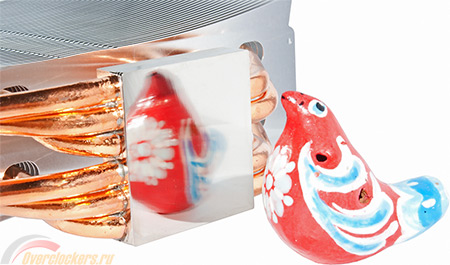

Что касается основания – оно очень неплохо отполировано:
Да, зеркальную поверхность не назвать идеальной, на ней можно заметить микроскопические следы полировочного круга, но и такой уровень обработки впечатляет. Кстати, в данном случае конструкция основания отличается от Archon. В частности, чуть уменьшена толщина верхней пластины, накрывающей тепловые трубки.

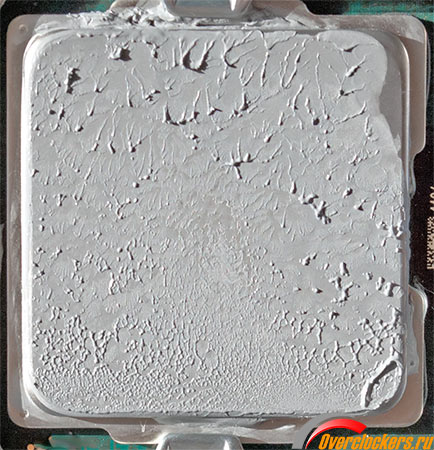

Отпечаток по давней традиции компании получился кривым.

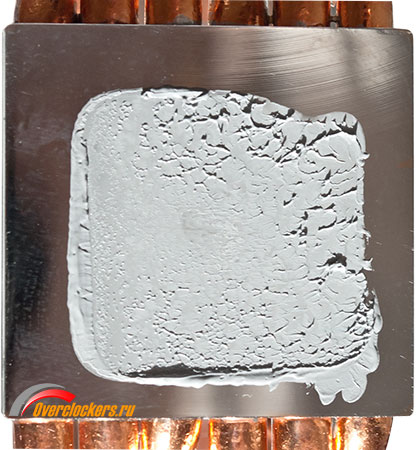

В центре контакт неплох, но всю пасту выдавило к одной стороне, а один из углов явно «завален», на самом краю крышки даже нет контакта. Лучше всего направление выдавливания пасты заметно на следующем фото:
Типичная ситуация для продукта Thermalright. Для проведения тестов я отцентровал кулер чуть точнее, чем на фото выше.
Что же в сухом остатке? «На пальцах» описание True Spirit 140 можно свести к нескольким пунктам. Это радиатор…
- Аналогичный Archon по своим габаритам;
- С шестью тепловыми трубками, расположенными в основании и массиве ребер так же, как на Archon;
- Использующий профиль ребер «с изгибом», характерным для односекционных моделей компании трех-четырехлетней давности;
- Не использующий технологию напайки ребер на тепловые трубки.
На самом деле, предсказать результаты этого кулера в тестах непросто. С одной стороны, у него есть большинство козырей Archon: большая площадь рассеивания, грамотная конструкция основания и оптимальная разводка тепловых трубок. С другой - новая форма ребер и отказ от пропайки мест контактов пластин с трубками могут заметно снизить эффективность. Впрочем, не буду забегать вперед, скажу лишь, что результаты вас наверняка удивят.

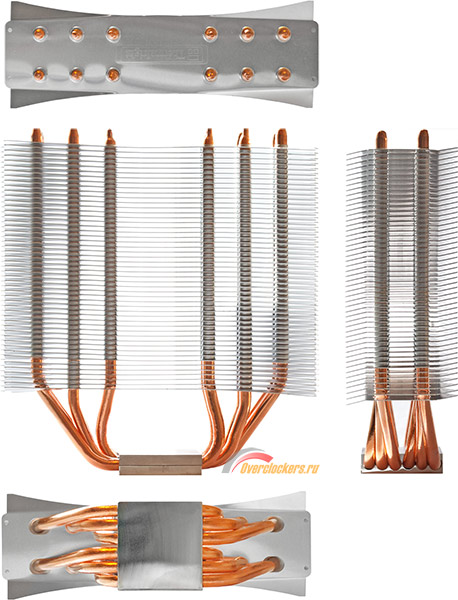

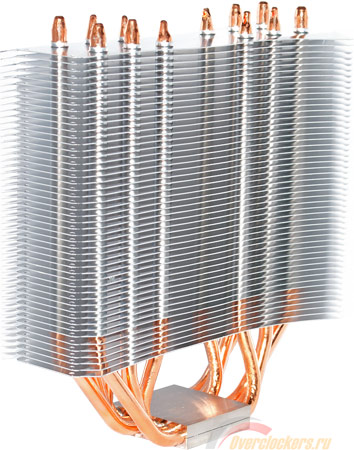

В заключение предлагаю еще раз взглянуть на радиатор Thermalright True Spirit 140 в разных ракурсах:
Вентилятор

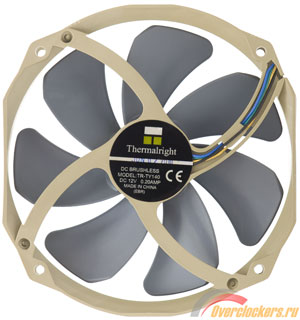

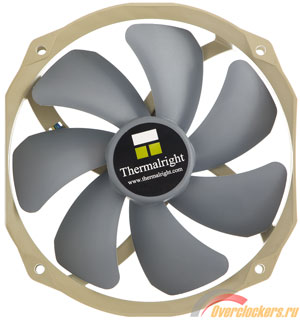

Как уже сообщалось выше, данный радиатор оснащается одним вентилятором Thermalright TR TY-140.
Эта вертушка давно представлена на рынке и успела неплохо зарекомендовать себя благодаря удачному сочетанию «цена/качество». Ознакомиться с полным обзором данной модели, а также сравнить ее показатели с другими «стосороковками» можно, перейдя к профильному материалу по теме.
Краткие характеристики вентилятора, заявленные производителем: расход 28.3-74 CFM, диапазон скоростей вращения – 900-1300 об/мин, уровень шума – 17-21 дБ. Для питания применен четырехштырьковый разъем, что делает возможной PWM-регулировку скорости вращения на большинстве материнских плат.
Расстояние между крепежными отверстиями составляет 105 мм (измерено по центрам), внешние габариты вентилятора – 160 х 150 х 26.5 мм, реальный диаметр крыльчатки – 131 мм.
TR TY-140 весит ~165 г (со шнуром питания), следовательно общая масса кулера будет равняться ~775 г в случае установки одной вертушки и ~940 г при подвеске двух (610 + 165/330 г). Для сравнения: Archon весит 990/1155 г с теми же вентиляторами.
Технические характеристики
|
True Spirit 140 |
Archon |
Габариты радиаторов, мм |
|
|
Габариты радиаторов с комплектными вентиляторами, мм |
|
|
Масса, г* |
|
|
Материал основания |
|
|
Материал ребер |
|
|
Количество пластин, шт. |
|
|
Расстояние между ребрами, мм |
|
|
Толщина пластин, мм |
|
|
Площадь рассеивания, кв. мм |
|
|
Материал тепловых трубок |
|
|
Диаметр тепловых трубок, мм |
|
|
Количество тепловых трубок, шт. |
|
|
Типоразмер вентиляторов, мм |
|
|
Максимальное количество вентиляторов, шт. |
|
|
Вентиляторов в комплекте, шт. |
|
|
Совместимость с процессорами |
AMD Socket AM2/ AM2+/ AM3 |
AMD Socket AM2/ AM2+/ AM3 |
