Тестовый стенд
Тестирование материнской платы MSI Z77A-GD80 проводилось в составе следующей конфигурации:
- Процессор: Intel Core i7 3770K (3500 МГц);
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Arctic Cooling MX-2;
- Материнская плата: MSI Z77A-GD80, версия BIOS 1.0;
- Память: 2 x 4Гбайт DDR3 1333, Samsung M378B5273DH0-CH9;
- Видеокарта: Sapphire HD 7970 (925/5500 МГц (ядро/память));
- Накопитель SSD: Corsair Performance PRO 256 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: OCZ OCZZX1000 (1000 Вт).
Испытание платы и разгон
Для начала следует проверить работу технологии OC Genie II. Включить её можно двумя различными способами: при помощи кнопки на материнской плате и в BIOS Setup. Однако ни один из способов не сработает, пока вы не сбросите настройки – видимо, это такая защита от нечаянного использования. Но стоило же мне нажать ClrCMOS, и автоматический разгон начал работать. Правда, выражался он лишь в увеличении турбомножителя до 42 (я понимаю, что это «Ответ на главный вопрос жизни, вселенной и всего такого...» Но все же). Даже память как работала в номинальном режиме, так и осталась. Возможно, при этом активируется один из XMP профилей, но стендовая память их не поддерживала.
Разумеется, такое положение вещей устроит далеко не всех, поэтому посмотрим на ручные установки. Теперь, наоборот, возникли проблемы с выключением автоматического разгона в виде невозможности увеличения напряжения. Формально значение выставляется, но по факту не соответствует действительности. Пришлось снова прибегнуть к спасительной кнопке ClrCMOS. Одним словом BIOS ещё сыроват. Но вернёмся к разгону. Как обычно, ставим турбо-множитель в значение 47, а напряжение 1.32. Загрузка. LinX. Неудача – синий экран. Увеличиваю напряжение до 1.35 В и вот, наконец, все работает.
реклама
Проблема по прежнему кроется в некорректной работе механизма защиты от просадок напряжения в нагрузке. Поэтому сами значения приходится задирать. На каком-то этапе эта коррекция начинает действовать и температура подходит к зоне тротлинга. Таким образом 1.35 В, если присмотреться к пиковому значению температуры, это уже тот предел, после которого начинается пропуск тактов. Тогда нужно ставить напряжение меньше. Да, всё верно, но здесь получается слишком большой разброс и просадка достигает такой величины, что процессор теряет стабильность на этой частоте. Поэтому коридор допустимых значений вольтажа сужается.
Производительность и тепловой режим
Тестирование MSI Z77A-GD80 проводилось на открытом стенде при комнатной температуре 25°C в следующих режимах:
- MSI Z77A-GD80, Intel Core i7 3770K (3500 МГц), турбо режим 3900 МГц, память 1333 МГц, тайминги 9-9-9-24-1Т, Sapphire HD 7970;
- MSI Z77A-GD80, Intel Core i7 3770K @ 4700 МГц (47х100), память 2133 МГц, тайминги 10-10-10-27-1Т, Sapphire HD 7970.
Тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
3DMark 2001 SE
3D Marks
Включите JavaScript, чтобы видеть графики
3DMark 06
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
3DMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
3DMark 2011
Performance, Marks
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
PCMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
PCMark 7
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R10
1CPU, Marks
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Cinebench R11.5
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
SVPmark 3.0.3a
Synthetic CPU, MC
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
AIDA64 Cache & Memory Benchmark
Memory read, Мбайт/с
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
MaxxMEMI
Reached memory score, Гбайт/с
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
MaxxMEMI Multi
Reached memory score, Гбайт/с
Включите JavaScript, чтобы видеть графики
MaxxMIPSI
Average CPU Integer, Mips
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Stream
1 поток, МБ/с
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Fritz Chess Benchmark
kNodes
Включите JavaScript, чтобы видеть графики
Super PI
1M, сек
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
wPrime v2.09
32M, сек
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Winrar 4.0
Кбайт/с
Включите JavaScript, чтобы видеть графики
SPECviewperf 2011
catia-03, fps
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики

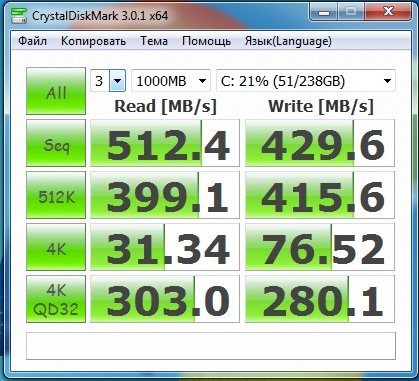

Crystal Disk Mark 3.0
SATA 3
Замена накопителя Intel 510 на Corsair Performance Pro позволила немного повысить уровень быстродействия при тестах пропускной способности, но по субъективным ощущениям прирост просто незаметен. На мой взгляд, несколько хуже выглядят результаты при тестировании контроллера памяти. Но я больше склонен отнести это к ещё не до конца отлаженному BIOS платы.
Посмотрим теперь на температуры радиаторов:
Температура верхнего радиатора мосфетов
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Температура бокового радиатора мосфетов
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Температура радиатора чипсета
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
реклама
Температурные показатели находятся в норме, а мосфетные радиаторы вообще чуть тёплые даже в разгоне. То ли транзисторы настолько технологичны, что не нагреваются, то ли число фаз слишком велико, чтобы как-то серьёзно нагрузись силовые элементы, а может и сами радиаторы из рук вон плохо проводят тепло. Но в результате температуры для них не совсем характерные.
Встроенный звук
Звук представлен восьмиканальным кодеком Realtek ALC898. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Звуковой кодек ничем не выделяется на фоне аналогичных решений. По мне так если сравнивать бюджетные решения, то я бы предпочёл увидеть, а точнее слушать кодеки VIA. Но очень часто от встроенного звука многого и не ожидают, поэтому и производители, наверное не сильно стараются, а ставят кодеки для галочки – просто чтобы что-то было. Играет – уже хорошо.
Заключение
Что мы получаем в итоге? Практически все самые современные интерфейсы (отдельно стоит отметить Thunderbolt), отличное качество изготовления, возможность замерить напряжения в разгоне и набортные кнопки – и все это по цене 7700 рублей. Аналоги MSI Z77A-GD80 за такие деньги практически отсутствуют. Получается, что если сравнивать с моделями других производителей, то плата выглядит очень привлекательно.
Однако внутри продуктовой линейки, всё не так радужно. Так уж сложилось, что немного ранее я протестировал MSI Z77A-GD55. По сравнению с нею у «восьмидесятки» добавилось несколько фаз питания. Только на результатах разгона (по крайней мере, в моем случае) это сказалось минимально. Без двух дополнительных портов SATA 3 также можно обойтись. Выходит, остается лишь Thunderbolt? Да, он есть, но вот устройств пока не очень видно. Было бы логично увидеть именно оптический интерфейс, который в дальнейшем можно было бы проще унифицировать выпуская более новые ревизии. Например сейчас как по одномодовому, так и по многомодовому волокну 10 Гбит/с – это норма. Более того среди Ethernet спецификаций есть стандарт 10GBaseT, который обеспечивает ту же пропускную способность по медному кабелю, но уже на расстоянии 60 метров. Поэтому пока интерфейс Thunderbolt не получил широкого распространения, добавлять его в плюсы поостережемся.
В сухом остатке остаются хороший комплект, достойный разгонный потенциал, поддержка разных мультиграфических режимов, да и в целом оптимальная оснастка. Плюс к этому «место для шага вперёд» – в лице Thunderbolt. Дорого? Да, но выше в этой линейке только звёзды на значке Military Class III.
Плюсы MSI Z77A-GD80:
- Качественная элементная база и исполнение;
- Поддержка современных интерфейсов в том числе Thunderbolt;
- Хороший комплект поставки.
- Сыроват BIOS.
