Миникиллер. Обзор и тестирование материнской платы Gigabyte G1.Sniper M3 (страница 2)

В правом нижнем углу находится четырехштырьковый разъем для подключения корпусного вентилятора.

450x300  44 KB. Big one: 1000x667  144 KB

Всего таких коннекторов на плате четыре. Рядом есть разъем для подключения кнопок и индикаторов корпуса, а также динамика. Кроме этого неподалеку можно обнаружить пять портов SATA.

450x142  22 KB. Big one: 1000x316  74 KB

реклама

Еще один в качестве интерфейса eSATA ушел на заднюю панель. Черные разъемы соответствуют спецификации SATA II, белые – более современному SATA 6 Гбит/с. Все они обеспечиваются интегрированным в чипсет контроллером. Рядом с SATA портами распаяна микросхема ввода/вывода и системного мониторинга ITE IT8728F.

300x228  19 KB

По нижнему краю расположены три колодки USB 2.0 для подключения шести устройств.

450x137  23 KB

Еще четыре разъема этого стандарта разместились на задней панели. Там же есть парочка более современных – USB 3.0. Еще есть колодка USB 3.0 рядом с основным коннектором питания ATX.

анонсы и реклама

В левой нижней части специальной металлической пластинкой огорожена вотчина звукового кодека, который является основной изюминкой этой материнской платы.

450x300  44 KB. Big one: 1000x667  142 KB

Дело в том, что здесь применена микросхема Creative CA0132.

300x300  18 KB

Аналогичный продукт используется в звуковых картах серии Sound Blaster Recon3D. Нашим читателям он уже встречался в обзоре материнской платы ASRock X79 Extreme6/GB, где был распаян на отдельной карте вместе с сетевым контроллером. Еще одна любопытная особенность – это алюминиевые емкостные конденсаторы в силовой обвязке восьмиканального звукового кодека производства компании Nichicon. Со слов производителя, они применяются в звуковой технике Hi-End класса.

реклама

Металлическая пластинка замыкается на «землю» платы и образует некоторое подобие экрана от помех. Поскольку свободного места не так уж много, под нее попала микросхема гигабитного сетевого адаптера, представленного Intel WB82579V.

300x256  19 KB

На поверхности платы нет никаких кнопок и светодиодов, выделяются только зеленые разъемы. На задней панели можно увидеть следующее.

450x151  22 KB. Big one: 1000x336  75 KB
  • Один разъем PS/2 для подключения клавиатуры или мыши;
  • Четыре разъема USB 2.0;
  • Два разъема USB 3.0;
  • Один разъем eSATA;
  • Один видеовыход D-Sub;
  • Один видеовыход DVI-D;
  • Один видеовыход HDMI;
  • Один видеовыход DisplayPort;
  • Один гигабитный сетевой разъем RJ-45;
  • Пять аудиоразъемов типа minijack;
  • Один оптический разъем S/PDIF Out.

Технические характеристики

Поддерживаемые процессоры Celeron G, Pentium G, Core i3, i5, второго и третьего поколения в исполнении Socket 1155
Системная шина, частота DMI 2.0 (20 Гбит/с)
Системная логика Intel Z77 Express
Оперативная память 4 x 240-pin DDR3 DIMM, двухканальный режим,
до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 /
2133 (разгон) 2200 (разгон) / 2400 (разгон) МГц
Слоты расширения 3 - PCIe 3.0 x16 (x16+x4)
1 – PCIe 2.0 x1
Поддержка Multi-GPU SLI, CrossFireX,
Lucid Virtu MVP (x8+x4+x8)
Поддержка SATA/RAID 2x SATA 6.0 Гбит/с порта – Intel Z77; RAID 0, 1, 5, 0+1, JBOD;
3x SATA 3.0 Гбит/с порта - Intel Z77; RAID 0, 1, 5, 0+1, JBOD
Поддержка eSATA 1x eSATA 3.0 Гбит/с порт – Intel Z77;
Сеть 1х Intel WB82579V
Аудио Creative CA0132 – 8-канальный HD аудиокодек
USB 2.0 4+6x USB 2.0 (Intel Z77)
USB 3.0 2+2x USB 3.0 (Intel Z77)
IEEE-1394 нет
Системный мониторинг ITE IT8728F
Питание материнской платы ATX 24-pin, 4pin ATX 12V
Разъемы и кнопки задней панели 1x PS/2 клавиатура или мышь
4x USB 2.0/1.1
2х USB 3.0
1x eSATA
1x RJ45
1x D-Sub
1x DVI-D
1x HDMI 1.3а
1x DisplayPort
1х Optical S/PDIF Out
5x 3,5 мм Jack
Фирменные технологии
  • EZ Setup
  • 3D Power
  • @BIOS
  • EasyTune
  • Q-Flash
  • ON/OFF Charge
  • eXtreme Hard Drive
  • Auto Green
  • Q-Share
  • Xpress Recovery 2
  • Xpress Install
Размеры, мм 244 x 244
Форм-фактор mATX.

Возможности BIOS

BIOS платы Gigabyte G1. Sniper M3 можно посмотреть на этом видеоролике.

Визуально он мало чем отличается от остальных, основанных на новом чипсете Intel Z77. Более детально все пункты меню изучены в одном из обзоров, посвященных плате Gigabyte GA-Z77X-UD5. Поэтому нет смысла повторяться. Хотя, пожалуй, есть одно важное отличие – это заставка приветствия.

450x281  25 KB. Big one: 800x500  60 KB

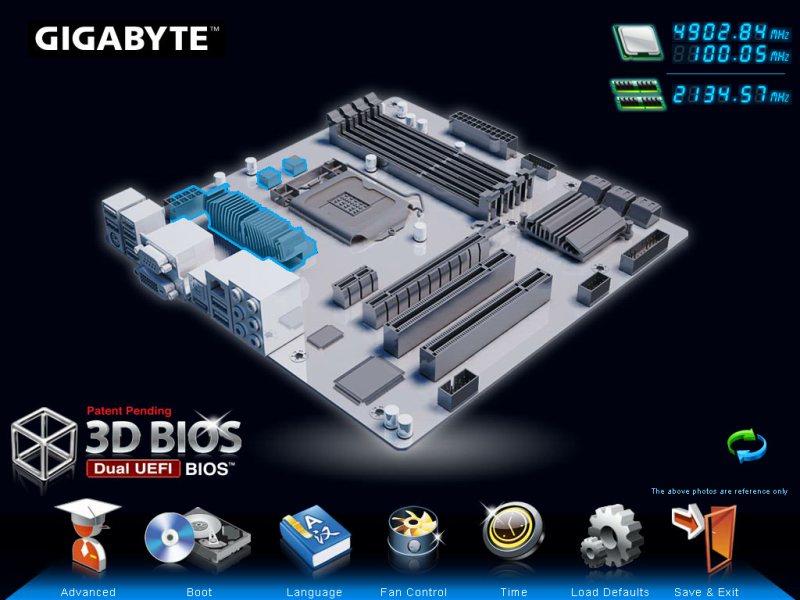

В остальном различия найти не так просто. Прежде всего, перед нами тот же режим 3D.

450x338  31 KB. Big one: 800x600  77 KB

Внизу находятся аналогичные семь значков, при нажатии на которые всплывает окно с настройками.

реклама



Boot.

450x338  30 KB. Big one: 800x600  74 KB

Language.

450x338  33 KB. Big one: 800x600  83 KB

Fan Control.

реклама

450x338  30 KB. Big one: 800x600  75 KB

Time.

450x338  34 KB. Big one: 800x600  84 KB

Load Defaults.

450x338  33 KB. Big one: 800x600  82 KB

реклама

Save & Exit.

Advanced.

450x338  26 KB. Big one: 800x600  69 KB

Это расширенное меню настроек. Сперва открывается страница M.I.T, на которой доступны шесть ссылок.

M.I.T. Current Status.

реклама

450x338  25 KB. Big one: 800x600  64 KB

Advanced Frequency Settings.

450x338  25 KB. Big one: 800x600  64 KB

Advanced Memory Settings.

450x338  27 KB. Big one: 800x600  73 KB

реклама

Advanced Voltage Settings.

450x338  22 KB. Big one: 800x600  59 KB

Здесь есть три ссылки.

3D Power Control.

450x338  26 KB. Big one: 800x600  68 KB

реклама

CPU Core Voltage Control.

450x338  24 KB. Big one: 800x600  62 KB

DRAM Voltage Control.

450x338  25 KB. Big one: 800x600  68 KB

Напряжения на компонентах изменяются в следующем диапазоне:

  • CPU Vcore (от 0.800 В до 1.900 В с шагом 0.005 В);
  • CPU Vtt (от 0.770 В до 1.440 В с шагом 0.05 В);
  • CPU PLL (от 1.200 В до 2.200 В с шагом 0.005 В);
  • IMC (от 0.715 В до 1.400 В с шагом 0.005 В);
  • GFX Core (от +0.000 В до +0.350 В с шагом 0.005 В);
  • DRAM Voltage (от 1.200 В до 2.400 В с шагом 0.02 В).
