Миникиллер. Обзор и тестирование материнской платы Gigabyte G1.Sniper M3

Оглавление

Вступление

Производители комплектующих любят заядлых геймеров. Именно они, помимо оверклокеров и кранчеров, являются двигателем апгрейда. Не хватает FPS в очередном «тяжелом» шутере, уступаешь соперникам доли секунды? Разработчики железа и периферии уже здесь, предлагая пользователям продвинутые наушники или видеокарту с заводским разгоном. Что ни говори, а компьютерные игры способствуют увеличению мощности «системников». У некоторых компаний появились даже целые линейки продукции, ориентированные на игроков и энтузиастов. Например, ASUS известна своей серией Republic Of Gamers.

С тем, что коммерческий успех RoG состоялся, не поспоришь. Сама линейка продолжает расширяться, занимая все новые сегменты продукции. Видимо, лавры ASUS не дают покоя конкурентам, да и в конце концов столь единоличную популярность хотелось бы как-то разбавить. Это привело к появлению решений ASRock Fatal1ty и Gigabyte Sniper. Продукты конкурирующих линеек в первую очередь выделяются неповторимой стилистикой, ярким запоминающимся внешним видом и воплощают в себе самые передовые разработки компаний.

Иногда придумывается какая-нибудь красивая история о том, как: «Жил-был геймер, и все у него было хорошо. Был он успешен и решил помочь своим товарищам. И тут явился к нему производитель хардварный. И наставил наш герой его на путь истинный, рассказав о том, что нужно настоящему игроку. И стали они делать сии девайсы, жить - не тужить, да и теперь не могут сосчитать тех денег, что заработали».

Однако в компании Gigabyte рассудили немного иначе. Что нужно для качественно нового уровня игрового процесса? Отменная производительность, хорошее звуковое сопровождение, стабильное и быстрое интернет-соединение. На этих постулатах зиждется серия Gigabyte Sniper. Один из ее представителей - материнская плата Gigabyte G1. Sniper M3, основанная на новом чипсете Intel Z77. Именно она и будет рассмотрена в данном материале, это бюджетный, если можно так сказать, вариант, который призван разместиться в каждом компактном корпусе формата mATX.

450x317  39 KB

Упаковка и комплектация

Габариты коробки не очень большие. Упаковка получилась немного андеграундно-панковская. Серый фон с крупно-пиксельной имитацией камуфляжа и ржавыми разводами. Такое ощущение, что только что вскрыли бункер времен второй мировой и изъяли среди прочего эту коробку. Нет, она не пыльная или тертая, просто такой дизайн.





445x450  71 KB. Big one: 988x1000  265 KB

Ближе к левому верхнему углу можно видеть логотип производителя белыми буквами. По центру указано полное наименование платы: G1-Killer Gaming Motherboard и модель G1. SNIPER M3. Шутки в сторону – перед нами прирожденный киллер. Кстати, неясно, кого убивают, а поскольку с английским не у всех хорошо, могут быть различные иносказания на эту тему. Возможно, на месте производителя я бы воздержался от подобных формулировок, ограничившись тем, что плата предназначена для любителей компьютерных игр. Внизу можно обнаружить множество различных логотипов и значков, а также фирменный символ платы. Это череп с ножом в зубах и краповым беретом на фоне языков пламени.

Переворачиваем коробку.

447x450  91 KB. Big one: 994x1000  363 KB

В центре приводится фотография платы, от которой в различные стороны расходятся разные вставки с описаниями ключевых технических достижений. Слева чуть ниже во вставке с черным фоном, белым шрифтом перечислена краткая спецификация продукта. На фоне встречаются «сквозные» отверстия от пуль, что дополняет общую картину стиля «милитари». Настал момент заглянуть в этот ящик боеприпасов.

450x306  46 KB. Big one: 1000x681  168 KB

Вся внешняя красота оказывается просто оболочкой, а настоящая крепкая картонная коробка находится внутри. Она также выполнена в военной стилистике с выраженным пикселизированным камуфляжем, но не серо-грязного, как обложка, а темно-зеленых или цвета хаки оттенков. Сверху можно обнаружить аккуратно разложенные различные информационные носители и аксессуары.

450x304  36 KB. Big one: 1000x676  152 KB

Под всем этим богатством находится П-образный картонный разделитель, в который практически вложена плата в антистатическом пакете.

450x273  49 KB. Big one: 1000x606  186 KB





Информационную поддержку составляет следующий набор.

300x224  27 KB. Big one: 1000x745  189 KB 300x224  15 KB. Big one: 1000x745  103 KB
  • User Guide (руководство пользователя по материнской плате);
  • Multilingual Installation Guidebook (руководство по установке);
  • DVD диск с драйверами и программным обеспечением для различных операционных систем;
  • Наклейка с логотипом производителя;
  • Промоплакат с символикой.

Отдельного упоминания заслуживает комплект украшательств.

300x226  16 KB. Big one: 1000x752  99 KB 300x226  15 KB. Big one: 1000x752  90 KB

Здесь представлено множество разнообразных наклеек, из которых можно что-нибудь присмотреть и украсить корпус.

Все ярко, красиво и соответствует общей стилистике. Очень приятно увидеть что-то необычное на фоне общей заштампованности. Посмотрим теперь на аксессуары, может и здесь производитель чем-нибудь порадует.

450x424  35 KB. Big one: 1000x943  128 KB
  • Два кабеля SATA 6 Гбит/с;
  • Два кабеля SATA 3 Гбит/с;
  • Мостик SLI (гибкий);
  • Заглушка на заднюю панель.

Увы, никаких излишеств, только самое необходимое. Можно было добавить какую-нибудь панельку или планку с парочкой портов, но ничего такого нет. Хотя от подобных продуктов всегда ждешь каких-нибудь приятных дополнений в комплекте. И это ожидание тем больше, чем выше цена и позиционирование.

Дизайн и особенности платы

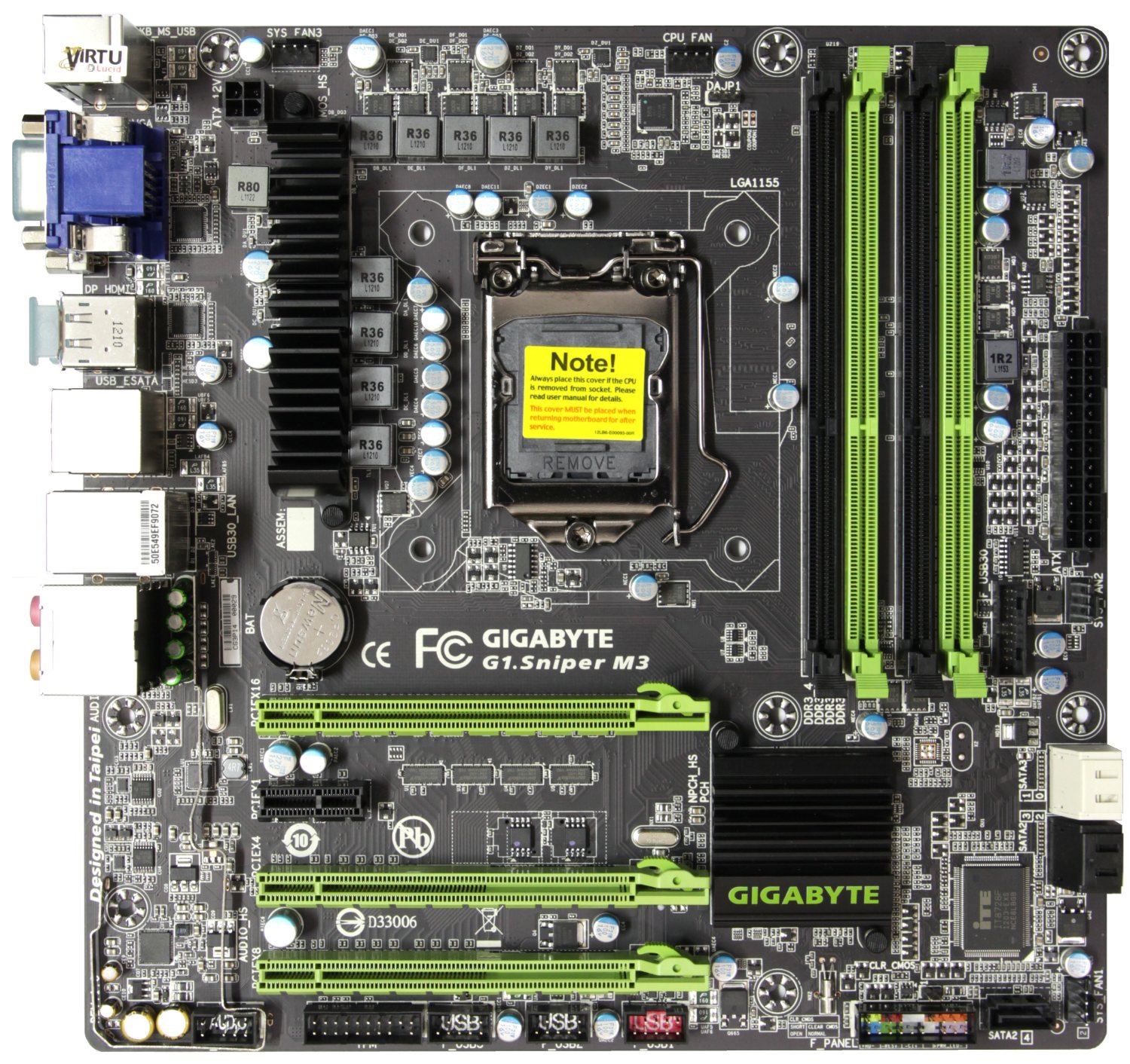

Материнская плата соответствует стандарту mATX, ее габариты составляют 244 х 244 мм.





450x424  66 KB. Big one: 1500x1412  495 KB

Вся линейка Sniper выделяется общей стилистикой. Прежде всего, это темная печатная плата с черными и ярко-зелеными разъемами. В глаза бросаются три слота PCI-e x16 и какая-то металлическая рамка в левом нижнем углу. Поверхность печатной платы матовая, что также выделяет плату среди подобных решений.

Питание подается через основной 24-х и дополнительный 4-х контактный разъем питания ATX. Подобная комбинация часто встречается именно на маленьких платах и позволяет обойтись бюджетной моделью БП. Поскольку в названии отсутствует версия чипсета или намек на платформу, еще раз напомню, что поддерживаются процессоры в исполнении Socket 1155.

450x300  57 KB. Big one: 1500x1000  332 KB

Для оперативной памяти предусмотрено четыре слота типа DDR3 черного и зеленого цветов.

450x201  33 KB. Big one: 1000x447  132 KB

Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон) МГц со штатным напряжением 1.5 В. Однако, по факту в BIOS, при установке процессора на ядре Ivy Bridge, становятся доступными частоты вплоть до 3200 МГц. Поддерживается двухканальный режим работы, для чего нужно поставить модули в разъемы одного цвета. Кстати, их нумерация идет от правого края. В полной мере работоспособны профили XMP. Максимальный допустимый объем памяти составляет 32 Гбайта.

Питание процессора выполнено по схеме 6+2+1.

450x315  48 KB. Big one: 1000x701  184 KB

В качестве основного ШИМ контроллера используется микросхема производства International Rectifier с маркировкой IR3567.





300x288  22 KB

Дальше идут четыре микросхемы драйверов и удвоителей фаз IR3598.

300x300  16 KB

На каждую из шести основных фаз приходится по два транзистора K0393 и по одному K03B7. На оставшиеся - просто по одной штуке каждого типа.

450x158  47 KB. Big one: 1000x350  129 KB

Схожие компоненты можно было наблюдать при тестировании материнской платы Gigabyte GA-Z77-D3H. Стоит также отметить, что в цепи питания процессора применены твердотельные конденсаторы и катушки индуктивности в ферритовых корпусах.

Часть транзисторов по левому краю накрыта небольшим алюминиевым радиатором черного цвета.

300x209  10 KB. Big one: 1000x697  51 KB 300x209  7 KB. Big one: 1000x697  40 KB

Его конструкция примитивна, что в наши дни встретишь редко, тем более на представителе специальной линейки, где все состязаются в мастерстве причудливых форм. Крепление осуществляется при помощи двух пластиковых клипс на пружинках. В качестве термоинтерфейса используется серая терморезинка толщиной около 0.5 мм.

Еще один небольшой радиатор отводит тепло от набора системной логики.

300x252  10 KB. Big one: 1000x840  68 KB 300x252  9 KB. Big one: 1000x840  63 KB

Он также изготовлен из алюминиевого сплава и окрашен в черный цвет. Сверху на небольшом загибе зеленым цветом выведено название фирмы-производителя: Gigabyte. Крепится он при помощи двух пластиковых клипс на пружинках. По краю места контакта есть небольшая рамка из мягкого пористого материала, для более устойчивого размещения и защиты от перекосов. В качестве термоинтерфейса используется серо-серебристое пластичное вещество, которое похоже на очень густую термопасту.

А вот и сам чипсет Intel Z77.

450x450  31 KB. Big one: 1000x1000  106 KB

Производитель не обошел вниманием возможность задействовать интегрированное графическое ядро, для чего на задней панели можно найти целых четыре видеовыхода на любой вкус: D-Sub, DVI-D, HDMI, DisplayPort. Даже сложно предположить, зачем такое изобилие. Маловероятно, что потенциальный покупатель (любитель поиграть в современные компьютерные игры) ограничится использованием встроенного видеоядра, пусть даже это будет Intel HD 4000. Наверняка он предпочтет задействовать дискретный ускоритель. Для этих целей на плате можно обнаружить три слота PCI-e x16.

450x341  52 KB. Big one: 1000x758  183 KB

Официально заявлено о поддержке SLI, CrossFireX и Lucid Virtu MVP. Однако радоваться еще преждевременно. Дело в том, что верхний слот расположен слишком уж близко к процессорному разъему и мне не удалось подружить свой кулер Noctua NH-D14 с видеокартой. Он устанавливается только в положение «вентилятором вверх», а карта практически перекрывает при этом подачу воздуха. Поэтому систему охлаждения здесь нужно подбирать тщательнее, учитывая выявленные особенности.

Еще один, на мой взгляд, более существенный недостаток – это то, что слот для второй видеокарты находится в самом низу. Если с обычным ATX корпусом никаких проблем при установке двух адаптеров не возникнет, то в маленьком и тесном mATX это может стать катастрофой, поскольку средний разъем PCI-e x16 аппаратно ограничен до режима x4. Здесь производителю, как мне кажется, нужно было предоставить возможность пользователю установить две видеокарты с двухслотовой системой охлаждения друг за другом. Таким образом общая формула получается как х8+х4+х8. Кроме этого есть еще один слот PCI-e x1.

Правее от него можно найти две микросхемы BIOS.

450x247  30 KB

Одна основная, другая резервная и никакого переключения между ними, только шанс отката при сбое (у меня были случаи, когда запарывались сразу две, и плата превращалась в кусок текстолита).

Telegram-канал @overclockers_news - это удобный способ следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Страница 1 из 4
