Система питания

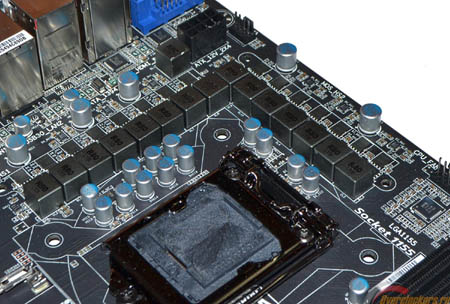

Основной преобразователь питания процессора построен по схеме 12+2+1, двенадцать фаз отведено непосредственно ЦП, две – встроенной графике и одна отведена для CPU VTT.
Шесть фаз для питания процессора и одну для питания встроенной графики обеспечивает контроллер International Rectifier IR3567:
реклама
Далее в дело вступают семь микросхем IR3598, выполняющие роль драйверов/удвоителей фаз:
За питание CPU VTT отвечает контроллер IR3570, по совместительству отвечающий за две фазы питания памяти.

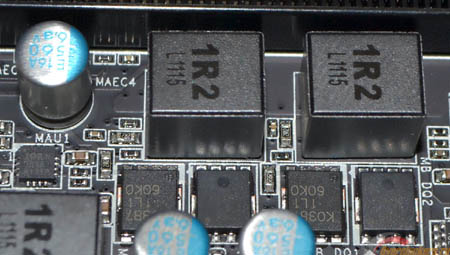

В качестве транзисторов применены по два Renesas RJK0393DPA и одному Renesas RJK03B7DPA на каждую фазу питания процессора и CPU VTT, в случае с преобразователем питания встроенного видео применено по одному RJK0393DPA и одному RJK03B7DPA на фазу. Часть транзисторов (RJK0393DPA в количестве тринадцати штук) расположена с обратной стороны платы:
За питание памяти отвечает двухфазный преобразователь на базе International Rectifier IR3570 и драйвера IR3598:
реклама
В качестве транзисторов, как и в преобразователе питания процессора, используются Renesas RJK0393DPA и RJK03B7DPA, в данном случае, по одному на каждую фазу.
Технические характеристики
Поддерживаемые процессоры | Весь перечень процессоров в исполнении Socket LGA 1155 |
Системная шина, частота | DMI, 5000 МГц |
Системная логика | Intel Z77 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066\1333\1600 МГц |
Слоты расширения | 1x PCIe 3.0 x16 1x PCIe 3.0 X8 1x PCIe 3.0 X4 3x PCIe 2.0 x1 1x PCI PCIe 3.0 X4 доступен только при использовании процессоров Ivy Bridge |
Поддержка Multi-GPU | SLI в конфигурации с двумя графическими адаптерами, CrossFireX в конфигурациях до трёх графических адаптеров |
Поддержка SATA/RAID | Intel Z77: 2x SATA3 (6 Гбит/с), 4x SATA2 (3 Гбит/с) 1x mSATA (разделяется с SATA2_5) RAID 0, RAID 1, RAID 10, RAID 5 2x Marvell 88SE9172: 3x SATA3 (6 Гбит/с) |
Поддержка eSATA | 1х eSATA3 (Marvell 88SE9172) |
Поддержка IDE и FDD | Нет |
Сеть | Atheros AR8151 Gigabit Ethernet Intel WG82579V Gigabit Ethernet |
Аудио | Realtek ALC898 - 8 канальный HD аудиокодек Support for X-Fi Xtreme Fidelity and EAX Advanced HD 5.0 technologies |
USB 2.0 | 6x USB 2.0 (Z77) |
USB 3.0 | 10x USB 3.0, два напрямую от Z77, 8 через два концентратора VL810 |
IEEE-1394 | 2x IEEE-1394a (VIA VT6308P) |
Системный мониторинг | ITE IT8728F |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V, ATX 4P |
Разъемы задней панели | 1 x DVI-D; 1 x D-Sub; 1 x HDMI; 1 x Display Port 1 x Оптический выход S/PDIF; 1 x IEEE 1394a; 1 x eSATA 6 Гбит/с; 2 x USB 2.0; 4 x USB 3.0; 2 x LAN; 6 аудио входов/выходов 3.5-мм mini-jack. |
Фирменные технологии | Support for @BIOS Support for Q-Flash Support for Xpress Install Support for Xpress Recovery2 Support for eXtreme Hard Drive (X.H.D) Support for Auto Green Support for ON/OFF Charge Support for Q-Share Support for 3D Power |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS Setup
На Gigabyte GA-Z77X-UD5H используется UEFI с графической оболочкой. Разрешение экрана – 1024х768.

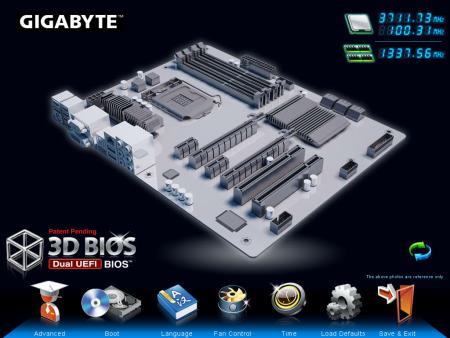

Само меню разделено на два отдельных режима работы, первый из них – 3D BIOS:

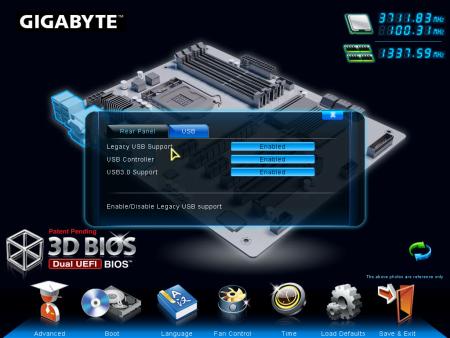

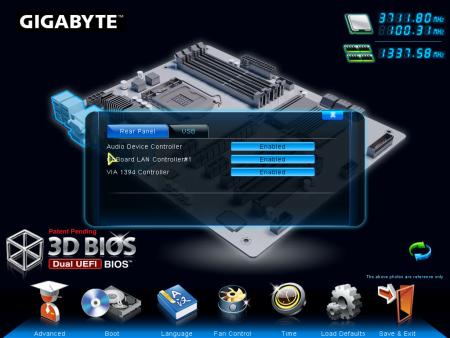

Типа user-friendly интерфейс, можно мышкой кликать по определённым частям изображения материнской платы, после чего открывается перечень настроек, относящийся к выделенному элементу. К примеру, меню, показываемое при клике по разъёмам задней панели:

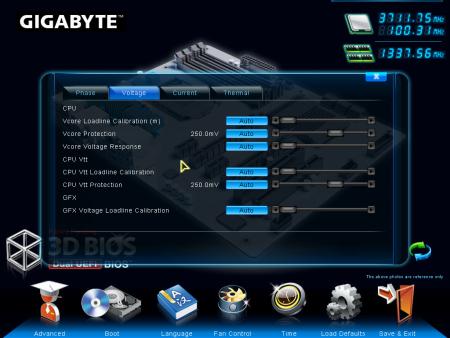

В 3D BIOS можно обнаружить и настройки разгона. Если кликнуть по радиатору слева от процессорного разъёма, то откроется раздел настроек питания:

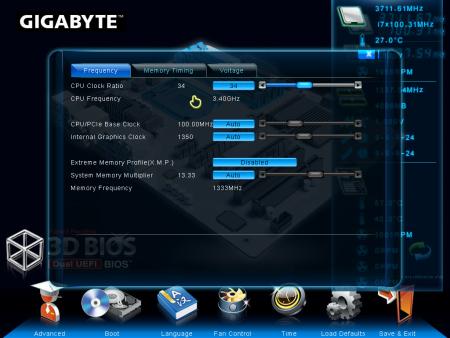

Если же кликнуть по процессорному разъёму или по слотам оперативной памяти, то откроется меню настройки частот:
реклама
Но вообще, если говорить о разгоне, то меню 3D BIOS для него подходит не очень – конечно, всё выглядит красиво, зато слегка подтормаживает. Да и перечень настроек в данном меню неполон, особенно это касается задержек памяти.
Для тех, кому интересен 3D BIOS, ниже прилагается видеозапись прохода по всем его пунктам.
Ну, а я начну по порядку – с меню Advanced, попасть туда можно либо по клику на иконке Advanced в левом нижнем углу 3D BIOS, либо по нажатию клавиши F1.

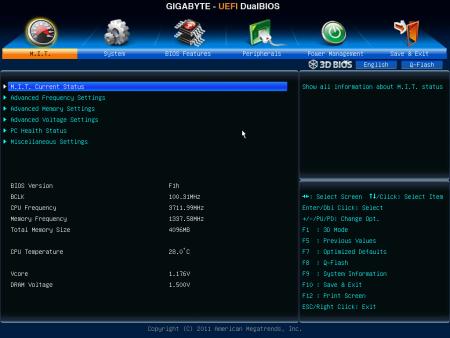

Первой же вкладкой открывается меню M.I.T. (MB Intelligent Tweaker), посвящённое настройкам разгона системы:

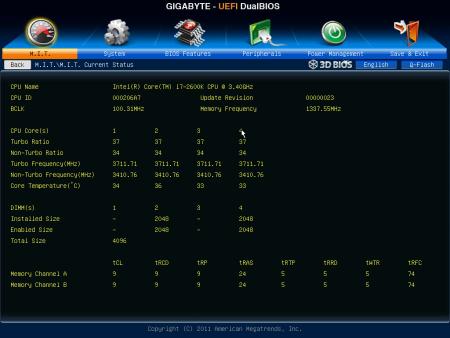

Как и на других материнских платах Gigabyte, меню M.I.T. разбито на несколько подразделов. Первый, M.I.T. Current Status – сугубо информационное:
В данном меню показана основная информация о системе: о процессоре и его частоте, об установленных модулях памяти, их частоте и таймингах. Здесь же присутствует мониторинг температуры процессора.

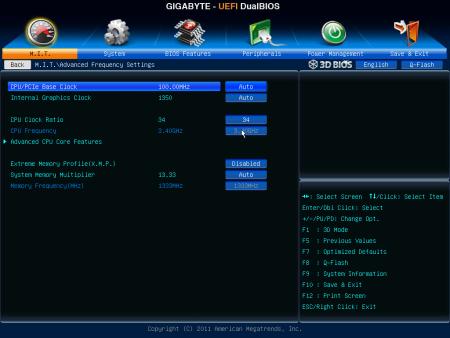

Следующим в M.I.T. расположилось меню Advanced Frequency Settings:
Тут доступны следующие настройки разгона:
- Возможность выбора коэффициента умножения процессора в диапазоне 16-59 с шагом 1;
- Возможность задания частоты BCLK в диапазоне 80-133.33 МГц с шагом 0.01 МГц;
- Возможность выбора множителя DDR3 из значений X8, X10.66, X11.33, X16, X18.66, X21.33, либо загрузки профилей XMP, если таковые есть у модулей памяти. Отмечу, что множитель x21.33 является ограничением процессоров Sandy Bridge, и при использовании Ivy Bridge диапазон значений может быть другим;
- Возможность задания частоты работы встроенного графического ядра в диапазоне 400-3200 МГц с шагом 50 МГц.

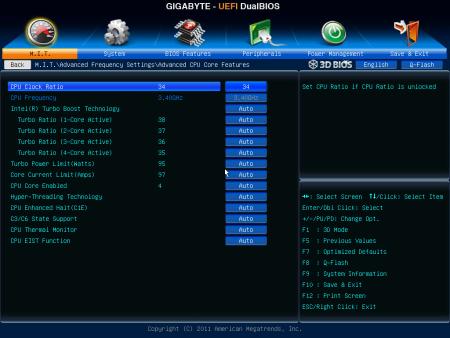

Дополнительно часть настроек процессора находится в подменю Advanced CPU Core Features:
Доступны следующие настройки:
- Управление настройками Turbo Boost, в том числе настройка пределов потребления процессора в диапазоне 60-1200 Вт и 10-300 А;
- Управление количеством активных ядер процессора;
- Возможность включения/выключения HT;
- Настройки энергосбережения, такие как C1E/EIST и управление состояниями глубокого покоя C3/C6;
- Включение/отключение защиты CPU от перегрева.
Отмечу, что в меню разгона отсутствует возможность включения/выключения Internal PLL Overvoltage. Хотя проблем с разгоном в связи с этим не возникло. Возможно, настройка активирована по умолчанию и не показывается пользователю, возможно, это особенность материнских плат на Z77 в целом.
После Advanced Frequency Settings в M.I.T. расположено меню Advanced Memory Settings:
Тут дублируются настройки из Advanced Frequency Settings, которые касаются возможности задания частоты работы оперативной памяти и выбора XMP профиля.
Из интересных настроек можно отметить параметр Performance Enhance (доступны значения Standart, Turbo и Extreme), который ответственен за агрессивность установки субтаймингов, и поможет либо добиться максимальной производительности, либо решить проблемы с совместимостью. Для задания задержек памяти доступно два разных режима, это Quick и Expert. Список доступных к изменению таймингов в данных режимах одинаков, однако в режиме Expert позволяется задать разные значения для разных каналов памяти.

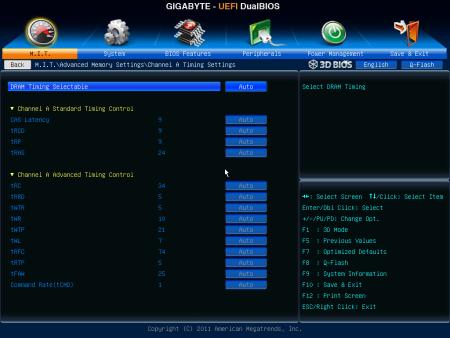

Меню задания таймингов расположено в дополнительном подразделе:
Список доступных для изменения задержек памяти, в порядке их расположения в меню BIOS’а:
|
значение |
значение |
CAS Latency Time |
|
|
tRCD |
|
|
tRP |
|
|
tRAS |
|
|
tRC |
|
|
tRRD |
|
|
tWTR |
|
|
tWR |
|
|
tWTP |
|
|
tWL |
|
|
tRFC |
|
|
tRTP |
|
|
tFAW |
|
|
Command Rate (CMD) |
|
|
В списке есть всё, что нужно для нормального разгона памяти, диапазон доступных значений взят с большим запасом. Радует, что можно управлять таймингом TRC, чего иногда не достаёт у некоторых материнских плат других производителей.

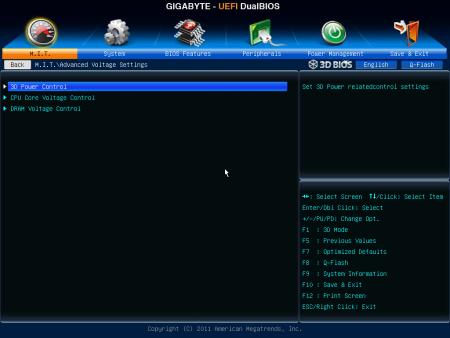

После Advanced Memory Settings следует меню Advanced Voltage Settings:

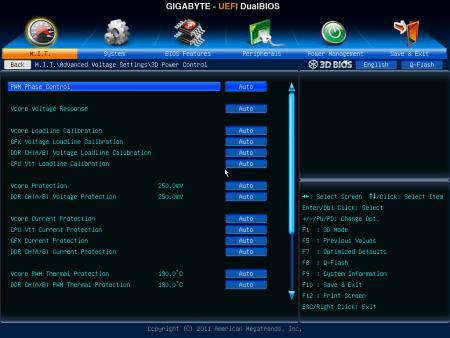

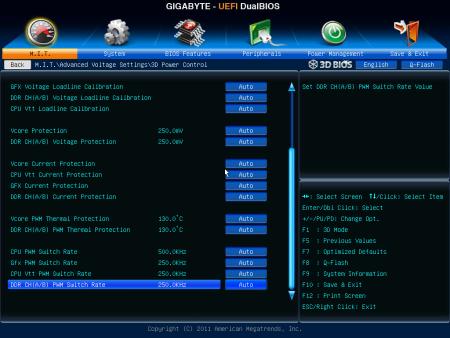

Данное меню разбито на три подраздела. Первый из них – 3D Power Control:
Тут можно обнаружить настройки Load-Line Calibration для напряжений питания процессора, интегрированной графики, памяти и CPU VTT. Тут же предоставляются настройки по установке защит по току потребления и температуре, и настройки управления частотой переключения транзисторов.

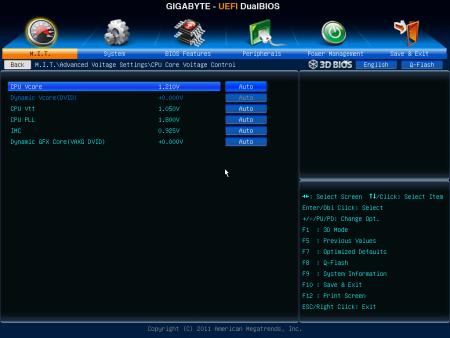

Следующим подразделом в меню Advanced Voltage Settings является CPU Core Voltage Control:
Список доступных для изменения напряжений, в порядке их расположения в меню BIOS’а:
|
значение, В |
значение, В |
напряжения, В |
CPU Vcore |
|
|
|
CPU Vtt |
|
|
|
CPU PLL |
|
|
|
IMC |
|
|
|
Graphics Core |
|
|
|
Помимо режима прямого задания напряжения питания процессора есть возможность задать напряжения в режиме offset, с диапазоном значений от -0.640 до +0.635.
