Обзор и тестирование процессорных кулеров GlacialTech Igloo H58, H46 и 5620

8 декабря 2011, четверг 00:00

Оглавление

Вступление

На днях в нашу лабораторию попали три новинки - процессорные кулеры хорошо известной на российском рынке компании GlacialTech, которая на протяжении вот уже десяти лет славится производством недорогих бюджетных систем охлаждения для персональных компьютеров и ноутбуков. Её вентиляторы наверняка хорошо знакомы многим читателям, они зарекомендовали себя как недорогие, эффективные и тихие решения.

В последнее время тайваньская компания начала набирать обороты, все больше сосредотачивая усилия на производстве высокоэффективных СО для ЦП. На этом поприще уже отметились несколько продуктов, в числе которых выпущенные в прошлом году Alaska и Siberia. Не показав отменных результатов, они, тем не менее, наглядно смогли продемонстрировать удачную попытку GlacialTech внедриться в верхний сегмент систем охлаждения.

Но борьба на этом не закончилась. Летом компания представила общественности еще три новинки - многоплатформенные процессорные кулеры серии Igloo с модельными номерами H58, H46 и 5620.

600x256  49 KB. Big one: 1197x511  145 KB

Они во многом схожи и отличаются в первую очередь габаритами - от небольшого и недорогого Igloo 5620 до «гиганта» Igloo H58. Замечу, что количество и диаметр тепловых трубок старшей модели, а также суммарная площадь отводящих тепло пластин вполне на уровне суперкулеров, поэтому её без зазрения совести можно причислить к ним. Разработчики не обделили модными технологиями и младшую версию, использовав в конструкции Igloo 5620 тепловые трубки и прямой контакт. Кроме того, все три системы охлаждения снабжены фирменными вентиляторами с наличием широтно-импульсной модуляции (версия PWM).

Удалось ли GlacialTech оптимизировать свои творения и сделать их более эффективными по сравнению с предшественниками? Это я и постараюсь выяснить в ходе предстоящего тестирования. Первым делом займемся изучением самого интересного для оверклокера продукта - кулера Igloo H58, как обладающего наибольшим «запасом прочности» из всей линейки рассматриваемых претендентов. Итак, приступим.





GlacialTech Igloo H58

Упаковка и комплект поставки

Igloo H58 покоится в картонной коробке (175 х 130 х 195 мм), раскрашенной в черно-синие тона. На главной стороне нарисован сам кулер с установленным вентилятором, а также указана его модель и совместимость с процессорами. Упаковка снабжена пластиковой ручкой для переноски, которая здесь весьма кстати, - ведь её размеры и вес не маленькие. К сожалению, внешний вид СО до покупки увидеть не удастся, так как на коробке отсутствует какое-либо прозрачное окно. Придется довольствоваться нарисованной на «фронте» картинкой, дающей возможность получить хоть какое-то представление о строении кулера...

Подробные технические характеристики модели, в особенности вентилятора, приведены на боковых и задней сторонах коробки. Все сведения изложены на русском языке, потенциальному пользователю не составит большого труда ознакомиться с информацией до покупки.

282x356  24 KB. Big one: 1000x1264  232 KB 300x356  25 KB. Big one: 1000x1185  198 KB

Внутри упаковки кулер жестко зафиксирован при помощи специальной вставки, выполненной из картона. Механические повреждения при падении упаковки ему точно не грозят.

Итак, с «одежкой» разобрались, пора переходить к изучению комплекта поставки кулера. Скажу сразу, что все три испытуемых поддерживают одинаковые сокеты и снабжаются идентичным креплением. Соответственно, аксессуары также одинаковые. Поэтому, комплектация будет рассмотрена только на примере старшей модели - Igloo H58.

Все «прибамбасы», необходимые для установки кулера на материнскую плату, размещены в пакетике. Здесь можно обнаружить заднюю крепежную крестовину (backplate) с множеством продольных отверстий под разные сокеты, которая с одной стороны защищена картонной пластиной на липком клее (перед установкой СО ее, разумеется, нужно удалить), а также различные крепежные приспособления.

168x196  9 KB. Big one: 214x250  16 KB 300x196  10 KB. Big one: 1200x783  107 KB

Тюбик с фирменным термоинтерфейсом Ice Therm II массой 1.5 г приятно удивил, особенно умиляет надпись на боковой стороне. Как видно из названия, термопаста состоит из «нано-макромолекулярного компаунда». Однако ж, звучит заманчиво. Визуально же она представляет собой довольно густую консистенцию серого цвета, очень похожую на остальные современные термопасты второго поколения, которыми производители в последнее время любят комплектовать свои изделия. Жаль только, что в тюбике его совсем мало...





450x192  12 KB

Кроме того, в комплекте присутствует четверка стальных дужек-держателей для крепления вентиляторов, что подразумевает возможность установки двух «ветродуев» (об этом будет рассказано позже).

450x189  12 KB. Big one: 1200x503  44 KB

Не обошлось и без инструкции, которая, как и положено, присутствует в наличии. В ней подробно описан процесс установки СО на английском и русском языках. Разработчик снабдил все модели одинаковой инструкцией, в которой установка рассмотрена на примере младшей модели Igloo 5620. Так что не пугайтесь, когда увидите на изображении другой кулер. Как было сказано выше - крепление у них идентичное.

325x450  35 KB. Big one: 866x1200  198 KB

Как вы могли уже убедиться, кулер укомплектован солидным набором. Производитель не стал жадничать и снабдил новинку всем необходимым. И даже более того. Особо отмечу наличие в комплекте фирменного гаечного ключа со штампом названия компании - вот здесь чувствуется настоящая забота о пользователе (в процессе установки все же лучше использовать крестовую отвертку).

450x101  7 KB

Ниже можно подробно ознакомиться со списком всего комплекта поставки. В него входят:

  • Задняя крепежная крестовина (backplate) - 1 шт.;
  • Крепление для процессоров AMD - 2 шт.;
  • Крепление для процессоров Intel - 2 шт.;
  • Винты М3 - 4 шт.;
  • Прижимные гайки - 4 шт.;
  • Гаечный ключ - 1 шт.;
  • Втулки-удлинители - 4 шт.;
  • Прокладки из мелкопористого поролона - 4 шт.;
  • Дужки-держатели для вентилятора - 4 шт.;
  • Тюбик с термопастой Ice Therm II (1.5 г) - 1 шт.;
  • Инструкция по установке кулера - 1 шт.;
  • Вентилятор типоразмера 140 х 140 х 25 мм - 1 шт.

Процесс установки Igloo H58 на материнскую плату ничем не отличается от такового для большинства других башенных кулеров, поэтому в этой статье он рассматриваться не будет. В прилагаемой инструкции эта процедура подробно описана и проиллюстрирована - выполнить ее не составит большого труда. Лично я справился с ней за десять минут.

Итак, с упаковкой и комплектацией разобрались, можно перейти непосредственно к изучению самого кулера - радиатора и входящего в комплект вентилятора.





Радиатор

Igloo H58 обладает поддержкой всех самых современных (и не очень) на сегодняшний день сокетов: Intel LGA 1155/1156/1366/775 и AMD FM1/AM3/AM2+/AM2 (отдельно хотелось бы обратить внимание на поддержку процессоров AMD в исполнении FM1). Кулер представляет собой стандартную конструкцию башенного типа, которая состоит из алюминиевого основания размерами 68 х 49 мм с выходящими из него пятью медными никелированными U-образными тепловыми трубками диаметром 8 мм. Последние расположены не параллельно друг другу, а со смещением к центру, тем самым обеспечивая более равномерную передачу тепла на ребра радиатора. Причем его продуваемость в этом случае немного ухудшается.

300x348  42 KB. Big one: 1033x1200  438 KB 293x348  29 KB. Big one: 1011x1200  440 KB

На тепловые трубки насажены алюминиевые пластины (147 х 64 мм) в количестве 63 штук. Их толщина - 0.2 мм, межреберное расстояние - 2 мм. На верхней пластине изображены логотип и название компании-производителя. Пластины снабжены неким подобием перфорации, в виде двух продольных вырезов в средней части кулера. Предназначены они не для не улучшения эффективности охлаждения, как можно подумать, а для более крепкого сцепления ребер между собою. В расположенные по бокам небольшие круглые отверстия вставляются дужки-держатели для крепления вентилятора.

Общие габариты радиатора (без вентилятора) - 147 х 64 х 175 мм, масса - 840 г. Несмотря на солидный вес кулера, крепление с наличием backplate не позволяет ему сильно отягощать материнскую плату.

300x340  35 KB. Big one: 1058x1200  367 KB 300x340  24 KB. Big one: 600x1200  208 KB

Тепловой контакт с процессором осуществляется по технологии прогрессивного прямого контакта (Heat Pipe Direct Contact), когда тепловые трубки напрямую контактируют с теплораспределительной крышкой процессора, отводя (теоретически) больше тепла. Следов пайки или теплопроводящего клея между основанием и тепловыми трубками не обнаружено. Но для HPDC это не страшно. Гораздо важнее, чтобы по возможности все трубки контактировали с теплораспределительной крышкой процессора.

450x285  36 KB. Big one: 1200x761  206 KB

Основание ровное, без каких-либо изъянов или изгибов. Небольшие следы от шлифовки все же присутствуют, но они очень малы и едва различимы невооруженным глазом. Это вполне допустимо.

450x440  46 KB. Big one: 1179x1153  199 KB

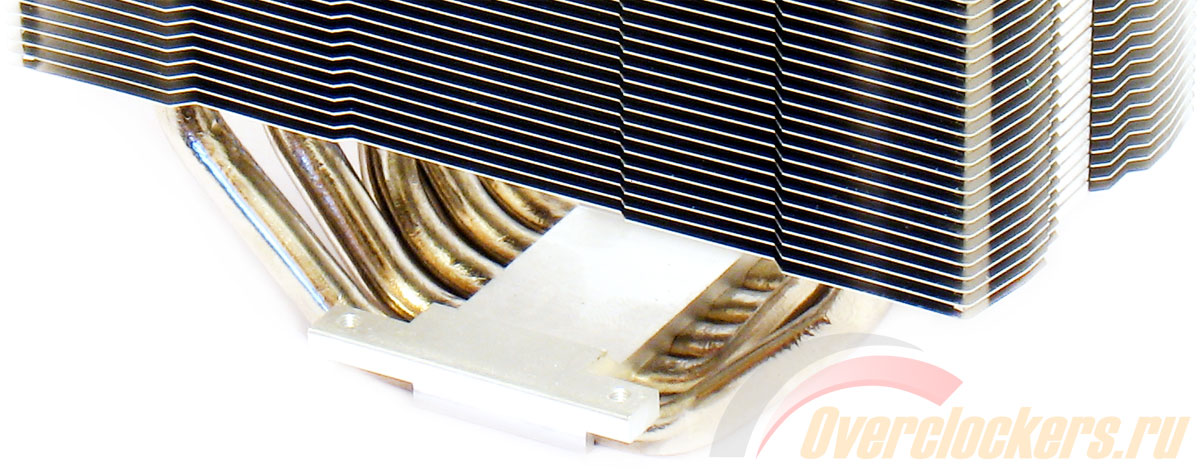

А вот алюминиевое основание может представлять серьезную опасность, если пользователь вдруг надумает использовать с кулером термопасту типа «жидкий металл». Совместное применение жидкометаллического термоинтерфейса, увы, недопустимо. В противном случае можно запросто лишиться как кулера, так и процессора, а если не повезет - то и остального...

450x176  31 KB. Big one: 1200x469  170 KB

Основание и прижимающая пластина выполнены довольно аккуратно, благодаря их небольшим габаритам установка СО на материнскую плату облегчается. Особенно, если на ней расположены высокие радиаторы системы охлаждения питания процессора. Да и совместимость кулера с «материнками» должна быть отличная.
