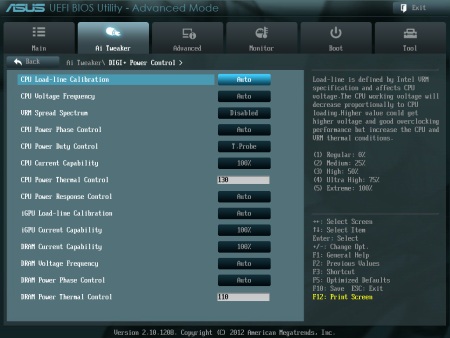

Третьим и последним подразделом в Ai Tweaker является DIGI+ Power Control:
Тут сконцентрированы основные настройки управления преобразователями питания.
Предоставляется выбор одного из пяти режимов работы Load Line Calibration для напряжения питания процессора:
- Regular: 0%;
- Medium: 25%;
- High: 50%;
- Ultra High: 75%;
- Extreme: 100%.
Также есть три режима работы Load Line Calibration для встроенного в процессор графического ядра:
- Regular: 0%;
- High: 50%;
- Extreme: 100%.
Помимо всего прочего, в данном меню предоставляется возможность управления активностью фаз питания и дается доступ к настройкам задания частоты работы цепей MOSFET. Есть и установки защит, причем как по превышению заданного температурного режима, так и по превышению предельного тока потребления.
реклама
На этом, меню Ai Tweaker, посвященное настройкам разгона заканчивается, описывать перечень настроек из других разделов – лишняя трата времени.
Видеозапись прохода по всем разделам UEFI:
Видеозапись процедуры старта системы:
В целом, каких-либо серьезных претензий к организации UEFI меню нет, присутствуют все необходимые для разгона настройки, да и по организации меню вопросов не возникает.
реклама
Тестовый стенд
Тестирование ASUS Sabertooth Z77 проводилось на следующей конфигурации:
- Процессор: Intel Core i7-2600K 3.4 ГГц (100х34);
- Система охлаждения: Zalman CNPS10X Performa + Scythe Ultra Kaze 2000 (120*120*38, ~2000 об/мин);
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: Corsair CMX4GX3M2A1600C7, 2*2 Гбайта DDR3-1600 (7-8-7-20, 1.65 В);
- Видеокарта: NVIDIA GeForce GTX 580, 1536 Мбайт 772/1544/1002 МГц;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Вт;
- Корпус: открытый стенд.
Проверка разгона
Установка напряжений
Для успешного разгона не мешает узнать, на сколько установленные в настройках значения расходятся с реальными. Все замеры производились при помощи мультиметра Mastech MY64. Частота процессора на момент замера – 4 ГГц.
Для начала, рассмотрим работу Load-Line Calibration для напряжения питания процессора:
|
|
программный мониторинг, В |
программный мониторинг, В |
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load-Line Calibration Auto |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Regular (0%) |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Medium (25%) |
|
|
|
|
|
CPU Vcore, Load-Line Calibration High (50%) |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Ultra High (75%) |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Extreme (100%) |
|
|
|
|
|
Режим Load-Line Calibration Auto совпадает с режимом Ultra High, хотя с учетом любви материнских плат к самодеятельности в Auto режиме – лучше все же фиксировать значение вручную. Говоря же о полученных результатах, наиболее интересными для использования являются режимы High (50%) и Ultra High (75%), в первом случае напряжение питания под нагрузкой слегка падает, во втором случае – слегка растет. Но минимальная разница между напряжением питания в простое и под нагрузкой наблюдается все же в режиме High, при дальнейшем разгоне он и использовался.
Интересно выглядят показания программного мониторинга, ибо они близки к цифрам, которые получены при замерах. В общем и целом, как ориентир программный мониторинг с данной материнской платой использовать можно.
Работа Load-Line Calibration для напряжения питания встроенного графического ядра:
|
|
замер мультиметром, В |
замер мультиметром, В |
iGPU, Load-Line Calibration Auto |
|
|
|
iGPU, Load-Line Calibration Regular (0%) |
|
|
|
iGPU, Load-Line Calibration Medium (25%) |
|
|
|
iGPU, Load-Line Calibration High (50%) |
|
|
|
Как и в случае с напряжением питания процессора, наиболее стабильным режимом является High (50%).
реклама
Результаты замера вторичных напряжений:
|
|
замер мультиметром, В |
замер мультиметром, В |
CPU PLL |
|
|
|
CPU VTT |
|
|
|
VCCSA |
|
|
|
DRAM Voltage |
|
|
|
PCH |
|
|
|
В случае со вторичными напряжениями можно наблюдать завышение выставленных в UEFI значений, при подборе настроек разгона это стоит учитывать. Хотя, из общего числа отдельным пунктом можно отметить напряжение питания памяти, которое полностью совпадает с выставленным.
Дополнительно можно отметить привязку напряжения питания CPU VTT и VCCSA. К примеру, если установить VCCSA в значение 0.95 В, то на CPU VTT будет приблизительно 1.06 В. Зависимость не линейная, но присутствует.
Разгон по BCLK
Конечно, полноценных возможностей разгона базовой частоты платформа LGA 1155 не предоставляет, и разгон процессора предполагается осуществлять в основном через изменение коэффициента умножения. Но пренебрегать возможностью все же не стоит.

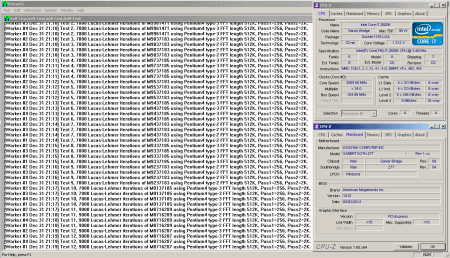

Результат, достигнутый на ASUS Sabertooth Z77, составил 105 МГц, что совпадает с результатом большинства ранее протестированных материнских плат в паре с используемым стендовым процессором.
Кстати, поведение платы схоже с тем, что недавно наблюдалось с ASUS P8Z68-V LX: при значении BCLK 105.1 материнская плата входила в состояние «пограничной» стабильности, когда система способна пройти POST, но зависает сразу при показе стартовой картинки. А поскольку POST проходит, то настройки она не сбрасывает, и помогает от этого только перемычка Clear CMOS.
Разгон оперативной памяти

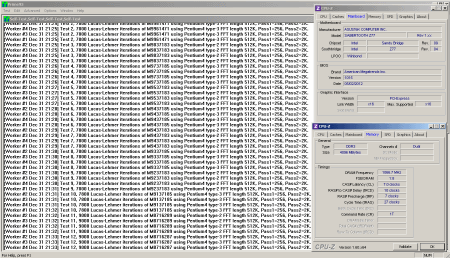

ASUS Sabertooth Z77 без проблем заработала с множителем памяти x21.33, причем не стала препятствием и установка CL7, с чем могут возникать проблемы у многих LGA 1155 материнских плат:

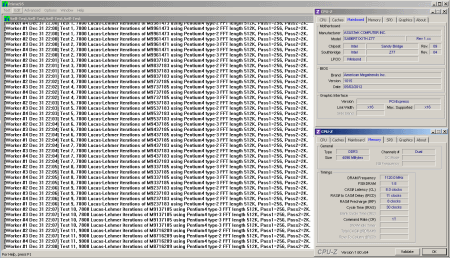

Понятно, что для дальнейшего разгона тайминги уже приходится ослаблять, ибо потенциал модулей оперативной памяти не безграничен. После ослабления таймингов до вида 8-11-8-30-1Т удалось без проблем запустить систему с множителем памяти x21.33 и с базовой частотой 105 МГц, что дало итоговую частоту работы памяти 2240 МГц:
Что ж, материнская плата способна в полной мере реализовать потенциал процессора в плане разгона оперативной памяти, каких-либо претензий здесь нет.
Разгон процессора
С большинством нормальных системных плат частотный потенциал стендового процессора упирается в возможности воздушного охлаждения (Zalman CNPS10X Performa) и находится приблизительно у отметки в 4829-4830 МГц. Не стала исключением и ASUS Sabertooth Z77, осилившая режим работы 100.6x48:

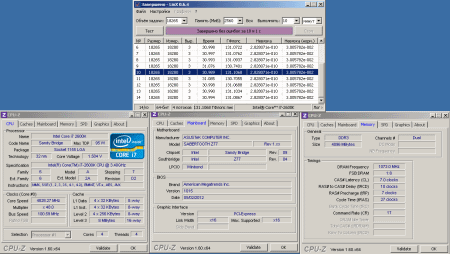

Хотя из-за легкого занижения базовой частоты итоговый результат составил 4828 МГц. При этом, Sabertooth Z77 позволила сохранить режим работы таймингов 7-10-7-27-1Т, чего другим материнским платам ранее не удавалось.
Установленные напряжения питания:
- CPU Voltage: 1.5 (Load-Line Calibration High);
- DRAM Voltage: 1.625;
- VCCSA Voltage: 0.98125;
- CPU PLL Voltage: 1.7875;
- PCH Voltage: 1.04;
- DRAM CTRL REF Voltage in CHA: 0.59;
- DRAM CTRL REF Voltage in CHB: 0.59.
Фирменное ПО
Наиболее вызывающей интерес утилитой, поставляемой вместе с материнской платой, является программный комплекс AI Suite II, который у продуктов серии TUF, пожалуй, наиболее полон. Программное обеспечение практически полностью повторяет то, что можно было наблюдать у Sabertooth 990FX.
Тестирование производительности
В данном разделе статьи можно ознакомиться с результатами тестирования производительности ASUS Sabertooth Z77. В качестве конкурентов выступят рассмотренные ранее Gigabyte GA-Z77X-UD5H, ASRock Z68 Extreme3 Gen3, ASRock Fatal1ty P67 Performance, Biostar TP67XE, ASUS P8Z68-V LX, ASRock Z68 Pro3 Gen3 и Gigabyte GA-Z68AP-D3. Тестирование произведено как на одинаковых настройках частот процессора/ памяти, так и в режиме максимального разгона для каждой из материнских плат.
В дальнейшем, при тестировании других LGA 1155 материнских плат набранная статистика будет пополняться.
Методика тестирования
Для теста производительности использовались следующие приложения и настройки:
- LinX 0.6.4, объем задачи 18265 (2560 Мбайт памяти). Итоговый результат – лучший по итогам десятиминутного теста;
- Super Pi Mod 1.5 XS, режим 1М. Итоговый результат – лучший по итогам пяти замеров;
- wPrime v.1.55, режимы 32М и 1024М. Итоговый результат – лучший по итогам пяти замеров для 32М и по итогам трех замеров для 1024М;
- Fritz Chess Benchmark v.4.2, итоговый результат – лучший по итогам пяти замеров;
- Maxon Cinebench R10 x64, тест xCPU, итоговый результат – лучший по итогам пяти замеров;
- Maxon Cinebench 11.5 x64. Итоговый результат – лучший по итогам пяти замеров;
- POV-Ray v3.7 RC3, Benchmark All CPU’s. Итоговый результат – лучший по итогам трех замеров;
- TOC F@H Bench v.0.4.8.1, тест: Dgromacs 2. Итоговый результат – лучший по итогам трех замеров;
- WinRar X64 4.0, встроенный тест. Итоговый результат – лучший по итогам пяти замеров;
- 7-Zip 9.20, встроенный тест. Итоговый результат – лучший по итогам пяти замеров;
- Adobe Photoshop CS5, применение фильтра Surface Blur к .bmp файлу с разрешением 12000*9000 и размером в 308 Мбайт. Итоговый результат – лучший по итогам трех замеров;
- MeGUI 0.3.5, режим x264 AVCHD (DVD5/9). Modes: Automated 2pass, bitrate 2000, Presets: Slow. Исходный файл – записанный утилитой FRAPS тридцатисекундный .avi ролик, 1920x1080, 901 кадр/ 1.3 Гбайта. За итоговый результат принято время, затраченное на Queue Analysis Pass и перекодирование ролика. Взят лучший результат по итогам трех замеров;
- dBpoweramp Music Converter 14, сравнение производительности в двух режимах, Wave-mp3 (lame), VBR, 240 Кбит/с, Encoding: Slow (High Quality) и Wave-flac, compression level 8. Тестирование производилось на двадцати двух wave файлах общим объемом 1.59 Гбайт, итоговый результат – лучший по итогам пяти замеров.
В качестве режима для сравнения производительности на равных частотах использовались следующие настройки:
- Частота работы процессора: 4 ГГц (100х40);
- Частота работы памяти: 1600 МГц;
- Тайминги памяти: 7-8-7-20 (tCL-tRCD-tRP-tRAS), Command Rate 1T.
Вторым режимом являются настройки максимального стабильного разгона для каждой из материнских плат.
Для ASUS Sabertooth Z77 это:
- Частота работы процессора: 4828 МГц (100.59x48);
- Частота работы памяти: 2146 МГц;
- Тайминги памяти: 7-10-7-27 1T.
Для Gigabyte GA-Z77X-UD5H это:
- Частота работы процессора: 4830 МГц (100.62x48);
- Частота работы памяти: 2147 МГц;
- Тайминги памяти: 8-10-7-27 1T.
Для ASRock Z68 Extreme3 Gen3 это:
- Частота работы процессора: 4829 МГц (100.6x48);
- Частота работы памяти: 2146 МГц;
- Тайминги памяти: 8-10-7-27 1T.
Для ASRock Fatal1ty P67 Performance это:
- Частота работы процессора: 4925 МГц (100.5x49);
- Частота работы памяти: 2145 МГц;
- Тайминги памяти: 8-10-7-27 1T.
Для Biostar TP67XE это:
- Частота работы процессора: 4802 МГц (104.4x46);
- Частота работы памяти: 1948 МГц;
- Тайминги памяти: 6-9-6-24, Command Rate 1T.
Для ASUS P8Z68-V LX это:
- Частота работы процессора: 4825 МГц (100.5x48);
- Частота работы памяти: 1877 МГц;
- Тайминги памяти: 7-9-7-25 1T.
Для Gigabyte Z68AP-D3 это:
- Частота работы процессора: 4500 МГц (100x45);
- Частота работы памяти: 2133 МГц;
- Тайминги памяти: 7-10-7-27 1T.
Для ASRock Z68 Pro3 Gen3 это:
- Частота работы процессора: 4600 МГц (100x46);
- Частота работы памяти: 1867 МГц;
- Тайминги памяти: 6-9-6-25 1T.
Результаты тестов
Сравнение на равных частотах
|
Sabertooth Z77 |
GA-Z77X-UD5H |
Z68 Extreme3 Gen3 |
Fatal1ty P67 Performance |
TP67XE |
P8Z68-V LX |
GA-Z68AP-D3 |
Z68 Pro3 Gen3 |
LinX, Гфлопс |
|
|
|
|
|
|
|
|
SuperPi 1M, с |
|
|
|
|
|
|
|
|
wPrime 32M, с |
|
|
|
|
|
|
|
|
wPrime 1024M, с |
|
|
|
|
|
|
|
|
Fritz Chess Benchmark, с |
|
|
|
|
|
|
|
|
Cinebench R10, баллы |
|
|
|
|
|
|
|
|
Cinebench R11.5, баллы |
|
|
|
|
|
|
|
|
POV-Ray, с |
|
|
|
|
|
|
|
|
TOC F@H Bench, баллы |
|
|
|
|
|
|
|
|
WinRar Bench, баллы |
|
|
|
|
|
|
|
|
7-Zip Bench, баллы |
|
|
|
|
|
|
|
|
Photoshop CS5, с |
|
|
|
|
|
|
|
|
MeGUI, с |
|
|
|
|
|
|
|
|
dBpoweramp Music Converter, Wave-mp3 (lame), с |
|
|
|
|
|
|
|
|
dBpoweramp Music Converter, Wave-flac, с |
|
|
|
|
|
|
|
|
В целом, производительность ASUS Sabertooth Z77 находится на уровне конкурентов, в большинстве тестов материнская плата держится в группе лидеров.
Сравнение в режиме максимального разгона
|
Sabertooth Z77 |
GA-Z77X-UD5H |
Z68 Extreme3 Gen3 |
Fatal1ty P67 Performance |
TP67XE |
P8Z68-V LX |
GA-Z68AP-D3 |
Z68 Pro3 Gen3 |
LinX, Гфлопс |
|
|
|
|
|
|
|
|
SuperPi 1M, с |
|
|
|
|
|
|
|
|
wPrime 32M, с |
|
|
|
|
|
|
|
|
wPrime 1024M, с |
|
|
|
|
|
|
|
|
Fritz Chess Benchmark, с |
|
|
|
|
|
|
|
|
Cinebench R10, баллы |
|
|
|
|
|
|
|
|
Cinebench R11.5, баллы |
|
|
|
|
|
|
|
|
POV-Ray, с |
|
|
|
|
|
|
|
|
TOC F@H Bench, баллы |
|
|
|
|
|
|
|
|
WinRar Bench, баллы |
|
|
|
|
|
|
|
|
7-Zip Bench, баллы |
|
|
|
|
|
|
|
|
Photoshop CS5, с |
|
|
|
|
|
|
|
|
MeGUI, с |
|
|
|
|
|
|
|
|
dBpoweramp Music Converter, Wave-mp3 (lame), с |
|
|
|
|
|
|
|
|
dBpoweramp Music Converter, Wave-flac, с |
|
|
|
|
|
|
|
|
Как и в случае с режимом тестирования на одних частотах, при сравнении в разогнанном состоянии ASUS Sabertooth Z77 не отстает от конкурентов, каких-либо заметных провалов производительности не наблюдается.
Заключение
Итак, пришло время делать выводы по ASUS Sabertooth Z77. В первую очередь стоит отметить простоту процесса разгона и стабильное функционирование платы даже при наличии пластмассового кожуха с выключенными штатными вентиляторами, гибкость режимов работы Load-Line Calibration и в целом неплохие результаты в тестах на разгон/ производительность. Не лишними могут оказаться и двенадцать термодатчиков, рассредоточенных по системной плате, данные с которых можно отслеживать в ПО Ai Suite. Сомневающихся может склонить к покупке пятилетняя гарантия производителя.
Что не понравилось – так это отсутствие индикатора POST-кодов и кнопок включения/ перезагрузки системы, а также крепление радиатора преобразователя питания процессора на пластмассовые «гвозди» и шумность комплектных вентиляторов. Минусом для многих пользователей может стать высокая стоимость материнской платы (~7500 рублей по данным Price.ru). В общем, всем хорош продукт, если б не одно «но» - ASUS P8Z77-V, которая по дизайну PCB и по функциональности близка к Sabertooth Z77, но стоит на полторы тысячи рублей дешевле. Так ли уж необходимо переплачивать за кожух, продвинутый мониторинг температур и пятилетнюю гарантию?
Плюсы:
- Качественная упаковка, обеспечивающая сохранность платы при транспортировке;
- Хорошие способности к разгону как процессора, так и оперативной памяти;
- Наличие гибких настроек Load-Line Calibration для напряжений питания процессора и встроенного графического ядра;
- Поддержка SLI/CrossFireX по формуле 8+8, в целом грамотная конфигурация слотов расширения;
- Эффективная система охлаждения;
- Наличие шести портов USB3.0;
- Продвинутый мониторинг температур (Thermal Radar);
- Пятилетняя гарантия.
- Отсутствие кнопок включения/перезагрузки системы;
- Отсутствие индикатора POST-кодов;
- Высокая цена (~7500 рублей);
- Ограниченность в видеовыходах (присутствуют только HDMI и DisplayPort);
- Шумность комплектных вентиляторов.
