Обзор и тестирование материнской платы ASUS Sabertooth Z77 (страница 2)
реклама
Конфигурация разъемов расширения:
Слоты сверху вниз:
- PCI-E X1;
- PCI-E X16;
- Пустое пространство;
- PCI-E X1;
- PCI-E X8;
- PCI-E X1;
- PCI-E X4.
На материнской плате нашлось место для шести разъемов расширения, которые расположены на пространстве семи слотов (семь - максимальное число для форм-фактора АТХ). Пустующее пространство можно обнаружить под верхним графическим разъемом (PCI-E X16). С учетом того, что большинство видеокарт все равно бы перекрыли это место своей системой охлаждения, использование шести слотов расширения вместо возможных семи не выглядит недостатком – скорее просто особенность.
В целом, конфигурация продумана грамотно, и придраться тут не к чему – графические слоты разнесены на достаточное расстояние друг от друга, а один из PCI-E X1 расположен над верхним полноразмерным слотом, что позволяет сохранить к нему доступ даже при установке в систему пары крупногабаритных видеокарт. Кому-то может не понравиться отсутствие интерфейса PCI, однако прогресс не стоит на месте, и трудно сказать – нужно ли это в современных реалиях.
ASUS Sabertooth поддерживает SLI и CrossFireX по формуле 8+8, для деления PCI-E линий, идущих от процессора, между двумя графическими слотами расположены четыре микросхемы-свитча ASMedia ASM1480:
реклама
Возможные режимы работы слотов – 16/0 и 8/8. Рядом можно обнаружить пару микросхем-свитчей ASMedia ASM1440:
Они делят PCI-E линии, идущие от Intel Z77, между слотом PCI-E X4 и тремя слотами PCI-E X1. Доступные режимы работы – 4/0/0/0 и 1/1/1/1, соответствующие настройки присутствуют в UEFI материнской платы.

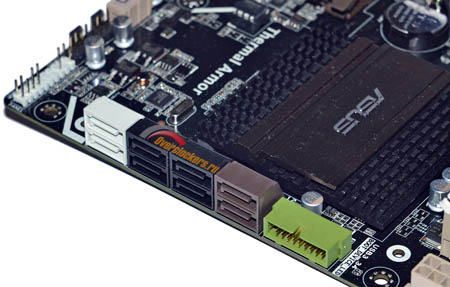

Недалеко от правого нижнего угла платы нашлось место помимо колодки USB 3.0 восьми портам SATA:
Колодка для подключения пары корпусных USB 3.0 портов обеспечивается силами Intel Z77 Express, сторонние контроллеры не используются. Хотя один контроллер USB 3.0 на плате все же присутствует, это ASMedia ASM1042:
реклама
Он используется для реализации пары дополнительных USB 3.0 портов на задней панели материнской платы.
Что касается портов SATA, то их восемь штук, четыре относятся к стандарту SATA 3 Гбит/с, еще четыре - к стандарту SATA 6 Гбит/с.
В случае с двумя SATA 6 Гбит/с и четырьмя SATA 3 Гбит/с порты берут свое начало от Intel Z77 Express, еще два SATA 6 Гбит/с (белые) берут свое начало от ASMedia ASM1061:
Всего таких контроллеров на материнской плате два, еще один обеспечивает работу интерфейса eSATA.
За поддержку восьмиканального звука отвечает контроллер Realtek ALC892:
Не самое лучшее решение для использования на дорогих материнских платах, хотя и весьма популярное.
В качестве сетевого контроллера используется Intel 82579V:
В качестве Multi-IO используется микросхема Nuvoton NCT6779D:
На задней панели ASUS Sabertooth Z77 расположены:
- Четыре USB 2.0;
- Четыре USB 3.0;
- Кнопка «USB BIOS Flashback»;
- Два eSATA 6 Гбит/с;
- Оптический выход S/PDIF;
- Один HDMI;
- Один DisplayPort;
- Один LAN;
- Шесть аудио входов/выходов 3.5-мм mini-jack.
Для большинства пользователей конфигурация портов на задней панели будет удобной, хотя отсутствие видеовыходов DVI и D-Sub не радует, на их месте расположено пространство для забора воздуха одним из вентиляторов системы охлаждения материнской платы.
реклама
Отдельно отмечу, что из четырех USB 3.0 портов два обеспечиваются набором системной логики Intel, два - при помощи контроллера ASMedia. «Чипсетные» порты расположены рядом с LAN разъемом, порты от ASMedia ASM1042 - рядом с eSATA.

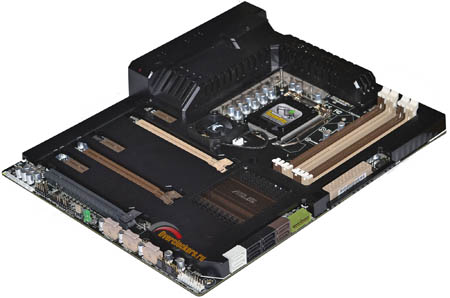

Фотография материнской платы, позволяющая оценить высоту компонентов:
Система охлаждения

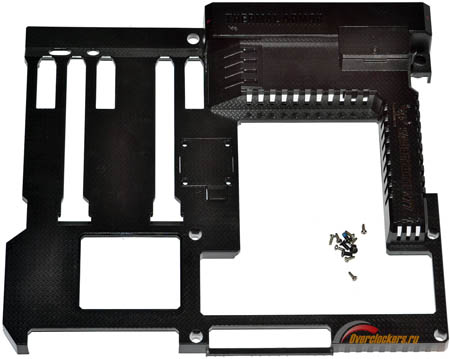

Система охлаждения состоит из нескольких элементов. В первую очередь это кожух, накрывающий собой практически всю лицевую часть платы:

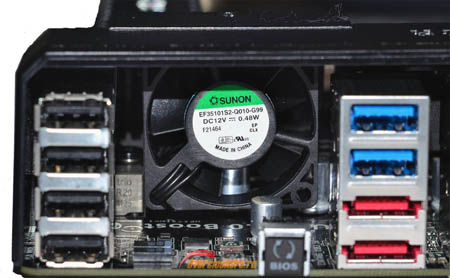

Непосредственно в охлаждение элементов такое решение вносит скорее отрицательный вклад, но на кожухе предусмотрены посадочные места под два вентилятора типоразмера 35x35x10 (сами вентиляторы входят в комплект поставки платы). Один из них расположен у панели I/O материнской платы:

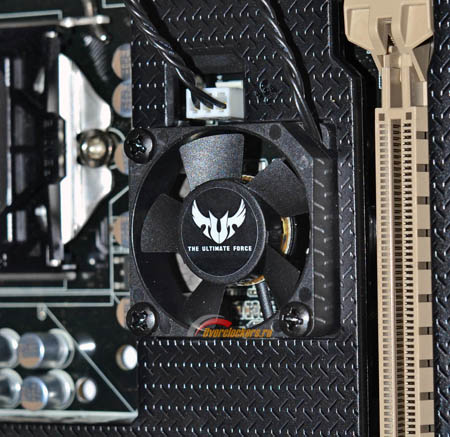

Еще одному досталось место под процессорным разъемом:
Кстати, с обоими вентиляторами подразумевается их работа «на вдув», хотя в случае с большинством процессорных систем охлаждения (за исключением СВО) логичнее было бы развернуть вентилятор у панели I/O «на выдув».

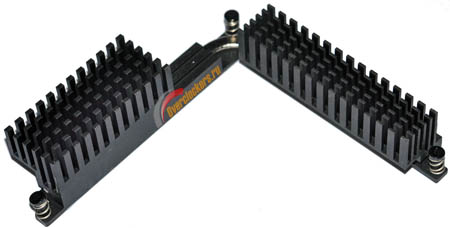

Если же говорить о радиаторах, то их три, два из которых объединены тепловой трубкой. Два основных радиатора отводят тепло от транзисторов в преобразователе питания процессора:
Радиаторы не очень большие по размерам, но тут эффективность зависит скорее от тепловыделения цепей питания, нежели от размеров теплорассеивателя. Отдельно следует отметить крепление радиаторов при помощи подпружиненных пластмассовых «гвоздей», чего на материнских платах такого ценового диапазона обычно не встречается.

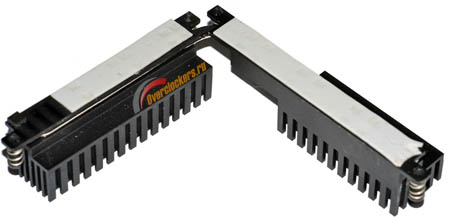

В качестве термоинтерфейса используется термопрокладка средней толщины. Проблем с контактом транзисторов и радиатора нет, хотя местами прижим совсем небольшой. Все же винтовое крепление через прижимную пластину (как, к примеру, у похожей на Sabertooth Z77 по дизайну ASUS P8Z77-V) было бы разумнее. Хотя, возможно, применение пластмассовых «гвоздей» – особенность конкретно взятого экземпляра материнской платы. То, что набор системной логики промаркирован как ES – говорит, что тестовый экземпляр не является серийным. Надеюсь, владельцы платы уточнят информацию в ветке обсуждения.

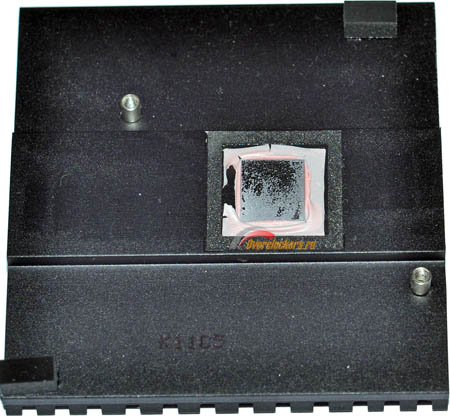

Еще один радиатор ответственен за отвод тепла от набора системной логики Intel Z77 Express:
Размеры теплорассеивателя не маленькие, с учетом малого потребления чипсета такой радиатор должен обеспечить комфортный температурный режим даже в условиях труднопродуваемых корпусов.

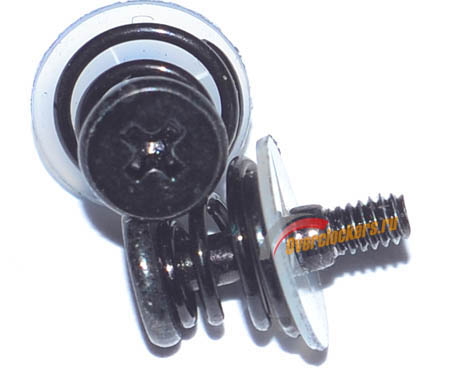

В качестве термоинтерфейса используется что-то похожее на «жвачку». Субстанция еще не успела высохнуть, так что снимается довольно легко. Что касается крепления радиатора – в данном случае применена пара подпружиненных винтов:
Проверка эффективности системы охлаждения была произведена при частоте работы процессора 4.8 ГГц при напряжении питания 1.49 В.
В качестве системы охлаждения процессора использовался Zalman CNPS10X Performa, однако потоки воздуха от него к радиаторам системы охлаждения материнской платы были перекрыты на столько, на сколько это было возможно, чтобы симулировать работу системы при отсутствии активного охлаждения системы питания. Тестирование произведено для трех режимов:
1. «Голая» материнская плата, кожух демонтирован.
2. Материнская плата с кожухом, но с отключенными штатными вентиляторами.
3. Материнская плата с кожухом и с включенными штатными вентиляторами.
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~22-23 градуса по Цельсию. Поскольку на Sabertooth Z77 в разных ее частях расположено несколько термодатчиков, то приведу значения и для показаний утилиты Thermal Radar.
Материнская плата без кожуха, замер мультиметром:
|
в простое |
под нагрузкой |
Радиатор преобразователя питания процессора |
|
|
Не оснащенные радиатором транзисторы преобразователя питания процессора с обратной стороны платы |
|
|
Радиатор системной логики |
|
|
Показания Thermal Radar:
|
в простое |
под нагрузкой |
VCORE |
|
|
VCORE(Back) |
|
|
VCCIO/VCCSA |
|
|
IGPU |
|
|
PCH |
|
|
Как можно видеть, исходя из замеров, проблем с температурным режимом работы материнской платы не возникает. Да, Thermal Radar показывает высокие значения, но это «температура внутри», значения которой всегда будут выше, чем температура на поверхности. Радиатор преобразователя питания процессора нагрелся всего до 58 градусов, голые транзисторы с обратной стороны платы - до 63 градусов.
Материнская плата с кожухом, штатные вентиляторы выключены, замер мультиметром:
|
в простое |
под нагрузкой |
Радиатор преобразователя питания процессора |
|
|
Не оснащенные радиатором транзисторы преобразователя питания процессора с обратной стороны платы |
|
|
Радиатор системной логики |
|
|
Показания Thermal Radar:
|
в простое |
под нагрузкой |
VCORE |
|
|
VCORE(Back) |
|
|
VCCIO/VCCSA |
|
|
IGPU |
|
|
PCH |
|
|
После установки кожуха температурный режим платы ожидаемо ухудшился, хотя некоторый запас прочности все же сохранился, ибо материнская плата не потеряла стабильности. При этом следует отметить, что температура радиаторов выросла на большие значения, нежели показания Thermal Armor.
Материнская плата с кожухом, штатные вентиляторы включены, замер мультиметром:
|
в простое |
под нагрузкой |
Не оснащенные радиатором транзисторы преобразователя питания процессора с обратной стороны платы |
|
|
Радиатор системной логики |
|
|
Показания Thermal Radar:
|
в простое |
под нагрузкой |
VCORE |
|
|
VCORE(Back) |
|
|
VCCIO/VCCSA |
|
|
IGPU |
|
|
PCH |
|
|
Замер температуры радиатора преобразователя питания процессора был невозможен из-за того, что после установки вентилятора термопарой туда было не подступиться. Но основываясь на других цифрах, как касаемо замеров мультиметром, так и касаемо показаний программного мониторинга можно заключить, что установка вентиляторов сказывается на качестве охлаждения элементов очень даже позитивно. Хотя шумят они сильно, поскольку раскручиваются вплоть до 6000 об/мин.
Резюмируя все результаты, можно отметить, что наиболее разумным выглядит снятие кожуха, в таком режиме материнская плата не склонна к перегреву при полном отсутствии обдува радиаторов. Установка кожуха может наложить некоторые ограничения, хотя в случае с разгоном стендового процессора – Sabertooth Z77 справилась и в таких неблагоприятных условиях. Установка кожуха и штатных вентиляторов обеспечивает неплохой температурный режим, но уровень шума неприемлем для большинства домашних компьютеров.
