Система питания
Преобразователь питания процессора выполнен по схеме 8+4+2, восемь фаз отведено для питания процессора, четыре – для питания встроенного в процессор графического ядра, и две фазы отвечают за питание CPU VTT.

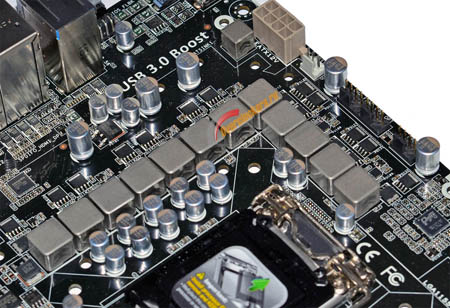

Восемь фаз питания ЦП расположены слева от процессорного разъема, четыре фазы питания встроенного видео расположены сверху от него же:

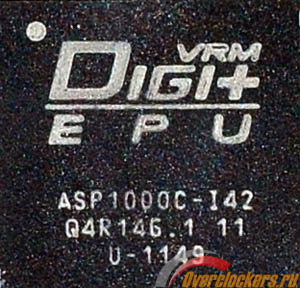

Используется ШИМ-контроллер с маркировкой ASP1000C-I42:
реклама
Вероятнее всего, это что-то из ассортимента Chil/International Rectifier. Сам контроллер работает по схеме 4+2, на что косвенно указывают последние цифры маркировки.
Далее в дело вступают шесть драйверов/удвоителей фаз с маркировкой ASP0A13:
Скорее всего, это IR3598, по крайней мере, это единственный драйвер/удвоитель фаз среди каталога продукции International Rectifier в упаковке QFN 3 x 3.

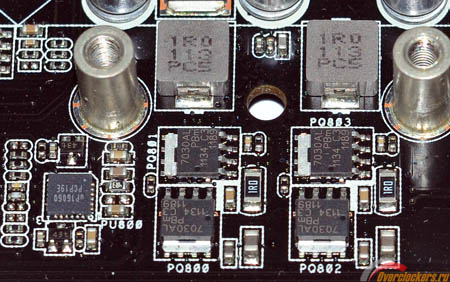

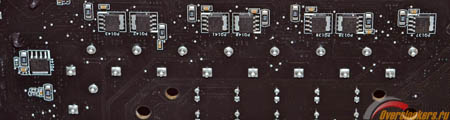

На каждую из восьми фаз питания процессора приходится по два NXP PH5030AL и по одному NXP PH7030AL . При этом, часть PH5030AL расположена с обратной стороны платы:
В случае с преобразователем питания встроенного видео, на каждую фазу приходится два транзистора, по одному NXP PH5030AL и NXP PH7030AL.

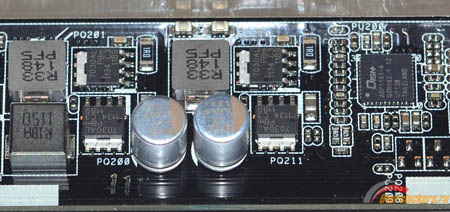

За питание CPU VTT отвечает двухфазный преобразователь на базе ШИМ-контроллера uP1606 производства uPI Semiconductor:
реклама
В качестве транзисторов используются уже известные по преобразователю питания процессора NXP PH7030AL в количестве двух штук на каждую фазу. Функции драйверов обеспечивает сам ШИМ-контроллер.
Преобразователь питания памяти двухфазный, построен на базе контроллера с маркировкой ASP1101-A:
В качестве транзисторов применены все те же NXP PH7030AL, в количестве двух штук на каждую фазу.
Технические характеристики
Поддерживаемые процессоры | Intel® Socket 1155 for 3rd/2nd Generation Processors Supports Intel® 22 nm CPU Supports Intel® 32 nm CPU Supports Intel® Turbo Boost Technology 2 |
Системная шина, частота | DMI, 5000 МГц |
Системная логика | Intel Z77 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066\1333\1600\1866 МГц |
Слоты расширения | 1x PCIe 3.0 x16 (делится линиями с x8 слотом) 1x PCIe 3.0 x8 1x PCe 2.0 x4 (делится линиями с тремя x1 слотами) 3x PCIe 2.0 x1 |
Поддержка Multi-GPU | SLI и CrossFireX в конфигурациях с двумя графическими адаптерами (по схеме 8+8) |
Поддержка SATA/RAID | Intel Z77: 2x SATA3 (6 Гбит/с), 4x SATA2 (3 Гбит/с) RAID 0, RAID 1, RAID 10, RAID 5 ASMedia ASM1061: 2x SATA3 (6 Гбит/с) |
Поддержка eSATA | 2 x eSATA 6 Гбит/с (ASMedia ASM1061) |
Поддержка IDE и FDD | Нет |
Сеть | Intel 82579V Gigabit Ethernet |
Аудио | Realtek ALC892 - 8 канальный HD аудиокодек |
USB 2.0 | 12x USB 2.0 (Z77) |
USB 3.0 | Intel Z77: 4 x USB 3.0 ASMedia ASM1042: 2 x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6779D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы задней панели | 4 x USB 2.0; 4 x USB 3.0; Кнопка «USB BIOS Flashback»; 2 x eSATA 6 Гбит/с; 1 x Оптический выход S/PDIF; 1 x HDMI; 1 x DisplayPort; 1 x LAN; 6 x аудио входов/выходов 3.5-мм mini-jack. |
Фирменные технологии | TUF ENGINE! Power Design: - 8 +4 +2 Digital Phase Power Design - TUF Components (Choke, Cap. & MOSFET; certified by military-standard) - ASUS DIGI+ Power Control Utility Ultimate COOL! Thermal Solution: - TUF Thermal Armor - TUF Thermal Radar Safe & Stable! Guardian Angel: - Dust Defender ASUS Exclusive Features: - USB BIOS Flashback - MemOK! - AI Suite II - USB Charger+ - Anti-Surge - ESD Guards - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - Network iControl - USB 3.0 Boost ASUS EZ DIY: - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS MyLogo 2 - Multi-language BIOS ASUS Q-Design: - ASUS Q-Shield - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS Setup
На ASUS Sabertooth Z77 используется UEFI с графической оболочкой. Разрешение экрана – 1024x768.

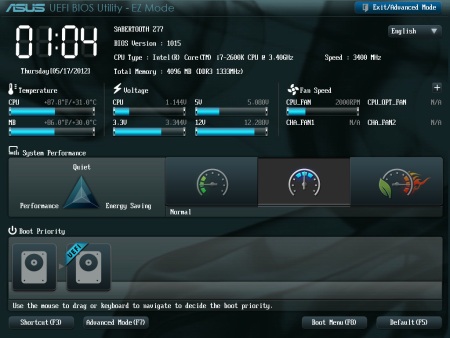

По сравнению с другими материнскими платами ASUS последнего времени, оформление оболочки не изменилось. По-прежнему все то же деление на режимы EZ Mode/ Advanced Mode. Изначально, при входе в UEFI пользователю отображается режим EZ Mode:
Функционал EZ Mode стандартен для всех материнских плат ASUS, тут можно выбрать один из трех профилей работы системы (Power Saving, Normal и ASUS Optimal), задать язык оболочки, а также узнать основную информацию о системе.
Все наиболее интересные настройки открываются при переходе в Advanced Mode:

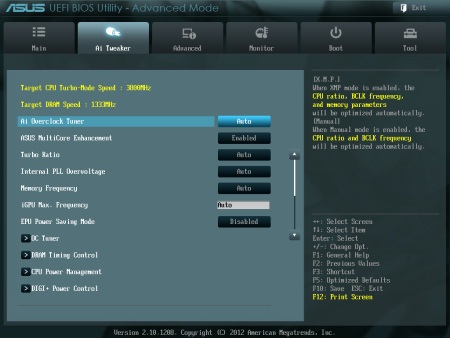

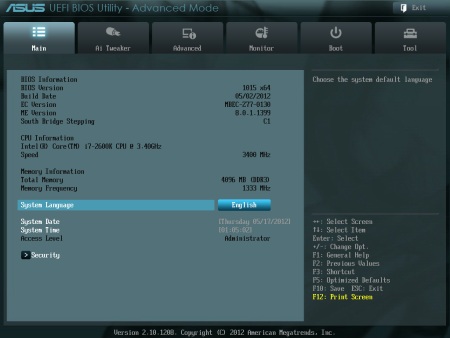

Стартовой страницей является Main, частично тут продублирована часть функций EZ Mode. В данном меню можно задать дату/время и пароль на старт системы/ на вход в UEFI. Наиболее интересным разделом является меню Ai Tweaker, в котором сконцентрированы настройки разгона системы:
реклама
Для активации авторазгона можно выбрать строку меню «OC Tuner», хотя лучше все же прибегнуть к подбору настроек самостоятельно, благо материнская плата предоставляет весь перечень необходимых функций для хорошего разгона процессора.
Для ручного разгона с основного раздела AI Tweaker предоставляется возможность:
- Задать базовую частоту в диапазоне 80-300 МГц с шагом 0.1 МГц;
- Выбрать коэффициент умножения процессора в диапазоне 16-63 с шагом 1. При этом, позволяется задать множитель через турборежим и через фиксирование постоянного множителя, в турборежиме допускается установка разных множителей для режимов нагрузки на разное количество ядер;
- Включить/выключить опцию Internal PLL Overvoltage;
- Выбрать одно из значений частоты работы памяти. Доступны значения DDR3-800, DDR3-1066, DDR3-1333, DDR3-1600, DDR3-1866, DDR3-2133, DDR3-2400. В случае использования процессоров Ivy Bridge, список, скорее всего, продолжится вплоть до DDR3-2933;
- Задать частоту встроенного графического ядра в диапазоне 1350-3000 МГц с шагом 50 МГц;
- Включить/выключить режим энергосбережения EPU;
- Включить/выключить BCLK Recovery;
- Включить/выключить CPU Spread Spectrum.

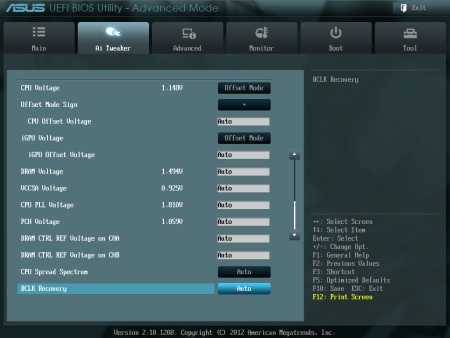

Список доступных для изменения напряжений, в порядке их расположения в меню BIOS’а:
|
значение, В |
значение, В |
напряжения, В |
CPU Vcore |
|
|
|
iGPU Voltage |
|
|
|
DRAM Voltage |
|
|
|
VCCSA Voltage |
|
|
|
CPU PLL Voltage |
|
|
|
PCH Voltage |
|
|
|
DRAM CTRL REF Voltage on CHA |
|
|
|
DRAM CTRL REF Voltage on CHB |
|
|
|
В плане настроек напряжений можно отметить отсутствие возможности прямого изменения напряжения на VCCIO/CPU VTT, хотя корректировать его все же можно. Данное напряжение связано с установкой VCCSA, при его изменении меняется напряжение и на VCCIO.
Для напряжений питания процессора и встроенного в него графического ядра доступны режимы установки Manual и Offset. В режиме Offset доступны значения от -0.64 до +0.635 для напряжения питания процессора и значения от +0.005 до +0.635 для напряжения питания встроенного графического ядра.
Диапазонов значений напряжений должно хватить практически для любого разгона ЦП, в том числе экстремального. Разве что, для некоторых голодных до напряжения модулей памяти может не хватить значения в 1.92 В. Но в повседневной работе такие режимы не используются, так что ругать материнскую плату не за что.

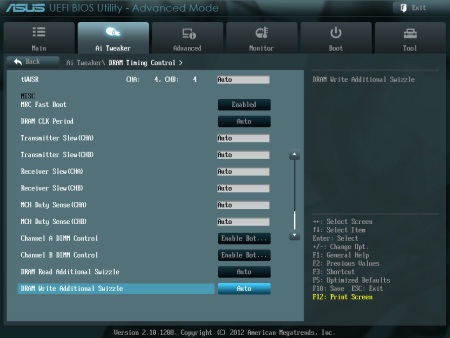

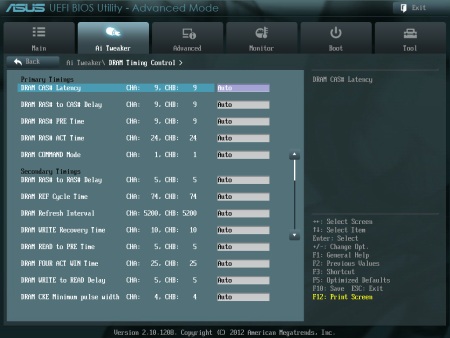

Часть настроек скрыта в подразделах. Так, настройки памяти сконцентрированы в подразделе DRAM Timing Control:
Список доступных для изменения настроек/таймингов памяти, в порядке их расположения в меню BIOS’а:
|
значение |
значение |
|
||
DRAM CAS# Latency |
|
|
DRAM RAS# to CAS# Delay |
|
|
DRAM RAS# PRE Time |
|
|
DRAM RAS# ACT Time |
|
|
DRAM COMMAND Mode |
|
|
|
||
DRAM RAS# to RAS# Delay |
|
|
DRAM REF Cycle Time |
|
|
DRAM Refresh Interval |
|
|
DRAM WRITE Recovery Time |
|
|
DRAM READ to RPE Time |
|
|
DRAM FOUR ACT WIN TIME |
|
|
DRAM WRITE to READ Delay |
|
|
DRAM CKE Minimum pulse width |
|
|
DRAM CAS# Write Latency |
|
|
DRAM RTL (CHA) |
|
|
DRAM RTL (CHB) |
|
|
DRAM IO-L (CHA) |
|
|
DRAM IO-L (CHB) |
|
|
|
||
tWRDR (DD) |
|
|
tRWDR (DD) |
|
|
tRWSR |
|
|
tRR (DD) |
|
|
tRR (DR) |
|
|
tRRSR |
|
|
tWW (DD) |
|
|
tWW (DR) |
|
|
tWWSR |
|
|
|
||
MRC Fast Boot |
|
|
DRAM CLK Period |
|
|
Transmitter Slew (CHA) |
|
|
Transmitter Slew (CHB) |
|
|
Receiver Slew (CHA) |
|
|
Receiver Slew (CHB) |
|
|
MCH Duty Sense (CHA) |
|
|
MCH Duty Sense (CHB) |
|
|
Channel A DIMM Control |
|
|
Channel B DIMM Control |
|
|
DRAM Read Additional Swizzle |
|
|
DRAM Write Additional Swizzle |
|
Любители покопаться в настройках найдут в приведенном списке много интересного, а обычным пользователям может хватить и списка основных задержек в самом верху меню. Придраться можно разве что к отсутствию в перечне настроек тайминга tRC (Row Cycle Time), а также к тому, что материнская плата позволяет ставить заведомо недопустимые минимальные значения задержек, все же хоть какая-то «защита от дурака» не помешала бы.

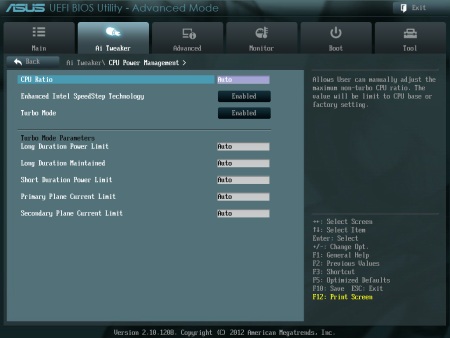

Вторым подразделом в Ai Tweaker является меню CPU Power Management:
Тут продублирована возможность изменения коэффициента умножения процессора, помимо этого присутствуют и настройки управления питанием:
Для Turbo Mode можно выставить ограничения как для долговременного, так и для кратковременного потребления (диапазон значений от 1 до 255 Вт с шагом 1 Вт), также можно ограничить ток потребления процессора и встроенного в него графического ядра независимо от работы технологии Turbo (диапазон значений от 0.125 до 1023.875 A с шагом 0.125 A).
