Z68 за $100? Часть 3: обзор и тестирование материнской платы ASUS P8Z68-V LX

20 мая 2012, воскресенье 00:00

Оглавление

Вступление

Лаборатория Overclockers.ru продолжает знакомить своих читателей с материнскими платами нижнего ценового диапазона, основанными на наборе логики Intel Z68 Express. Ранее были протестированы ASRock Z68 Pro3 Gen3 и Gigabyte GA-Z68AP-D3, в продолжение темы будет рассмотрена ASUS P8Z68-V LX - прямой ценовой конкурент для вышеупомянутых плат.

Начнем обзор, как обычно, с упаковки и комплекта поставки.

Упаковка и комплектация

450x333  77 KB. Big one: 1500x1110  246 KB

Оформление коробки не отличается оригинальностью: сама основа раскрашена в темные тона, выделяются лишь крупные буквы названия модели, да логотипы поддерживаемых технологий. Сильного внимания такая упаковка не привлекает, зато информативна.

450x328  80 KB. Big one: 1500x1092  404 KB

С обратной стороны можно обнаружить фотографию продукта и перечисление его основных характеристик, что позволяет в какой-то степени избежать покупки «кота в мешке». Присутствует и порция неизбежной рекламы в виде описания работы части технологий.

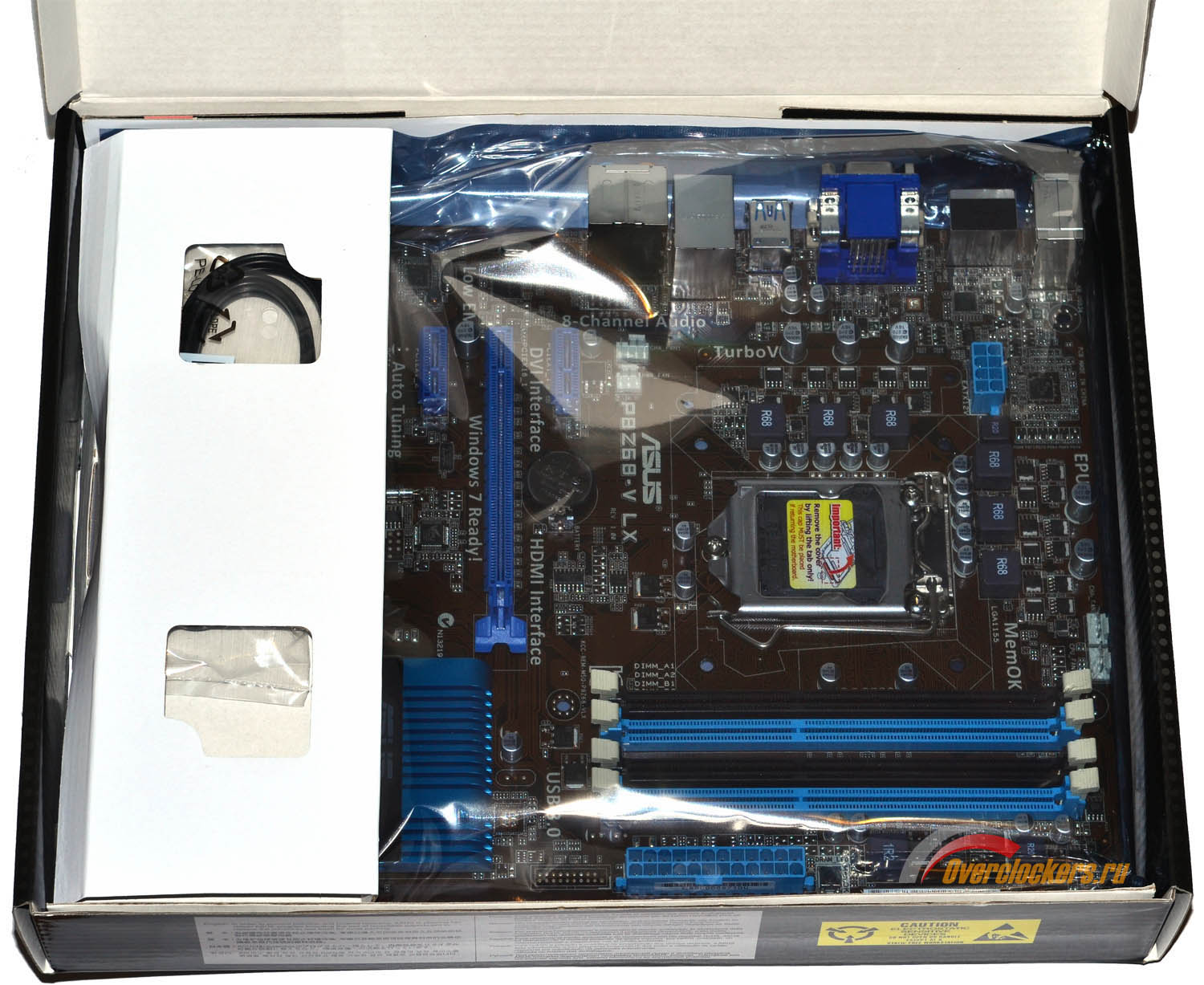

При открытии коробки взгляду предстает непосредственно материнская плата, упакованная в антистатический пакет:





450x368  64 KB. Big one: 1500x1227  257 KB

Зафиксирована она плотно, проблем с транспортировкой быть не должно. Комплект поставки частично расположен на дне коробки, а частично (шлейфы SATA) – внутри картонного фиксатора над платой.

В список аксессуаров входит:

450x285  59 KB. Big one: 1500x949  189 KB
  • Заглушка на заднюю панель;
  • Два кабеля SATA;
  • Руководство пользователя;
  • Краткая инструкция по установке;
  • Диск с программным обеспечением.

Комплект поставки предельно урезан, ожидать чего-либо другого для бюджетного варианта было бы глупо. К положительным моментам не отнесешь ни наличие всего двух шлейфов SATA, ни отсутствие в комплекте поставки переходника Q-Connector.

Дизайн и особенности платы

Размеры ASUS P8Z68-V LX – 305x229 мм, что уже полноразмерных материнских плат форм-фактора ATX (305х244 мм), однако она все же шире, чем протестированные ранее Gigabyte GA-Z68AP-D3 (305x215 мм) и ASRock Z68 Pro3 Gen3 (305x191 мм).

450x520  114 KB. Big one: 1300x1503  442 KB

Конечно, присутствуют нераспаянные элементы, что свойственно моделям данного ценового диапазона, но все же «пустой» материнская плата не выглядит. В то же время, бросается в глаза бюджетность продукта – особенно это заметно по преобразователю питания процессора и отсутствию радиаторов на транзисторах. Что ж, еще предстоит узнать, как такое решение проявит себя при разгоне.

Обратная сторона:





450x540  103 KB. Big one: 1300x1560  395 KB

Каких-либо элементов с обратной стороны нет. Можно разве что обратить внимание на винтовое крепление радиатора системы охлаждения чипсета и на производителя процессорного разъема - Foxconn.

Расположение элементов:

450x602  30 KB. Big one: 1185x1586  84 KB


Показать легенду





Под DDR3 память распаяно четыре слота, которые оборудованы защелками с обеих сторон:

450x430  110 KB. Big one: 1500x1432  409 KB

Поскольку графический PCI-E X16 расположен на высоте второго разъема расширения (верхним/первым является PCI-E X1), то установленная в систему видеокарта не перекроет доступ к слотам оперативной памяти.

Производителем заявлены режимы работы DDR3 1066 / 1333 / 1600 / 1866 (разгон) / 2133 (разгон) / 2200 (разгон). При открытии руководства пользователя можно увидеть надпись «Due CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.», отсюда следует, что память DDR3-2200 будет работать на частоте 2133 МГц. Получается, что поддержка DDR3-2200 заявлена чисто номинально, для красивой надписи, и с тем же успехом можно было вывести в спецификацию режим DDR3-[вставить любое число]. Максимальный заявленный объем памяти в 32 Гбайта говорит о поддержке платой модулей памяти объемом 8 Гбайт.

Для активации режима Dual Channel необходимо устанавливать модули памяти в разъемы одинакового цвета, то есть через один. Для оптимальной совместимости в случае использования двух модулей памяти производителем рекомендуется устанавливать их в голубые слоты (DDR3_A2 и DDR3_B2). Допускается работа Dual Channel при использовании всех четырех планок памяти.

Рядом со слотами оперативной памяти можно обнаружить светодиод «DRAM LED», а также кнопку MemOK!:

450x340  78 KB. Big one: 1371x1035  223 KB

Диод загорается в процессе инициализации памяти, после чего потухает. Если светит постоянно, а система не стартует – то следует зажать кнопку. В таком случае для оперативной памяти будут загружены максимально расслабленные настройки таймингов с целью обеспечения наибольшей совместимости.

Роль набора системной логики отведена одной микросхеме – Intel Z68 Express:

450x450  60 KB





Все материнские платы на Z68 были выпущены уже после исправления ошибки с портами SATA2, и все они относятся к ревизии B3.

Страница 1 из 4
