Система охлаждения

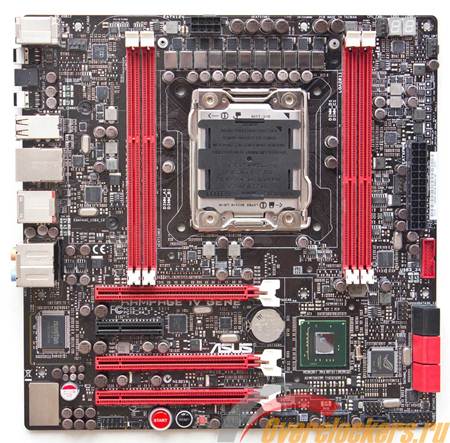

Взглянув на ASUS Rampage IV Gene без системы охлаждения, сразу угадываются знакомые черты в строении и разводке компонентов материнской платы. Производители из года в год уже не стараются предлагать новые решения по развязке элементов платы, поскольку данная компонентная база, на их взгляд, идеальна. Даже использование слотов оперативной памяти слева от процессора из-за четырехканального контроллера DDR3 не нарушило целостности данной теории.
Поскольку система питания осталась без изменений, а в целом по уровню позиционирования данная плата находится на ступеньку ниже, чем Formula и Extreme, то ожидать каких-то новшеств в дизайне системы охлаждения тоже не приходится. В действительности все оказалось намного проще, СО практически полностью повторяет собой дизайн радиаторов ASUS Rampage IV Formula.

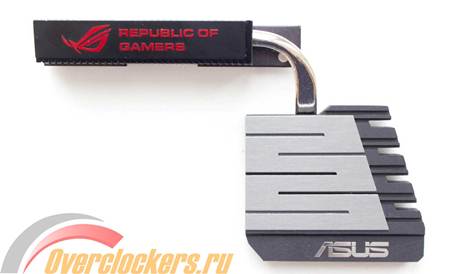

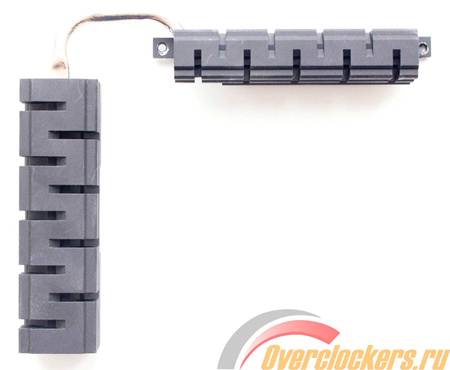

Радиатор системы питания состоит из двух алюминиевых массивов, соединенных тепловой трубкой. Непосредственный контакт системы питания с радиатором происходит только в верхней части СО, левая часть служит лишь для увеличения площади отвода тепла.
реклама

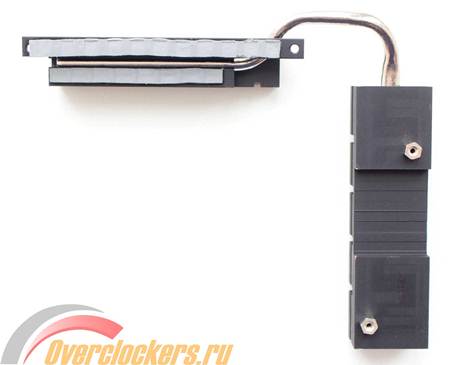

Основание радиатора с помощью термопрокладки серого цвета контактирует с поверхностями мосфетов и дросселей, что при работе дает вполне ощутимый эффект. Поскольку я использую в качестве системы охлаждения СВО, то охлаждения радиаторов на открытом стенде получается, что и нет вовсе. Тем не менее, радиатор цепи питания даже при сильном разгоне процессора остается умеренно теплым.

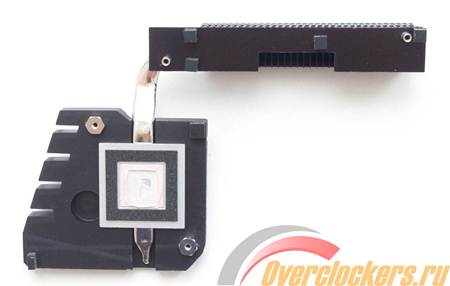

А вот радиатор южного моста из-за уменьшившихся габаритов печатной платы по площади нижней части сократился примерно на треть.
Два основания соединены при помощи тепловой трубки, а отвод тепла от южного моста Intel PCH X79 осуществляется с помощью «терможвачки» розового цвета.
Мы уже знаем, на что способна данная система питания по тепловыделению и система охлаждения по эффективности на примере старших плат. Можно с уверенностью утверждать, что используемая СО справится даже с повышенным тепловыделением при экстремальном разгоне.
Тестовая конфигурация
Для тестирования материнской платы был собран открытый стенд со следующей конфигурацией:
- Процессор: Intel Core i7-3930K, 3200 МГц @ 3800 МГц (Turbo Boost enabled);
- Материнская плата: ASUS Rampage IV Gene (BIOS 0006b);
- Оперативная память: GeIL Evo Corsa 2133 МГц CL9-11-9-28, 1.65 В 4x2048 Мбайт;
- Видеокарта: ASUS Radeon HD 7970 DirectCU II;
- Накопитель: ADATA S596, 128 Гбайт, SATA 3 Гбит/с;
- Блок питания: Thermaltake Toughpower XT Gold, 1375 Ватт;
- Термопаста: Gelid Solutions GC-Extreme;
- Охлаждение процессора: СВО Corsair H100;
- Операционная система: Windows 7 Ultimate SP1 x64 ENG.
реклама
Результаты разгона
О возможностях BIOS и особенностях программного обеспечения в этот раз я говорить не буду, поскольку BIOS материнской платы по своим возможностям повторяет старшие аналоги линейки Rampage, а набор программного обеспечения един для всей серии материнских плат ASUS Intel X79.
Исследование ASUS Rampage IV Gene было начато с возможностей материнской платы по разгону BCLK. Что примечательно, все платы ASUS для достижения максимальной шины BCLK должны пройти несколько этапов перезагрузки/зависаний, то есть, грубо говоря, нельзя сразу разогнать процессор с 100 МГц до 108 МГц с помощью TurboV из-под Windows. Я заметил, что встречаются некоторые «wall’ы», при которых Rampage IV Gene зависает, казалось бы, при абсолютно стабильных настройках. Для «страпа» BCLK 100 МГц такие зависания чаще всего происходят на частотах BCLK в районе 103.5 МГц и 105 МГц. Как с этим бороться?
После зависания на столь низкой частоте BCLK в BIOS выставляем загрузку на чуть меньшей шине BCLK по сравнению с той, на которой вы зависли, то есть грузимся, к примеру, на 103 МГц или 104.5 МГц. После подобных манипуляций настает тот момент, когда плата уже не может загрузиться так близко к «wall’у» в BIOS. Иногда может помочь параметр в BIOS BCLK Skew, который можно понизить на два или три значения относительно нуля. Иногда такой трюк позволяет достигнуть 1-2 бонусных МГц по BCLK.

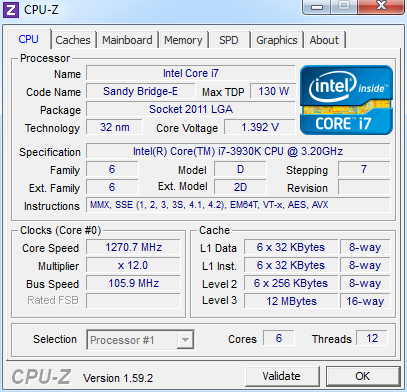

Для BCLK Strap 100 МГц пределом по шине стала отметка 105.9 МГц. На платах Formula и Extreme результат получился немного выше, но причина, скорее всего, кроется не в особенностях платы, а в деградации процессора после его тестирования на одной из плат другого производителя.

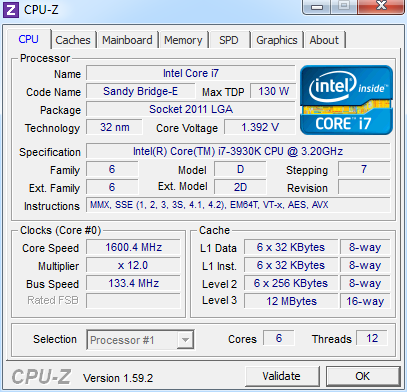

Для BCLK Strap 125 МГц результат разгона шины составил 133.4 МГц. Если посчитать частоту шины PCI Express, то получим 106.7 МГц. Отсюда можно сделать следующий вывод: либо я не выжал максимума из Strap 100 МГц, либо с Strap 125 МГц процессор можно разогнать чуть выше.

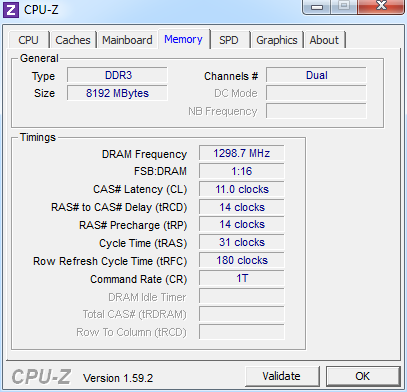

С помощью комплекта оперативной памяти G.Skill Ares мне удалось проверить оверклокерские возможности материнской платы и по разгону оперативной памяти. Максимальная частота валидации CPU-Z составила немногим меньше 2600 МГц, что, с одной стороны, далеко не является рекордом разгона DDR3, но, с другой стороны, для комплекта с номиналом 2133 МГц результат действительно очень хороший.
Максимальный разгон процессора практически полностью повторил результаты разгона на Formula. На частоте 4800 МГц и частотах видеокарты 1270/1800 МГц был пройден 3DMark 2011.
Результат составил 12 021 marks. А вот в 3DMark Vantage частоту графического процессора пришлось снизить на 10 МГц.

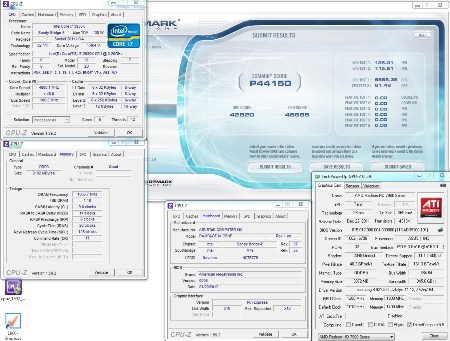

На частотах 1260/1800 МГц итоговый результат в Vantage составил 44 150 попугаев.
реклама
Заключение
Материнская плата ASUS Rampage IV Gene во многом повторяет своих старших собратьев по линейке Republic of Gamers – Formula и Extreme. Причина схожего поведения, оверклокерских возможностей и близких результатов кроется в единой элементной базе. Использование однотипных элементов, систем питания и охлаждения в целом позволило пользователям получить эквивалент Formula в формате micro-ATX. Естественно, что из-за требований к габаритам функционал продукта уменьшили, но, с другой стороны, ни одна современная плата на Intel X79 в форм-факторе micro-ATX не дает тех возможностей по разгону, которыми располагает Rampage IV Gene. На мой взгляд, это лучшая плата для энтузиастов и геймеров в форм-факторе micro-ATX.
Достоинства и недостатки ASUS Rampage IV Gene:
[+] Функционал BIOS, удовлетворяющий потребностям самого заядлого оверклокера/геймера. Наличие предустановленных профилей разгона процессора и настроек таймингов.
[+] Качественная система питания, доказавшая свою профпригодность рекордами на версии Extreme.
[+]. Звуковой процессор SupremeFX III, который, по заверениям производителя, намного лучше используемых обычно микросхем.
[+] Приятный дизайн печатной платы и системы охлаждения, наличие светодиодной подсветки.
[-] Отсутствие X-Socket в комплекте поставки.
[-] Всего два разъема USB 3.0 на задней панели. Очень мало, особенно с учетом того, что micro-ATX в ПК чаще используются, как основа мультимедийного центра.
[-] Средняя цена 10 000 рублей.
Стоимость ASUS Rampage IV Gene на фоне конкурентных решений заметно выше, но стоит отметить и тот факт, что конкуренты не предлагают по-настоящему геймерских решений для стандарта micro-ATX. Только на прошедшей в Ганновере выставке CeBIT 2012 стало понятно, что ASRock и Gigabyte планируют включиться в борьбу за эту долю рынка, подтвердив свои намерения первыми образцами плат на Intel Z77. Но даже здесь ASUS удается быть немного впереди. Ведь пока остальные анонсировали свои версии, Andre Yang показал всему миру 7 ГГц на Maximus V Gene, доказав, что у малюток есть право на жизнь в системах экстремальных оверклокеров.
