- Один PS/2 совмещенный порт клавиатуры/мыши;
- Одна кнопка сброса CMOS;
- Одна кнопка включения/выключения ASUS ROG Connect;
- Один разъем eSATA 3 Гбит/с;
- Один разъем LAN RJ45;
- Восемь портов USB 2.0, в том числе один порт для подключения ASUS ROG Connect;
- Два порта USB 3.0/2.0;
- Один оптический выход S/PDIF/I/O;
- Шесть входов/выходов 3.5 мм mini-jack 7.1-канального HD-аудиокодека.
В отличие от Formula число портов USB версии 3.0 сократилось до двух, напомню, что на Formula четыре разъема USB 3.0. Также на один порт eSATA стало меньше.

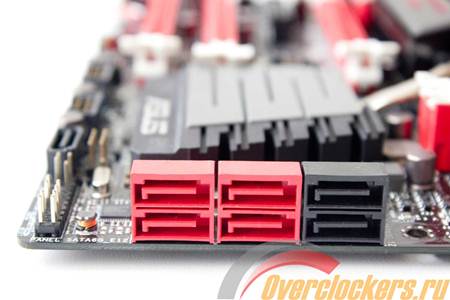

SATA разъемов - семь. Такое нечетное число опять же вызвано габаритами продукта. Стандартное для современных плат перпендикулярное текстолиту расположение получили два разъема SATA 3 Гбит/с, они выполнены черным цветом и реализованы силами чипсета Intel X79 PCH. Еще два разъема, за которые отвечает все тот же набор логики, поддерживают стандарт SATA 6 Гбит/с, они выполнены в красном цвете.
Чтобы подчеркнуть преемственность более быстрого стандарта SATA 6 Гбит/с, еще два разъема выделены красным цветом, но их работа обеспечивается силами сторонней микросхемы. Поскольку возможности чипсета позволяют разместить еще два разъема SATA 3 Гбит/с, то один из них представлен в виде eSATA на задней панели, а второй - в виде внутреннего вертикально расположенного разъема SATA 3 Гбит/с, выполненного также в черном цвете.
реклама

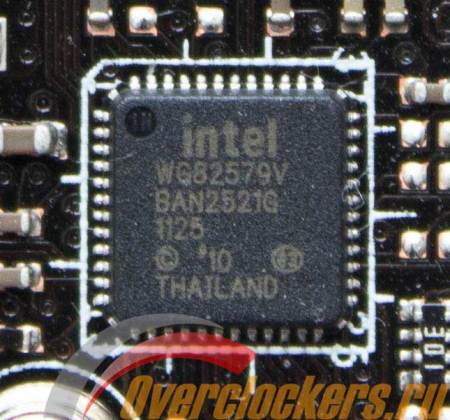

Работу сетевого разъема LAN Ethernet на задней панели обеспечивает микросхема Intel WG82579V. Подобный контроллер используется на всех материнских платах ASUS Rampage IV поколения.

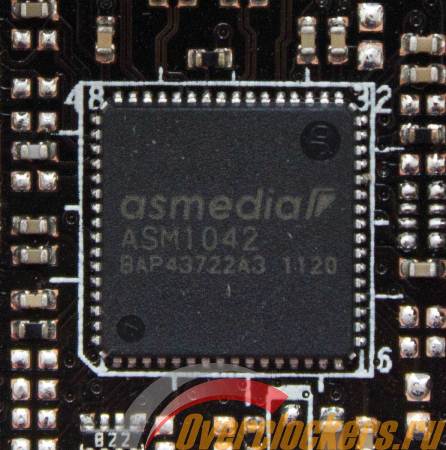

Пара разъемов USB 3.0 на задней панели реализована силами контроллера ASMedia ASM1042.

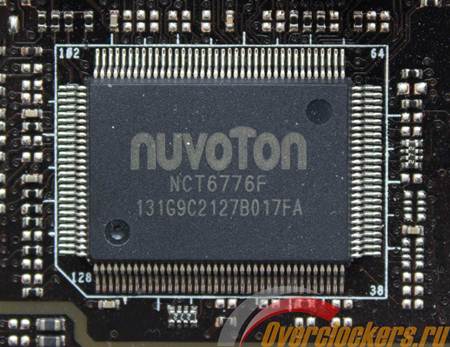

Системный мониторинг представлен Nuvoton NCT6776F.
За звуковые свойства Rampage IV Gene отвечает микросхема SupremeFX III. Стоит отметить, что, судя по будущим продуктам под следующее поколение процессоров Intel, звуковым свойствам материнских плат в компании уделяют пристальное внимание.
реклама

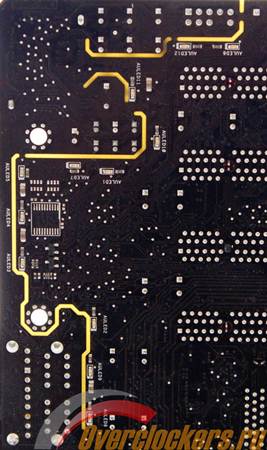

Как и в случае с Formula, от аудиовыходов до аудиочипа SupremeFX III идет незакрашенная полоска по текстолиту, которая с обратной стороны подсвечивается красными светодиодами. На одной из презентаций продуктов ASUS о данной технологии рассказали более подробно – оказывается данная дорожка представляет собой отдельный слой текстолита, по которому и идут все сигналы. Использование такой технологии по заявлениям производителя делает звук более качественным и чистым. А вот аналогично устроенного фирменного логотипа ASUS ROG на Gene уже нет, видимо, опять сказалась экономия места на micro-ATX.

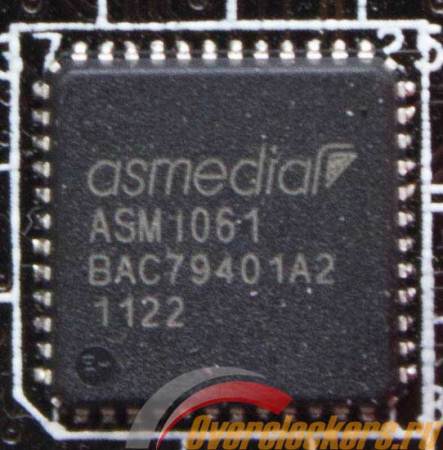

За реализацию пары дополнительных SATA разъемов стандарта 6 Гбит/с отвечает микросхема ASMedia ASM1061.

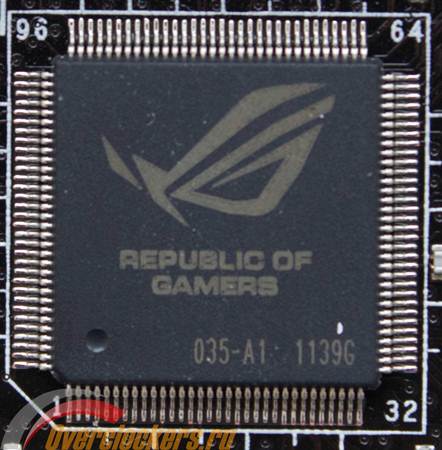

За функции ROG Connect, предположительно, отвечает специальная микросхема с маркировкой Republic of Gamers, которая расположена между слотами PCI Express.

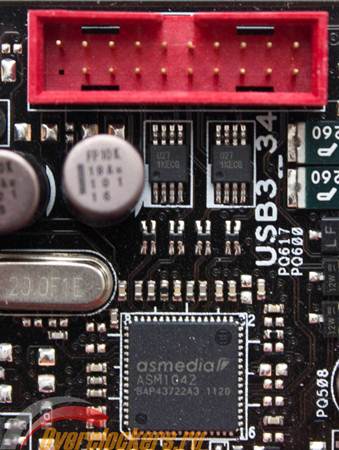

C помощью еще одной микросхемы ASMedia AMS1042 реализован внутренний разъем USB 3.0 для вывода двух портов на переднюю панель корпуса.

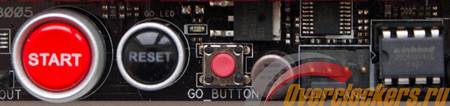

Что мне особенно нравится в материнских платах ASUS форм-фактора micro-ATX и серии Gene, так это расположение кнопок включения, перезагрузки и сброса CMOS внизу платы, как это было изначально реализовано на первых оверклокерских моделях. Рядом с кнопками расположилась и микросхема BIOS, в отличие от старших плат на Gene она всего одна. Наличие одной микросхемы BIOS не является для компании ASUS каким-то недостатком, поскольку всегда можно воспользоваться технологией ASUS USB BIOS Flashback. Признаюсь честно, я не сторонник детального изучения различных фирменных технологий, но описанная на одном из российских форумов проблема меня заинтересовала.
Поскольку анонс Intel Core i7-3820 все-таки задержали, то производители материнских плат, а точнее - программисты BIOS не получили вовремя микрокода для данного CPU. Поэтому на материнских платах ASUS с версиями BIOS, выпущенными ранее января 2012 года, могут возникнуть проблемы запуска платы с данной моделью процессора. Здесь и придет на помощь технология ASUS USB BIOS Flashback, благодаря которой обновить прошивку можно всего лишь при наличии материнской платы, USB-накопителя с записанной на него «правильной» версией BIOS и блока питания. Вставив USB-накопитель и удержав несколько секунд кнопку сброса CMOS, BIOS автоматически начнет обновляться.
В правом верхнем углу печатной платы, там, где на большинстве ASUS Rampage последних поколений размещается OC Zone, расположилась лишь её пародия с индикаторами загрузки системы и точками замера напряжений ProbeIt.
Система питания

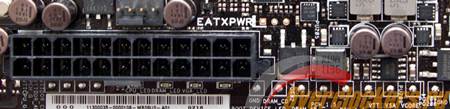

Питание материнской платы ASUS Rampage IV Gene осуществляется с помощью пары разъемов – 24-pin ATX и 8-pin EPS-12V. Использование дополнительного 4-pin разъема питания CPU, видимо, в данном случае не нужно, поскольку плата все-таки не рассчитана на экстремальный разгон. В случае с дополнительным питанием PCI Express все ясно и так, сокращение числа слотов PCI Express нормализовало требования по системе питания.
реклама

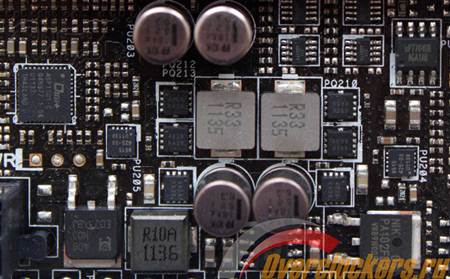

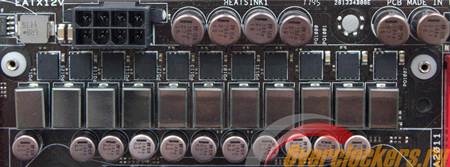

Система питания повторяет собой свои аналоги, установленные на старшие платы Rampage IV Extreme и Formula. Она получила одиннадцать фаз, работающих по схеме 8+3 фазы.

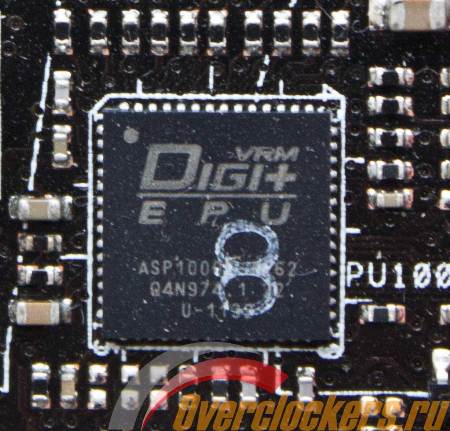

Управление напряжением на CPU и System Agent происходит с помощью микросхемы ASP 1000C, маркированной как VRM Digi+ EPU. Восемь фаз отведено на CPU Voltage и три фазы на System Agent Voltage.

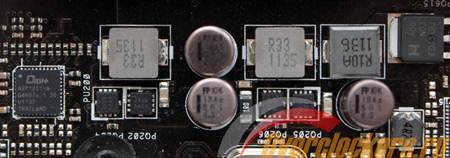

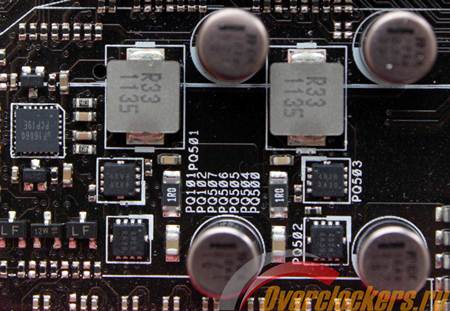

Аналогичная система питания представлена и для оперативной памяти. Фазы продолжают работать в связке 2+2. Две фазы отведено на левые от процессора слоты памяти, две фазы – на правые.
Каждая пара фаз управляется с помощью контроллера VRM Digi+ EPU ASP 1101.
На питание VTT Voltage выделено две фазы. Управление напряжением VTT Voltage осуществляется с помощью микросхемы производства uPI Semiconductor Corporation с маркировкой uP1606.
Система питания ASUS Rampage IV Gene полностью повторяет системы питания Rampage IV Extreme и Formula, что позволяет говорить о высоком уровне и качестве цепи питания данной платы.
