Вступление
Последний в этом году обзор материнских плат с разъёмом AM3+ посвящен Gigabyte 990XA-UD3. Не разводя лишних дискуссий, перейдем сразу к делу, приступив к традиционному описанию упаковки и комплекта поставки.
Упаковка и комплектация
Размеры коробки небольшие, хотя она всё же крупнее, чем у той же ASUS M5A97, бывшей предыдущим объектом исследования.
реклама
Оформление упаковки – буйство маркетологов в чистом виде. На лицевой стороне не обошлось без уже привычных для компании упоминаний про «Ultra Durable 3», двойную толщину медных слоёв и про применение твердотельных конденсаторов с большим ресурсом. Там же можно почерпнуть информацию о наличии двух микросхем BIOS и о питании процессора, построенном по схеме 8+2 фазы. С обратной стороны коробки нет ничего особо полезного, зато реклама продолжается более подробно и на нескольких языках. Ну, хотя бы фотографию материнской платы разместили – по крайней мере, покупатель не купит кота в мешке.
При открытии коробки взгляду предстаёт комплект поставки платы сверху ещё одной картонной коробки:
В комплект поставки входит:
- Заглушка на заднюю панель;
- Четыре кабеля SATA;
- Краткая инструкция по установке, на семнадцати языках, включая русский;
- Руководство пользователя на английском языке;
- Диск с программным обеспечением;
- Гибкий SLI мост.
Видимо, в моду вошла экономия на мостиках CrossFireX в комплектах поставки материнских плат , так что к конкретно этой модели претензий нет. В целом, есть все необходимое для продукта ценового уровня в $100.
При открытии второй коробки взгляду предстаёт непосредственно материнская плата в антистатическом пакете:
Претензий к качеству упаковки нет, плата хорошо зафиксирована в коробке и защищена двумя слоями картона с каждой стороны.
реклама
Дизайн и особенности платы
Gigabyte 990XA-UD3 выполнена в стандартном форм-факторе ATX – 305х244 мм.
Выглядит она не такой уж и бюджетной, чего можно было ожидать, исходя из стоимости, (немногим выше, чем у протестированной ранее ASUS M5A97). «Выдают» материнскую плату разве что небольшие размеры радиаторов северного моста и подсистемы питания, а также пластмассовые «гвозди», используемые в качестве их крепления. Ну, и цветовое оформление типично для продуктов Gigabyte нижнего и среднего ценовых сегментов.
Расположение элементов:
Под DDR3 память распаяно четыре слота, которые оборудованы защёлками с двух сторон:
Видеокарта, установленная в верхний разъем PCI-E X16, не перекрывает доступ к слотам оперативной памяти, а вот к процессорному сокету они расположены довольно близко, как можно видеть из фотографии выше. Хотя материнских плат AM3+, где было бы иначе, я не припомню.
Производителем заявлены режимы работы DDR3 1066 / 1333 / 1600 / 1866 / 2000 (разгон), при этом два последних режима доступны только при использовании AM3+ процессоров AMD Bulldozer. Про режим DDR3-800 скромно умолчали, но с его работоспособностью проблем нет. Максимальный поддерживаемый объём памяти составляет 32 Гбайта, что говорит о поддержке платой модулей в 8 Гбайт.
Нумерация слотов памяти, как и на других платах Gigabyte AM3+ нестандартна. Если считать от сокета слева направо, то она следующая: DDR3_4 - DDR3_2 – DDR3_3 – DDR3_1. Для работы Dual Channel требуется установить планки в разъемы одинакового цвета, то есть либо в DDR3_1 и DDR3_2 (второй и четвёртый), либо в DDR3_3 и DDR3_4 (первый и третий). В руководстве пользователя рекомендуется использовать первый вариант установки. Также никто не запрещает получить Dual Chanel при четырёх плашках памяти.
Роль набора системной логики отведена паре микросхем. Северный мост, AMD 990X:
Если сравнить с «топовым» 990FX, то разница заключается только в количестве линий PCI-E. Поддержка SLI сохранена, хотя это можно было понять и ранее – по наличию SLI моста в комплекте поставки материнской платы.
Судя по маркировке, произведён северный мост на 21-й неделе 2011 года.
реклама

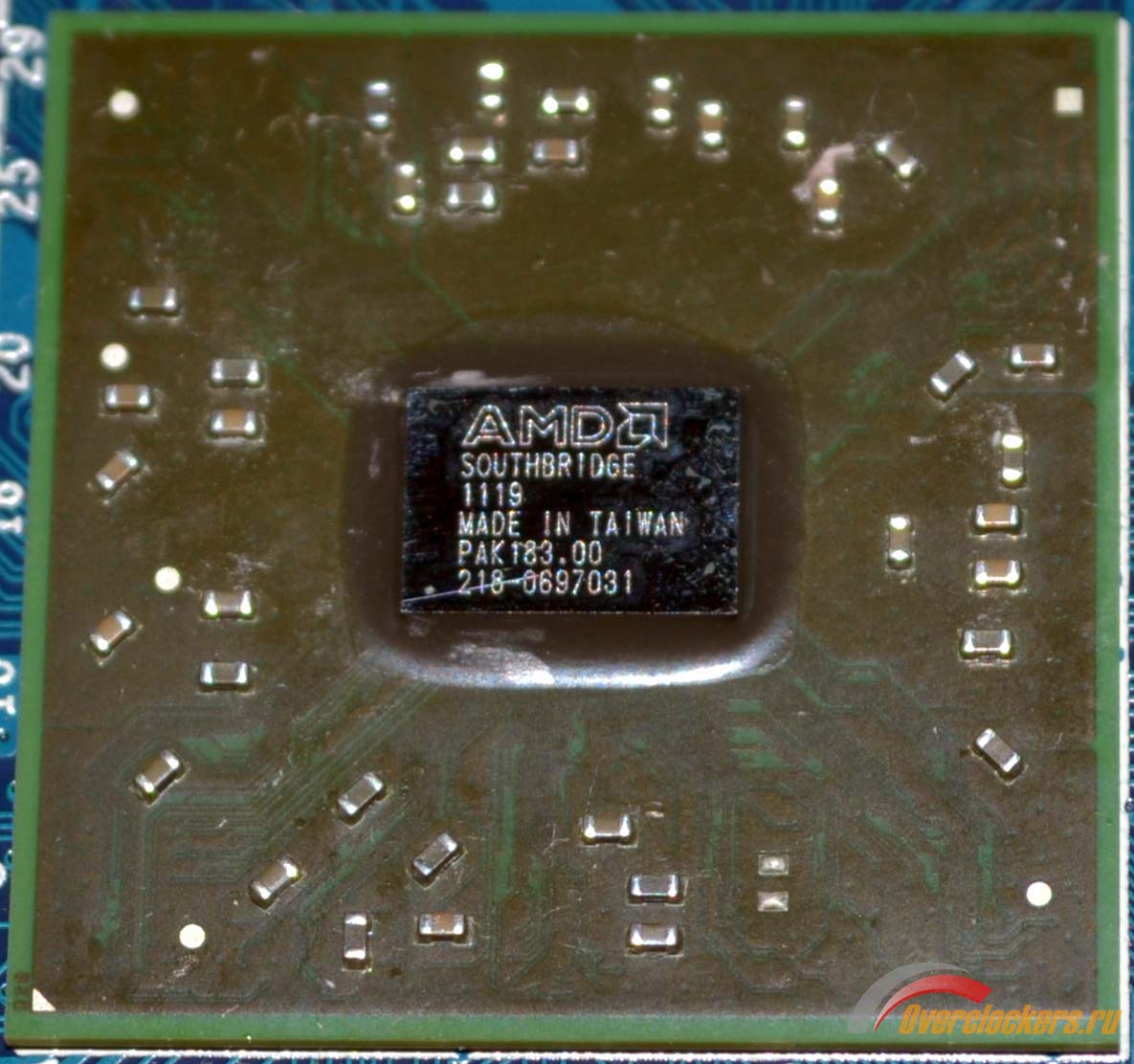

Южный мост ничем не отличается от оного у материнских плат верхнего ценового диапазона – используется всё тот же SB950:
Судя по маркировке, он произведен на 19-й неделе 2011 года.
