Система охлаждения
Система охлаждения представляет собой конструкцию на базе трёх независимых радиаторов: один отводит тепло от силовых элементов материнской платы, два других отвечают за охлаждение северного и южного мостов набора системной логики.

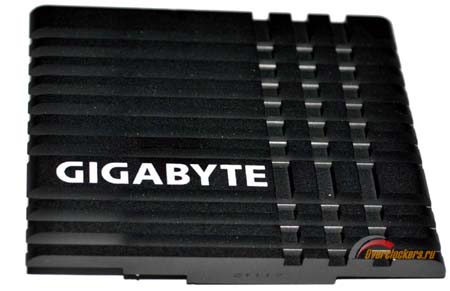

Что интересно, внушительными размерами обладает только теплосъемник южного моста:
Правда, в данном случае большие размеры радиатора не распространяются на его высоту. Вообще, для южного моста такое охлаждение даже избыточно. Отмечу, что в этом случае используется крепление на подпружиненных винтах.
Радиатор северного моста выглядит скромно:
реклама
И крепления дешевые, и сами размеры невелики.
Радиатор силовых элементов материнской платы также не внушает доверия:
Хотя тут многое зависит непосредственно от тепловыделения силовых элементов и от того, куда большая часть тепла рассеивается.

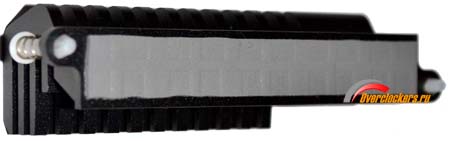

В качестве термоинтерфейса для радиатора силовых элементов используется термопрокладка довольно большой толщины:
Как видно на фотографии выше, проблем в контакте силовых элементов с термопрокладкой нет.

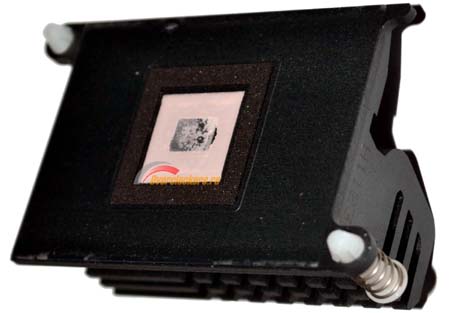

Термоинтерфейсом для северного и южного мостов послужило некое подобие высохшей «жвачки»:
реклама
К слову, оттирается эта субстанция с большим трудом.
Эффективность системы охлаждения проверялась при работе стендового Phenom II X6 1100T на частоте 4240 МГц под тестом LinX, замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64. Так как процессор охлаждается системой водяного охлаждения, то радиаторы материнской платы остаются без обдува. Комнатная температура на момент замера ~21-22 градусов по Цельсию.
Итоговый результат в простое: радиатор над силовыми элементами – 55 градусов, над северным мостом – 72 градуса, над южным мостом – 46 градусов.
В нагрузке температура радиатора северного моста достигала отметки в 86 градусов уже на второй минуте теста, и система уходила в BSOD. Температура радиатора VRM в то же время составляла 74 градуса, а температура радиатора южного моста не изменялась.
В итоге, среди недорогих материнских плат вторая из двух «нишмагла» пройти температурный тест. Хотя система охлаждения, судя по всему, справляется со своими обязанностями лучше, чем у M5A97.
Система питания

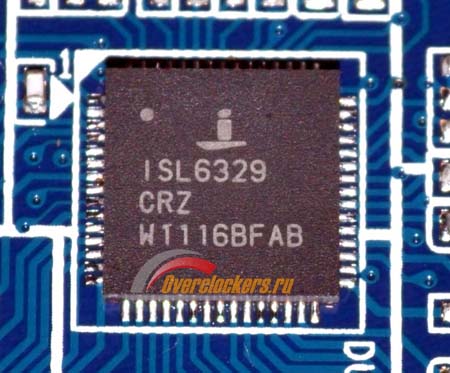

За питание процессора отвечает контроллер Intersil ISL6329:

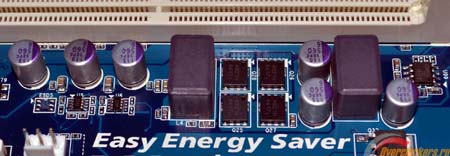

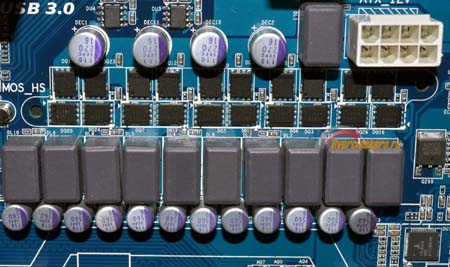

Он шестифазный, в случае с Gigabyte 990XA-UD3 работает, видимо, в режиме 4+1. Удвоителей фаз нет, а дросселя попарно замкнуты как в случае с питанием процессора, так и в случае питания встроенного в него контроллера памяти. Общий вид конвертера питания:

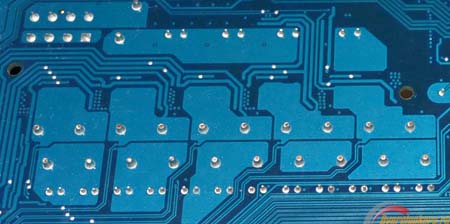

Производителем конвертер заявлен как 8+2. Что радует, так это отсутствие свиста дросселей даже при напряжении питания CPU больше 1.55 В.
Однофазный преобразователь питания памяти построен на базе контроллера Intersil ISL6545 :
реклама
Конвертер питания памяти ничем не выделяется на фоне множества других аналогичных решений.
Технические характеристики
Поддерживаемые процессоры |
|
Системная шина, частота |
|
Системная логика |
|
Оперативная память |
|
Слоты расширения |
|
Поддержка Multi-GPU |
|
Поддержка SATA/RAID |
|
Поддержка eSATA |
|
Поддержка FDD и IDE |
|
Сеть |
|
Аудио |
|
USB 2.0 |
|
USB 3.0 |
|
IEEE-1394 |
|
Системный мониторинг |
|
Питание материнской платы |
|
Разъемы задней панели |
|
Фирменные технологии |
|
Размеры, мм |
|
Форм-фактор |
|
Возможности BIOS Setup

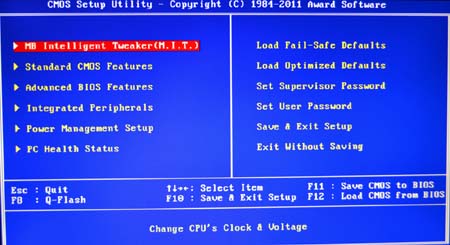

Как и подобает материнским платам Gigabyte, вместо новомодного UEFI используется старый добрый BIOS Award:
Честно говоря, после некоторых разрисованных и тормозных UEFI оболочек (не буду тыкать пальцем на платы имени киберспортсмена) вылизанное годами меню BIOS Award воспринимается с облегчением.

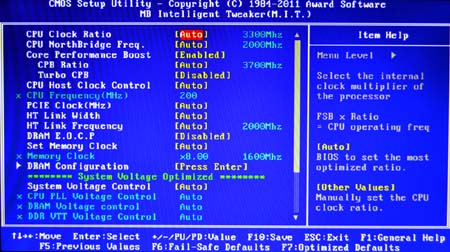

Настройки разгона привычно расположены в разделе MB Intelligent Tweaker (M.I.T.), его возможности рассмотрим подробнее.
Основные предоставляемые материнской платой функции разгона:
- Возможность выставить значение коэффициента умножения процессора в диапазоне от 5 до 35 с шагом 0.5, а так же возможность активации технологии Turbo Core и выбора «турбо-множителя» в том же диапазоне.
- Возможность выставить значение частоты работы шины в диапазоне от 200 до 500 с шагом 1. Его можно как менять при помощи клавиш +/-, так и задавать с цифровой клавиатуры напрямую.
- Возможность выставить частоту работы PCI-E шины в диапазоне от 100 до 150 с шагом 1. Значение можно как менять при помощи клавиш +/-, так и задавать с цифровой клавиатуры напрямую.
- Возможность выбрать одно из четырёх значений частоты работы памяти: DDR3-800/ DDR3-1066/ DDR3-1333/ DDR3-1600 (множители X4/ X5.33/ X6.66/ x8).
- Возможность выбора множителя для частоты работы контроллера памяти в диапазоне от x5 до x20 с шагом 1. «Защиты от дурака» нет, позволяется выставить множитель частоты работы КП выше множителя частоты работы самой памяти, что на самом деле невозможно. Система при таких настройках просто не стартует.
- Возможность выбора множителя для частоты работы HT шины в диапазоне от x1 до x13 с шагом 1. «Защита от дурака» в некоторой степени присутствует, выставить множитель работы HT выше множителя работы контроллера памяти позволяется, однако в данном случае, материнская плата сама выставит множитель для частоты работы контроллера памяти равным множителю частоты работы HT, то есть будет игнорировать пользовательские настройки.
- Возможность выбора одного из профилей DRAM E.O.C.P. (Easy Over Clock Profile). По сути – это меню авторазгона памяти, доступны режимы от DDR3-1600 до DDR3-2400. При выставлении одного из профилей все необходимые настройки материнская плата подбирает сама. Можно задействовать и XMP профиль памяти, если таковой есть в наличии.
Сама организация настроек разгона, как и список доступных функций, совпадает со многими другими материнскими платами Gigabyte.

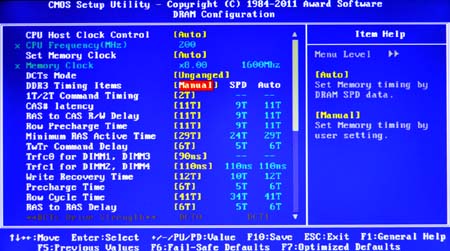

Основные настройки оперативной памяти сосредоточены в меню DRAM Configuration:
Здесь же продублированы настройки для установки частоты системной шины и множителя памяти. Также позволяется выбрать режим работы контроллера памяти между Ganged или Unganged.
Список доступных для изменения таймингов памяти, в порядке их расположения в меню BIOS:
|
значение |
значение |
1T/2T Command Timing |
|
|
CAS# Latency |
|
|
RAS to CAS R/W Delay |
|
|
Row Precharge Time |
|
|
Minimum RAS Active Time |
|
|
TwTr Command Delay |
|
|
Trfc0 for DIMM1, DIMM3 |
|
|
Trfc1 for DIMM2, DIMM4 |
|
|
Write Recovery Time |
|
|
Precharge Time |
|
|
Row Cycle Time |
|
|
RAS to RAS Delay |
|
|
Список доступных к изменению задержек, как и диапазоны доступных значений, полностью совпадает с оным у старшего представителя линейки AM3+ материнских плат - Gigabyte 990FXA-UD7. Оформление меню изменений не претерпело - справа от выставляемого значения показываются те, которые прописаны в SPD оперативной памяти, а так же параметры, которые материнская плата ставит для режима Auto.
Спускаясь по меню ниже, обнаруживаются дополнительные настройки памяти:
|
|
ProcOdt (ohms) |
|
DQS Drive Strength |
|
Data Drive Strength |
|
MEMCLK Drive Strength |
|
Addr/Cmd Drive Strength |
|
CS/ODT Drive Strength |
|
CKE Drive Strength |
|
Addr/Cmd Setup Time |
|
Addr/Cmd Fine Delay |
|
CS/ODT Setup Time |
|
CS/ODT Fine Delay |
|
CKE Setup Time |
|
CKE Fine Delay |
|
Channel Interleaving |
|
Bank Interleaving |
|
DQS Training Control |
|
CKE Power Down Mode |
|
Memclock tri-starting |
|
Радует, что не наблюдается «вырезания» функционала согласно ценовому диапазону материнской платы.
