Обзор и тестирование материнской платы ASRock Fatal1ty 990FX Professional

Оглавление

Вступление

Разочаровавший многих анонс процессоров AMD Bulldozer не помешал производителям материнских плат насытить рынок моделями на базе набора логики AMD 9xx. Новые продукты вполне могут заинтересовать покупателя, учитывая, что они прекрасно работают и со старыми, не теряющими популярности процессорами Deneb/Thuban.

Лицом любого производителя матплат являются его флагманы. Ранее в лаборатории уже были рассмотрены модели ASUS, Gigabyte и MSI на платформе AM3+, пришёл черёд познакомиться с ASRock’ом. Итак, встречаем героя тестирования - ASRock Fatal1ty 990FX Professional.

Начнём его обзор, как обычно, с упаковки и комплектации.

Упаковка и комплектация

302x255  39 KB. Big one: 1500x1266  142 KB 302x255  45 KB. Big one: 1500x1268  243 KB

Как и подобает продуктам подобного ценового диапазона, материнская плата поставляется в коробке больших размеров. Аналогично остальным платам ASRock серии Fatal1ty она оформлена в чёрно-красных тонах, а практически всю лицевую сторону упаковки занимает фотография Джонатана «Fatal1ty» Уэнделла (Jonathan «fatal1ty» Wendell).

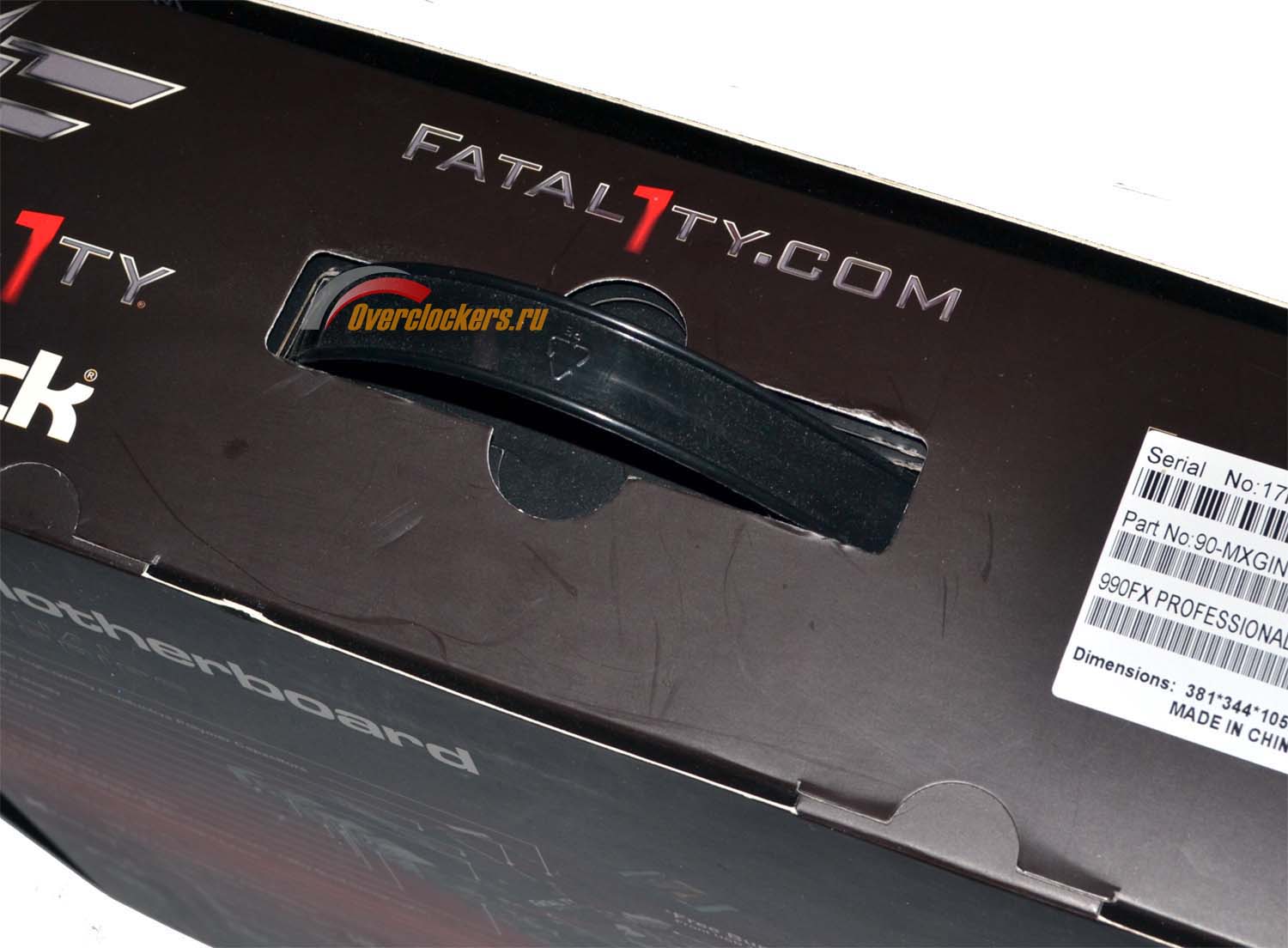

В верхней части коробки можно обнаружить ручку для переноски:

450x331  41 KB. Big one: 1500x1104  124 KB

С учётом габаритов – разумное решение.

Лицевая сторона коробки держится на двух «липучках» и представляет собой откидывающуюся дверцу:

450x204  43 KB. Big one: 1500x679  143 KB

Открыв её, можно увидеть порцию рекламы, а также непосредственно саму материнскую плату через пластиковое окно. Сам принцип упаковки схож с продуктами ASUS серии ROG:

450x305  38 KB. Big one: 1500x1016  113 KB

Так же, как, к примеру, у Crosshair IV Formula и Crosshair V Formula – из одной большой картонной коробки вытаскиваются две поменьше, в одной из которых находится сама плата, в другой – комплект поставки. К слову, на последний производитель не поскупился.

450x334  52 KB. Big one: 1500x1113  154 KB

В него входит:

  • Заглушка на заднюю панель;
  • Шесть SATA-кабелей;
  • Два переходника питания Molex-SATA;
  • Два руководства пользователя, одно посвящено материнской плате, второе – программному обеспечению;
  • Рекламная брошюра, описывающая преимущества XFastUSB;
  • Диск с программным обеспечением и драйверами;
  • Аудиокабель с 3.5мм-штекерами;
  • Заглушка с парой USB 3.0 портов, которую можно установить в лицевую панель корпуса. Помимо всего прочего, в рамке есть отсек для установки 2.5” устройства, к примеру, для SSD или ноутбучного HDD. Вместо отсека для 2.5” устройства можно использовать заглушку для слота расширения задней панели корпуса;
  • Жесткий SLI мост.





Отмечу, что в руководстве пользователя есть и русский язык, однако качество перевода оставляет желать лучшего, хотя прогресс по сравнению с платами на чипсетах 8xx всё же присутствует.

В целом, особых претензий к комплекту поставки нет. Радует, что производитель не стал экономить копейки на таких мелочах, как, к примеру, шлейфы SATA, количество которых совпадает с количеством портов на материнской плате. Конечно, можно придраться к отсутствию мостов для CrossFireX, но ими обычно исправно снабжают графические адаптеры.

Дизайн и особенности платы

Материнская плата ASRock Fatal1ty 990FX Professional выполнена в форм-факторе ATX – 305х244 мм.

290x337  62 KB. Big one: 1500x1743  431 KB 307x337  49 KB. Big one: 1500x1645  346 KB

Выглядит она, как и подобает продукту такой стоимости: массивная система охлаждения, пять разъёмов для подключения вентиляторов и прочая атрибутика. Хотя никаких отличительных черт по сравнению с моделями конкурентов незаметно.

Уже при первом взгляде на материнскую плату можно понять, что она относится к верхнему ценовому сегменту, или, по крайней мере, пытается быть таковой. Это и строгое цветовое оформление, и солидных размеров СО, и конфигурация слотов расширения. Но обо всём по порядку.

Расположение элементов:

450x502  32 KB. Big one: 1041x1162  82 KB


Показать легенду

Под память DDR3 распаяно четыре слота, которые оборудованы защёлками с одной стороны.

450x242  50 KB. Big one: 1862x1000  240 KB

Причём, что примечательно, они расположены снизу, хотя обычно их устанавливают сверху, устраняя тем самым возможность коллизий с верхним разъемом PCI-E.

Производителем заявлены режимы работы DDR3 800 / 1066 / 1333 / 1600 / 1866 / 2100 (разгон), при этом два последних множителя доступны только для процессоров AM3+, а в случае использования ЦП AM3 рабочими будут следующие режимы: DDR3 800 / 1066 / 1333 / 1600. Максимальный поддерживаемый объём равен 32 Гбайтам, что говорит о поддержке платой модулей памяти в 8 Гбайт.

Для работы в двухканальном режиме необходимо устанавливать планки в слоты одинакового цвета. Изначально производителем рекомендуется использовать память в разъемах чёрного цвета (2 и 4).

Роль набора системной логики отведена паре микросхем. Северный мост, AMD 990FX:

450x424  41 KB. Big one: 1300x1224  102 KB

Судя по маркировке, он произведён на 21-й неделе 2011г.





Южный мост, AMD SB950:

450x413  50 KB. Big one: 1161x1065  119 KB

Как видно по маркировке, южный мост «помоложе» и увидел свет на 25-й неделе 2011г.

Конфигурацией слотов расширения должны быть довольны большинство пользователей:

450x455  98 KB. Big one: 1500x1516  365 KB

Сверху вниз это:
PCI-E X1;
PCI-E X16;
PCI-E X1;
PCI;
PCI-E X16;
PCI;
PCI-E X4.

Разве что кому-то может не понравиться конфигурация слотов PCI-E, не подразумевающая микросхем-свитчей: два верхних слота всегда работают в режиме X16, а третьему отведено только четыре линии. Режим 16+8+8 для CrossFireX недоступен.

В правом нижнем углу ASRock Fatal1ty 990FX Professional можно обнаружить шесть SATA портов:

450x158  38 KB. Big one: 1000x351  76 KB

Они относятся к стандарту SATA 6 Гбит/с и обеспечиваются силами южного моста материнской платы, сторонние контроллеры не применяются.

Тут же недалеко можно обнаружить «примочки», упрощающие жизнь оверклокера, такие как кнопки включения и перезагрузки системы, а так же индикатор POST-кодов:

450x210  43 KB. Big one: 1000x466  92 KB

Кнопки включения/перезагрузки системы оснащены подсветкой:

450x187  25 KB. Big one: 1000x416  38 KB

Практическая польза может и невелика, но смотрится вполне красиво. После загрузки системы индикатор POST-кодов не несёт смысловой нагрузки, в зависимости от настроек BIOS’а он либо гаснет, либо показывает код «AA».
