Вступление

Анонс Bulldozer’a получился неоднозначным. Кто-то остался в недоумении, кто-то даже разочарован, а некоторые усмотрели в этом новые перспективы. Всё свидетельствует о спорности продукта AMD.

Однако производители материнских плат не перестают радовать пользователей анонсами новых решений для платформы Zambezi. В первую очередь широко представлены линейки топ-класса, ориентированные на самые производительные модели. Речь идёт о чипсетах 990-й серии.

Если сделать шаг назад и обратиться к истории, то к высшему сегменту причислялись два набора логики, AMD 890FX и 890GX, последний из которых был с интегрированным графическим ядром. Сейчас ситуация несколько изменилась, и видеоядра переезжают непосредственно на один кристалл с процессором. Эта идея преследует несколько целей среди которых экономия, как энергии, так и средств на техническую реализацию. Вдобавок производится негласный захват рынка видеоадаптеров. К слову, компания Intel может с уверенностью сказать, что она реализовала X процессоров с интегрированной графикой, например, Core i7-2600K. Фактически же может быть и так, что только десять процентов их пользователей используют графическое ядро.

В сегменте графических рабочих станций и игровых компьютеров применение интегрированных видеопроцессоров не совсем понятно. Это выглядит как ненужный балласт, ведь в системе всё равно присутствует несравнимо более мощный видеоадаптер, а может даже несколько. И здесь обе компании, AMD и Intel, сошлись в единой концепции. Нет смысла говорить о заимствовании, каждый шёл своим путём, вследствие чего свет увидели линейки Llano и Sandy Bridge. Но они относятся к среднему сегменту. Что касается высокопроизводительного, то оба вендора решили не включать видеоядро в состав своих топовых процессоров и наборов логики.

Тем не менее, AMD не ограничилась одним только 990FX, представив 990Х, который лишён интегрированной графики и несколько уступает в функционале старшему брату. Раньше почётное место занимал чипсет с буквами GX, что символизировало о наличии встроенного видеоядра, но времена меняются, и оно осталось не у дел.





В данном материале будет рассмотрен интересный продукт компании ASUS, основанный на наборе логики 990Х, а именно M5A99X EVO, которая является самым ярким представителем. Её напарником станет AMD FX-8120.

424x348  44 KB

Упаковка и комплектация

Коробка уже несколько традиционна для материнских плат ASUS среднего ценового сегмента. Все тот же чёрный фон и яркие желто-зеленые надписи.

450x357  48 KB. Big one: 1000x793  184 KB

Дополнительно в фоне присутствуют точки с градиентным переходом с белого на чёрный, образующие узор. Они отличаются, тактильно выступая на поверхности. В левом верхнем углу красуется логотип производителя. Справа в кольце золотистого цвета находятся изображения двух микросхем с надписями TPU и DIGI+ VRM. Эта эмблема свидетельствует о реализации одноимённых технологий. Ниже по центру, ближе к левому краю большими буквами указано наименование модели. В самом низу слева есть пять эмблем, которые также демонстрируют наличие тех или иных технических решений. В правом нижнем углу расположились еще два логотипа. Первый гласит о поддержке процессоров AM3+, а второй - о том, что продукт построен на базе чипсета AMD девятой серии.

Переворачиваем коробку и видим привычную картину.

450x364  58 KB. Big one: 1000x808  242 KB

Сверху идет наименование модели, под ним находится небольшая фотография платы, а ещё ниже - спецификации. Правее есть четыре вставки с описанием ключевых технических решений. Вверху справа расписаны преимущества DIGI+ VRM.

Настал момент заглянуть внутрь коробки.





450x243  26 KB. Big one: 1000x541  93 KB

Сверху в специальном картонном лотке лежит плата, упакованная в антистатический пакет. Под ней находятся информационные носители и аксессуары.

450x252  23 KB. Big one: 1000x560  82 KB

Не совсем обычное решение, чаще бывает наоборот - сверху упакован комплект поставки, а ниже располагается плата.

К информационному сопровождению относится следующее:

450x355  31 KB

  • M5A99X EVO User Guide (руководство пользователя материнской платы);
  • DVD диск с программным обеспечением и драйверами.

Вместе с диском в конверте можно заметить наклейку. Теперь посмотрим на количество аксессуаров.

450x307  28 KB

  • Четыре кабеля SATA 6 Гбит/с;
  • Заглушка на заднюю панель;
  • Два коннектора Q-Connector;
  • Мостик SLI.





Не густо, но все самое необходимое есть. Не стоит удивляться наличию мостика SLI, ведь официально он поддерживается старшими наборами логики, а именно - AMD 990FX и 990X.

Дизайн и особенности платы

ASUS M5A99X EVO - полноразмерная ATX плата с габаритами 305 х 245 мм. Цветовая палитра разъёмов, радиаторов и текстолита уже традиционна для моделей среднего ценового сегмента компании ASUS.

450x368  57 KB. Big one: 1500x1227  460 KB

Как всегда, налицо безупречное качество исполнения, которое выражается в аккуратной пайке и ровном расположении элементов. Производитель рапортует о поддержке всех процессоров AM3 и AM3+. Для них на плате распаян разъём, маркированный как SOCKET AM3b.

450x360  49 KB. Big one: 1000x799  181 KB

Для поддержки памяти типа DDR3 предусмотрено четыре слота чёрного и голубого цветов, обозначающих соответственно два независимых канала. Они чередуются через один. Уже традиционно проблемой может стать совместимость модулей с высокими радиаторами и громоздких процессорных кулеров. Разъемы оборудованы защёлкой только с одной стороны, с другой находится фиксатор.

450x210  32 KB. Big one: 1000x466  120 KB

Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / 1866 / 2133 (разгон) МГц. Конечно, многое зависит от конкретного экземпляра процессора, ведь контроллер интегрирован в него, и поэтому такие частоты не всегда достижимы на практике. А процессоры AMD 100-й серии и вовсе ограничены значениями DDR3 1066 и 1333. Максимальный допустимый объём – 32 Гбайта достигается путём установки четырёх модулей по 8 Гбайт.

Питание подаётся на плату посредством двух разъёмов: основного 24-х и дополнительного 8-ми контактного. Есть возможность использовать подключение по формуле 24+4.





Основной управляющий ШИМ-контроллер перемаркирован ASUS как ASP1000C.

450x403  58 KB

При этом можно насчитать восемь фаз, которые, скорее всего, работают по формуле 6+2.

450x203  32 KB. Big one: 1000x451  121 KB

На каждую из них приходится по два мосфета 5030AL на нижнее плечо и по одному 7030AL на верхнее. Часть из них расположена с обратной стороны платы.

450x202  29 KB. Big one: 1000x449  117 KB

Кроме того, на каждую фазу приходится один драйвер с маркировкой 8510 670 – 09 и катушка индуктивности в ферритовом корпусе. Все конденсаторы на плате твердотельные.

Силовые элементы закрывает один из радиаторов системы охлаждения. Он соединён тепловой трубкой с другим, отводящим тепло от северного моста.

200x120  6 KB. Big one: 1000x600  61 KB 200x120  5 KB. Big one: 935x600  53 KB 200x120  7 KB. Big one: 1000x629  72 KB

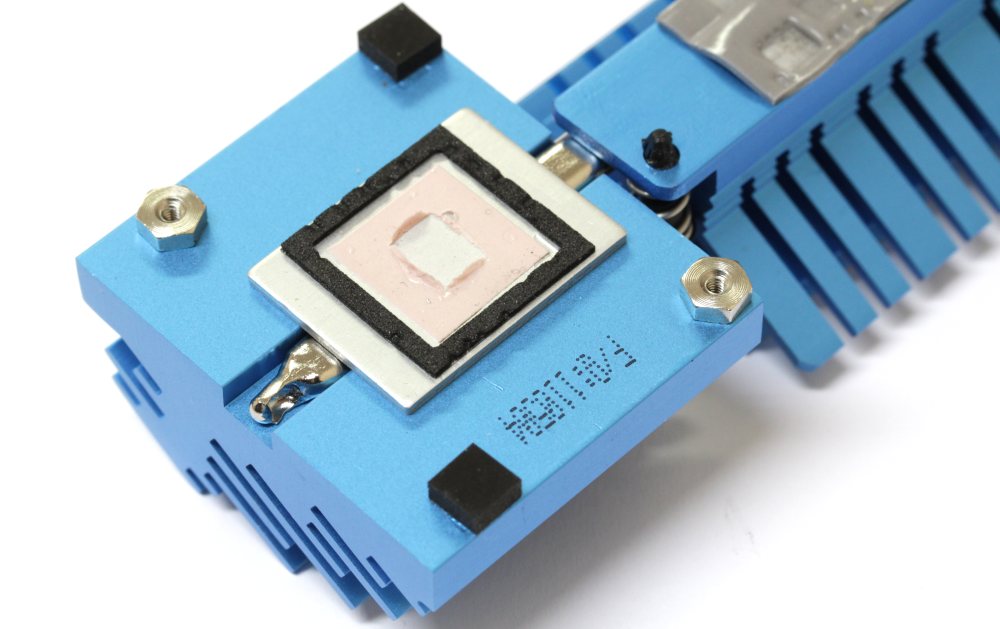

Первый из них монолитный, с канавкой в боковой части по всей его длине. В ней располагается тепловая трубка, которая зафиксирована там при помощи клея. Дальше она идёт ко второму. А вот он уже состоит из алюминиевого основания и верхней части из того же материала, между которыми находится тепловая трубка. Она размещается в специальной канавке, проделанной в верхней части и также держится за счёт клея. В качестве термоинтерфейса мосфетного радиатора используется терморезинка толщиной около 1 мм, а у его соседа по тепловой трубке можно обнаружить розовую «терможвачку».

Южный мост накрывает небольшое устройство теплоотвода. Этот радиатор так же, как и мосфетный, монолитной конструкции и изготовлен из алюминия.

300x250  11 KB. Big one: 800x671  53 KB 300x250  12 KB. Big one: 800x635  50 KB

Его габариты и площадь оребрения невелики, они вполне соответствуют небольшому количеству выделяемого тепла. В качестве термоинтерфейса снова применена розовая «терможвачка».

После снятия теплорассеивателей взору предстают логические чипы AMD 990X и SB950.

300x300  18 KB. Big one: 1000x1000  144 KB 300x300  21 KB. Big one: 1000x1000  143 KB

Можно их сравнить с 890FX и SB850.

300x150  12 KB. Big one: 1500x750  167 KB 300x150  14 KB. Big one: 1500x750  184 KB

Разница не столь ощутима, отсюда возникает логичный вопрос: «Не водят ли нас за нос в этой цепочке 790FX – 890FX – 990FX (X)?».
