Обзор и тестирование материнской платы ASRock Fatal1ty 990FX Professional (страница 2)
реклама

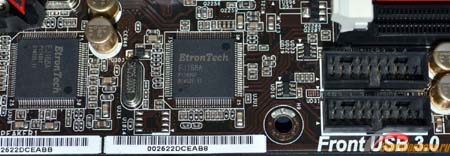

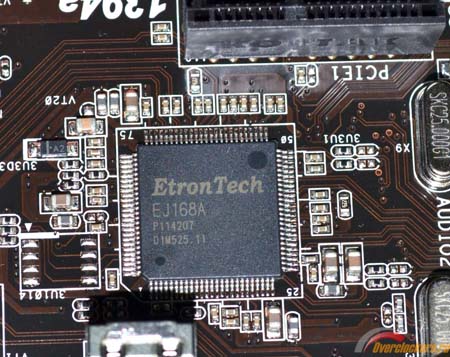

Пара EtronTech EJ168A находится недалеко от края платы у слотов оперативной памяти:
Собственно, чуть правее двух контроллеров можно видеть и пару колодок для подключения четырёх USB 3.0 портов.
Ещё один EtronTech EJ168A находится у панели I/O материнской платы и обеспечивает поддержку ещё двух USB 3.0:
Там же можно обнаружить ещё пару контроллеров.
реклама

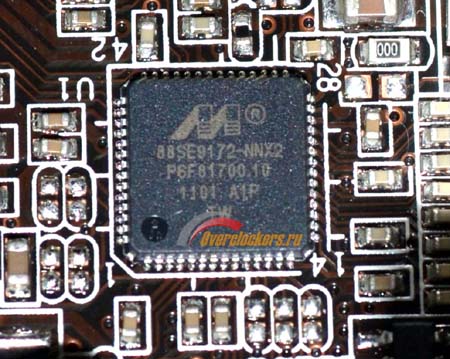

За поддержку пары портов eSATA отвечает Marvell 88SE9172:

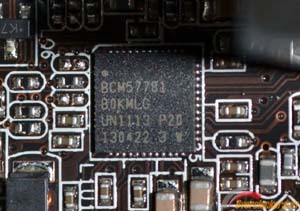

В качестве сетевых контроллеров используется пара микросхем Broadcom BCM57781:
Собственно, портов LAN на материнской плате два.

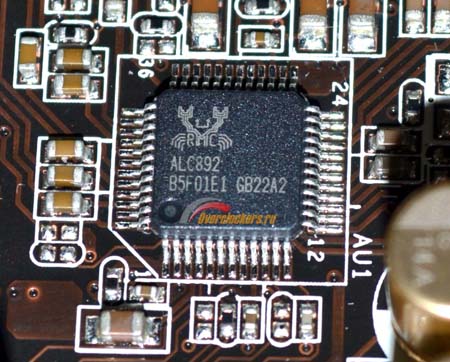

За поддержку восьмиканального звука отвечает Realtek ALC892:

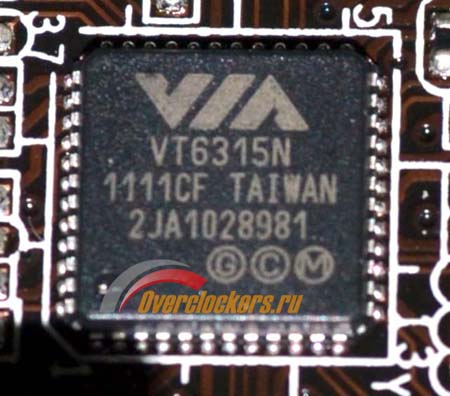

Два порта IEEE1394 (один расположен на задней панели материнской платы, другой распаян в виде колодки для подключения к передней панели корпуса) реализованы при помощи контроллера VIA VT6315N:
реклама

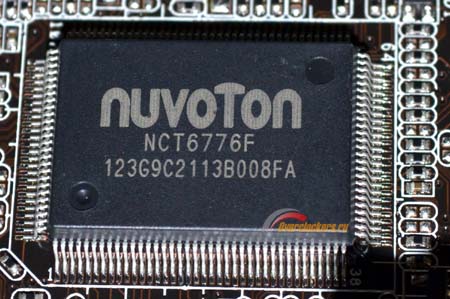

В качестве Multi-IO применяется микросхема Nuvoton NCT6776F.

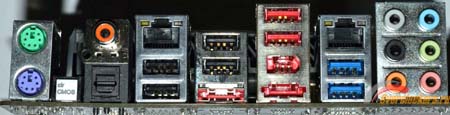

На задней панели ASRock Fatal1ty 990FX Professional расположены:
- Два PS/2 порта для клавиатуры/мыши;
- Кнопка Clear CMOS;
- Оптический и коаксиальный выходы S/PDIF;
- Два порта USB 3.0;
- Пять портов USB 2.0;
- Один x «Fatal1ty Mouse Port» (USB 2.0);
- Два порта eSATA3;
- Два порта LAN;
- Один порт IEEE 1394;
- Шесть аудиовходов/выходов 3.5-мм mini-jack.
Набор портов за исключением кнопки Clear CMOS вполне привычен.

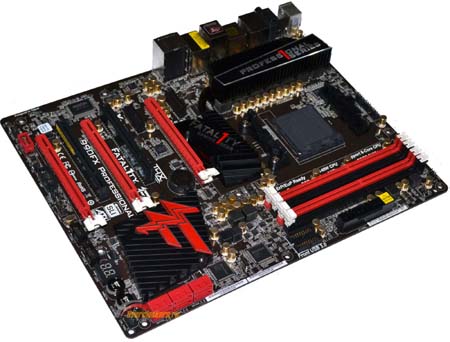

Ниже - фотография материнской платы, позволяющая оценить высоту компонентов:
Система охлаждения
Система охлаждения представляет собой конструкцию на базе трёх радиаторов, два из которых объединены тепловой трубкой. Теплорассеиватель, отводящий тепло от силовых элементов материнской платы, соединён тепловой трубкой с радиатором северного моста:
Их размеры весьма внушительны, хотя площадь оребрения могла бы быть и побольше.
Отводом тепла от южного моста занимается отдельный теплосъемник, так же немалых размеров:
реклама
С учётом почти полного отсутствия тепловыделения южного моста – лучше бы соединили этот радиатор с парой других, увеличив тем самым эффективность отвода тепла от элементов VRM и от северного моста.

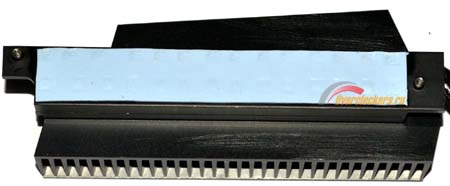

В качестве термоинтерфейса для силовых элементов материнской платы применяется термопрокладка:
Как можно видеть по фотографии выше, проблем с контактом между силовыми элементами и радиатором нет, хотя термопрокладка тонкая.

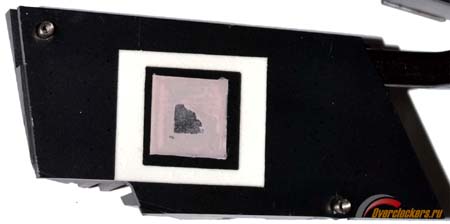

В качестве термоинтерфейса для северного и южного мостов используется некое подобие высохшей и затвердевшей «жвачки»:
Эта субстанция даже не оттирается, а скорее соскабливается.
Отмечу, что для всех трёх радиаторов используется крепление на подпружиненных винтах, а не на пластмассовых «гвоздях».
Эффективность системы охлаждения проверялась при работе стендового Phenom II X6 1100T на частоте 4267 МГц под тестом LinX, замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64. Поскольку процессор охлаждается системой водяного охлаждения, то радиаторы материнской платы остаются без обдува. Комнатная температура на момент замера ~21-22 градуса по Цельсию.
Итоговый результат: радиатор над силовыми элементами – 68 градусов, над северным мостом – 70 градусов, над южным мостом – 42 градуса.
При этом не обходится без троттлинга, то есть данный температурный режим уже активирует алгоритмы защиты материнской платы. Неясно, на температуру чипсета это завязано или на температуру силовых элементов, но при 4267 МГц/ 1.55 В систему удаётся довести до уровня производительности 43-44 Гфлопс (при нормальном результате 80-81), а при 4000 МГц/ 1.4 В - до 62 Гфлопс (при нормальном результате 76-77). При наличии обдува вентилятором (80 мм, 1800 об/мин) температура радиаторов стабилизируется на отметке около 42-45 градусов, и о троттлинге речи, разумеется, уже не идёт.
Система питания
За питание процессора отвечает контроллер Chil CHL8328:
Он восьмифазный, в случае с данной материнской платой работает в режиме 6+2.

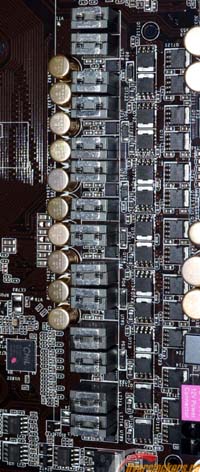

Общий вид конвертера питания CPU:

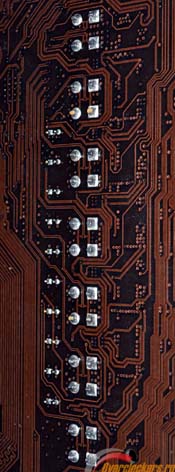

Никаких удвоителей фаз в преобразователе питания нет. Да и в случае с питанием процессора видно, что дроссели попарно замкнуты между собой. Так же, попарно замкнуты между собой и мосфеты, коих приходится четыре штуки на каждую фазу. В качестве драйверов используются ST 6743, маркировка мосфетов нечитаема. В случае с питанием встроенного в процессор контроллера памяти (на фотографиях сверху) дроссели между собой не замкнуты, а на каждую фазу приходится по драйверу и паре мосфетов. Производителем преобразователь питания процессора заявлен как 12+2.
Из неприятных особенностей можно отметить, что при серьёзной нагрузке (например, стендовый Thuban на 1.45 В+) дроссели начинают свистеть, и чем нагрузка выше – тем громче свист. Выше при рассмотрении системы охлаждения уже была описана ситуация с троттлингом.

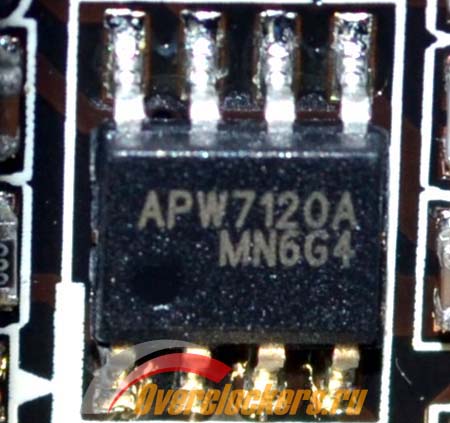

Конвертер питания памяти однофазный, построен на базе контроллера Anpec APW7120A:

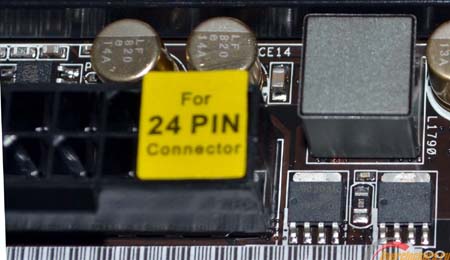

Общий вид преобразователя питания:
Для питания памяти такого преобразователя должно хватить.
