Обзор и тестирование материнской платы Foxconn Rattler

Оглавление

Вступление

Очень часто производители компьютерных комплектующих отождествляют свои устройства с автомобилями. Более того, есть даже серии ноутбуков, посвящённых таким маркам как Ferrari и Lamborghini. Не остаются без внимания и системные компоненты. Стоит вспомнить радиатор системы охлаждения видеокарт PowerColor, выполненный в виде силуэта болида, или устройство теплоотвода на материнских платах ASRock, по форме напоминающих плиту двигателя внутреннего сгорания, да ещё и с символичной надписью V8.

Логику производителей понять можно. Автомобиль ассоциируется со скоростью, мощью, символизирует успех и состоятельность, а значит некоторых потенциальных покупателей подобный маркетинговый ход может привлечь.

Данное тестирование посвящено не совсем обычному продукту. Это материнская плата производства компании Foxconn, относящаяся к серии Quantum Force, ориентированной на компьютерных энтузиастов. Выполнена она на популярнейшем логическом чипе семейства Cougar Point – Intel P67 Express. А называется это чудо творения – Foxconn Rattler.

450x391  42 KB. Big one: 1500x1303  303 KB

Название, мягко говоря, не ласкает слух, а если обратиться к англо-русскому переводчику, то и вовсе можно зайти в тупик. Но довольно слов, ключ на старт, поехали!

Упаковка и комплектация





Коробка выглядит симпатично, но краски какие-то блеклые, изображение недостаточно чёткое, глянцевое покрытие отсутствует. Полиграфия явно подкачала.

338x450  36 KB. Big one: 1127x1500  242 KB

На лицевой части упаковки можно увидеть эффектный автомобиль. Он занимает наибольшую часть пространства. Это традиционный американский muscle-car, завораживающий своими очертаниями. В левом верхнем углу указана серия - Quantum Force, а под ней логотип производителя. Ниже под наклоном следует надпись «Rattler motherboard», от которой отходят языки пламени. В самом низу ненавязчиво упоминается об Intel. Переворачиваем коробку.

341x450  45 KB. Big one: 1137x1500  315 KB

Сверху посередине красуется уже знакомое - «Rattler motherboard». Слева от него расположен «щит» Quantum Force. Ниже справа есть небольшая фотография платы. Дальше идут различные вставки с описанием используемых технологических решений. Настало время заглянуть в коробку.

450x241  26 KB. Big one: 1500x804  200 KB

В её недрах скрываются ещё две картонные упаковки. В одной из них находится сама плата в антистатическом пакете, на подложке из вспененного полиэтилена.

450x239  22 KB. Big one: 1500x797  207 KB

На изображении упаковка частично снята, чтобы продемонстрировать ещё часть вспомогательных элементов, обеспечивающих дополнительную защиту при транспортировке. Это достаточно толстый кусок вспененного полиэтилена серого цвета.

450x244  13 KB





Другая коробка, находящаяся внутри, содержит на своей крышке логотип Quantum Force.

450x300  30 KB

Открыв её, обнаруживаем картонный разделитель, который позволяет аккуратно разложить инструкции и аксессуары. Среди информационных носителей можно найти следующее:

450x354  32 KB. Big one: 1500x1179  223 KB

  • User Manual (руководство пользователя по материнской плате);
  • Quick Install (плакат с изображением платы и инструкцией по монтажу);
  • DVD диск с программным обеспечением и драйверами.

Теперь взглянем на аксессуары:

450x341  35 KB

  • Три кабеля SATA 6 Гбит/с;
  • Два кабеля SATA 3 Гбит/с;
  • Два переходника питания SATA - MOLEX;
  • Один шлейф IDE;
  • Задняя планка (два USB 2.0 + один IEEE 1394);
  • Заглушка на заднюю панель.

Комплект неплох, но не тянет на эксклюзив или приставку «Deluxe». В распоряжении присутствует всё самое необходимое, а планка с дополнительным портом IEEE1394 и парой USB 2.0 вообще приятный бонус.

Дизайн и особенности платы





Плата форм-фактора ATX с поддержкой всех настольных моделей процессоров в конструктиве s1155. Качество пайки находится на высоком уровне, элементы расположены ровно, излишков припоя и флюса нет, все конденсаторы твердотельные.

374x450  60 KB. Big one: 1248x1500  485 KB

Сразу бросается в глаза фирменная, для этой серии плат, красно-чёрная расцветка, две микросхемы BIOS, пять разделённых на две группы кнопок и контактные площадки для замера напряжений на различных компонентах.

Питание на плату подаётся посредством двух разъёмов: основного 24-х и дополнительного 8-ми контактного. О других вариантах подключения ничего не сообщается.

Под память типа DDR3 распаяно четыре слота красного и чёрного цветов. Производителем заявлено о поддержке режимов работы DDR3 1066 / 1333 / 1600 / 1866 (разгон) / 2133 МГц (разгон) МГц. Для активации двухканального режима необходимо установить модули в разъёмы одного цвета. Так же, как и на большинстве плат, они чередуются через один.

450x300  56 KB. Big one: 1000x667  187 KB

Инженеры, проектировавшие плату для энтузиастов немного замечтались, разместив слоты памяти слишком близко к процессорному сокету, в результате чего я оказался в затруднительном положении при установленном кулере Termalright Silver Arrow.

450x378  47 KB. Big one: 1000x841  162 KB

Как видите, пришлось открутить один «гребешок», венчающий радиатор модуля, иначе он никак не умещался. Так что будьте осторожны при выборе «планок» памяти с высокими радиаторами или массивного процессорного кулера.





Схема питания процессора выполнена по формуле 6+2.

450x357  62 KB. Big one: 1000x793  253 KB

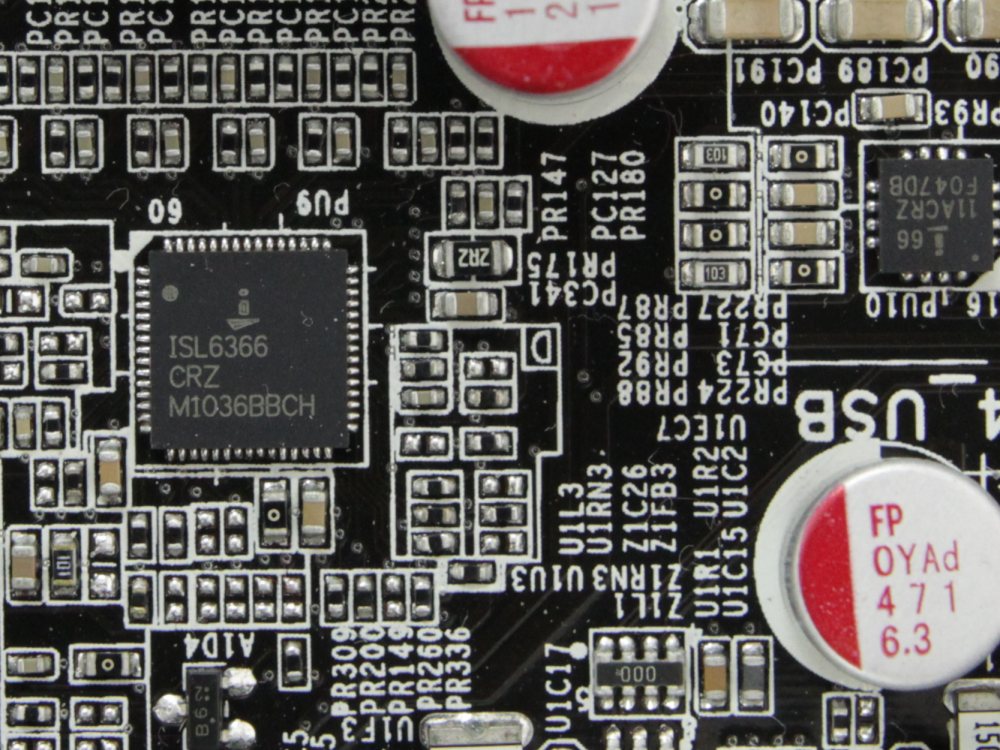

Первые шесть фаз обеспечивает контроллер Intersil ISL6366.

450x338  55 KB. Big one: 1000x750  177 KB

Две - микросхема STMicroelectronics L6758A.

450x389  53 KB

В сборке представлены ультракомпактные мосфеты в упаковке DirectFET производства компании International Rectifier с маркировкой 6714 и 6712.

450x358  32 KB

Применяются катушки индуктивности фирмы Coiltronic 1007R3.

450x341  40 KB. Big one: 1000x757  134 KB

Система питания выглядит более чем внушительно, можно рассчитывать на хороший разгонный потенциал.

Telegram-канал @overclockers_news - это удобный способ следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Страница 1 из 4
