Обзор и тестирование материнской платы ASUS Sabertooth 990FX

19 сентября 2011, понедельник 07:00

Оглавление

Вступление

Ещё не вышел Bulldozer, а рынок уже наводнили множество плат под сокет AM3+. Причём совершенно разных категорий: от бюджетных моделей на предыдущих чипсетах AMD 760G/880G до топовых версий на новейшем наборе логики AMD 990FX + SB950. После знакомства с данным материалом можно будет убедиться, что новый чипсет не такой уж революционный. А если уж до конца быть справедливым, то он и вовсе не заслуживает подобного индекса ввиду отсутствия сколь-нибудь значимых изменений.

Однако производители уже вовсю начали экспансию на рынок новинок, базирующихся на этом наборе логики. Один из лидеров – компания ASUS, подготовившая сразу несколько плат для разных серий и впервые в истории пополнившая помимо привычной линейки ROG (Republic of Gamers, ориентированной на энтузиастов) модельный ряд The Ultimate Force продуктом для поклонников фирмы AMD. Встречаем - ASUS Sabertooth 990FX.

413x360  40 KB

Эту новинку ждали многие поклонники двух компаний. Ведь до недавнего времени серия TUF была прерогативой различных платформ Intel. И вот теперь в лагере «зелёных» пополнение в высшем ценовом сегменте.

Упаковка и комплектация

Коробка выглядит традиционной для плат серии The Ultimate Force.





450x357  35 KB. Big one: 1000x793  138 KB

Её фон стилизован под фрезерованный металл. В центре крупными буквами надпись Sabertooth 990FX, в левом верхнем углу красуется логотип TUF и эмблема с упоминанием пятилетней гарантии. Лицевая часть откидывается и под ней можно увидеть не ожидаемое окошко с платой, а описание различных технологических решений.

436x450  38 KB. Big one: 969x1000  151 KB

На обратной стороне сверху крупными буквами написано наименование модели – Sabertooth 990FX, а слева - еще одно лого TUF.

450x359  38 KB. Big one: 1000x797  161 KB

Под ним можно увидеть небольшую фотографию платы. Правее от неё есть четыре вставки с описанием особенностей продукта. Ниже, в отдельном окошке приведена краткая спецификация модели.

Теперь настал момент заглянуть внутрь.

450x300  31 KB. Big one: 1000x667  95 KB

Открыв крышку, можно увидеть плату в чёрном картонном лотке и в антистатическом пакете, накрытую пластиковой прозрачной крышкой. Под этим контейнером скрывается ещё один, с инструкциями и аксессуарами.

450x300  29 KB. Big one: 1000x667  85 KB





Среди информационных носителей можно обнаружить следующее:

450x282  27 KB. Big one: 983x617  104 KB

  • User Guide (руководство пользователя по материнской плате);
  • Warranty Notice (брошюра с описаниями условий пятилетней гарантии);
  • Certificate of reliability (сертификат о прохождении тестов);
  • Наклейка TUF Inside;
  • DVD диск с программным обеспечением и драйверами.

В очередной раз при обзоре материнской платы линейки TUF в комплекте находится сертификат о прохождении тестовых испытаний. Однако это вовсе не означает, что их прошёл данный конкретный образец, поскольку никакого номера у него нет, и он никак не привязан к серийному номеру платы.

Обратим теперь взор на аксессуары:

450x385  31 KB. Big one: 1000x855  118 KB

  • Четыре кабеля SATA 6 Гбит/с;
  • Мостик SLI;
  • Два коннектора Q-Connector;
  • Заглушка на заднюю панель.

Комплект не тянет на эксклюзив. Более того, учитывая высокую стоимость платы, он очень скуден. Можно было расширить комплект, добавив хотя бы парочку дополнительных планок. Или доукомплектовать плату ещё двумя дополнительными портами USB 3.0 (распаянный разъём нового интерфейса есть на плате) с возможностью монтажа их в отсек 3,5” или на заднюю панель.

Дизайн и особенности платы

ASUS Sabertooth 990FX - материнская плата форм-фактора ATX, с соответствующей линейке The Ultimate Force цветовой гаммой. Текстолит тёмно-коричневого цвета; радиаторы зелёно-чёрные, разъемы в свою очередь бежевые, коричневые и чёрные.





450x376  60 KB. Big one: 1000x836  249 KB

Рамка вокруг процессорного разъема несколько необычна и состоит из двух независимых пластиковых креплений. С обратной стороны по-прежнему размещена металлическая пластина, предотвращающая от прогибания текстолита при установке массивного кулера.

450x258  39 KB. Big one: 1000x574  167 KB

Все платы для AM3+ оборудованы подобными устройствами крепления систем охлаждения. Между тем, отверстия и выступы для установки альтернативных кулеров полностью совместимы с прошлым сокетом – AM3. Непонятно, зачем нужно было менять верхнюю часть элементов крепления, но зато это явный элемент отличия от предыдущего процессорного конструктива.

Плата запитывается от двух разъёмов ATX: 24-х контактного и 8-ми контактного, что вполне подходит для современных блоков питания. Можно использовать и старые модели с формулой 20+4, но это может негативно отразиться на разгонном потенциале, поскольку для дополнительного питания процессора предусмотрен 8-ми пиновый разъём. Как и на всех последних моделях плат производства компании ASUS, здесь есть защита от скачков напряжения в сети, которая называется Anti-surge.

Для памяти типа DDR3 предусмотрено четыре слота бежевого и коричневого цветов. Они оборудованы с одной стороны фиксаторами, а с другой классическими защёлками. Подобная конструкция очень удобна и позволяет легко устанавливать и вынимать планки.

450x138  25 KB

Производителем заявлена поддержка модулей памяти стандарта DDR3 1066 / 1333 / 1600 / 1866 (разгон) МГц. Максимально допустимый объём – 32 Гбайт, он достигается путём установки четырёх модулей объёмом 8 Гбайт, которые все еще не часто встречаются в рознице.

450x197  29 KB. Big one: 1000x437  114 KB

Питание процессора осуществляется по классической схеме 4+1. Но для большей эффективности фазы удвоены до 8+2.





450x186  27 KB. Big one: 1000x413  109 KB

Управляет всем перемаркированная микросхема ASP 1000C-A41.

300x264  27 KB

На каждую из десяти фаз отведено по два транзистора 5030AL на нижнее плечо и по одному 7030AL на верхнее.

450x251  36 KB

Мосфеты самые обычные, точно такие же устанавливаются и на более дешёвые модели плат. Катушки индуктивности с ферритовым сердечником. Необычен только их вид, больше они ничем не примечательны. Все конденсаторы твердотельные, но не танталовые. С обратной стороны платы можно обнаружить часть мосфетов и удвоители – драйверы с маркировкой ASP0A13, которые тоже неоднократно встречались на продуктах ASUS.

450x234  28 KB. Big one: 1000x521  94 KB

Транзисторы накрывает один из радиаторов системы охлаждения.

300x209  11 KB. Big one: 1000x698  69 KB 300x209  12 KB. Big one: 1000x664  66 KB

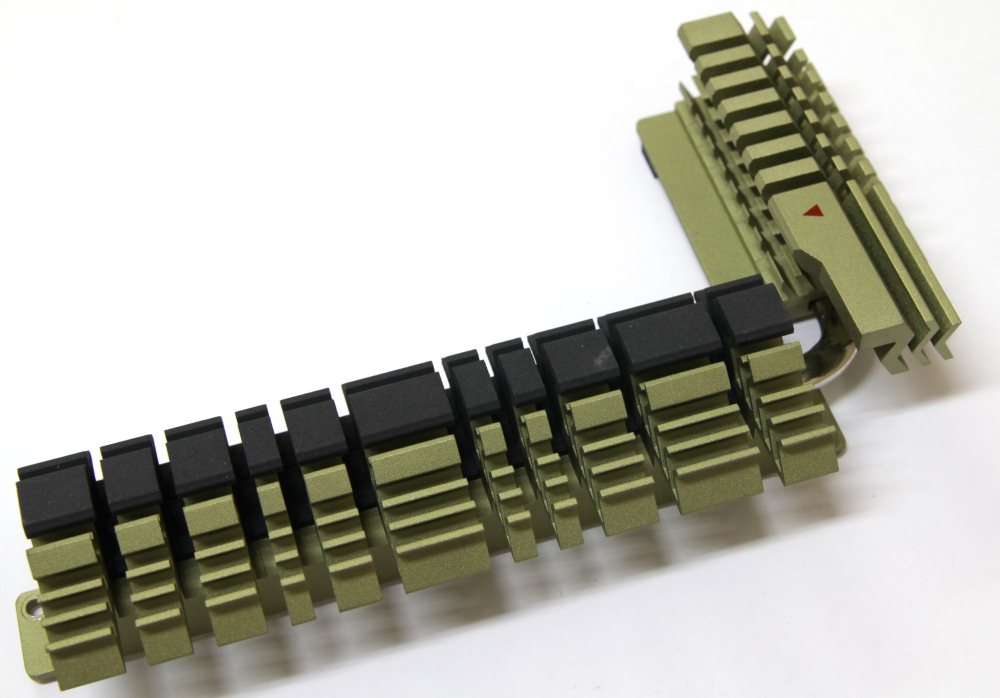

Он внушительных размеров, да ещё и соединяется тепловой трубкой с другим, отводящим тепло от северного моста. Оба теплосъемника изготовлены из алюминия с применением технологии CeraMIX. Её суть заключается в покрытии металла тонким слоем керамики для придания шероховатости поверхности, вследствие чего увеличивается площадь рассеивания тепла.

252x167  19 KB
