Возможности BIOS
BIOS платы основан на коде AMI. Для входа в меню настроек по традиции используется кнопка Del. Структуру меню и всех его пунктов можно изучить на прилагаемом видеоролике.
Страница Main - первое, что встречает пользователя при входе в BIOS.

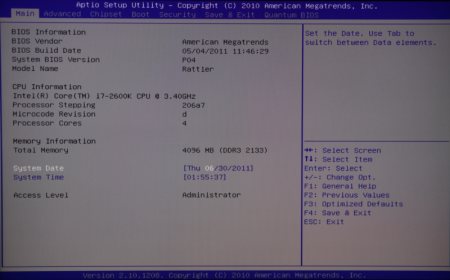

Вверху идёт полоска меню, состоящая из семи пунктов, в самом начале - уже упомянутый Main. На этой странице отображена информация о системе, а именно: версия BIOS, модель процессора и объём оперативной памяти. Также здесь производятся установки времени и даты.

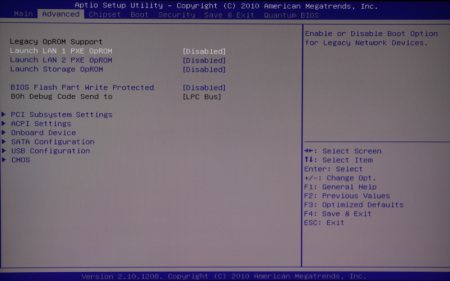

Следующая вкладка верхнего меню - раздел Advanced.
реклама
В нем приводятся ссылки на настройку набортных контроллеров. В самом верху есть несколько пунктов, которые относятся к установкам загрузочных модулей интегрированных сетевых контроллеров. Далее следует строка защиты BIOS от записи.
Первой ссылкой на этой странице идёт PCI Subsystem Settings.

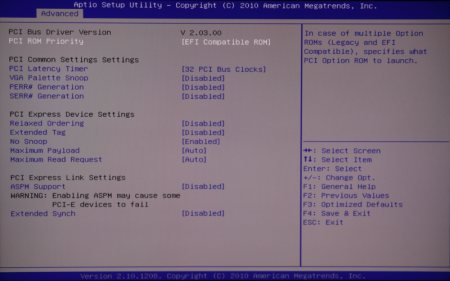

В открывшемся окне видно множество настроек шин PCI и PCI-e. За ней - «линк» на ACPI Settings.

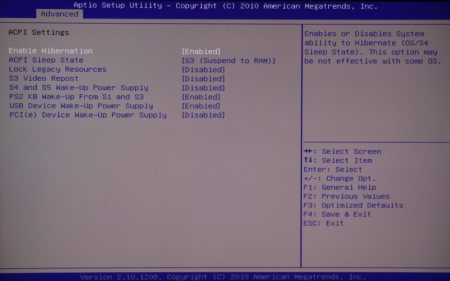

На этой странице осуществляются установки различных режимов работы ACPI а также пробуждения системы от различных устройств. Далее следует пункт Onboard Device.
реклама

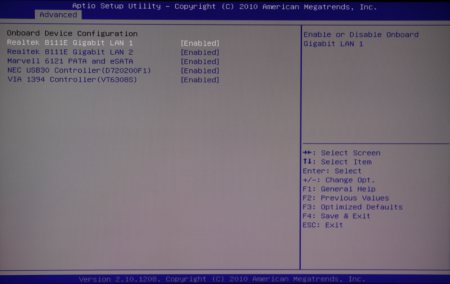

Здесь включаются и отключаются различные периферийные контроллеры. Чередует её ссылка SATA Configuration.

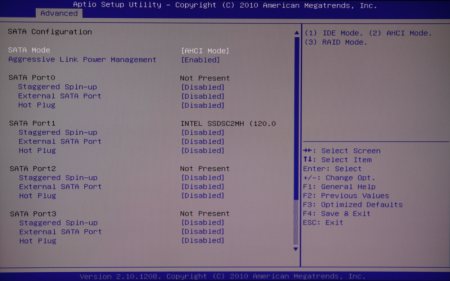

Она позволяет настраивать режимы работы SATA портов. Предпоследним идёт пункт USB Configuration.

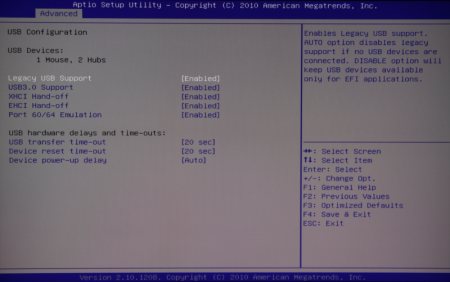

Здесь отображаются подключенные устройства и осуществляются установки режимов работы соответствующих контроллеров и их включение/отключение. Завершает меню ссылка CMOS.

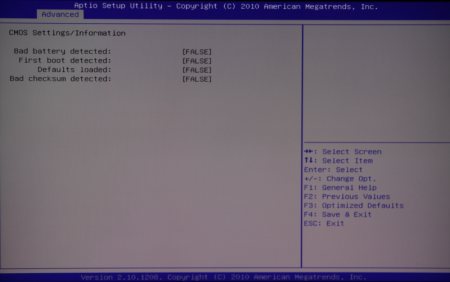

За ней скрываются четыре пункта прохождения самодиагностики и полученные в её ходе значения.
Дальше в верхнем (самом первом) меню следует пункт Chipset.

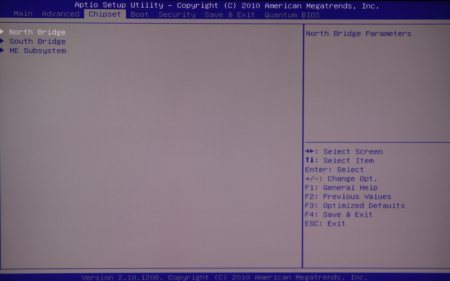

Здесь, как и на предыдущей странице, есть несколько ссылок, а именно три. Первая называется North Bridge.

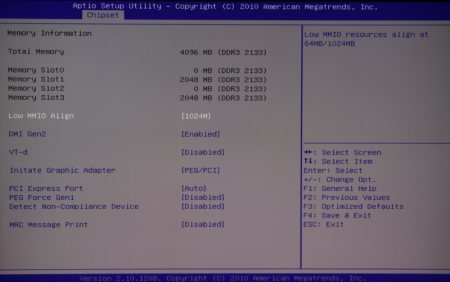

Отображается информация об объёме памяти и о том, в каких слотах она установлена. Кроме этого, производятся настройки процессорных технологий и очерёдности инициализации видеоадаптеров. Следующая ссылка - South Bridge.

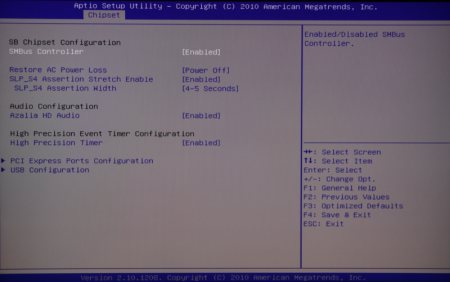

Здесь настраиваются режимы работы некоторых периферийных устройств, в частности - включение или отключение интегрированного аудиоконтроллера. В самом низу расположены два пункта, которые являются ссылками на страницы конфигураций интерфейсов USB и PCI-e. Последняя ссылка на странице Chipset называется Intel ME.
реклама

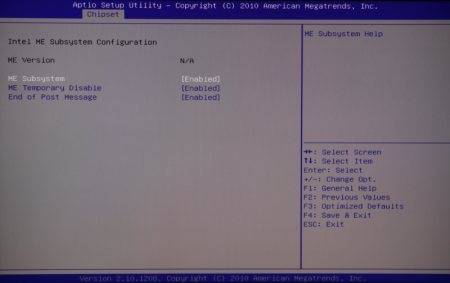

Речь идёт о функции Intel Management Engine. А в открывшемся окне осуществляются настройки этой технологии.
Следующий пункт меню - Boot.

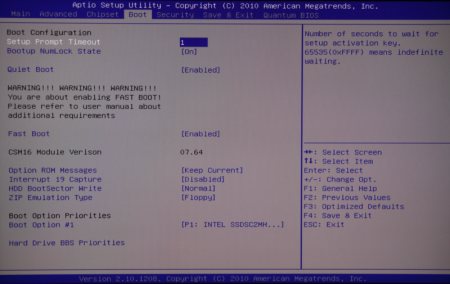

В нем настраиваются различные варианты загрузки и всего, что с ней связано.
Далее в верхнем меню следует пункт Security.

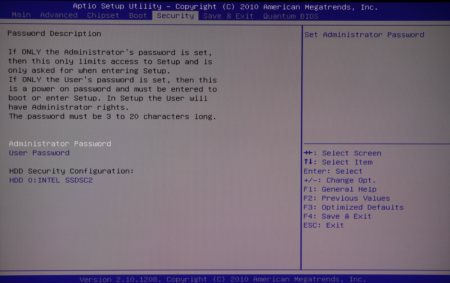

В этом окне задаются пароли на вход в BIOS и загрузку. Вдобавок можно установить его на накопитель.
Предпоследним в меню стоит пункт Save & Exit.
Разумеется, здесь речь идёт о сохранении настроек, загрузке оптимальных параметров и выходе из BIOS.
И, наконец, последним пунктом в верхней полоске меню обозначен Quantum BIOS.

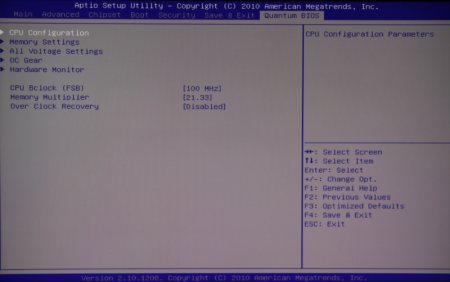

Сверху расположены пять ссылок, а под ними можно увидеть и изменить текущие значения частоты системной шины и делитель памяти.
Первая ссылка - CPU Configuration.

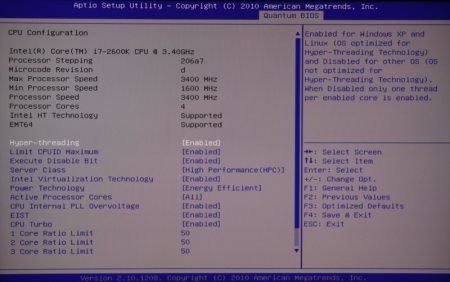

На открывшейся странице осуществляются настройки процессора и его турбомножителя. Также здесь есть информация о частотах, количестве ядер и поддерживаемых технологиях. Далее следует пункт Memory Settings.

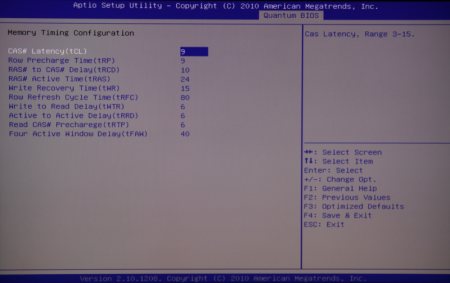

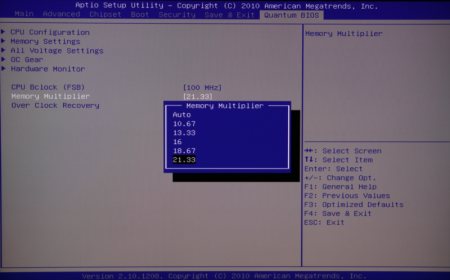

Открывается окно с настройками основных таймингов памяти. Пунктов не очень много, поэтому с тонкой подстройкой могут возникнуть трудности. Затем идёт ссылка All Voltage Settings.

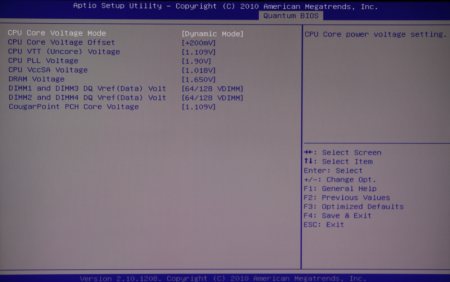

К слову сказать, из названия уже понятно, что она предоставляет доступ к установке всех напряжений. Их регулировка осуществляется в следующих диапазонах:
- CPU Core Voltage Offset: (от +10 до + 1260 мВ с шагом 10 мВ);
- CPU VTT Uncore Voltage: (от 1.005 до 2.011 В с шагом 0.013 В);
- CPU PLL Voltage: (от 1.80 до 2.43 В с шагом 0.01 В);
- CPU VccSA Voltage: (от 0.812 до 1.611 В с шагом 0.013 В);
- DRAM Voltage: (от 1.005 до 2.501 В с шагом 0.013 В);
- CougarPoint PCH Core Voltage: (от 1.005 до 2.011 В с шагом 0.013 В).
Следующая ссылка - OC Gear.

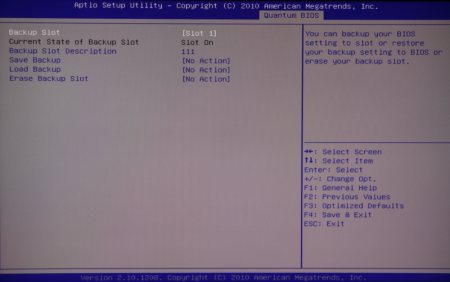

Немного нелогичный пункт. Признаться, я думал, что здесь будут присутствовать настройки, связанные с соответствующими кнопками на плате, однако дела обстоят иначе. Здесь сохраняются и загружаются профили настроек. Замыкает меню Quantum BIOS ссылка Hardware Monitor.

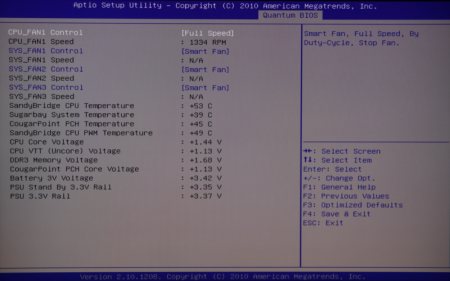

На этой странице можно настраивать режим работы четырёх вентиляторов, отслеживать количество их оборотов и увидеть значения напряжений и температур на различных компонентах.
