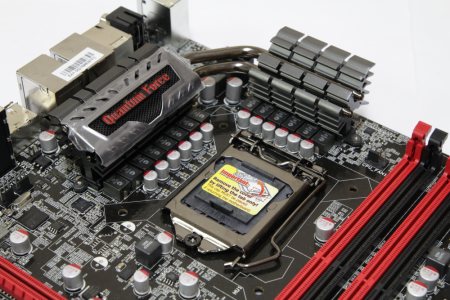

Мосфеты накрыты системой охлаждения, состоящей из пары алюминиевых радиаторов, соединённых двумя тепловыми трубками.
Их габариты несколько отличаются. Тот, что сбоку, немного крупнее. На нём можно увидеть пластинку с прорезью, в которой виднеется сетка. Сверху приклеена эмблема Quantum Force.
Тепловые трубки вставлены в специальные желобки и приклеены. У обоих радиаторов достаточно большая поверхность для теплоотвода. В качестве термоинтерфейса применяется светло-зелёная терморезинка. Крепление осуществляется при помощи подпружиненных винтов.
реклама

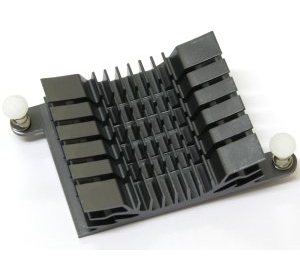

Ещё один радиатор можно обнаружить на микросхеме набора логики. Он также изготовлен из алюминия.

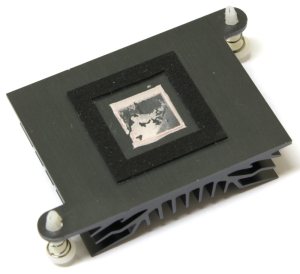

Рёбра его не очень высокие, да и габариты небольшие. Со стороны теплоотвода предусмотрена специальная защитная рамка во избегание перекосов. Здесь в качестве термоинтерфейса используется розовая «терможвачка», а крепление осуществляется при помощи двух пластиковых клипс на пружинках.
Под ним можно обнаружить логический чип Intel P67.
По маркировке SLJ4C можно выяснить его ревизию - B3.

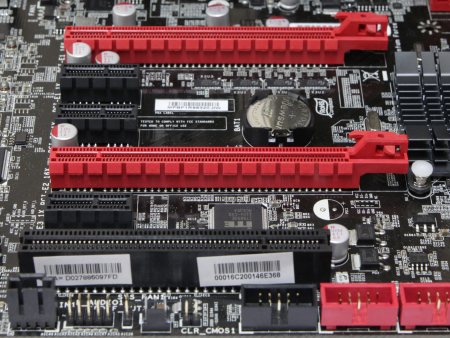

На плате распаяно два слота PCI-e x16, три PCI-e x1 и один обычный PCI.
реклама

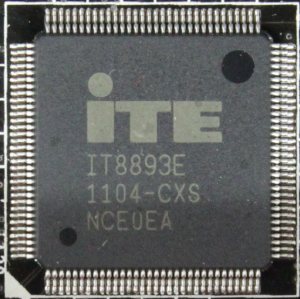

Поддерживается технология CrossFire по формуле 8+8. Возможна установка двух видеоадаптеров с трёхслотовой системой охлаждения. Наличие слота PCI стало возможным благодаря распаянному неподалёку от него мосту PCI-e – PCI ITE IT8893E.

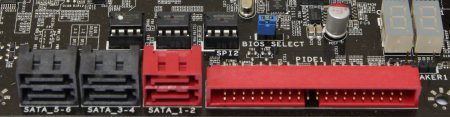

Для подключения накопителей предусмотрено шесть портов SATA и один разъём IDE.
Первые реализованы силами интегрированного в логический чип контроллера и предлагают два разъёма SATA 3 (6 Гбит/с) и четыре SATA 2 (3 Гбит/с). Поддерживаются различные режимы RAID, такие как: 0, 1, 0+1, 5, JBOD. Работа PATA обеспечивается соответствующим контроллером IDE – Marvell 88SE6121.
Благодаря ему же можно обнаружить два порта eSATA на задней панели.

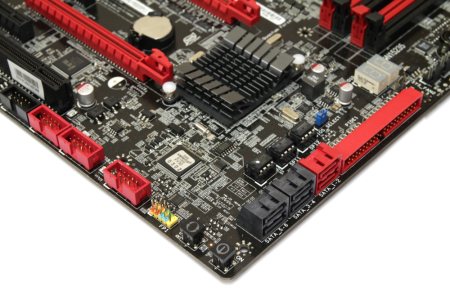

В правом нижнем углу платы расположены две кнопки Power и Reset, а также разъём для подключения корпусных индикаторов.

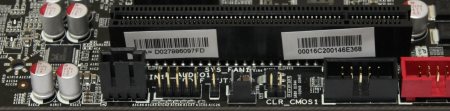

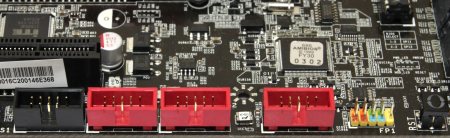

Левее по нижнему краю распаяны три колодки портов USB 2.0.
Они реализованы средствами интегрированного контроллера, который поддерживает до четырнадцати устройств. В данном случае на плате можно обнаружить двенадцать портов USB 2.0, шесть из которых находятся на задней панели. Кроме этого производитель не обошёл стороной интерфейс IEEE1394.

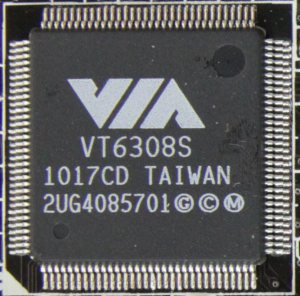

Одна колодка чёрного цвета расположена левее красных USB 2.0 и ещё один разъём разместился на задней панели. Оба обеспечиваются контроллером VIA VT6308S, микросхема которого распаяна с левой стороны платы.
реклама

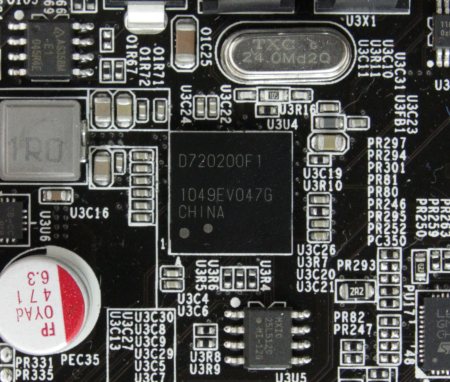

Также не остался без внимания новомодный интерфейс USB 3.0. Два разъёма этого типа находятся на задней панели, а контроллер традиционно представлен чипом NEC D720200F1.

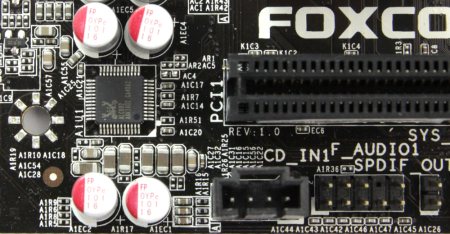

В нижнем левом углу разместился восьмиканальный звуковой кодек Realtek ALC892.
Неподалёку от него можно найти разъёмы SPDIF OUT, CD-IN и лицевой аудиопанели.

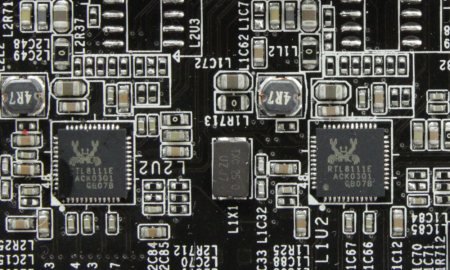

Выше по левому краю распаяны две микросхемы сетевых контроллеров Realtek RTL8111E.
Они обеспечивают два интерфейса RJ-45 Ethernet 10/100/1000 на задней панели.

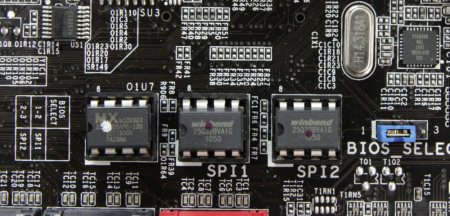

На плате распаяны две микросхемы BIOS c возможностью их переключения посредством джампера, расположенного по соседству.
Отмечу два семисегментных индикатора, отображающих POST-коды инициализации и загрузки системы.

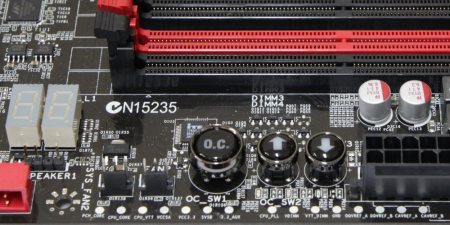

В дополнение к нему есть некоторое подобие блока управления разгоном и мониторинга за напряжениями.
Выглядит это как три кнопки и несколько контактных площадок для замера напряжений на компонентах.

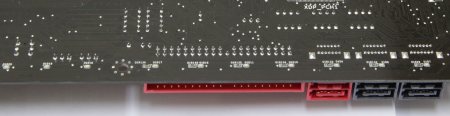

Есть на плате ещё одна интересная особенность - наличие нескольких светодиодов с обратной стороны.
В темноте наблюдается вот такая иллюминация.

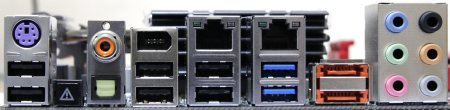

Посмотрим, какие разъёмы можно обнаружить на задней панели.
- Один разъём PS/2 для клавиатуры;
- Один оптический S/PDIF Out коннектор;
- Один коаксиальный S/PDIF Out разъём;
- Один разъём IEEE1394a;
- Шесть разъёмов USB 2.0;
- Два разъёма USB 3.0;
- Два разъёма eSATA;
- Два гигабитных сетевых разъёма RJ-45;
- Шесть аудиоразъёмов minijack;
- Кнопка ClrCMOS.
Технические характеристики
|
Core i3 / i5 / i7/ Pentium G в исполнении Socket 1155 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel P67 Express |
Поддерживаемая оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 (разгон) / 2133 (разгон) МГц. |
Слоты расширения | 2 - PCIe 2.0 x16 3 - PCIe 2.0 x1 1 - PCI 2.2. |
Поддержка Multi-GPU | CrossFireX, (x8+x8). |
Поддержка SATA/RAID | 2x SATA 6.0 Гбит порта – Intel P67; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 3.0 Гбит порта - Intel P67; RAID 0, 1, 5, 0+1, JBOD. |
Поддержка IDE и eSATA | 1x IDE 100/133 - Marvell 88ES6121; 2x eSATA 3.0 Гбит - Marvell 88ES6121. |
Сеть | 2х Realtek RTL8111E |
Аудио | Realtek ALC892 – 8-канальный HD аудиокодек |
USB 2.0 | 6+6x USB 2.0 (Intel P67) |
USB 3.0 | 2x USB 3.0 (NEC D720200F1) |
IEEE-1394 | 2x 1394a (VIA VT6308S) |
Системный мониторинг | ITE IT8518E, ITE IT8301E |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 Клавиатура 6x USB 2.0/1.1 2x USB 3.0 2х eSATA 1x S/PDIF Optical Out 1x S/PDIF Coaxial Out 2x RJ45 6x 3,5 мм Jack 1x ClrCMOS |
Фирменные технологии | |
Размеры, мм | 305 x 245 |
Форм-фактор | ATX |
