Тестовый стенд
Тестирование Foxconn Rattler проводилось в составе следующей конфигурации:
- Материнская плата: Foxconn Rattler, версия BIOS 05;
- Процессор: Intel Core i7 2600K 3400 МГц (@3800 МГц в турборежиме);
- Кулер: Thermalright Silver Arrow;
- Термоинтерфейс: Arctic Cooling MX-2;
- Память: Corsair CMT4GX3M2A2133C9 (2х2 Гбайт 2133 МГц, DDR3 9-10-9-27 при 1.65 В);
- Видеокарта: ASUS GTX 580 Direct CU II (782/1564/4008 МГц (ядро/ш.д./память));
- Накопитель SSD: Intel 510 series 120 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Chieftec CFT-1200G-DF (1200 Вт).
Испытание платы

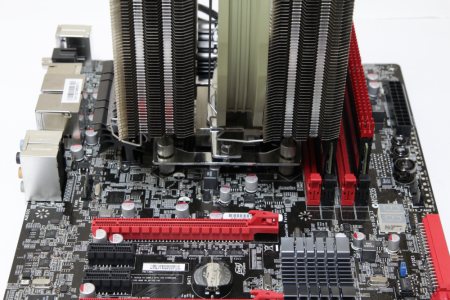

Как уже отмечалось выше, при сборке системы возникла проблема с установкой одного модуля памяти, но к счастью она решилась демонтажем «гребешка» одного из них. Система отработала цикл в штатном режиме и я принялся за разгон. Потенциал процессора был уже известен, поскольку ему неоднократно и на различных платах покорялась частота в 5000 МГц. Поэтому я и не стал особо ломать голову, установив турбомножитель на 50. Соответственно были подстроены напряжения и множитель памяти, выставленный как 2133.
Плата не запустилась. Два дня ушло на подбор различных значений, безрезультатно. Не помогло ни обнуление BIOS'a, ни его переключение на другой, ни вытаскивание батарейки. В итоге я уже махнул рукой и решил писать просто «без разгона», только в штатном режиме. Но после «перетрясывания» множества форумов и чтения других обзоров по Rattler стало очевидно, что разгон всё-таки возможен. И в решающий момент все настройки были оставлены по умолчанию, кроме турбомножителя и делителя памяти, и произошло чудо – система загрузилась.

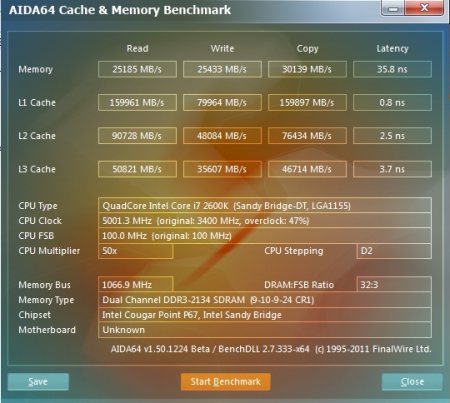

Однако при этом возникла другая проблема – валидация результата. Тестовый стенд проходил все тесты, кроме программы CPU-z. При её запуске сразу появлялся синий экран, и как результат - перезагрузка. Итоговый скрин был сделан в тестовом пакете AIDA64.
реклама
Тайминги памяти при частоте 2133 МГц были установлены в значения 9-10-9-24-1Т, что соответствует спецификации модулей.
Производительность и тепловой режим
Тестирование Foxconn Rattler проводилось на открытом стенде при комнатной температуре 25°C в следующих режимах:
- Intel Core i7 2600K 3400 МГц (34x100), турборежим 3800 МГц (38х100), память 1333 МГц, тайминги 9-9-9-24-1Т, ASUS GTX 580 Direct CU II;
- Intel Core i7 2600K 3400 МГц (34x100), турборежим 5000 МГц (50х100), память 2133 МГц, тайминги 9-10-9-24-1Т, ASUS GTX 580 Direct CU II.
Сами тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
3DMark 2001 SE
3D Marks
Включите JavaScript, чтобы видеть графики
3DMark 06
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
3DMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
реклама
3DMark 2011
Performance, Marks
Включите JavaScript, чтобы видеть графики
Extreme, Marks
Включите JavaScript, чтобы видеть графики
PCMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Memories Score, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R10
1CPU, Marks
Включите JavaScript, чтобы видеть графики
xCPU, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R11.5
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, FPS
Включите JavaScript, чтобы видеть графики
AIDA64 Cache & Memory Benchmark
Memory read, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory write, Мбайт /с
Включите JavaScript, чтобы видеть графики
Memory copy, Мбайт /с
Включите JavaScript, чтобы видеть графики
Memory latency, нс
Включите JavaScript, чтобы видеть графики
MaxxMEMI
Reached memory score, Гбайт/с
Включите JavaScript, чтобы видеть графики
HWbot.org, Marks/с
Включите JavaScript, чтобы видеть графики
Fritz Chess Benchmark
kNodes
Включите JavaScript, чтобы видеть графики
Super PI
1M, сек
Включите JavaScript, чтобы видеть графики
8M, сек
Включите JavaScript, чтобы видеть графики
wPrime v1.55
32M, сек
Включите JavaScript, чтобы видеть графики
1024M, сек
Включите JavaScript, чтобы видеть графики
Winrar 3.93
Кбайт/с
Включите JavaScript, чтобы видеть графики
SPECviewperf 2011
catia-03, fps
Включите JavaScript, чтобы видеть графики
ensight-04, fps
Включите JavaScript, чтобы видеть графики
lightwave-01, fps
Включите JavaScript, чтобы видеть графики
maya-03, fps
Включите JavaScript, чтобы видеть графики
proe-05, fps
Включите JavaScript, чтобы видеть графики
sw-02, fps
Включите JavaScript, чтобы видеть графики
tcvis-02, fps
Включите JavaScript, чтобы видеть графики
snx01, fps
Включите JavaScript, чтобы видеть графики

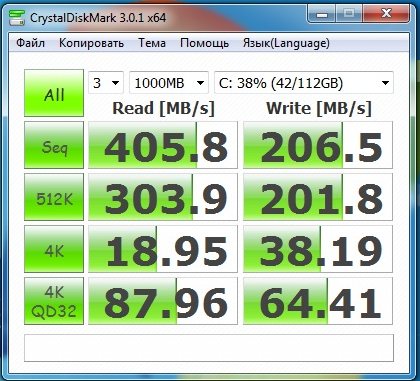

Crystal Disk Mark 3.0
Вполне предсказуемая победа разогнанной системы. Теперь посмотрим на температурный режим радиаторов.
Температура радиатора мосфетов (верхний)
Простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Температура радиатора мосфетов (боковой)
Простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
реклама
Температура радиатора чипсета
Простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Температурные показатели находятся в норме, поэтому смысла в модификации системы охлаждения нет.
Встроенный звук
Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1. Звучание ровное чистое, но с невыразительными низкими частотами, что характерно для большинства кодеков на базе Realtek.
Позиционирование звука в фильмах с дорожками 5.1 и компьютерных играх недостаточно точное. Прослушивание композиций в формате lossless audio выявляет невыразительное звучание некоторых инструментов, например, духовых и смычковых. Это обычный встроенный звук, поэтому глупо ждать бо́льшего.
Заключение
Взмах флага, болид, пересекающий финишную черту, ещё одна хорошая плата с претензией на эксклюзив? Нет, это еще не конец, осталось взвесить все «за» и «против», и очертить круг потенциальных покупателей.
Внешне Foxconn Rattler выглядит привлекательно, с массой достоинств, таких как: наличие современных интерфейсов, кнопок и контактных площадок для замера напряжений, поддержка технологии CrossFire, всех процессоров в исполнении s1155, хорошая компонентная база. Вроде, вот она – мечта оверклокера, но – нет. Все достоинства платы перечёркивает работа BIOS'a и, к сожалению, такие случаи не единичны. Почему же производители вкладывают столько усилий в разработку дизайна, подборку компонент и производство, уделяя меньше внимания управляющей микропрограмме?
Из-за этой детали болид превращается в тачку, удел которой - штатный режим работы. Плата может приглянуться любителям моддинга, поскольку всё мигает и моргает, но для серьёзного разгона она не подходит из-за невнятной работы BIOS. Если планируется работа в номинале, есть смысл взять что-то попроще и с бо́льшей гарантией.
Производитель сообщает, что некоторые глюки, как-то с CPU-Z - особенности тестовых экземпляров, и в финальных версиях, поступающих в продажу, их быть не должно. Посмотрим, как оно будет на самом деле...
Плюсы Foxconn Rattler:
- Поддержка всех процессоров под s1155;
- Наличие всех самых современных интерфейсов;
- Поддержка CrossFireX;
- Две микросхемы BIOS с возможностью переключения;
- Контактные площадки для замера напряжений на компонентах;
- Кнопка ClrCMOS на задней панели;
- Умеренный нагрев.
Минусы Foxconn Rattler:
- BIOS переключается через раз;
- Некорректная работа BIOS;
- Плохая совместимость высоких модулей памяти с крупногабаритными процессорными кулерами.
Выражаем благодарность:
- Компании Foxconn за предоставленную на тестирование материнскую плату Foxconn Rattler.
