Обзор и тестирование корпуса Thermaltake Armor A30 (страница 4)
реклама
Тестовый стенд
В тестируемом корпусе собиралась следующая система:
Материнская плата: | Asus Rampage III Gene (Intel X58 Express, Micro-ATX, BIOS rev. 0602). |
Центральный процессор: | Intel Core i7 950 (Bloomfield, rev. D0, штатное напряжение 1.20 В, фото экземпляра). |
Охлаждение CPU: | Радиатор: Thermalright AXP-140; Вентилятор: Thermalright TY-140 (140 x 140 x 25 мм, ≈900–1300 RPM); Термоинтерфейс: Arctic Cooling MX-2. |
Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7. |
Видеокарта: | AMD Radeon HD 6870 Sapphire 1 Гбайт (reference). |
Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт, 2 шт. |
Блок питания: | Enermax Revolution 85+, 850 Вт. |
Привод: | Pioneer DVD±RW «Radical Black» :). |
Особенности сборки
Сборку производим почти что ровно в обратном порядке: сначала жесткие диски, затем привод, далее материнская плата с картами расширения и лишь в самом конце – блок питания.
реклама

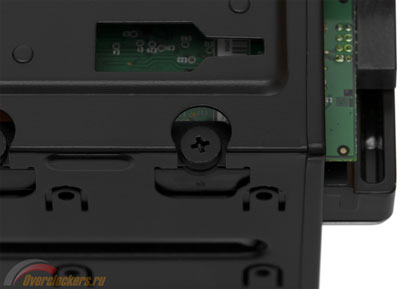

Винчестеры предлагается прикручивать к корзине, используя монтажные отверстия в их днище. При этом они должны контактировать с ней через резиновые прокладки (тут используются специальные удлиненные винты из комплекта корпуса).

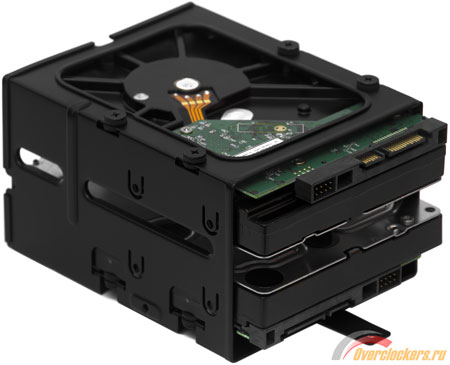

Соответственно один из HDD устанавливается вверх ногами:
Только вот винчестеры все равно соприкасаются с тесной корзиной в других местах. В такой ситуации было лучше жестко их там зафиксировать. Впрочем, забегая вперед, скажу, что никаких посторонних звуков это не провоцирует.
Между HDD в корзине более сантиметра свободного пространства, фронтальный вентилятор должен без проблем справиться с их охлаждением.

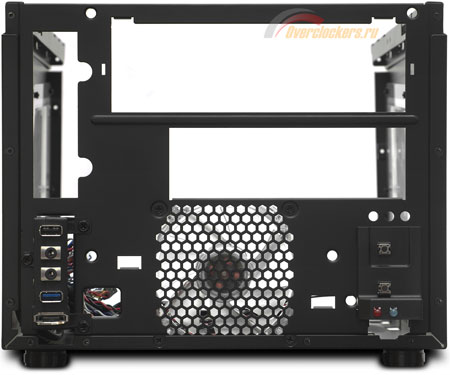

Непонятно, зачем для установки внешних устройств производитель предлагает снять переднюю панель (она держится на защелках и действительно очень легко демонтируется). Наверное, чтобы каждый пользователь увидел, как аккуратно оформлены порты и элементы управления корпуса :).
реклама

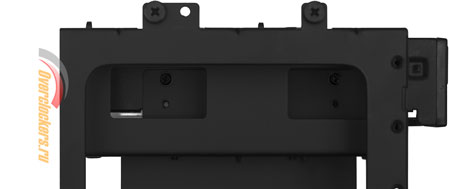

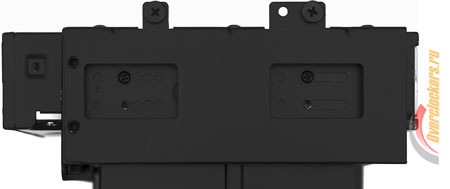

В установке привода есть другая тонкость. Здесь уже без намагниченной отвертки обойтись будет сложно: с правой стороны монтажные отверстия труднодоступны. Причем, именно по ним однозначно определяется выравнивание устройства с передней панелью. Слева отверстий множество, можно «не угадать»:

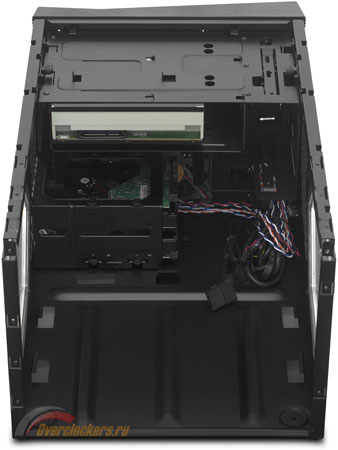

Помещаем корзины обратно в корпус, и можно приступать к установке материнской платы.

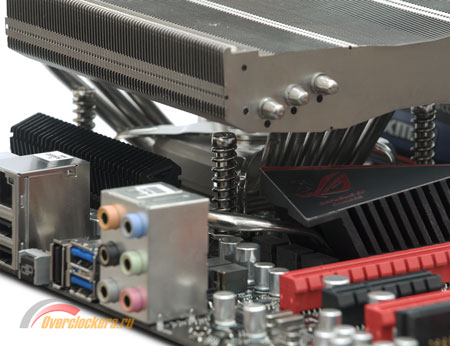

Процессорный радиатор пришлось установить на нее заранее. Чтобы система охлаждения CPU точно поместилась в корпусе, ее высота не должна превышать 90 мм. Такую еще нужно постараться найти. Мне не хотелось ограничиваться каким-нибудь не слишком серьезным Scythe Big Shuriken. А из тех суперкулеров, к которым у меня есть доступ, самым низким является Thermalright AXP-140 с его 70-миллиметровым радиатором. Только вот со стандартным 25-мм вентилятором это будет 95 мм, на полсантиметра больше, чем нужно.
Впрочем, Thermaltake приводит в руководстве пользователя Armor A30 фотографии своего кулера ISGC-400, а он обладает такой же высотой, как AXP-140. Поэтому я все же решил начать с последнего. Даже несмотря на то, что в отсутствие подходящего крепления каждая установка данного кулера на LGA 1366 – это страх и ужас.
Даже если не получится одеть на него вентилятор, процессорный радиатор окажется в непосредственной близости от «вертушки» блока питания (его под верхним вытяжным вентилятором в тестируемом корпусе сто́ит устанавливать только этой са́мой «вертушкой» вверх, благо монтажные отверстия позволяют). Возможно, даже для горячего четырехъядерника удастся подобрать режим работы, для которого хватит и такого охлаждения.
Конечно, в корпусе, где все воздушные потоки в районе процессорного разъема направлены в сторону от него, лучше всего смотрелся бы кулер с нижнерасположенным вентилятором, дующим вверх. Но и Noctua NH-C14, и GlacialTech Siberia даже в отсутствие верхнего вентилятора заметно выше десяти сантиметров, они в Thermaltake Armor A30 заведомо не поместятся.

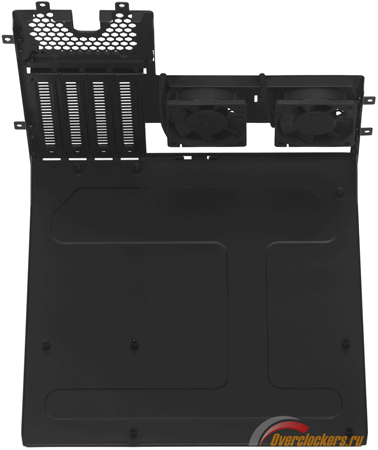

Определившись с кулером и установив его на плату, водружаем последнюю на поддон. В него уже вкручены шестимиллиметровые стойки, остается только привинтить к ним материнку (а «безотверточная» центральная стойка поможет ее заранее там зафиксировать), и можно задвигать поддон в корпус.

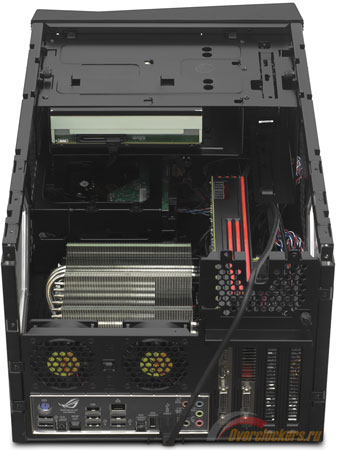

При этом лучше заранее подключить все провода, иначе потом сделать это будет проблематично.
И все равно кое-куда дотянуться было непросто. К счастью, в случае с элементами управления корпуса мне очень помог разъем Asus Q-Connector.
Лишь с внешним портом USB 3.0 не возникает ни малейших проблем – он подключается к задней панели платы. Это именно для его вывода из корпуса предназначено не самое аккуратное отверстие справа вверху в его задней панели.
