Внутреннее строение

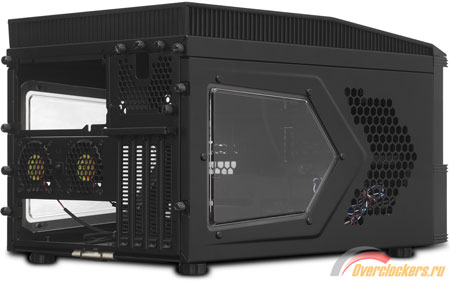

Начинаем разбирать корпус. Его задняя панель буквально испещрена винтами с накатанной головкой. Можно просто всех их открутить и посмотреть, что и как снимается. Но я предпочел заглянуть в инструкцию. И был немало удивлен, узнав, что боковые панели Thermaltake Armor A30 не снимаются, а демонтируется только его крышка (ее удерживают три из пяти винтов в верхнем ряду):

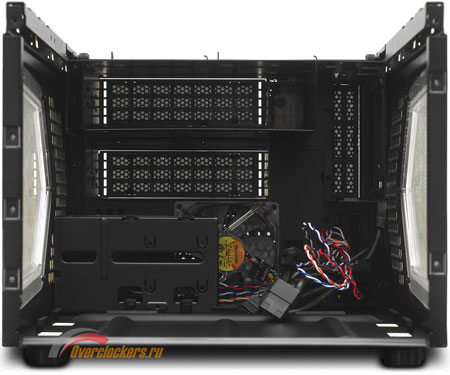

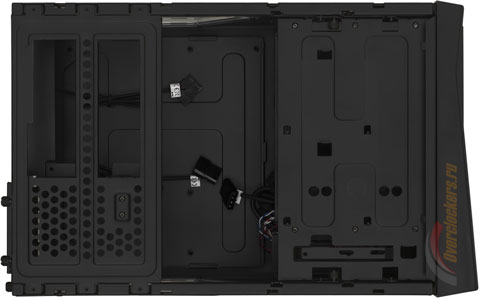

Отвинчиваем их, сдвигает верхнюю панель, и можно заглянуть внутрь:
Только вот так все равно поместить в корпус ничего не получится, и значит надо продолжать его разбирать.
реклама

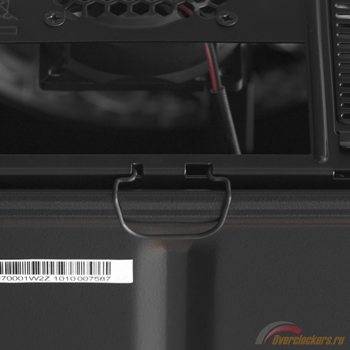

На очереди демонтаж поддона материнской платы. Вот это уже интереснее! Он крепится к задней панели сразу шестью винтами с накатанной головкой и после их откручивания выдвигается назад. Чтобы не заляпать нещадно собирающий отпечатки пальцев корпус, можно при этом воспользоваться уже упоминавшейся ручкой снизу:
Анимированные GIF-ы в увеличенном варианте – того же формата, поэтому могут быть довольно «тяжелыми» (в среднем 400–600 КБайт). Размер и разрешение обоих версий картинки, как всегда, прописаны в блоке TITLE тега IMG; обычно браузеры показывают их во всплывающей подсказке.

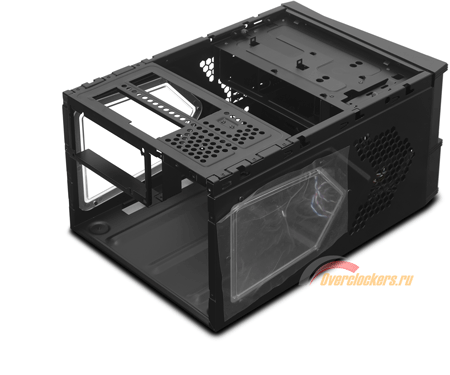

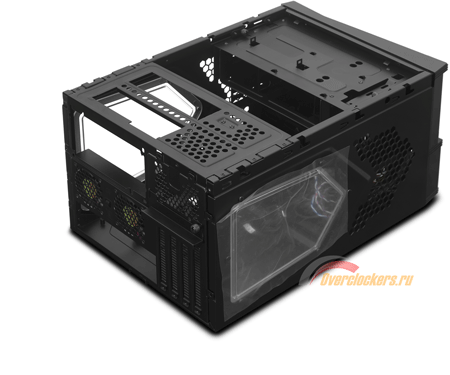

Вот так выдвигается поддон:

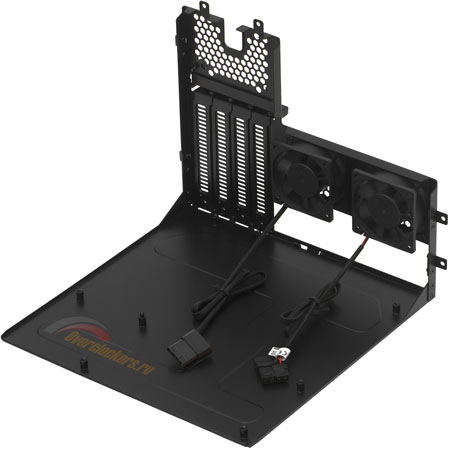

А вот так он выглядит:
Но и без него добраться до отсеков накопителей в передней части корпуса будет проблематично. Нужно снимать крепеж блока питания. Он уже прикручивается к шасси Thermaltake Armor A30 сверху шестью простыми винтиками, тут не обойдешься без использования отвертки.
реклама

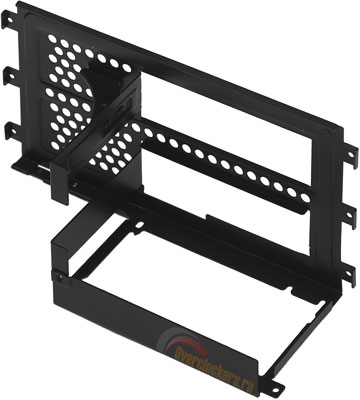

БП предлагается прикручивать вот к такой конструкции:

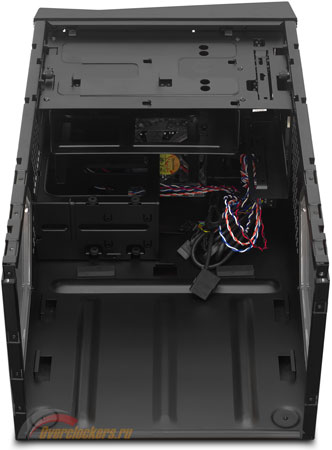

Теперь, когда в задней части ничего не мешает, можно, наконец, рассмотреть переднюю.
Здесь тоже обходится без каких-то особенных откровений. Корзина для внешних устройств (напоминаю, что на переднюю панель корпуса можно вывести два пяти- и одно трехдюймовое устройство) и корзина для пары жестких дисков.

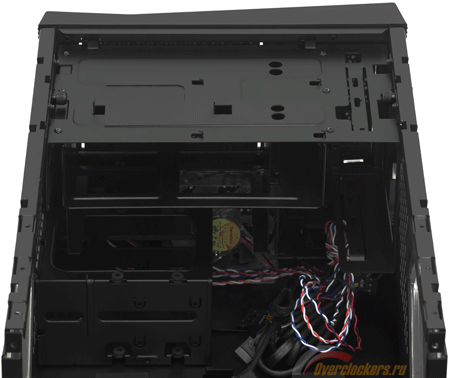

Ни один из этих девайсов также не получится установить прямо внутри корпуса, корзины нужно снимать. Верхняя прикручена к шасси двумя винтами с накатанной головкой и, будучи освобожденной от них, легко сдвигается назад и извлекается:

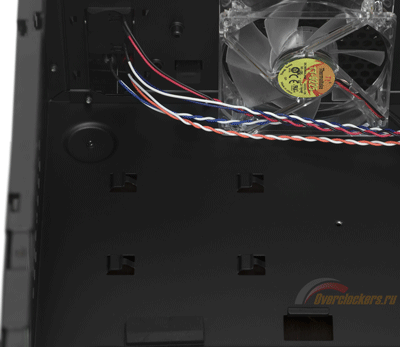

А нижняя так и вовсе фиксируется при помощи одного винта. Он тоже с крупной головкой, но его я вручную открутить не смог, пришлось снова воспользоваться отверткой. После чего корзину снова оказалось достаточно сдвинуть в сторону – и можно было ее убирать:

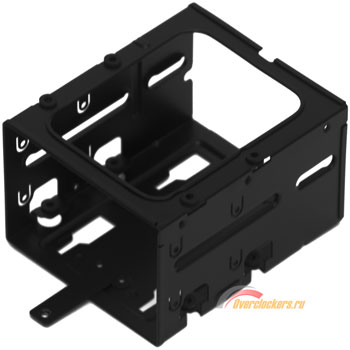

Вот к такой корзине предлагается прикручивать жесткие диски:

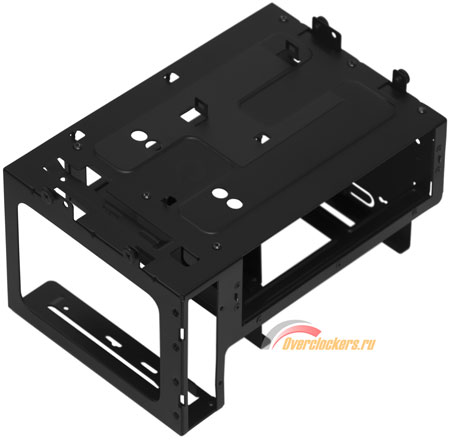

А вот к такой – внешние устройства (впрочем, не только – это именно на нее сверху при помощи комплектных планок можно установить два 2.5”-накопителя):
реклама

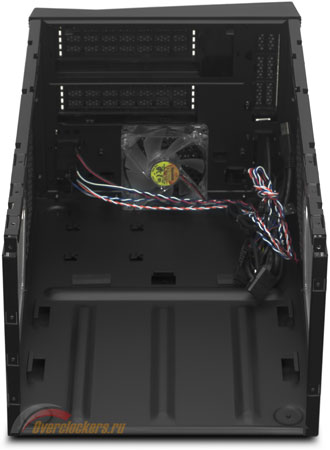

Вот мы и «выпотрошили» Thermaltake Armor A30 практически полностью. Можно еще снять фронтальный вентилятор, расположенный здесь снизу по центру, а также демонтировать переднюю панель. Но это нам уже не нужно.
Перед тем, как начать собирать корпус обратно, теперь уже с установленными компонентами тестового стенда, перечислю его содержимое.
