Система охлаждения корпуса

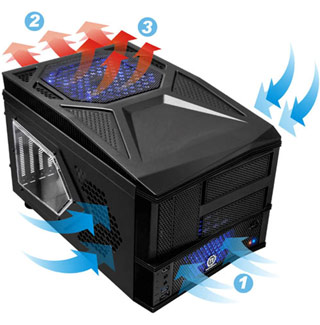

Система охлаждения Armor A30 состоит из четырех вентиляторов, разбитых на три группы. Thermaltake даже приводит на своем сайте соответствующую схему:
Первая мысль, которая пришла мне в голову при взгляде на нее: «Все, о защите от пыли можно забыть». Нет, правда, ну зачем ставить фильтры за передней панелью, если производитель сам понимает, что воздух в корпус будет поступать не только через нее? К слову, воздушные потоки на картинке еще и не учитывают почти целиком «дырявую» заднюю стенку (сдается мне, что вытяжным вентиляторам гораздо проще будет засасывать воздух оттуда).
На вдув установлен только первый вентилятор. Эта фронтальная «вертушка» выполнена в форм-факторе 92 x 92 x 25 мм. Производитель зачем-то говорит о 90 миллиметрах, но маркировка читается совершенно однозначно: A9225L12S. Ее прозрачная семилопастная крыльчатка при подключении к 12 В должна крутиться со скоростью 1200 оборотов в минуту, потребляя не более 0.18 А и обеспечивая уровень шума в пределах 16 дБА.
Остальные три вентилятора отвечают за выдув воздуха из корпуса. Основную работу тут должен выполнять верхний 20-сантиметровый великан. Вот с ним уже, в Thermaltake, наоборот, решили преувеличить, называя вентилятор 230-миллиметровым. Но маркировка снова выдает его с головой: A2020L12S. Также обращают на себя внимание уменьшенная до 20 мм толщина этой «вертушки» и не слишком агрессивный профиль ее тринадцати прозрачных лопастей. Компенсировать эти недостатки призвана явно высоковатая для вентилятора таких размеров скорость вращения – 800 RPM. В заявленный при этом уровень шума в пределах 15 дБА верится слабо. А вот в потребление порядка 5 Вт (0.42 А) – вполне.
реклама
На фоне такого монстра последние две «шестидесятки» выглядят совсем несерьезно. Они уже простые, черные. Их семь лопастей должны крутиться со скоростью около 1500 RPM, обеспечивая уровень шума в пределах 18 дБА. Потребление каждой – 0.12 А.
Все вентиляторы подключаются при помощи стандартных четырехконтактных разъемов напрямую к блоку питания. При этом не предусмотрены какие-либо возможности по регулировке их оборотов.

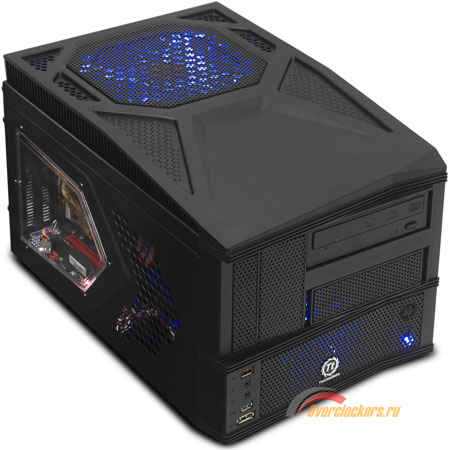

Прозрачные фронтальные и верхний вентиляторы оснащены синей подсветкой (не отключаемой). Получившаяся у меня система выглядела в работе следующим образом:
Инструментарий
Прогрев CPU: | LinX 0.6.4. |
Мониторинг температур CPU: | RealTemp 3.60. |
Дополнительный мониторинг CPU: | CPU-Z 1.56, TMonitor 1.03. |
Прогрев GPU: | Fur Mark 1.8.2 («бублик»). |
Разгон и мониторинг видеокарты: | MSI Afterburner 2.0.0. |
Прогрев HDD: | Копирование папки с большим количеством разнообразных файлов общим объемом в несколько сот гигабайт с раздела на раздел. |
Мониторинг температур HDD: | SpeedFan 4.42. |
Методика тестирования
Уровень шума и эффективность системы охлаждения Thermaltake Armor A30 оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 7 Ultimate. Кроме того, на диаграммах приводятся значения соответствующих параметров внешней среды («Ambient»).
реклама
Охлаждение

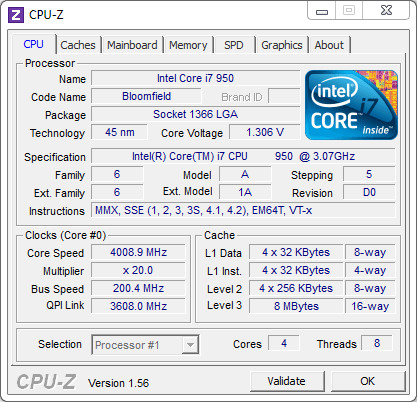

Стендовый процессор Intel Core i7 950 был разогнан по базовой частоте до 200 МГц при напряжении 1.275 В с пониженным до 20 множителем. Таким образом, частота работы CPU составила около 4000 МГц.
Прогревался он с помощью LinX 0.6.4 (2048 Мбайт, 20 итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг состояния центрального процессора отвечали утилиты RealTemp (температура), CPU-Z (напряжение) и TMonitor (частота). Во всех случаях на графиках – температура самого горячего ядра.
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1N.

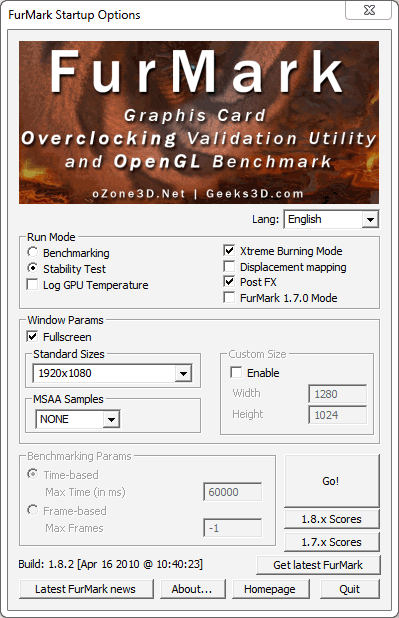

Разгон видеокарты осуществлялся под штатной системой охлаждения и составил скромные 950 и 1100 МГц по чипу и памяти соответственно. Для ее разогрева использовалась утилита FurMark версии 1.8.2 со следующими настройками:
Фиксация показателей температур GPU производилась с помощью MSI Afterburner после их стабилизации (пять минут без изменений).
Система охлаждения ускорителя работала в штатном автоматическом режиме. Поэтому на графиках также указаны доли от максимальной скорости вращения ее турбины.

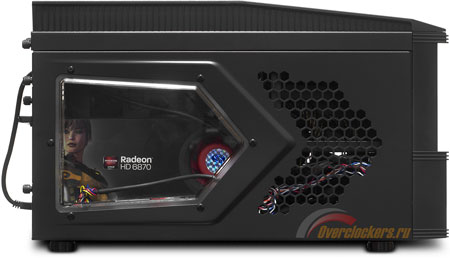

В этот раз я не стал тестировать корпус с двумя видеокартами. Дело в том, что второй двухслотовый ускоритель практически упирается в боковую панель Thermaltake Armor A30. Причем, на уровне окна, в добром десятке сантиметров от «спасительной» перфорации в передней части стенки. В такой ситуации говорить о какой бы то ни было эффективности его охлаждения не приходится. Тестируемый корпус если и подходит для мультичиповых видеоконфигураций, только с одной картой (как тот же Radeon HD 5970). В крайнем случае, с двумя однослотовыми.
Из винчестеров на графиках представлен тот, что прогрелся до наибольшей температуры (при всех четырех способах заполнения корзин).
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25–26 градусов Цельсия.
Шум
реклама
Для проверки акустических параметров система в Thermaltake Armor A30 и на открытом стенде запускалась в тихое время суток в помещении без посторонних источников шума, которые можно было бы различить на слух. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины референсного Radeon HD 6870 во время тестирования фиксировалась на минимальном доступном уровне – 20% (около 1000 оборотов в минуту).
Измерения производились с расстояния 0.3 м, 1.0 м и 3.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Результаты тестирования
Шум
Первым делом – уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе:
0.3 m
Включите JavaScript, чтобы видеть графики
1.0 m
Включите JavaScript, чтобы видеть графики
3.0 m
Включите JavaScript, чтобы видеть графики
* Использованный шумомер AZ Instrument 8922 RS232 SLM гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
Для игрового корпуса Thermaltake Armor A30 демонстрирует очень неплохой результат. Корпус не слишком тихий, но и излишне шумным я его назвать не могу. Издаваемый им равномерный гул вряд ли будет раздражать компьютерных игроков, привычных к вою топовых видеокарт.
Тут можно посетовать лишь на не самый удачный подбор оборотов штатных вентиляторов. Несмотря на наиболее низкий заявленный уровень шума, среди них отчетливо выделяется верхний великан. Все-таки 800 RPM для 20-сантиметрового вентилятора – это многовато. В данном конкретном случае ситуация усугубляется тем, что он вынужден выдувать воздух через мелкую стальную решетку.
Впрочем, замедлять его желающим собрать в Thermaltake Armor A30 мощную игровую систему не сто́ит, и вот почему:
Охлаждение
CPU Temp, °C
Включите JavaScript, чтобы видеть графики
GPU Temp, °C
Включите JavaScript, чтобы видеть графики
Video Fan, % of max RPM
Включите JavaScript, чтобы видеть графики
HDD Temp, °C
Включите JavaScript, чтобы видеть графики
Вот и неприятный сюрприз. Как и ожидалось, с охлаждением центрального процессора в тестируемом корпусе дела обстоят не слишком хорошо. Летом в 30-градусную жару перегрева было бы не избежать. Отставание от открытого стенда (где вентилятор на Thermalright AXP-140, разумеется, тоже устанавливался на выдув) – внушительные восемь градусов. Многовато для игрового корпуса!
К счастью, в остальном Thermaltake Armor A30 соответствует этому званию. По температуре GPU он уже выигрывает два градуса. А жесткие диски так и вовсе чувствуют себя в нем отлично (чего об открытом стенде никак не скажешь).
Вот такие неоднозначные результаты. Впереди вас ждет заключение.
