Установка на GeForce GTX 580

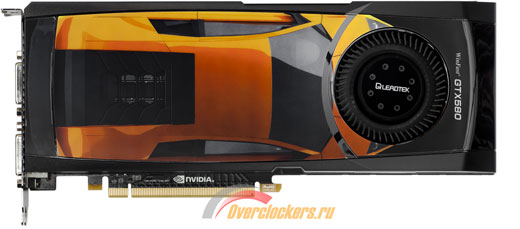

Мне достался вот такой экземпляр референсного NVIDIA GeForce GTX 580, продающийся под торговой маркой Leadtek:
реклама

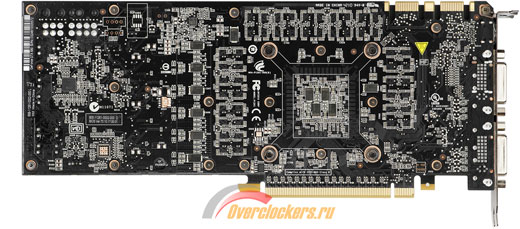

У многих пользователей могут возникнуть проблемы уже с тем, чтобы снять с нового флагманского ускорителя NVIDIA штатную систему охлаждения. В ее креплении используются винты под внутренний шестигранник. Причем затянуты они, что называется, от души; вряд ли получится открутить их простой маленькой отверткой с прямым шлицем. А суммарно в креплении референсного кулера используется более 20 винтов.
Не буду подробно останавливаться на его конструкции. Из первых материалов моих коллег, посвященных GeForce GTX 580, вы уже знаете, что под пластиковым кожухом сверху и металлической теплорассеивающей пластиной снизу тут скрывается 80-миллиметровая турбина и «продвинутый» радиатор, использующий вместо тепловых трубок испарительную камеру.

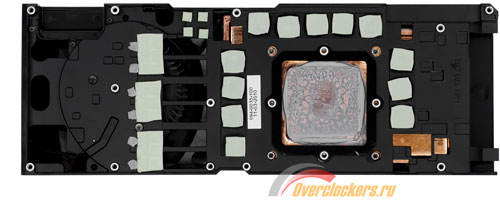

От штатной системы охлаждения GeForce GTX 580 мне нужны были только результаты эффективности да еще понимание того, что же разработчики карты считают нужным на ней охлаждать.

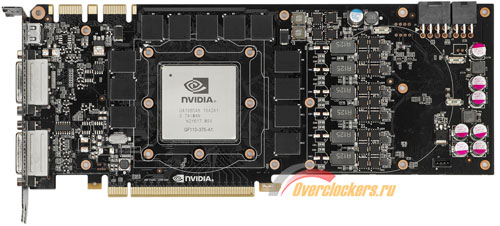

Как и во всех высокопроизводительных графических ускорителях последнего времени, это видеопроцессор, микросхемы памяти и полевые транзисторы системы питания в задней части платы (на самом деле в большинстве системных блоков она будет располагаться спереди):
Если с GPU и чипами GDDR5 все ясно, то для VRM-элементов GeForce GTX 580 подходящих радиаторов не нашлось даже в обширном комплекте Scythe Setsugen 2. Их пришлось снова позаимствовать у кулера GELID ICY VISION Rev.2.

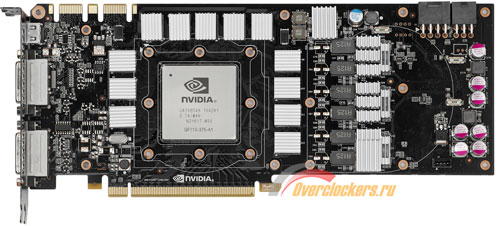

Крепим вспомогательные радиаторы при помощи штатной термолипучки:
реклама
И можно переходить к установке самого кулера. Для GeForce GTX 470, 570 и 580 нам понадобятся монтажные отверстия B1 на тех же прижимных планках. Поэтому «перекидываем» их из положения A в B:
И можно водружать кулер на GPU (а точнее, наоборот), не забыв предварительно нанести на его подошву термоинтерфейс.

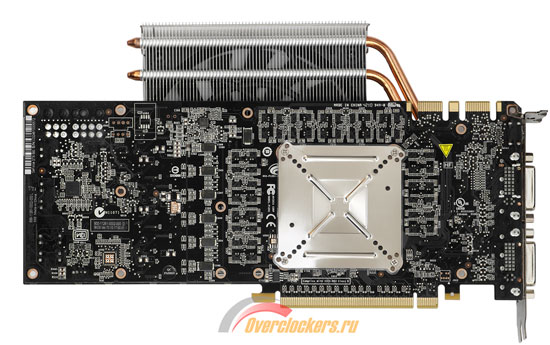

Здесь уже пригодятся более длинные винты из комплекта. К сожалению, проблему с «центровкой» кулера, карты и backplate они не решают – «нанизать» на них все три слоя этого «бутерброда» оказалось так же сложно, как и в случае с Radeon HD 6870.
Но все же плюсы крепления Scythe Setsugen 2 перевешивают этот недостаток. Оно достаточно надежное и обеспечивает отличный прижим.

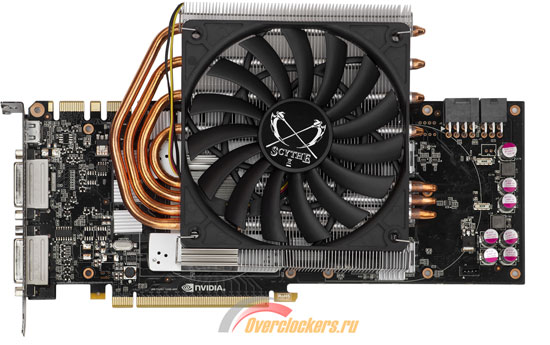

Плата 580-го заметно длиннее, чем у Radeon HD 6870 (270 мм против 245 мм), да и GPU на ней расположен немного ниже и ближе к задней панели. Поэтому тут тестируемый кулер не перекрывает разъемы питания.
На этот раз не повезло второму коннектору для мостика SLI:
Вот и на эту видеокарту кулер установлен, можно переходить к тестированию.
В ходе его ускоритель был разогнан до 900 и 1200 МГц по GPU и памяти соответственно.
Как известно, разработчики GeForce GTX 580 попытались реализовать защиту от «экстремальных» нагрузок вроде «бублика». Так, при запуске FurMark карта снижает частоты и напряжение: производительность падает более чем вдвое, но зато и температурный режим GPU остается в норме. К счастью, авторы утилиты GPU-Z быстро научились обходить эту защиту. Достаточно запустить одну из последних версий их программы с ключом /GTX580OCP, и до следующей перезагрузки карта не будет заниматься самодеятельностью. Отлично, это то, что надо!
Впрочем, думаю, здесь снова не помешает disclaimer:
реклама
Внимание! Этот хак является вмешательством в нормальную работу устройства. NVIDIA не просто так пошла на упомянутый шаг, штатная система охлаждения GeForce GTX 580 с большим трудом справляется с такой нагрузкой. В каких-то случаях она может привести к выходу видеокарты из строя. Как обычно, все модификации вы выполняете на свой страх и риск, и бла-бла-бла...
Эффективность Scythe Setsugen 2 сравнивалась со штатной («Reference» на графиках) системой охлаждения GeForce GTX 580.
Последняя тестировалась в трех режимах:
- 40% от максимальных оборотов (≈1600 RPM). Это минимум, что можно выставить с помощью драйвера. Кроме того, с такой скоростью ее турбина крутится в отсутствие нагрузки;
- 79% (≈3500 RPM). До такой она разгоняется в автоматическом режиме под нагрузкой;
- 85% (≈3900 RPM). А это максимум, который вообще позволяет выставить драйвер.
И, кроме того, на графиках вы найдете результаты, показанные на этой карте кулерами GELID ICY VISION Rev.2 и Arctic Cooling Accelero XTREME Plus.
В простое под всеми системами охлаждения видеопроцессор GeForce GTX 580 не прогревался и до 50 градусов по Цельсию.
Результаты тестирования на GeForce GTX 580
Начнем с самого интересного – температуры GPU:
<< лучше
Включите JavaScript, чтобы видеть графики
Вот и первый неприятный сюрприз. Scythe Setsugen 2 смог совладать с разогнанным GeForce GTX 580 в FurMark с отключенной защитой только в двух из пяти выбранных мною режимов работы его «стодвадцатки». Прямо как «референс» :).
Конечно, тестируемый кулер при этом гораздо тише. Да и то, что при хорошем обдуве он все же справился с поставленной задачей, отправив карту в нокдаун только при уменьшении оборотов своего вентилятора, говорит о том, что дело тут не в неудачной конструкции его основания. По крайней мере, не только в этом...

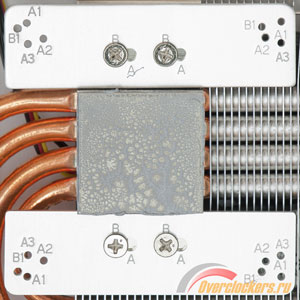

К слову, подошва Scythe Setsugen 2 действительно слишком мала, чтобы целиком накрыть теплораспределитель GeForce GTX 580. Ну, хоть ровная: отпечаток GPU на ней (и наоборот) получился очень неплохим:
Но это не отменяет того факта, что приставки «супер-» ему теперь не видать :). Последняя часть тестирования – на GeForce GTX 460 – может лишь позволить кулеру закрепиться в статусе «крепкого середнячка».
