Установка на Radeon HD 6870
В трех моих последних материалах, посвященных видеокулерам, они тестировались на двух графических ускорителях: по одному AMD/ATI и NVIDIA. Первым был всегда один и тот же Radeon HD 6870. А второй по ходу дела пришлось заменить. Супервидеокулеры GELID ICY VISION Rev.2 и Arctic Cooling Accelero XTREME Plus тестировались на GeForce GTX 580. А более скромный ZEROtherm COOLMAXX 4000 ее не поддерживает (да и не осилил бы он), ему пришлось довольствоваться GeForce GTX 460.
Scythe Setsugen 2 – это некое промежуточное звено. Он без проблем устанавливается и на «пятьсот восьмидесятый», и на «четыреста шестидесятый». Кулер совершенно официально поддерживает GeForce GTX 470 и в то же время не справляется с GTX 480. Однако GeForce GTX 580 должен быть холоднее последнего. Поэтому есть шанс, что Setsugen 2 сможет с ним совладать.
В то же время производитель настоятельно рекомендует свой кулер к использованию именно с GeForce GTX 460. Так что его сто́ит протестировать и на этой карте.
реклама
Поэтому в сегодняшнем материале вас ждут тесты сразу на трех видеокартах. Начнем, как всегда, с Radeon HD 6870.

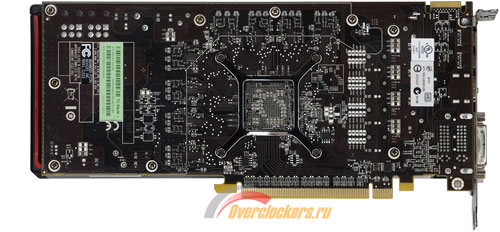

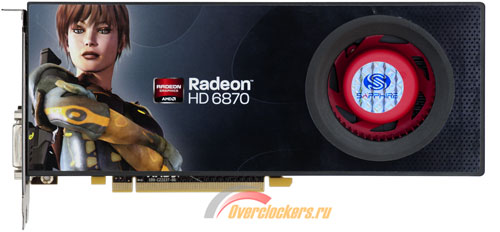

Мне достался вот такой экземпляр референсной карты, продающийся под торговой маркой Sapphire:
Его штатная система охлаждения крепится к плате аж пятнадцатью винтами. Не буду подробно останавливаться на этой конструкции из небольшого радиатора на трех тепловых трубках (одной восьми- и двух шестимиллиметровых) и турбины, скрытых под пластиковым кожухом сверху и металлической теплорассеивающей пластиной снизу, – мои коллеги в свое время достаточно хорошо ее рассмотрели.
Мне от штатной системы охлаждения Radeon HD 6870 нужны были только результаты ее эффективности, да еще понимание того, что же разработчики карты считают нужным на ней охлаждать.
реклама

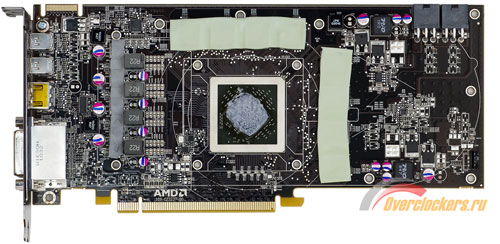

Это GPU, микросхемы памяти и VRM-элементы в передней части платы (на самом деле в большинстве системных блоков она будет располагаться сзади).

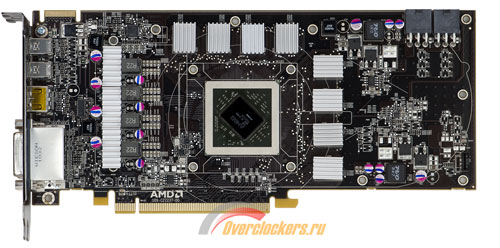

В комплекте кулера подходящие вспомогательные радиаторы нашлись без проблем. Сложностей не возникло даже с VRM, хотя сюда не подошел специальный теплорассеиватель для элементов преобразователя питания, поставляемый с кулером. Он предназначен только для Radeon HD 5870 (по сравнению с ним на картах шестой серии изменилось расстояние между монтажными отверстиями для VRM-радиатора). На Radeon HD 6870 такой даже не помещается по ширине между дросселями и конденсаторами, окружающими здесь ряд полевых транзисторов.
Все радиаторы клеились на комплектную же термолипучку.
Осталось установить сам Scythe Setsugen 2.
Для этого первым делом к его основанию нужно прикрутить прижимные планки (или рамку – в зависимости от того, на какую видеокарту вы устанавливаете кулер).

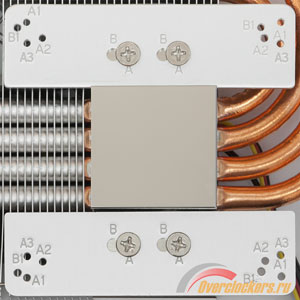

Планки можно установить в двух положениях: A и B. Первому соответствует целых три набора монтажных отверстий (и еще один – второму). Для Radeon HD 6870 нам понадобятся как раз A2:
Остается только прикрутить сам радиатор к видеокарте (разумеется, заранее нанеся на GPU термоинтерфейс).
Еще один нюанс крепления Scythe Setsugen 2: для видеокарт AMD/ATI нужно использовать те винты, что покороче.

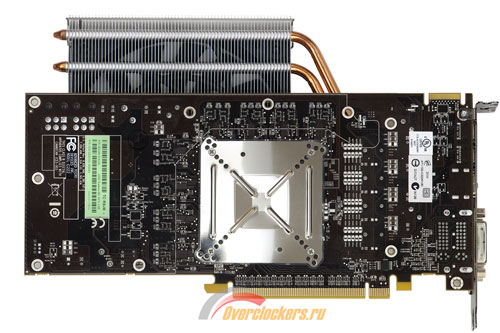

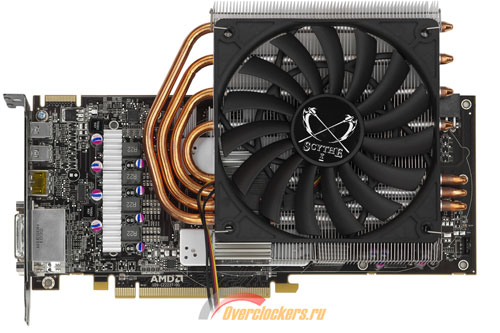

Но главная сложность не в этом, а в том, чтобы совместить радиатор, карту и backplate. Мне это удалось не сразу. Но в итоге радиатор был установлен. Его крепление обеспечивает надежный равномерный прижим и, благодаря использованию упорной крестовины, не изгибает плату.
Из-за своей большой ширины кулер заметно выступает вбок за пределы видеокарты стандартной ширины. Ну, хотя бы не назад, как Arctic Cooling Accelero XTREME Plus. Хотя на более коротких ускорителях, чем 245-миллиметровый Radeon HD 6870, он может лишиться и этого своего преимущества.
Зато со стороны видеовыходов всегда будет раздолье. Производитель специально отмечает, что Scythe Setsugen 2 не блокирует разъемы для мостиков CrossFire/SLI ни на одной из поддерживаемых карт.
реклама
Любителям тандемов из двух ускорителей пригодится и малая толщина кулера. Напоминаю, что он, как и большинство «референсных» систем охлаждения видеокарт потребует всего один лишний слот расширения.

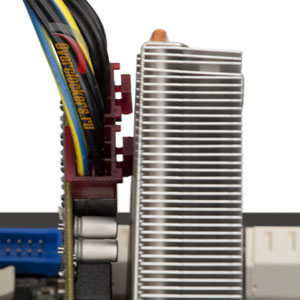

Малая толщина кулера достигается, в том числе, за счет близкого прилегания рабочего тела радиатора к плате. И в некоторых случаях, как, например, на стендовом Radeon HD 6870, он может мешать подвести к видеокарте питание. Точнее, подключение-то еще было не слишком затруднено, а вот отогнуть защелку, чтобы вытащить один из коннекторов, впоследствии оказалось непросто:
Так или иначе, но на этом стенд собран, можно переходить к тестированию Scythe Setsugen 2 на Radeon HD 6870.
В ходе его видеокарта была разогнана до 950 и 1100 МГц по GPU и памяти соответственно.
Эффективность Scythe Setsugen 2 сравнивалась со штатной (референсной – «Reference» на графиках) системой охлаждения Radeon HD 6870.
Последняя тестировалась в четырех режимах:
- Автоматическом: карта сама регулирует скорость вращения своей турбины, которая при этом разгоняется до 36% от максимума (≈2250 RPM);
- 50% (≈3100 RPM);
- 75% (≈4000 RPM) и
- 100% (≈4550 RPM).
И, кроме того, на графиках вы найдете результаты, показанные на этой карте кулерами GELID ICY VISION Rev.2 и Arctic Cooling Accelero XTREME Plus.
В простое под всеми системами охлаждения видеопроцессор Radeon HD 6870 не прогревался и до 50 градусов по Цельсию.
Результаты тестирования на Radeon HD 6870
Начнем с самого интересного – температуры GPU:
<< лучше
Включите JavaScript, чтобы видеть графики
Кулер неплохо справляется со своей задачей. Даже на минимальной скорости вращения своей «стодвадцатки» он заметно опережает штатную систему охлаждения Radeon HD 6870, работающую в автоматическом режиме. При этом Scythe Setsugen 2 гораздо тише. Да что тут говорить, если даже на максимальных 2000 RPM он шумит меньше, чем «референс» на автомате. При этом выигрыш тестируемого кулера достигает 25 градусов.
В то же время, супервидеокулерам он все же заметно уступает. Отставание Scythe Setsugen 2 от Arctic Cooling Accelero XTREME Plus и GELID ICY VISION Rev.2 на тех же оборотах превышает десятиградусный рубеж. Много это или мало? Для Radeon HD 6870, я бы сказал, что не важно: с его охлаждением, помнится, даже ZEROtherm COOLMAXX 4000 справился без проблем*. А вот в случае с намного более горячим GeForce GTX 580 эти десять градусов могут сослужить Scythe Setsugen 2 плохую службу...
* Я не стал добавлять сюда результаты данного кулера, чтобы не загромождать график. Вы найдете их по этой ссылке.

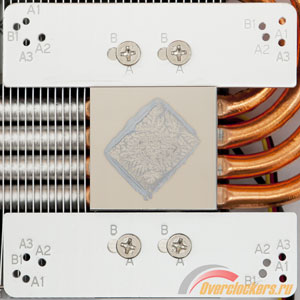

Впрочем, не будем забегать вперед. Мы еще не закончили с Radeon HD 6870. В завершение разговора об охлаждении его GPU приведу фотографии отпечатков видеопроцессора на подошве радиатора и наоборот:
Radeon HD 6870 поддерживает мониторинг еще и VRM-элементов. GPU-Z выводит две соответствующих температуры. Но похожа на правду только одна из них, вторая показывает скорее температуру окружающего воздуха, чем горячих преобразователей питания карты. Поэтому на графиках вы увидите VReg Temperature 1:
<< лучше
Включите JavaScript, чтобы видеть графики
Вот тут уже не приходится говорить о безоговорочном преимуществе Scythe Setsugen 2 над штатным кулером Radeon HD 6870. Это и неудивительно, ведь его вентилятор не обдувает VRM-элементы (а точнее, их радиаторы), размещающиеся на этой карте в задней части. Тем не менее, кулер без проблем справляется с их охлаждением, даже на минимальных оборотах обеспечивая элементам преобразователя питания GPU адекватный температурный режим.
На этом тестирование на Radeon HD 6870 завершено. Впереди вторая часть испытаний Scythe Setsugen 2 – на GeForce GTX 580.
