Возможности BIOS Setup
BIOS, применяемый на материнской плате Gigabyte P67A-UD7 основан на микрокоде Award Software Inc. Интерфейс меню прост и понятен, навигация осуществляется с помощью стрелок клавиатуры и клавиш F8-F12.
Если первая исследованная мной плата для LGA1155 (MSI P67A-GD65 ) была наделена уникальным Click Bios – яркой графической оболочкой, допускающей навигацию с помощью мыши, то здесь все очень привычно. В этом плане новая материнская плата не отличается от предшественниц.

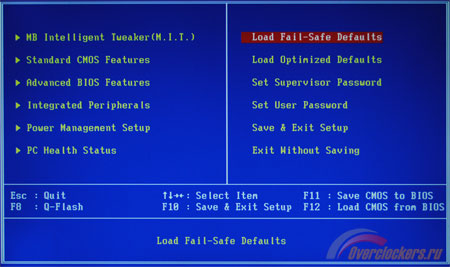

Основное меню разбито на два столбца. Слева размещены основные пункты меню (те вкладки, где и содержатся все регулировки), справа – вспомогательные (опции выхода, загрузка параметров «по умолчанию», установка пользовательского пароля для защиты системы).
Рассмотрю вкладки левого столбца по порядку. Почетное место на самом верху занимает раздел MotherBoard Intelligent Tweaker (M.I.T.), он полностью посвящен разгону системы.

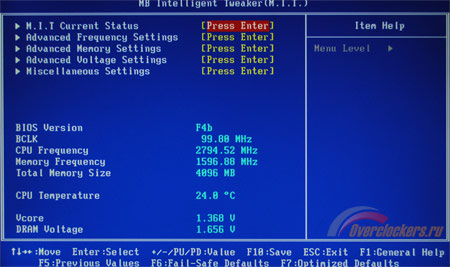

После перехода в данную вкладку, открывается меню следующего вида.
реклама
В нижней части экрана приведена информация о текущем состоянии системы: версия BIOS, частоты BCLK, CPU и DRAM, общий объем установленной оперативной памяти, температура CPU и напряжения питания процессора и модулей памяти. Это удобно, заходя в «разгонный» раздел, оверклокер сразу получает полезную информацию.

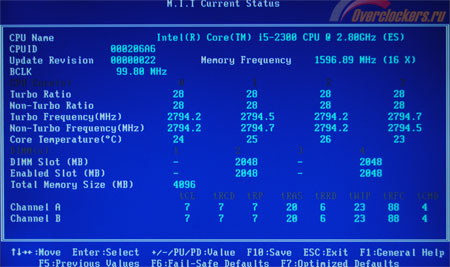

Набор регулировок, необходимых для разгона, разбит на четыре подраздела. Первый называется M.I.T Current Status («текущее состояние»), он предоставляет дополнительную информацию о системе: частоты и температуры отдельных ядер CPU, задержки («тайминги») оперативной памяти.

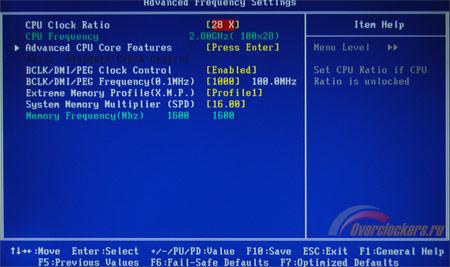

Следующий раздел в «разгонном» меню называется Advanced Frequency Settings. Сюда собраны все настройки, которые могут повлиять на частоту центрального процессора и оперативной памяти.
Базовая частота (BCLK) регулируется в пределах 800-2000 МГц, по новой моде она задана не в этих привычных единицах, а в сотнях КГц, таким образом, базовому значению 100 МГц соответствует цифра 1000. Множитель CPU для стендового процессора задается в пределах 16-35, но рабочими являются только значения до 33 (выбор значения 34 или 35 не производит никакого эффекта).
Множитель оперативной памяти может принимать значения 8 / 10,66 / 13,33 / 16 / 18,66 / 21,33, что соответствует типичной линейке частот модулей DDR3 от 800 до 2133 МГц. Настораживает, что производитель не заявляет поддержки более скоростных «планок» в документации к плате, а множители выглядят жестко зафиксированными. В случае применения модулей с «нестандартной» частотой также могут возникнуть проблемы.
реклама

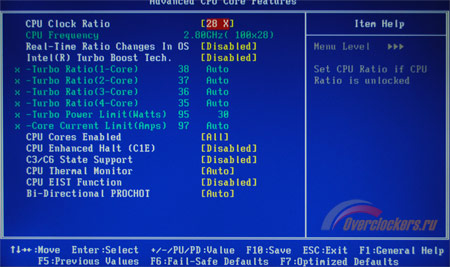

Эта вкладка меню содержит еще один подраздел, называемый Advanced Core Features. Здесь можно деактивировать технологии энергосбережения и откорректировать алгоритм работы Turbo Boost, указав предельные множители CPU при максимальной загрузке разного количества ядер.

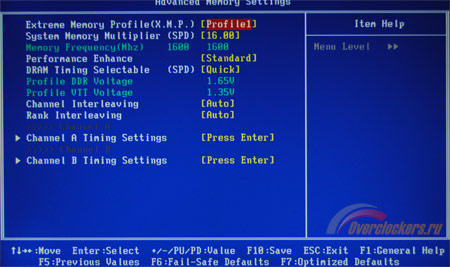

Раздел Advanced Memory Settings, как следует из названия, посвящен настройкам оперативной памяти.

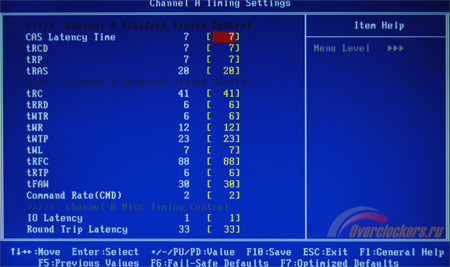

Активировать профиль XMP и задать множитель DRAM вручную можно и в меню Advanced Frequency Settings, а данная вкладка открывает доступ к регулировкам задержек («таймингов»).
Привожу наименования параметров и пределы их изменения в виде таблицы:
|
|
|
CAS Latency Time |
|
|
tRCD |
|
|
tRP |
|
|
tRAS |
|
|
tRC |
|
|
tRRD |
|
|
tWTR |
|
|
tWR |
|
|
tWTP |
|
|
tWL |
|
|
tRFC |
|
|
tRTP |
|
|
tFAW |
|
|
Command Rate |
|
|
IO Latency |
|
|
Round Trip Latency |
|
|
Думаю, ни у кого и так не было сомнений, что флагманская плата может предложить широкий перечень регулировок. Сразу же приведу еще одну таблицу, в которой отражены диапазоны и шаги настройки напряжений питания различных компонентов системы. Все эти настройки представлены в разделе Advanced Voltage Settings.
|
|
|
|
CPU Voltage |
|
|
|
QPI/Vtt Voltage |
|
|
|
System Agent Voltage |
|
|
|
PCH Voltage |
|
|
|
CPU PLL Voltage |
|
|
|
DRAM Voltage |
|
|
|
DRAM Termination |
|
|
|
DDR CH-A DV |
|
|
|
DDR CH-B DV |
|
|
|
DDR CH-A AV |
|
|
|
DDR CH-B AV |
|
|
|
Помимо этого, пользователю доступна регулировка функции Loadline Callibration (подстройка напряжения питания CPU под нагрузкой). Предлагается два уровня LLC – Level 1 («мягкое» повышение напряжения, под нагрузкой могут наблюдаться небольшие просадки по сравнению со значением, выставленным вручную) и Level 2 (более агрессивный алгоритм, под нагрузкой значение напряжения может превышать заданное в BIOS Setup).
Фото следующих разделов меню можно приводить и вовсе без комментариев, так как они совершенно стандартны, но я постараюсь отметить некоторые детали.

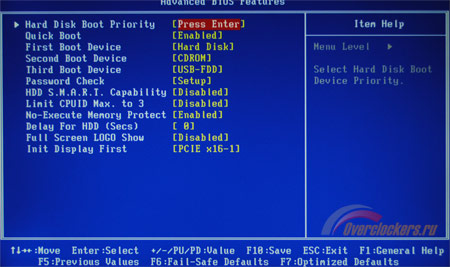

В разделе Advanced BIOS Features помимо прочего можно задать очередность использования жестких дисков для загрузки системы.

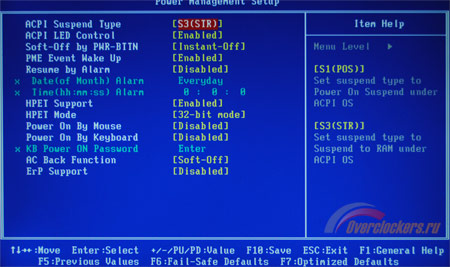

Раздел Power Management Setup содержит настройки энергосбережения.
реклама

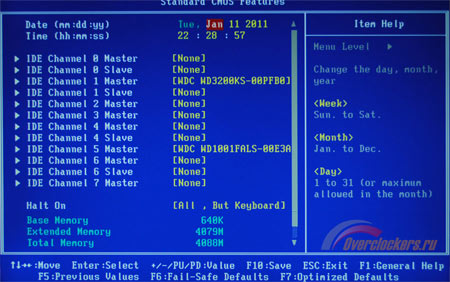

Раздел Standard CMOS Features содержит инструменты изменения системной даты и времени, а также предоставляет пользователю информацию о подключенных к разъемам SATA накопителях/приводах.

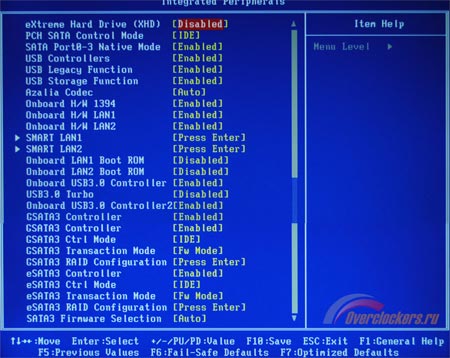

Следующий раздел Integrated Peripherals заведует работой контроллеров, распаянных на плате (то, что можно назвать «интегрированной периферией»). Подразделы этого меню содержат настройки, необходимые для организации RAID-массивов.
Раздел меню PC Health Status - это привычный «Hardware Monitor» - информационный экран, куда выводятся данные о ключевых напряжениях питания, оборотах вентиляторов и температуре компонентов системы. Помимо этого, здесь можно задать алгоритм управления оборотами вентиляторов.
Разделу нужно подвести итог, но сказать что-то особенное о возможностях BIOS Setup Gigabyte P67A-UD7 не получается. Это самый обычный, типичный и обыкновенный BIOS: все настройки на своих местах, функционал соответствует высокому заявленному классу платы. То же касается организации «разгонного» раздела меню.
Тестовый стенд

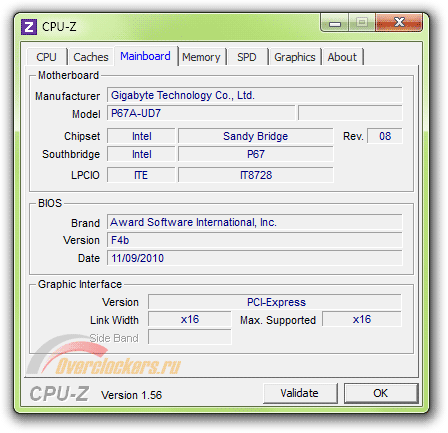

- Материнская плата: Gigabyte P67A-UD7 (BIOS v. F4b);
- Процессор: Intel Core i5-2300 (базовая частота 2800 МГц);
- Система охлаждения процессора: Noctua NH-D14 (2 x Scythe Slip Stream SY1225SL12SH; ~950-1800 об/мин);
- Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20, 2x2 Гбайта, двухканальный режим);
- Видеокарта: ASUS Radeon HD 5870 (reference);
- Жесткий диск: Western Digital WD1001FALS (1000 Гбайт);
- Блок питания: Cooler Master Real Power M1000 (1 кВт);
- Корпус: открытый стенд.
Программное обеспечение:
- Windows 7 Ultimate x64;
- ATI Catalyst v. 10.12 для видеокарты Radeon HD 5870.
Разгон
Как я уже писал ранее, для настоящего оверклокинга подходят только процессоры Intel Sandy Bridge с буквенным индексом «K». Таких моделей всего две: Core i7-2600К и Core i5-2500K. Они обладают разблокированным множителем, который может принимать значения вплоть до 57. При базовой частоте шины в 100 МГц, это дает частоты CPU до 5700 МГц. Остальные процессоры Sandy Bridge подходят для разгона гораздо хуже, так как их максимальный множитель заблокирован на уровне, не сильно превышающем стандартное значение.
«Классический» способ разгона с повышением частоты системной шины для новых процессоров почти неприменим. Дело в том, что частота BCLK очень слабо поддается увеличению: все, на что можно рассчитывать - это прибавка порядка 5 МГц. Материнская плата прибыла на тест вместе с процессором Core i5-2300, самым младшим четырехъядерником в новой модельной линейке. Оценивать разгонные возможности Gigabyte P67A-UD7 с помощью такого процессора – все равно, что измерять слона микрометром. Но выбора у автора нет, и придется выжимать все соки из младшего «камня». Единственный позитивный момент в данной ситуации – возможность изучить разгонный потенциал самого доступного четырехъядерного Sandy Bridge. Стоимость этого процессора заявлена на уровне $177, что может привлечь к нему внимание экономных пользователей.
Итак, перехожу к «выжиманию соков». Штатный множитель тестируемого процессора составляет 28, максимальное значение ограничено на уровне 33. Следовательно, частоту процессора можно увеличить до 3300 МГц без разгона по BCLK. Сделать это очень просто, достаточно изменить соответствующий параметр в BIOS Setup без какой-либо дополнительной настройки или изменения напряжения.

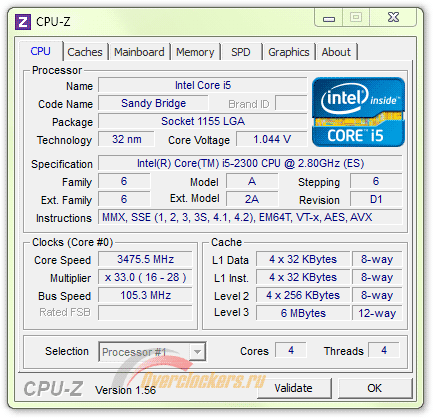

Увеличение частоты BCLK может принести еще пару сотен МГц. На исследуемой плате предел частоты шины лежит на уровне 105,3-105,5 МГц. Таким образом, процессор удалось разогнать до 3475,5 МГц.
Что и говорить, не самый впечатляющий результат. В процентном выражении прибавка составила ~24%. Повышение напряжения, как и в первом случае, не понадобилось.
Дать объективную оценку разгонным способностям платы на таком материале практически невозможно, остается уповать только на теоретическую «бумажную» заточенность P67A-UD7 под разгон. По сути, для разгона процессоров Sandy Bridge «K» от платы требуются всего две вещи – широкий набор настроек в BIOS Setup и качественная система питания CPU. Привычный критерий «разгон по шине» в этом случае мало что значит.
Заключение
Итак, исследованная материнская плата оставила очень приятное впечатление и мне тяжело найти повод для критики. Единственное уязвимое место – цена, в московской рознице данный продукт стоит порядка 11 тысяч рублей. Цена чуть упадет после утихания шума вокруг анонса новых процессоров Intel, но все равно останется высокой на фоне многочисленных «неплохих» плат-конкурентов, которые стоят по 5-7 тысяч. Что и говорить, на сегодняшней день эта плата вообще является самой дорогой среди решений на базе Intel P67.
Близкие по цене продукты, также наделенные увеличенным количеством линий PCIe, представили ASUS (куда же без них) и ECS (а вот это - сюрприз). Таким образом, уже формируется класс специфических плат LGA1155 для организации систем с несколькими видеокартами. Их срочно необходимо «столкнуть лбами», выяснив какой из этих дорогостоящих продуктов обладает лучшими потребительскими характеристиками, но компания Gigabyte уже успела сделать заявку на лидерство в этой нише, перещеголяв конкурентов, по крайней мере, по цене.
Выражаем благодарность:
- Компании Gigabyte за предоставленные на тестирование материнскую плату Gigabyte P67A-UD7 и процессор Intel Core i5-2300;
- Компании Xpert.ru за предоставленные комплектующие для тестового стенда.
