Возможности BIOS

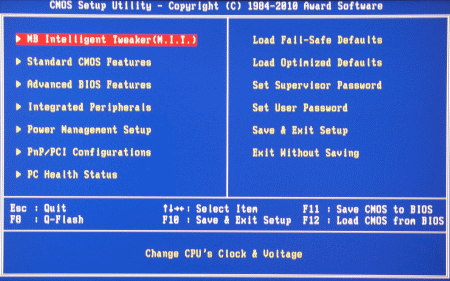

BIOS платы основан на коде AWARD и выглядит вполне традиционно.

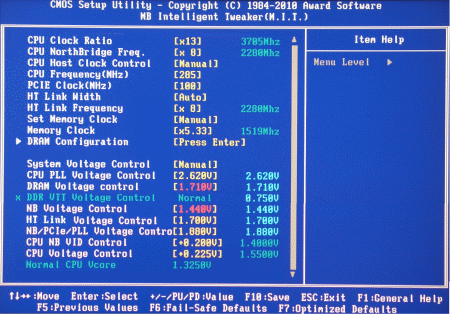

На открывшейся странице видно два столбца. В первом самой верхней строкой идёт пункт MB Intelligent Tweaker (M.I.T.). Он целиком посвящён установке частот и напряжений, словом, именно здесь и осуществляется разгон системы.
Здесь всё интуитивно понятно и комментировать особо нечего. Отмечу лишь диапазон регулировок напряжений
- CPU PLL Voltage Control (от 2.220 В до 3.100 В с шагом 0.02 В);
- DRAM Voltage Control (от 1.21 В до 2.41 В с шагом 0.02 В);
- DDR VTT Voltage Control (от 0.720 В до 1.050 В с шагом 0.025 В);
- NB Voltage Control (от 0.950 В до 1.1500 В с шагом 0.1 В, далее до 1.450 В с шагом 0.02 В);
- HT Link Voltage Control (от 1.1 В до 1.2 В с шагом 0.1 В, далее до 1.460 В с шагом 0.02 В);
- NB/PCIe/PLL Voltage Control (от 1.500 В до 2.100 В с шагом 0.02 В);
- CPU NB VID Control (от номинала до +.600 В с шагом 0.025 В и до -.600 В с шагом 0.025 В);
- CPU Voltage Control (от номинала до +.600 В с шагом 0.025 В и до -.600 В с шагом 0.025 В).
реклама

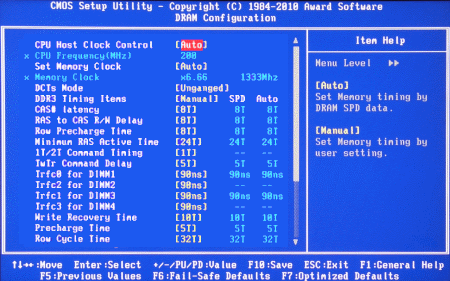

На этой странице есть ещё один пункт, отвечающий за настройки памяти, он так и называется DRAM Configuration.

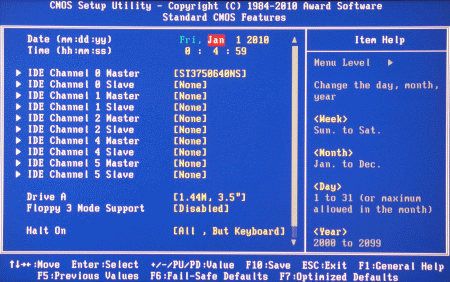

В нем производится более тонкая настройка памяти, в частности «подкрутка» таймингов. Возвращаемся в главное меню и переходим к рассмотрению следующего пункта – Standard CMOS Features.
Здесь устанавливаются время, дата, некоторые режимы работы приводов и варианты сообщений об ошибках при загрузке. Следующим пунктом идёт Advanced CMOS Features.

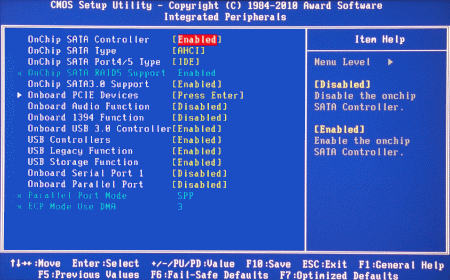

Он отвечает за некоторые настройки процессора, в частности за включение/выключение энергосберегающих технологий, ядер и функцию разблокировки процессора. Помимо этого, осуществляется выбор загрузочных устройств. Чередует его пункт Integrated Peripherals.
реклама
Многие уже догадались, речь идёт о настройках периферийных устройств. Комментировать особо нечего потому, что здесь производятся установки всех интегрированных контроллеров, и преимущественно всё сводится к банальному включению/выключению. Последним пунктом, заслуживающим внимания, идёт самый нижний в левой колонке – PC Health Status.
Все то же, неоднократно виденное нами: мониторинг, сигнализация достижения критических температур и регулировка оборотов вентилятора.
Подводя итоги, следует отметить, что BIOS Gigabyte 890FXA-UD7 самый заурядный и полностью копирует параметры настроек более дешёвых плат этого производителя.
Тестовый стенд
Тестирование материнской платы Gigabyte 890FXA-UD7 проводилось совместно со следующим набором комплектующих:
- Процессор: AMD Phenom II X6 1090T 3200 МГц;
- Кулер: Zalman CNPS 10X Performa, Zalman ZP1225ALM, 900-2000 об/мин;
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: Corsair TWIN3X2048-1333C9DHX (2х1 Гбайт 1333 МГц DDR3 9-9-9-18 при 1.6 В);
- Видеокарта Gigabyte GV-N470D5-13I-B (nVidia GTX 470, частота чипа 607 МГц, частота памяти 3348 МГц), версия драйвера 257.21;
- Жёсткий диск: Western Digital WD1002FAEX (1 Тбайт);
- Информационная панель: Zalman ZM-MFC2;
- Блок питания: OCZ ModXStream Pro OCZ600MXSP-EU (600 Вт).
Проверка разгона
Плата попала на тестирование с версией BIOS F1. Шестиядерный процессор на ней встал и изначально нормально заработал с настройками по умолчанию.
Когда же дело дошло до разгона, система напрочь отказывалась брать шину больше 250. Я спокойно обновил BIOS фирменной утилитой Q-Flash до версии F2. Но какие бы я не проводил манипуляции, больше 250 по шине плата не брала. Оставив шину в покое, я разогнал систему, повысив коэффициент на процессоре, и произвел все необходимые тесты.
После этого на некоторое время я вынужден был уехать. По возвращении я обнаружил новую версию BIOS F3D и решил попробовать удачи с ним. Также запустил Q-Flash и прошился. Перезагрузка. Запускается восстановление BIOS со второй микросхемы. И только я подумал: «Что за…». Как снова перезагрузка и … плата сдохла. Многие скажут: «Как же так? Ведь на плате две микросхемы, есть утилита восстановления на диске, плюс ещё куча всяких фишек…» Да, но на практике ничего из этого не помогло.
Более того, пробовался вариант прошивки BIOS c жёсткого диска, но тщетно, он действенен только тогда, когда на экране что-то есть, тут же полнейшая тишина. Хочется верить, что это случайная ситуация и она настолько редко проявится, что будет невероятной. Может это брак конкретного экземпляра или недочёт прошивки. Сейчас уже остаётся только гадать.
Производительность, тепловой режим и энергопотребление
Тестирование Gigabyte 890FXA-UD7 проводилось на открытом стенде при комнатной температуре 31°C в следующих режимах:

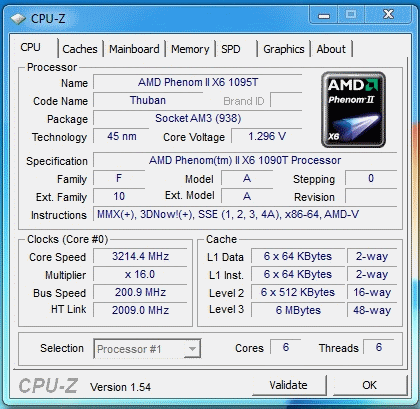

- AMD Phenom II X6 1090T @ 3200 (16x200), память 1333 МГц тайминги 9-9-9-24-1Т, коэффициенты HT и NB – x10.

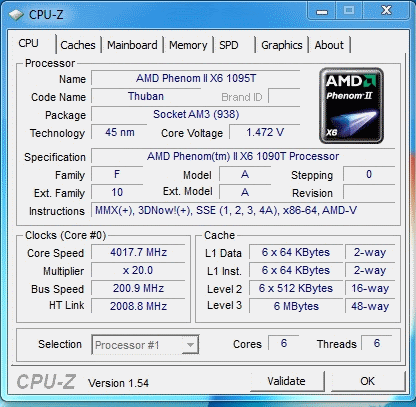

- AMD Phenom II X6 1090T @ 4000 (20x200), память 1600 МГц тайминги 6-6-6-18-1Т, коэффициенты HT и NB – x10.
реклама
В последнем случае были повышены напряжения на ядрах до 1.4 В и на памяти до 1.7 В. Тесты проводились под операционной системой Windows 7 32-bit, прогонялись по 5 раз и выбирались средние значения.
3DMark 06
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
3DMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
PCMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Memories Score, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R10
1CPU, Marks
Включите JavaScript, чтобы видеть графики
xCPU, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R11.5
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, FPS
Включите JavaScript, чтобы видеть графики
EVEREST Cache & Memory Benchmark
Memory read, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory write, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory latency, нс
Включите JavaScript, чтобы видеть графики
MaxxMEMI
Reached memory score, Гбайт/с
Включите JavaScript, чтобы видеть графики
Fritz Chess Benchmark
kNodes
Включите JavaScript, чтобы видеть графики
Super PI
1M, сек
Включите JavaScript, чтобы видеть графики
8M, сек
Включите JavaScript, чтобы видеть графики
Winrar 3.93
Кбайт/с
Включите JavaScript, чтобы видеть графики

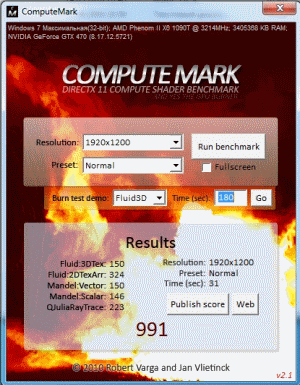

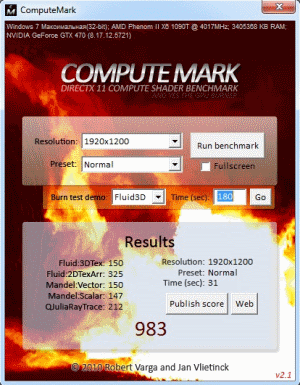

Очевидно, что разогнанная система показывает лучшие результаты. Вне зачёта были проведены тесты ComputeMark. Результаты странные, поэтому не публикуются вместе со всеми, но может кому-то будут интересны.
Переходим к рассмотрению теплового режима. Тесты проводились при комнатной температуре 31°C без дополнительного охлаждения.
Температура радиатора мосфетов
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики

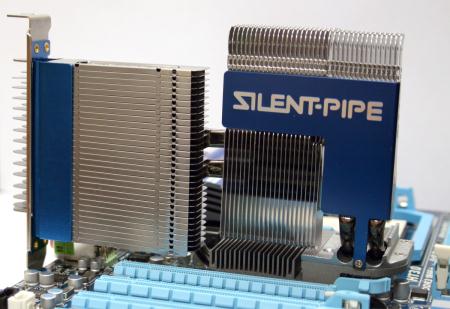

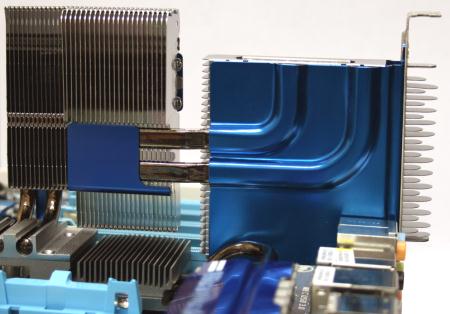

Температура радиатора северного моста с водоблоком
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Температура радиатора северного моста с дополнительным радиатором
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Температура радиатора южного моста
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Высокая температура в помещении не способствует хорошим температурным показателям. Использование внешнего радиатора ситуацию не меняет. Возможно, включив водоблок в состав системы водяного охлаждения, и удалось бы сбавить градусов пять на радиаторе северного моста. Только особого смысла лично я в этом не вижу потому, что чип AMD 890FX играет лишь роль коммутатора шин PCI-e и HT.
Переходим к изучению потребления энергии. В данном случае конфигурация не очень прожорливая и лидером по потреблению будет видеоадаптер. А теперь представьте, что с этой платой будет совместно работать четыре видеокарты AMD Radeon HD 5970 и разогнанный до 4 ГГц процессор. Несложно посчитать, что подобная система уйдёт за 1 кВт. На этом фоне смешно выглядит функция Easy Energy Saver, которую производитель продвигает в массы. В нашем же случае цифры куда более скромные.
Потребление энергии
без нагрузки, Ватт
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Очевидно, что в простое система потребляет гораздо меньше, чем в игровых тестах. Разгон процессора в меньшей степени сказывается на прожорливости, но при полной загрузке его аппетит возрастает.
Встроенный звук
К сожалению, звук не удалось протестировать в полном объёме. Запускались только игры, технологические демо и аудиотреки в формате Audio CD на колонках Microlab PRO 1. Звучание самое заурядное, ничего выдающегося или плохого я не услышал. Что ещё можно ожидать от встроенного звука? Ах, да цена платы ~9000 руб. и хотелось бы звук получше, но это не здесь.
Заключение
Gigabyte 890FXA-UD7 очень сложно дать оценку. С одной стороны - отличная упаковка, комплект, качественная элементная база, обилие всеразличных разъёмов и возможность установки сразу четырех видеоадаптеров. Портит всю эту картину реализация. Честное слово, есть навязчивое впечатление, что плату проектировали у нас России (в Сколково) в самом разгаре январских праздников.
Непонятно, зачем материнскую плату нужно было делать нестандартных размеров? Почему её можно «убить» прошивкой родного BIOS`a встроенными средствами и не восстановить его с помощью кучи фирменных технологий? Как может быть такое, что плата не может разогнать процессор по шине больше 250 МГц? Ведь куда более дешёвые и менее именитые куски текстолита без особого труда берут 350 МГц! Зачем нужен водоблок?
В общем, вопросов много, а ответов нет. При этом ещё раз стоит озвучить цену - ~9000 руб. На данном этапе мне кажется, что это провал. Возможно, это был просто неудачный экземпляр или выйдет прошивка, которая изменит всё в лучшую сторону. Тогда мы взглянем на этот продукт по-новому. А пока, надеюсь, никому семь раз думать не нужно?
Плюсы Gigabyte 890FXA-UD7
- Хороший комплект;
- Поддержка 4-way CrossFireX;
- Поддержка USB 3.0 и SATA 3 наряду с COM, LPT, FDD;
- Функция быстрой зарядки по USB;
- Наличие на плате кнопок Power, Reset и Clr CMOS
Минусы платы
- Неудобное расположение кнопок Power, Reset и Clr CMOS;
- Плохой разгон;
- «Сырой» BIOS или (и) неудачный экземпляр;
- Размер XL-ATX.
Выражаем благодарность:
- Компании Gigabyte за предоставленную материнскую плату Gigabyte 890FXA-UD7.
Андрей Понкратов aka wildchaser

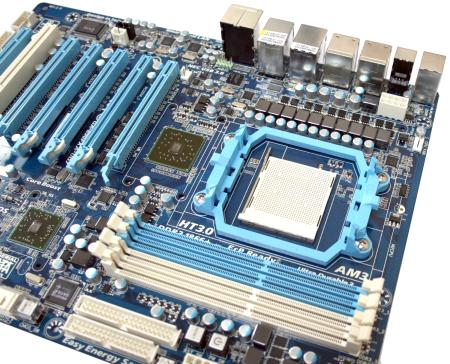

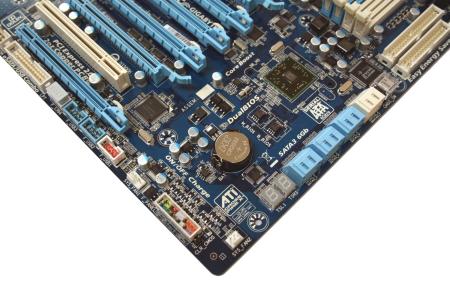

Дополнительные фотографии
