Обзор материнской платы Gigabyte 890FXA-UD7 (страница 2)
реклама

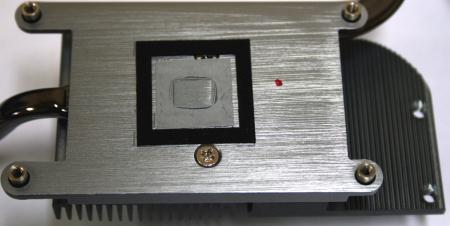

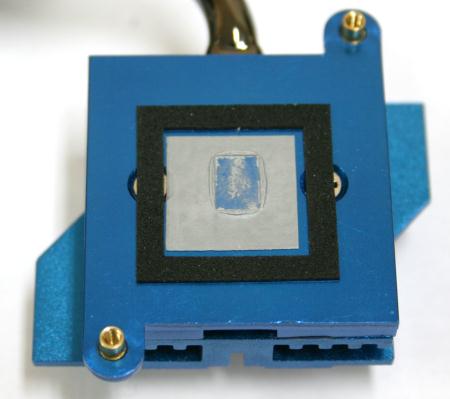

Снимать систему охлаждения смысла нет. Во-первых, это рискованно, потому что отодрать её от чипов было трудновато. Возникало ощущение, что она снимется только с чипами вместе. Во-вторых, слой термоинтерфейса в месте контакта очень тонкий, поэтому его замена не позволит отводить тепло более эффективно (возможно вы и отыграете пару градусов, но в данном случае оно того не стоит).

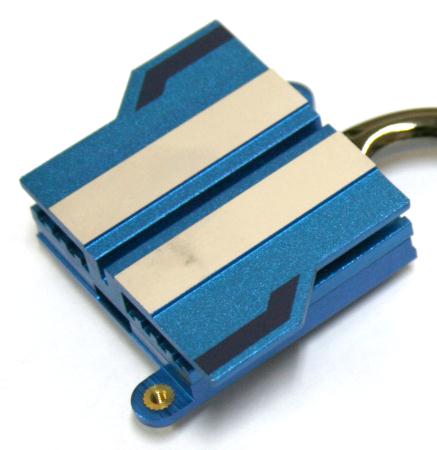

Радиатор южного моста также составной. В алюминиевом основании есть канавка, в котором находится тепловая трубка. Верхняя часть похожа на Н-образный профиль с небольшим желобком по центру. Радиатор окрашен в светло-синий цвет, за исключением двух белых полосок сверху.
Термоинтерфейс схож с оным на северном мосту.
реклама

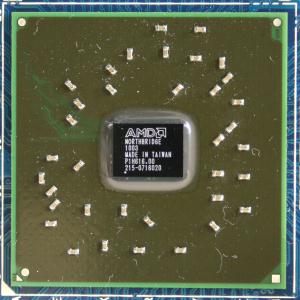

Теперь взглянем на то, что скрывают радиаторы, а именно на набор логики. Северный мост AMD 890FX

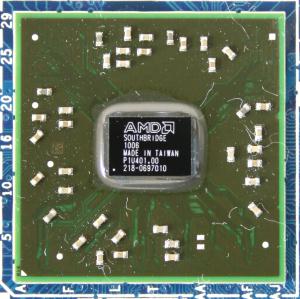

и южный SB850.

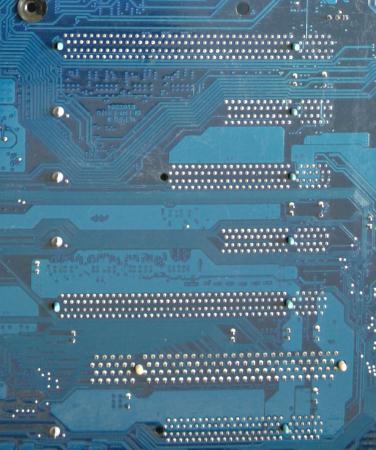

Слотов PCI-e x16 на плате Gigabyte 890FXA-UD7 много, но не на все выделено по 16 линий, некоторые ограничены аппаратно. Переворачиваем плату и смотрим, как обстоят дела в действительности.
Невооружённым глазом видно, что количество выделяемых линий на разъём колеблется от x4 до x16. Итак, по порядку: первый – x16, второй – x4, третий – x8, четвёртый – x4, пятый - x16, шестой - PCI, седьмой – x8. Очевидно, что устанавливая видеоадаптеры через один можно организовать режим работы x8+x8+x8+x8 и активизировать технологию 4-way CrossFireX, поддержка которой декларируется на лицевой части коробки. Слот PCI здесь смотрится «ни к селу, ни к городу».
Конечно, в плане совместимости это огромный плюс, но в продуктах подобного класса остальные производители не оставляют компромиссов и делают ставку на установку исключительно PCI-e x16 разъёмов, как более универсальных из PCI-e. К тому же, практически все современные периферийные устройства уже освоили шину PCI-e.
реклама

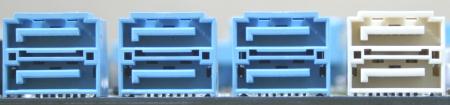

Для подключения накопителей на плате распаяно восемь разъёмов SATA.

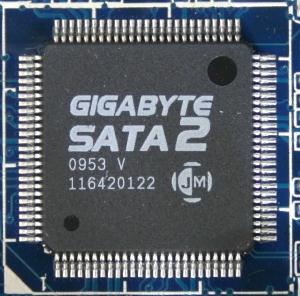

Шесть голубых – SATA3, с пропускной способностью 6 Гбит/с, реализованы интегрированным контроллером южного моста SB850. Они поддерживают режимы RAID 0, 1, 5, 10, JBOD. Оставшиеся, два белых, реализованы отдельным контроллером Gigabyte SATA2 (JMicron 363).
Он обеспечивает плату двумя дополнительными портами SATA 2 и одним каналом IDE. В его режимы работы также входит поддержка RAID 0, 1, JBOD и двух ATA 33 / 66 / 100 / 133 устройств. Но и это ещё не всё. Gigabyte 890FXA-UD7 оборудована контроллером JMicron 362 для подключения двух eSATA устройств.

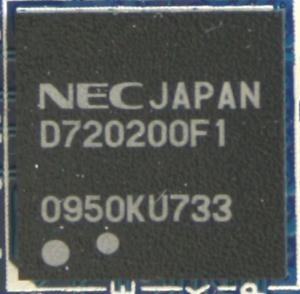

Соответствующие разъёмы находятся на задней панели. Это уже кажется перебором в свете того, что в комплекте идёт соответствующий набор для подключения двух внешних жёстких дисков. Ещё есть разъём флоппи-дисковода, что выглядит неуместным в этом продукте. Конечно, на дискетах до сих пор сдают отчёты, например в пенсионный фонд, но ведь есть и USB устройства. Их плата поддерживает в полной мере благодаря встроенному в южный мост контроллеру USB 2.0 и дополнительно распаянному для поддержки стандарта USB 3.0 чипу NEC D720200F1.

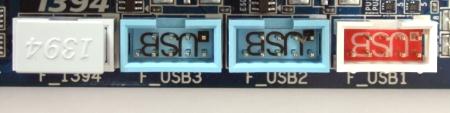

Внизу расположены три разъёма для подключения шести USB 2.0 устройств.

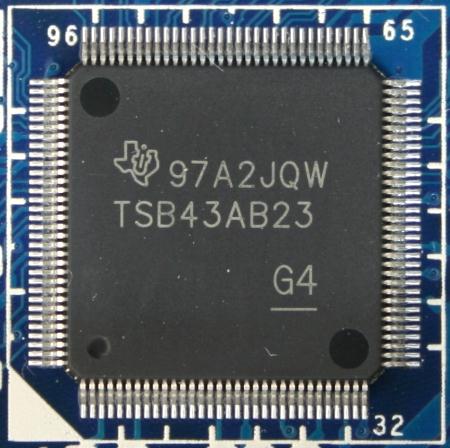

Ещё шесть портов USB 2.0 находятся на задней панели. Там же обосновались и два разъёма USB 3.0 голубого цвета. Не остался без внимания производителя и стандарт IEEE 1394. Он реализован контроллером Texas Instrument TSB43AB23.

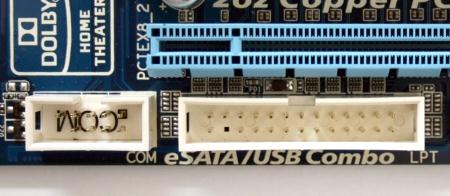

Один штекер распаян внизу платы, рядом с USB. И ещё два разъёма находятся на задней панели. Кстати, на ней вы не найдете LPT и COM портов, но они присутствуют на самой плате внизу слева.

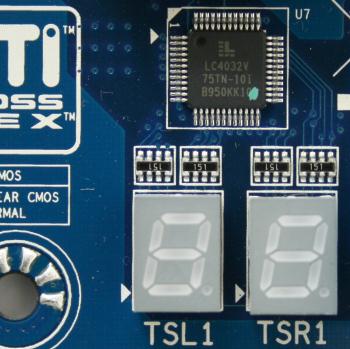

В правом нижнем углу Gigabyte 890FXA-UD7 можно найти разъём для подключения кнопок и индикаторов корпуса, две микросхемы BIOS и два семисегментных индикатора прохождения POST.
реклама

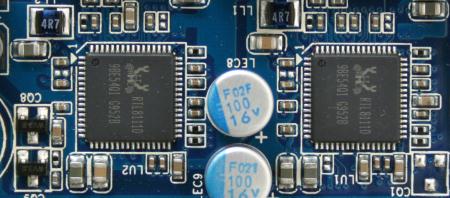

На плате присутствует пара гигабитных сетевых контроллеров, реализованных чипами Realtek RTL8111D.

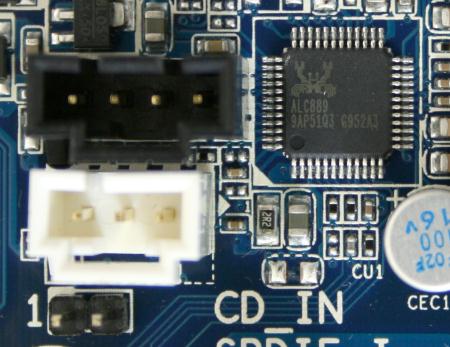

Ну и куда сейчас без многоканального звукового кодека. Его функции выполняет микросхема Realtek ALC889.

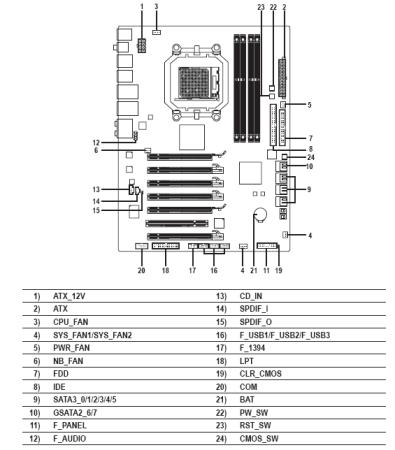

Рядом с ней расположены коннекторы СD-in, SPDIF IN и OUT. Эти и другие разъёмы можно лицезреть на схеме, которая идёт в инструкции.

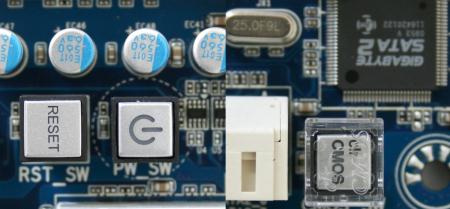

Отдельно хочется отметить наличие кнопок Power, Reset и Clr CMOS. Из названий понятно, что посредством их осуществляется включение, перезагрузка и сброс настроек BIOS соответственно.
Единственный момент, это неудачное расположение кнопок. Две из них находятся вблизи ATX разъёма, и доступ к ним может быть затруднён после монтажа платы в корпус. Ещё одна, Сlr CMOS, обосновалась между SATA портами и колодкой FDD. Производитель защитил её от случайного нажатия прозрачной пластиковой крышкой.

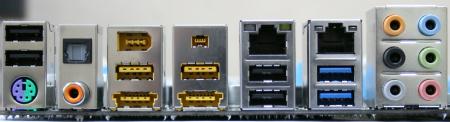

На задней панели наблюдается довольно плотное размещение разъёмов.
- Один порт PS\2 для подключения клавиатуры или мыши;
- Шесть портов USB 2.0;
- Два порта USB 3.0;
- Два разъёма IEEE1394a;
- Два комбинированных разъёма eSATA / USB 2.0;
- Один оптический S/PDIF Out разъём;
- Один коаксиальный S/PDIF Out разъём;
- Два гигабитных сетевых разъёма RJ-45;
- Шесть аудиоразъёмов minijack.
Технические характеристики
Поддержка процессоров | AMD Phenom II X6 / X4 / X3 / X2 (кроме 920 / 940) Athlon II X4 / X3 / X2 и Sempron 140 |
Шина HyperTransport | до 5.2 ГТ/с |
Набор логики | Северный мост: AMD 890FX Южный мост: AMD SB850 |
Поддерживаемая память | Двухканальная DDR3 1066 / 1333/ 1866(разгон) Максимальный объём 16 Гбайт 4 DDR3 DIMMs (240 pin / 1.5 В) |
Сеть | 2x Realtek RTL8111D |
Звук | HD Audio Realtek ALC889 |
SATA 3 | SATA 1~6 порты от AMD SB850 chipset, до 6.0 Гбит/с |
SATA 2 | SATA 7~8 порты от Gigabyte SATA2 |
RAID | SATA 1~6 поддержка RAID 0/ 1/ 5/ 10/ JBOD SATA 7~8 поддержка RAID 0/ 1/ JBOD |
eSATA | Два разъёма на задней панели от JMicron 362 |
IEEE1394 | 3x 1394a (T.I. TSB43AB23) |
Контроллер ввода/вывода | ITE IT8720F |
Коннекторы | Задняя панель
|
Кнопки | 1х кнопка POWER 1x кнопка RESET 1х кнопка Clr CMOS |
Слоты | 6x PCI Express 2.0 x16, поддерживается 2 / 3 / 4-way ATI CrossFireX 1x PCI слот |
Фирменные технологии Gigabyte | @BIOS Q-Flash Xpress BIOS Rescue Download Center Xpress Install Xpress Recovery2 EasyTune Easy Energy Saver Smart Recovery Auto Green ON/OFF Charge Q-Share |
Форм-фактор | XL-ATX |
Габариты, мм | 325 х 244 |
