Особенности конструкции

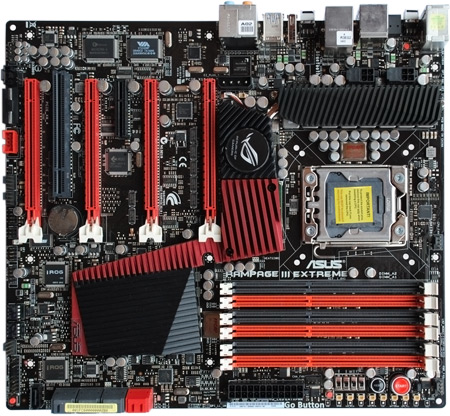

При взгляде на новое творение ASUS становится очевидно, что тут поработал не только расчетливый ум инженера, но и фантазия дизайнера. Черно-красная цветовая гамма – беспроигрышный вариант, в целом материнская плата выглядит очень добротно. Необходимо отметить, что ASUS Rampage III Extreme выполнена в так называемом расширенном форм-факторе ATX: ширина платы составляет 268 мм, длина – 305 мм, то есть наша плата на 25 мм шире стандартных ATX-моделей. Обладатели небольших корпусов могут столкнуться с трудностями при монтаже системы, мы рекомендуем нашим читателям перед столь дорогостоящей покупкой вооружиться рулеткой и произвести необходимые измерения.

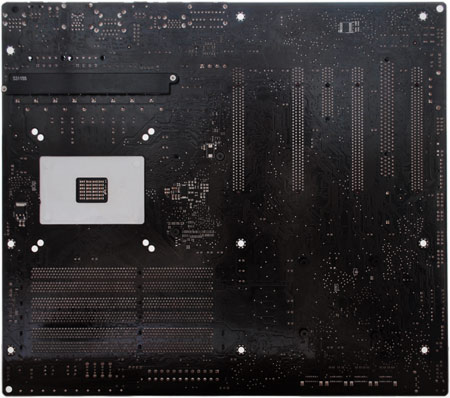

Обратная сторона материнской платы, как всегда, практически пуста.

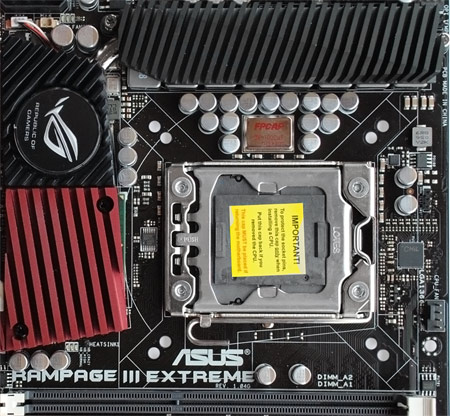

Компоновка околосокетного пространства продумана до мелочей: радиаторы системы охлаждения расположены на удалении от сокета. Учитывая небольшую высоту радиаторов, проблем с установкой крупногабаритных кулеров возникнуть не должно. А вот расстояние до ближайшего разъема DDR3 мало, при использовании модулей памяти с высокими радиаторами-гребнями трудностей не избежать.
реклама

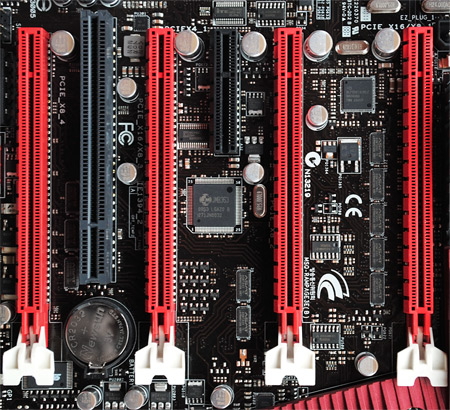

На материнской плате установлены четыре слота PCIe 2.0 16x. Увеличив количество этих разъемов, конструкторы были вынуждены сократить число остальных: здесь всего 1 PCI (ревизия 2.2) и еще один PCIe 4x. Впрочем, такого количества все равно должно хватить для подключения дополнительных устройств. Разъемы PCIe 2.0 16x расположены удачно, на материнской плате можно без проблем использовать до 4 видеокарт даже с двухслотовыми системами охлаждения. ASUS декларирует для модели Rampage III Extreme работу со SLI и CrossFireX конфигурациями.
При ближайшем рассмотрении оказывается, что специалисты ASUS не стали использовать дополнительных контроллеров, увеличивающих количество активных линий PCIe. Таким образом, между всеми 4 слотами делятся всего 32 линии. Для использования доступны следующие формулы: 16x+16x для системы с двумя видеокартами, 16х+8x+8x для системы с тремя видеокартами и 8х+8х+8х+8х в случае использования четырех ускорителей.
Для любой другой материнской платы выявленный недостаток не был бы критичным: ну подумаешь, незначительная потеря производительности в экзотических конфигурациях с тремя или четырьмя видеокартами, даже простые SLI/CrossFire используются не так часто. В нашем же случае это серьезный камень в огород ASUS. Абсолютный зачет в 3DMark Vantage или Heaven Benchmark, где необходимо использовать 3-4 видеокарты в связке, будет штурмоваться на других материнских платах. Специалисты ASUS учли этот факт, и недавно представили специальную приставку-адаптер для своей платы, которая обеспечивает работу по максимальной формуле PCIe 2.0 16x+16x+16x+16x. Стоимость данного устройства составляется ~200$.

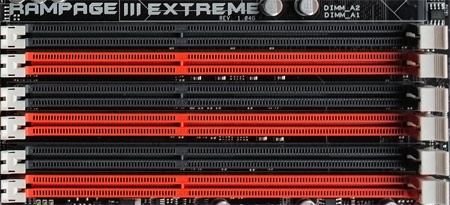

Контроллер памяти процессоров Intel Core i7 в конструктиве LGA1366 обеспечивает работу с модулями DDR3 в трехканальном режиме. На материнской плате ASUS Rampage III Extreme используются шесть разъемов DIMM DDR3, таким образом, максимальный объем памяти может составлять 24 Гбайта (6х4 Гбайта). В ASUS тщательно проработали совместимость материнской платы с высокочастотными модулями. В руководстве пользователя приведен длинный список планок ведущих производителей, функционирующих на частотах 2200/2133/2000/1800 МГц, их работа которых гарантируется ASUS. Более полный перечень можно увидеть на сайте производителя, поддержка новых моделей традиционно будет вводиться в свежих ревизиях BIOS.
Восемь портов SATA компактно собраны в два ряда. Шесть из них, черного цвета, поддерживают стандарт SATA 3 Gb/s, еще два – ярко красные – более современный SATA 6Gb/s. Такое цветовое разделение исключает ошибку при подключении. Количества разъемов более чем достаточно даже для очень требовательного пользователя. В случае необходимости можно задействовать два дополнительных eSATA-разъема (один на задней панели и еще один на подключаемой планке) и дополнительный SATA 3 Gb/s расположенный в самом углу текстолита, очевидно для удобства при работе с открытым стендом..
реклама

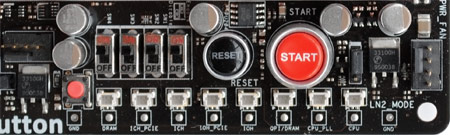

В правом нижнем углу материнской платы расположилась целая контрольная панель. Стандартные кнопки Start и Reset соседствуют с четырьмя рычажками-переключателями. Их назначение – включение/выключение слотов PCI-e; таким образом, можно задействовать именно те слоты, которые нам нужны. Например, активировать только два - верхний и нижний, максимально разнеся видеокарты для уменьшения нагрева. Различные сочетания положений этих рычажков позволяют задействовать разные нестандартные формулы работы слотов PCI-e, например off-16x-16x-off или 16x-off-8x-8x и тому подобные. Джампер подписанный как LN2_mode по заявлению ASUS позволяет значительно увеличить стабильность системы при разгоне с использованием жидкого азота, по сути, он отключает температурную защиту процессора во избежание «колдбага».
Под переключателями расположен набор контрольных точек для мониторинга основных напряжений с помощью мультиметра. Всего для измерения доступны 8 напряжений: DRAM Voltage, ICH PCIe Voltage, ICH Voltage, IOH PCIe Voltage, IOH Voltage, QPI/DRAM Voltage, CPU PLL Voltage и CPU (Core) Voltage. Для удобства замеров точки GND («земля») продублированы слева и справа. Помимо классического способа измерения, когда щупы подносятся к контрольным точкам, можно использовать маленький переходничок с кембриками на концах, входящий в комплект поставки (белые разъемы для его подключения хорошо видны на фото). Единственное но - такой переходник только один, в то время как при экстремальном разгоне часто необходимо «мониторить» сразу несколько напряжений. Даже для этой простой технологии в ASUS придумали собственное имя Pro Belt.
В наших обзорах материнских плат мы всегда обращаем внимание на количество и тип разъемов для подключения вентиляторов. В данном случае инженеры ASUS решили не мелочиться, только в околосоектном пространстве можно обнаружить сразу три 4-штырьковых разъема. Всего на материнской плате целых 8 разъемов, причем среди них нет ни одного 3-штырькового. Этого набора уж точно хватит даже самому привередливому пользователю для подключения и управления работой вентиляторов.
Стоит отметить и тот факт, что материнская плата буквально усеяна сигнализирующими светодиодами. Световые индикаторы сообщают о работе центрального процессора, оперативной памяти, южного моста и слотов PCIe. Загрузка системы сопровождается целым световым представлением, когда лампочки вспыхивают и мигают по очереди (CPU->DRAM->VGA->Devices). Помимо того, что это просто красиво, данная система позволяет понять, на каком этапе загрузки произошел сбой и принять необходимые меры.

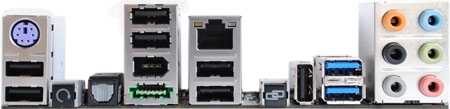

Задняя панель выглядит на удивление скромно. Видимо, производитель посчитал, что материнской плате ориентированной на экстремальный разгон ни к чему излишества вроде двух портов Ethernet. В любом случае, все необходимое здесь присутствует: 6 портов USB 2.0, 2 порта USB 3.0 (выделены синим цветом), дополнительный разъем USB для реализации технологии ROG Connect (его легко распознать по непривычному вертикальному положению), 6 аудиоразъемов типа «мини-джек», оптический аудиоразъем S/PDIF, разъем eSATA, разъем IEEE1394 (FireWire), разъем LAN (RJ-45, витая пара). Стоит упомянуть, что дополнительно можно задействовать два порта USB 2.0 и один eSATA, вынесенные на специальную подключаемую планку.
Система питания

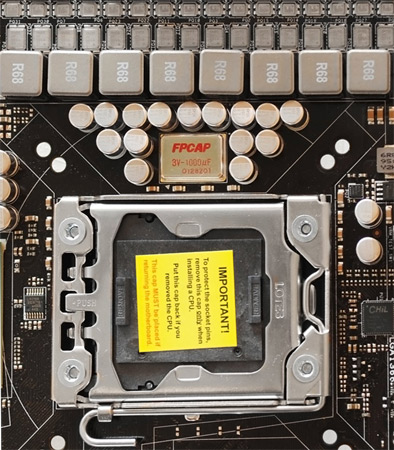

Материнская плата такого уровня просто обязана обладать мощной подсистемой питания всех элементов, подвергаемых разгону. Особое внимание уделяется, конечно же, преобразователю питания CPU. В данном случае он восьмифазный. На фоне некоторых других плат, где количество фаз этого преобразователя выражается двухзначным числом, такая схема не выглядит особенно мощной. Однако следует принять во внимание два момента: во-первых, здесь нет «виртуальных» спаренных фаз, чем, ради красивой цифры, так любят грешить другие производители; во-вторых, инженеры ASUS просто решили пойти по пути качества взамен количества.
Производитель гарантирует исключительно высокий уровень элементной базы: твердотельные конденсаторы и высококлассные дроссели, работающие практически бесшумно – это уже «джентельменски набор» для любой приличной платы. Помимо этого, в цепи каждого преобразователя присутствует плоский полимерный конденсатор (на фото маркирован как FPCAP) обладающий исключительно высокой собственной емкостью и низким последовательным сопротивлением. Управление работой преобразователя обеспечивает контроллер CHiL CHL8318.

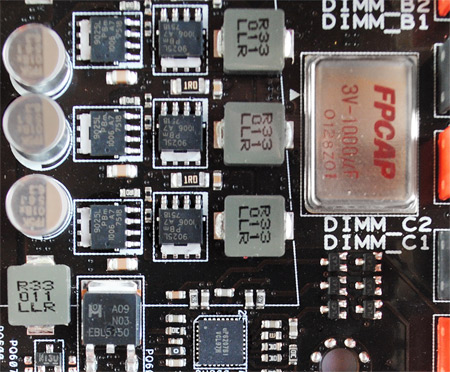

Два идентичных трехфазных преобразователя, общий вид которых представлен на фото ниже, отвечают за питание оперативной памяти и южного моста. Управление осуществляется посредством ШИМ-контроллеров uP6207 , производства uPI Semiconductor.
реклама
Схож с ними конструктивно и трехфазный преобразователь питания чипсета Intel X58, он управляется контроллером EPU ASP0905.

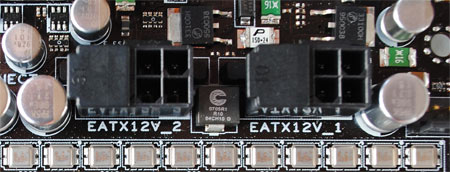

Материнская плата располагает сразу двумя восьмиштырьковыми разъемами питания процессора (на фото приведены с защитными крышечками). Подобное решение встречалось нам и ранее на других оверклокерских платах, самый очевидный пример – EVGA Classified. Данное решение обеспечивает улучшение разгонного потенциала при использованием экстремального охлаждения и сверхвысокого вольтажа. В таких режимах энергопотребление процессора может превышать 250 ВТ, вот тогда-то второй разъем питания и может оказаться востребован. Учтивая «азотную» специфику платы, его применение выглядит оправданным.
Дополнительное питание можно подвести и к видеоподсистеме. Для этого используются два стандартных разъема типа «Молекс». Производитель рекомендует подключать дополнительное питание при установке нескольких видеокарт (и тем паче при их разгоне). Это снижает просадки напряжения, подаваемого через слоты PCIe, и повышает общую стабильность системы (на ум сразу приходит 3-SLI на базе GeForce GTX480 – вот уж где дополнительное питание не будет лишним).
Таким образом, подсистема питания материнской платы ASUS Rampage III Extreme оставляет приятное впечатление. Конструкторы уделили внимание питанию всех звеньев системы, а не только процессора. Высокий уровень элементной базы, по идее, должен обеспечить стабильность работы и долгий срок службы материнской платы.
