Возможности BIOS

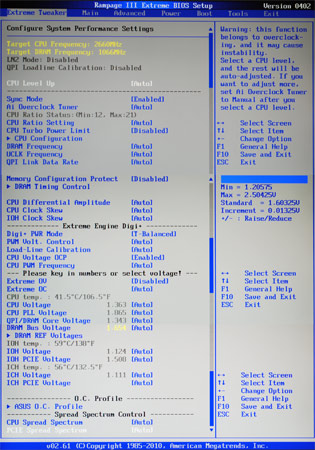

На материнской плате ASUS Rampage III Extreme используется BIOS разработанный American Megatrends Inc. (AMI). Первый и основной раздел BIOS называется Extreme Tweaker. Первым пунктом навигационной строки BIOS идет «разгонный» раздел, что как-бы в очередной раз указывает на направленность всей платы. На приведенном ниже коллаже вы можете ознакомиться с полным перечнем настроек, доступных для регулировки:
В верхней части экрана приведена информация о частоте процессора и оперативной памяти. Эти значения заданы как Target Frequency – то есть отображаются те частоты, которые получатся после перезагрузки системы с учетом всех изменений. Ниже сообщается, активирован ли «азотный» режим LN2 Mode и функция подстройки напряжения под нагрузкой (Loadline Calibration). Таким образом, бросив взгляд в эту часть экрана, всегда можно проверить желаемый результат разгона.

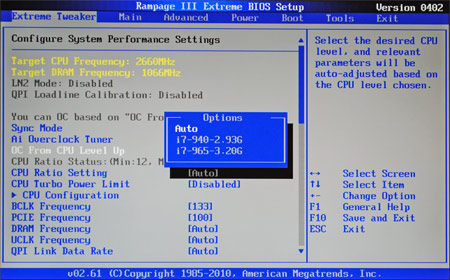

Первая разгонная опция, стоящая в списке выше всех, называется CPU Level Up (что-то вроде «Повышение уровня процессора»). Это забавный инструмент, с его помощью мы можем как-бы «прокачать» свой процессор до старшей модели. Взгляните на скриншот ниже, в нашей системе стоит процессор Core i7 920, материнская плата предлагает «прокачать» его до i7 940 или даже i7 965.
Чудес, конечно, не бывает, старшие модели Intel обладают более высоким множителем, чем наш процессор, поэтому частота повышается с помощью увеличения BCLK. По сути, предлагаемые варианты – это прошитые варианты «мягкого» разгона, при активации одного из них повышается частота BCLK, а множители вторичных частот понижаются. В итоге мы получаем увеличенную частоту процессора при сохранении частот DRAM, UCLK и QPI, то есть на самом деле как бы заменяем процессор на старшую модель. Интересный подход к разгону, который больше всего подойдет осторожным пользователям, не интересующихся экстремальным разгоном.
реклама

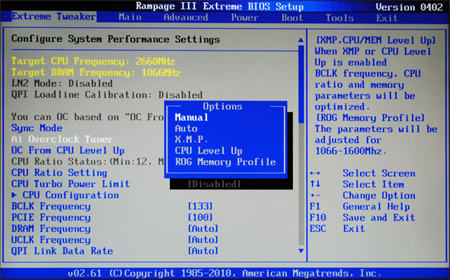

Общий переключатель режимов разгона предлагает выбрать один из следующих пунктов: Manual (все настройки задаются вручную), Auto (система сама подстраивает значения частот и напряжений для указанной частоты BCLK), X.M.P (Extreme Memory Profile – система автоматически выставляет значения частоты, таймингов и напряжения питания оверклокерских модулей памяти), CPU Level Up (подробно описан выше), ROG Memory Profile (аналог XMP, с той лишь разницей, что пользователь сам задает нужную частоту памяти, а материнская плата подстраивает тайминги и напряжение). Как и положено, чтобы получить доступ ко всем настройкам мы активировали режим Manual.
В этом случае для регулировки доступны следующие частоты:
Наименование параметра |
|
|
BLCK Frequency |
|
|
PCIe Frequency |
|
|
Частоты UCLK, QPI и DRAM, как известно, зависят от показателя BCLK и задаются с помощью повышающих множителей. Диапазоны значений основных частот более чем достаточны даже для разгона с применением жидкого азота.
Данные по регулировкам напряжений представлены в следующей таблице:
Наименование параметра |
|
|
|
CPU Voltage |
|
|
|
CPU PLL Voltage |
|
|
|
QPI/DRAM Voltage |
|
|
|
DRAM Bus Voltage |
|
|
|
IOH Voltage |
|
|
|
IOH PCIe Voltage |
|
|
|
ICH Voltage |
|
|
|
ICH PCIe Voltage |
|
|
|
реклама
Трехступенчатая настройка Loadline Calibration и опции Extreme OV и Extreme OC (для экстремальных режимов) дополняют этот набор.

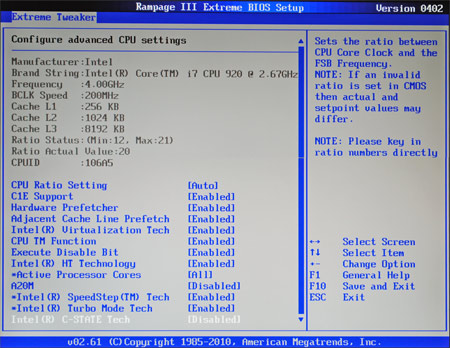

Вкладка CPU Configuration содержит исчерпывающую информацию о процессоре (наименование, базовая и текущая частоты, множитель, объем cache-памяти разных уровней). В этом разделе также можно деактивировать технологии C1E, Hyper Treading, Speed Step и Turbo Mode, которые могут мешать рекордному разгону.

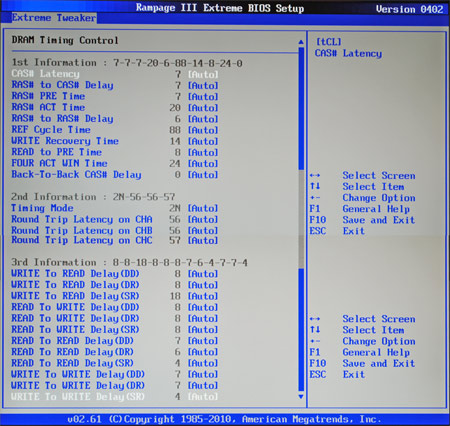

Раздел DRAM Timing Control представлен в полном виде на следующем коллаже:
Для регулировки доступны следующие тайминги:
Наименование параметра |
|
|
CAS Latency |
|
|
RAS to CAS Delay |
|
|
RAS PRE Time |
|
|
RAS ACT Time |
|
|
RAS to RAS Delay |
|
|
REF Cycle Time |
|
|
WRITE Recovery Time |
|
|
READ to PRE Time |
|
|
FOUR ACT WIN Time |
|
|
Back-To-Back CAS Delay |
|
|
Timing Mode |
|
|
Round Trip Latency on CHA |
|
|
Round Trip Latency on CHB |
|
|
Round Trip Latency on CHC |
|
|
WRITE to READ Delay DD |
|
|
WRITE to READ Delay DR |
|
|
WRITE to READ Delay SR |
|
|
READ to WRITE Delay DD |
|
|
READ to WRITE Delay DR |
|
|
READ to WRITE Delay SR |
|
|
READ to READ Delay DD |
|
|
READ to READ Delay DR |
|
|
READ to READ Delay SR |
|
|
WRITE to WRITE Delay DD |
|
|
WRITE to WRITE Delay DR |
|
|
WRITE to WRITE Delay SR |
|
|
Это по-настоящему полный набор, сравнимыми возможностями обладают разве что DFI LANparty или EVGA Classified.

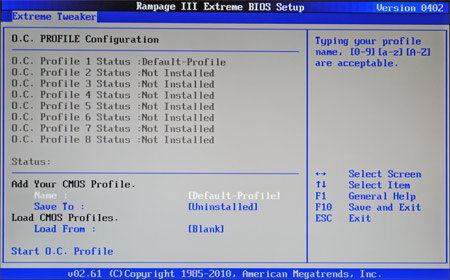

Раздел OC Profile позволяет сохранять и использовать в дальнейшем собственные наборы настроек. Всего можно сохранить до восьми профилей с уникальными названиями (до 20 символов).

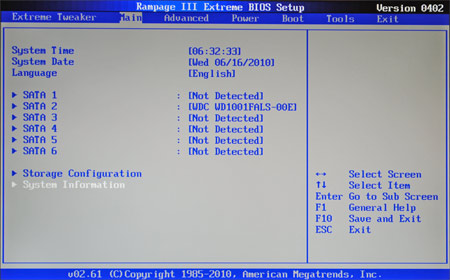

Рассмотрев центральный раздел Extreme Tweaker, перейдем к следующим. Вкладка Main – выглядит традиционно и в комментариях не нуждается. Здесь можно изменить системные дату и время, а также

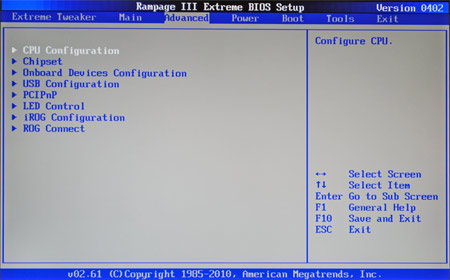

Вкладка Advanced на других материнских платах часто содержит основные разгонные функции, но в данном случае все они вынесены в собственный раздел. Впрочем, и здесь можно обнаружить кое-что интересное.
реклама

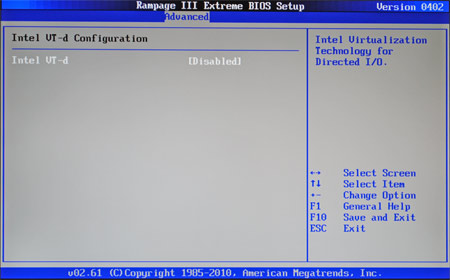

Раздел CPU Configuration мы уже рассматривали, он полностью дублирует таковой в Extreme Tweaker. Удивляет раздел Chipset Configuration, по сути, тут всего одна настройка:
Остальные опции, обычно присутствующие в этом разделе «расползлись» по другим вкладкам.
Раздел Onboard Devices Configuration отвечает за включение/отключение различных контроллеров материнской платы. При экстремальном разгоне принято отключать все лишнее, здесь для этого предусмотрена специальная опция Onboard Device. При выставлении значения Disable материнская плата отключает звук, LAN, FireWire, контроллеры USB 3.0 и SATA 6 Gb/s, что теоретически должно улучшить стабильность системы.

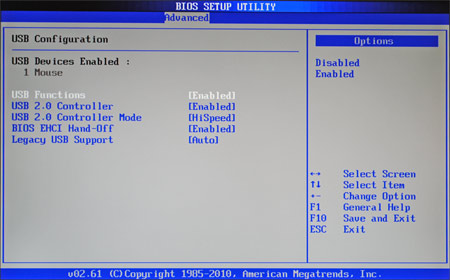

Раздел USB Configuration позволяет производить настройку работы USB-соединения. Помимо этого, здесь всегда можно посмотреть перечень устройств, подключенных по USB (в данном случае это только мышь).

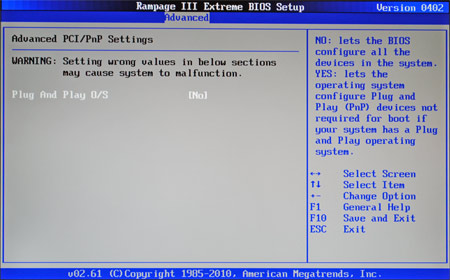

Раздел PCI/PnP Configuration содержит только одну настройку:

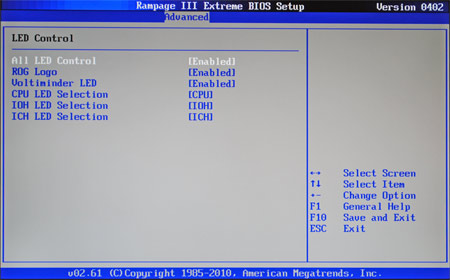

Раздел LED Control обеспечивает управление «цветомузыкой» на материнской плате. С его помощью можно отключить подсветку значка ROG и деактивировать разные светодиоды.
Раздел ROG Connect позволяет активировать одноименную функцию удаленного управления разгоном.

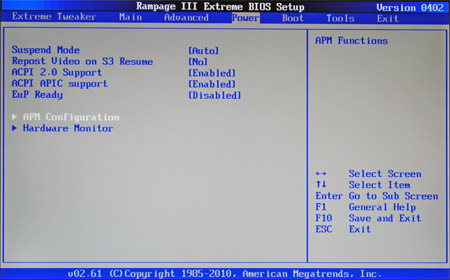

Раздел Power помимо стандартных настроек питания ACPI и APM содержит интересный и функциональный Hardware Monitor. Мы уже привыкли, что «монитор» отображает основные напряжения питания, температуры и скорости вращения вентиляторов, однако в данном случае информации гораздо больше.

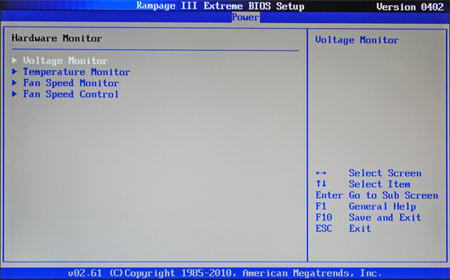

Начнем с того, что этот подраздел содержит собственное внутреннее меню из 4 пунктов.

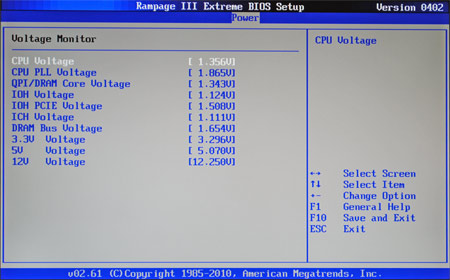

Voltage Monitor отображает сразу десять (!) напряжений: CPU Voltage, CPU PLL Voltage, QPI DRAM Voltage, IOH Voltage, IOH PCIe Voltage, ICH Voltage, DRAM Bus Voltage и реальные напряжения по линиям 3,3 5 и 12 В. Значения изменяются в реальном времени, и как показали замеры с помощью мультиметра практически идеально соответствуют реальным. Таким образом, данный раздел полезен при разгоне – именно здесь можно посмотреть какие напряжения получились при выбранных настройках с учетом всех просадок и завышений.

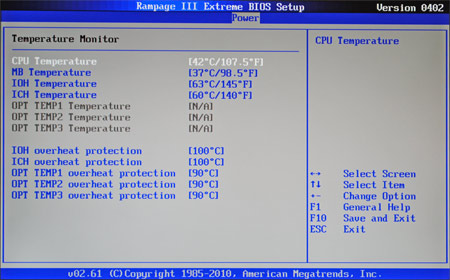

Temperature Monitor отображает температуры процессора, обоих мостов и материнской платы. Кроме того, здесь можно задать «опасные» значения температур, при достижении которых питание будет отключаться.

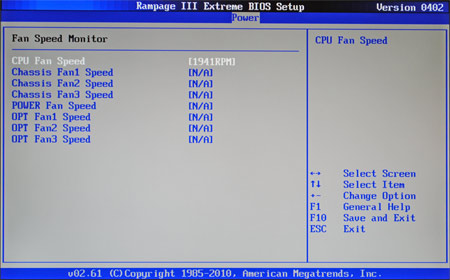

Fan Speed Monitor, как несложно догадаться, отображает скорость вращения вентиляторов.
Управление работой вентиляторов осуществляется в меню Fan Speed Control. Технология ASUS Q-Fan распространяется только на вентилятор кулера CPU и три корпусных вентилятора (их обороты регулируются только совместно, настроить каждый по отдельности нельзя). Q-Fan предполагает 3 режима работы вентилятора Standard, Silent (тихий) и Turbo (увеличенные обороты). В зависимости от выбранного режима система работает по разным алгоритмам. Естественно, можно воспользоваться и обычным ручным режимом, выставив пороговые температуры и скорость вращения самостоятельно.

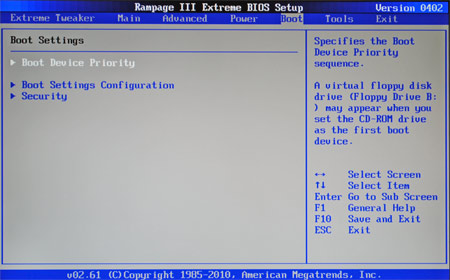

Вкладка Boot содержит стандартные подразделы. Перейдя во вкладку Boot Device Priority можно задать очередность использования дисков при загрузке системы, вкладка Boot Settings Configuration позволяет сократить время загрузки, отключив экранную заставку и ненужные тесты, вкладка Security – задать пользовательский и администраторский пароли для защиты системы.

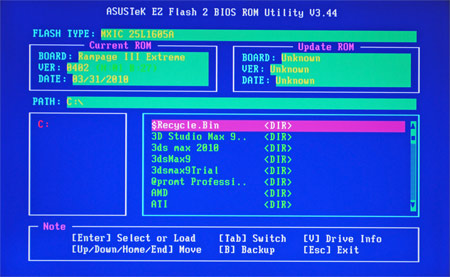

Стандартная утилита для перешивки BIOS ASUS EZ Flash версии 3.44 вынесена на вкладку tools. Здесь все стандартно, раздел не нуждается в особых комментариях.

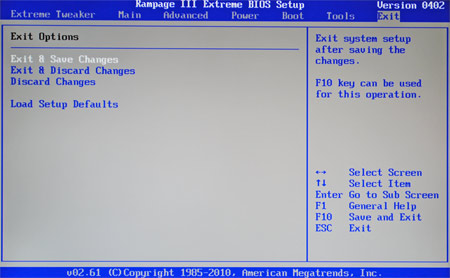

Мы как обычно заканчиваем обзор BIOS описанием вкладки Exit. В этот раз ничего интересного здесь нет – только стандартные варианты выхода с сохранением или отменой внесенных изменений. Работа с профилями разгона на этой материнской плате вынесена в другой (основной) раздел.
Технология ASUS ROG Connect
Стандартной утилитой ASUS для разгона в среде Windows остается TurboV EVO. Эта программа хорошо знакома многим нашим читателям, с ее помощью без перезагрузки системы можно регулировать основные частоты и напряжения.
ASUS Rampage III Extreme наделена возможностями удаленного управления разгоном. Утилита ROG Connect устанавливается на другой ПК (например, ноутбук) и позволяет производить разгон системы и мониторинг основных частот, температур и напряжений. Для соединения Rampage III и второго компьютера используется USB-шнур (входит в комплект поставки).

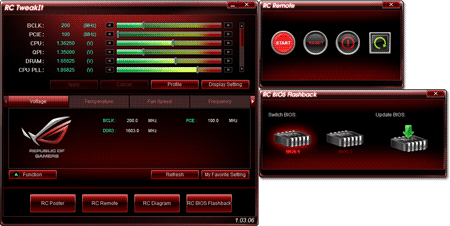

Запустив утилиту ROG Connect Tweaker, мы получаем возможность удаленно изменять базовые частоты (BCLK и PCIe) и напряжения. Полный список приведен на скриншоте ниже. Нельзя не заметить, что функционально новая утилита очень схожа с TurboV. Различия обусловлены сферой применения – вспомогательные меню ROG Connect позволяют выключить или перезагрузить стенд и воспользоваться технологией BIOS Flashback (переключение между двумя микросхемами BIOS, установленными на материнской плате).

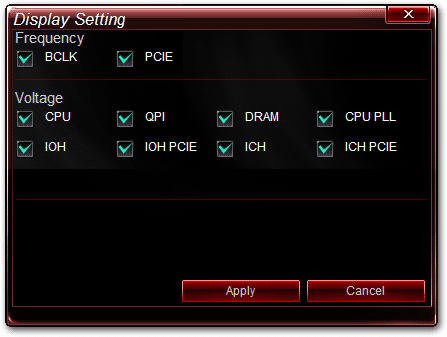

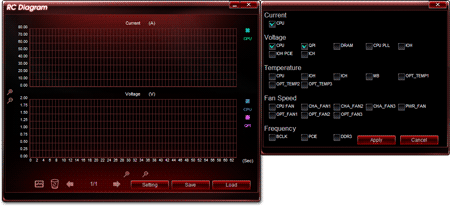

Для мониторинга температур и напряжений предусмотрен специальный раздел RC Diagram. Как несложно понять из названия – получаемые результаты могут отображаться на графиках. Программа умеет мониторить частоты BCLK, PCIe и DDR, а также напряжения питания и температуру всех компонентов материнской платы (подробнее – смотрите скриншот ниже). При желании на диаграмме можно отобразить и обороты вентиляторов. К сожалению, одновременно на графиках может быть представлено только три значения, так что создать целый информационный центр не получится.
Помимо прочего данная утилита предоставляет пользователю сохранить до 5 подробных профилей разгона, которые могут быть использованы в дальнейшем.
Таким образом технология ROG Connect позволяет полностью управлять разгоном удаленно. Если вы же предпочитаете классический разгон через BIOS, она все равно не будет лишней: панель RC Diagram прекрасно подходит для отслеживания различных параметров системы.
Помимо ROG Connect для удаленного разгона системы можно воспользоваться технологией iROG. В этом случае вам понадобится смартфон с установленной ОС Windows Mobile (версии 6.0 и выше) Symbian или Google Android; подключение осуществляется через Bluetooth. Конечно, по функциональности эта схема контроля не дотягивает до ROG Connect, но позволяет изменять частоту BCLK, основные напряжения и отслеживать температуру процессора.
