Тестовый стенд
- Материнская плата: ASUS Rampage III Extreme (BIOS 0402);
- Процессор: Intel Core i7-920 (2666 МГц, LGA1366);
- Система охлаждения процессора: Cooler Master Hyper N620;
- Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20, 3x2 Гбайта, трехканальный режим);
- Видеокарта: ATI Radeon HD 5870 (ASUS EAH5870 reference)
- Жесткий диск: Western Digital WD1001FALS (1000 Гбайт);
- Блок питания: Cooler Master Real Power M1000 (1 кВт);
- Корпус: открытый стенд.
- Операционная система: Windows Seven Ultimate x64

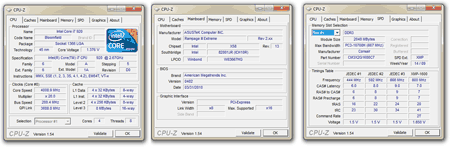

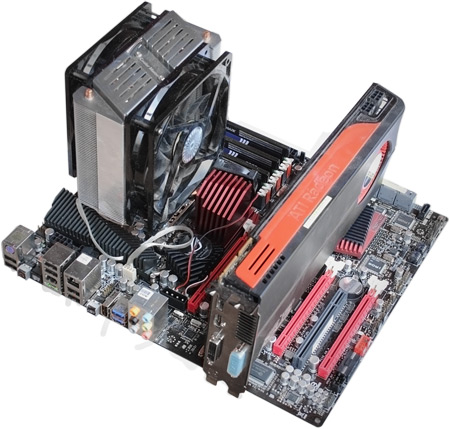

В дополнение мы приводим фото собранного стенда и скриншоты CPU-Z:
Разгон
Сначала проведем оценку работы подсистемы питания процессора. Первым пунктом будет калибровка измерительных инструментов. Таковыми будут мониторинг CPU-z (версия 1.54), мониторинг фирменной утилиты ASUS PC Probe II (его данные, совпадают с теми, которые отображаются на удаленном мониторе ROG Connect Diagram) и показания мультиметра, подключенного к контрольной точке CPU Voltage. Нагрузка системы обеспечивалась прогоном теста Linpack в оболочке Linx версии 0.6.4 (использовалось 2048 Мбайт оперативной памяти).
реклама
Итак в BIOS значении CPU Voltage выставлено на уровне 1,35 В. В простое значение по данным CPU-z составляет 1,368 В, PC Probe II рапортует о напряжении 1,35 В, а мультиметр показывает 1,348 В. Бросается в глаза значительное завышение утилитой CPU-z, так как мы склонны куда больше доверять фирменной утилите и проверенному мультиметру. Посмотрим что получится под нагрузкой: CPUz – 1,392 В, PC Probe II – 1,35 В, Мультиметр – 1,351 В. Таким образом, на основании данных двух источников выяснилось, что показаниям CPU-z в данном случае совершенно нельзя доверять. Более того, программа серьезно ввела в заблуждение, заставив поверить в значительный рост напряжения под нагрузкой, которого на самом деле нет! В дальнейшем будем принимать во внимание только показания мультиметра и следить за их соответсвием показаниям PC Probe II.
Итак, проверим работу подсистемы питания при разных значениях напряжения и режимах работы Loadline Calibration.
Первая таблица составлена на основании данных, полученных при отключенном LLC.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Честные результаты! Если Loadline Calibration отключена даже при стандартном напряжении 1,25 В мы получаем просадку в 0,05 В под нагрузкой. При максимальном для нашего теста напряжении 1,4 В просадка составила уже 0,65 В.
Следующие значения получены с применением LLC, выставленным в положение «50%».
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В этом случае просадки все равно остаются значительными.
реклама
Последняя таблица показывает результаты замеров при активации Loadline Calibration на полную мощность (100%).
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ага, вот оно! Идеальное совпадение выставленных и получаемых значений. На основе полученной информации можно сделать несколько выводов. Во-первых, подсистема питания Rampage III Extreme без технологии подстройки напряжения работает исключительно плохо. А вот при максимальном уровне Loadline Calibration, напротив, практически идеально: мы получаем именно то напряжение, которое задаем в BIOS. В-вторых, мы выяснили что при использовании Rampage III никак нельзя доверять показаниям CPU-Z, он безбожно врет. По крайней мере все выше сказанное касается «повседневных» напряжений до 1,4 В (ксати, именно столько можно выставить для постоянного использования, никаких «ужасающих завышений под нагрузкой» на этой материнской плате не происходит).
В дополнение давайте проверим и остальные напряжения, тем более здесь для этого достаточно всего-лишь переставлять адаптер Pro Belt в соседние гнезда контрольной панели. Полномасшабного исследования проводить не будем, а просто оценим насколько напряжения соответствуют выставленным в BIOS.
- PLL Voltage – выставлено 1,88, подается 1,873, под нагрузкой проседает не более чем на 0,001 В.
- DRAM Bus Voltage – выставлено 1,35 В, подается 1,342, проседает до 1,339 В.
- IOH Voltage - выставлено 1,1267 В, подается 1,131 В, просадка не наблюдается.
- ICH Voltage – выставлено 1,1134 В, подается 1,118 В, просадка не более 0,002 В.
- DRAM Voltage – выставлено 1,6562 В, подается 1,664 В, просадка не наблюдается.
Как мы можем видеть, материнская плата чуть-чуть завышает основные напряжения, впрочем, речь идет о десятых долях процента. В целом все напряжения выставлены исключительно точно и слабо колеблются при увеличении нагрузки.
С системой питания разобрались, пришло время системы охлаждения. Температуры чипсета и южного моста определялись по данным мониторинга PC Probe II, за неимением более точного инструмента. Система функционировала в номинальном режиме. Под нагрузкой система нагружалась прогонами теста Linpack на 15 минут после чего фиксировались получившиеся значения. Температура Южного моста составила 59 градусов в пассивном режиме работы СО, установка модуля с вентилятором уменьшила ее на 7 градусов – до 52. Температура чипсета составила 61 градус, установка активной секцмм ОС принесла более ощутимый эффект – температура упала на 10 градусов (до 51). Минус тут только один – маленький высокооборотный вентилятор издает различимый шум. Наши замеры с расстояния 1 м определили уровень шума в 36 дБ.

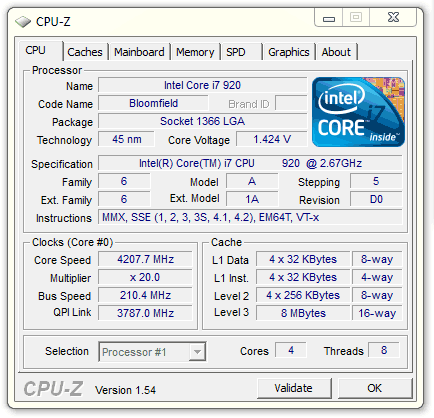

Так, кажется мы что-то забыли… Ах да! Разгон! На самом деле, здесь ничего интересного выжать из стенда не удалось. При тесте на максимальную частоту BCLK мы получили значение 219 МГц. Этот результат оказался предельным, красивая цифра 220 МГц «не бралась», несмотря на все ухищрения (мы задействовали все разгонные опции, которые только обнаружились в меню). При тесте на максимальную стабильную частоту процессора, мы как всегда получили результат 4200 МГц. «Как всегда» - потому что это значение получалось у нас с использованием данного процессора на всех стендовых материнских платах. Чтобы пойти дальше банально не хватает ни охлаждения, ни напряжения питания.
Кстати, реальное напряжение питания в этом случае составляет ровно 1,4 В.
В общем, данная дисциплина нашего тестирования получилась совершенно непоказательной. Хотя нет, кое-что она все-таки выявила: не стоит покупать топовую материнскую плату для разгона на воздухе, разница с более дешевыми решениями будет мизерной (конечно, речь идет о приличных платах среднего уровня, а не о китайском «ноунейме»).
Заключение
Итак, наше тестирование подходит к концу. Что же можно сказать о материнской плате ASUS Rampage III Extreme на основе полученных данных?
Плюсы:
- Качество изготовления, дизайн, комплектация
- Подсистема питания: отличная элементная база, внимание уделено питанию всех компонентов системы, идеальная работа с учетом Loadline Calibration
- Подсистема охлаждения: наличие дополнительной активной секции, высокая эффективность
- Наличие 4 слотов PCIe 2.0 16x, поддержка 3-SLI и CrossFireX
- Удобная для разгона организация меню BIOS
- Передовые технологии удаленного разгона ROG Connect и iROG
- Множество конструктивных решений, призванных сделать разгон более удобным и результативным: разъемы дополнительного питания, светодиодная индикация, наличие контрольных точек для мониторинга напряжений, две микросхемы BIOS и пр.
Минусы:
- Недостаточное количество линий PCIe в случае использования более чем двух видеокарт
- Нестандартные габариты
Проще говоря, все замечательно и придраться по большому счету не к чему. Материнская плата соответствует своему статусу и получает награду Enthusiasts Choice:
реклама
Есть только одно «НО»…
Следует отдавать себе отчет, что данная модель является профессиональным инструментом для покорения верхних строчек мировых рейтингов разгона. Используя воздушное охлаждение и одиночную видеокарту (портрет типичной системы) покупатель не раскроет потенциал Rampage III и наполовину, для этого есть модели серии P6T. Рядовому пользователю нет смысла переплачивать за дорогое элитное решение, это сравнимо с ездой в булочную на Lamborghini. Если же стакан для жидкого азота является предметом вашего повседневного обихода – You are welcome, новая Rampage III станет отличным приобретением.
Выражаем благодарность:
- Компании ASUS за предоставленную на тест материнскую плату ASUS Rampage III Extreme.
