Дизайн и возможности

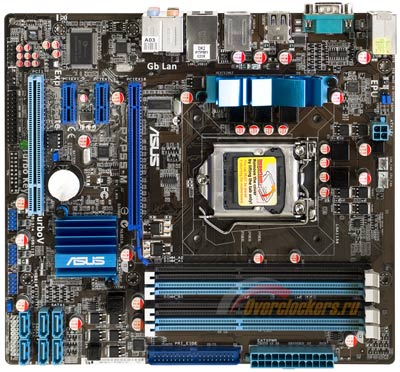

Более всего при взгляде на Asus P7P55-M удивляют пропорции платы. Несмотря на укороченный форм-фактор Micro ATX, она вытянута в длину. Дело в меньшей ширине – плата умудряется умещаться в прямоугольнике 245 x 218 мм.

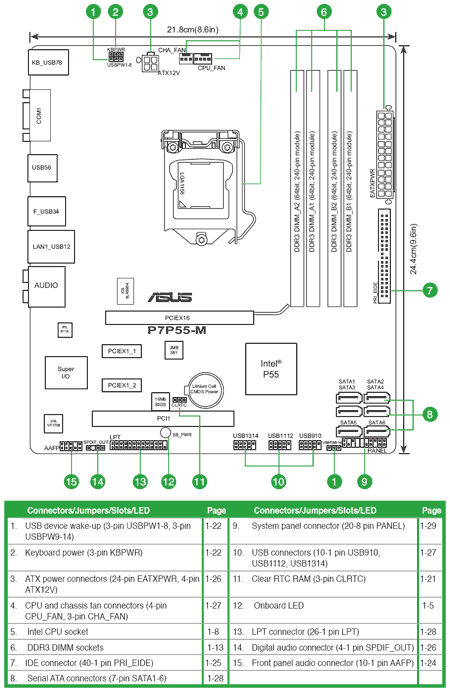

Во всем остальном – типичное недорогое решение на одночиповой логике. Именно то, что Intel P55 Express состоит всего лишь из одной микросхемы, позволило скомпоновать плату вполне свободно. Особенно хорошо это заметно на схеме Asus P7P55-M:
реклама
Вокруг процессорного разъема царит простор. Система питания CPU – простейшая, она выполнена по схеме 3+2. Отдельные однофазные преобразователи отвечают за оперативную память и единственную микросхему набора логики.
Попробуем обобщить имеющуюся информацию о процессорной системе питания:
Контроллер | EPU, предположительно uP6213A , драйверы uP6281S8 . |
Особенность | Контроллер поддерживает режим фаз 4+2, но одна отключена (3+2); Автоматический режим переключения активных фаз. |
Количество фаз | 3+2. |
Транзисторы в фазе | Верх MTA09N03 (9 мОм) х2; Низ MTA06N03 (6 мОм) х2. |
Полное эквивалентное сопротивление | Выход ядер 1.1 мОм; Выход периферии 1.7 мОм. |
Но больше всего лично меня смутил четырехконтактный разъем ATX12V. Признаться, не ожидал я его увидеть на плате с Intel P55 Express. Зато конденсаторы на P7P55-M все как один твердотельные.
Что ж, посмотрим, как покажет себя столь скромная система питания при разгоне.
Отдельно обратим внимание на то, что процессорный разъем благодаря ей вполне можно было сдвинуть к заднему верхнему углу платы, чтобы массивные системы охлаждения CPU не перекрывали слоты расширения и разъемы для памяти, как это часто бывает на Micro ATX платах. Но в этом вопросе инженеры Asus проявили консервативность: сокет располагается настолько близко к центру платы, насколько это вообще возможно.
реклама
Совместимость с крупными радиаторами мы проверим в разделе, посвященном системе охлаждения.
Что касается взаимного расположения слотов расширения и разъемов для памяти, то здесь у P7P55-M все нормально. Нет, верхний PCI-E и левый SDRAM практически сходятся. Но это не помешает (де-)монтировать ни видеокарту, ни модули памяти. А все потому, что слоты последних по текущей Asus-овской моде оборудованы защелками лишь с одной стороны – верхней. «Нет нижних защелок – нет проблем» – примерно такой лозунг можно смело писать на коробке тестируемой платы.
Жаль, фиксатор видеокарты совсем простенький. Похоже, что широкие лепестки, знакомые нам по последним обзорам материнских плат Asus, для младших моделей все же слишком дороги.

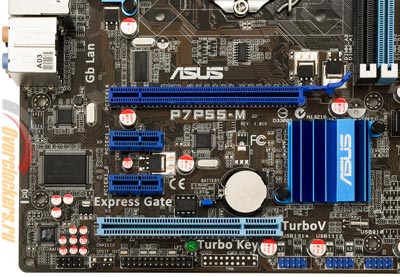

Набор слотов расширения P7P55-M небогат, но все необходимое здесь есть: единственный разъем PCI-Express x16 на плате дополнен парой PCI-E x1 и одним PCI (v.2.2). Радует то, что «писиайник» находится на максимальном удалении от слота для видеокарты. Вот только не очень понятно, что помешало поставить вместо одного PCI-E x1 полноразмерный слот. Пусть бы он в большинстве случаев работал как x4, зато при желании на плату можно было бы установить две видеокарты (напомню, Intel P55 Express поддерживает режим 8+8, это одно из его ключевых отличий от H55/57). Да и, по моему скромному мнению, комбинация из одного PCI-E x4 и двух PCI была бы более уместна на плате с таким «ретро-функционалом».

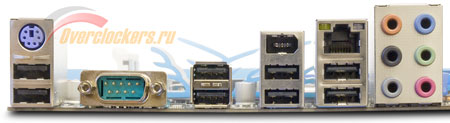

«Почему ретро?» – спросите вы? А посмотрите на заднюю панель Asus P7P55-M:
Там разместились:
- Клавиатурный PS/2;
- Восемь разбитых на пары портов USB 2.0;
- Один IEEE 1394a (Firewire);
- Сетевой порт RJ-45 («витая пара»);
- Шесть аналоговых разъемов восьмиканального встроенного звука;
- COM-порт.
Тут обращает на себя внимание не столько сам факт наличия COM-а, сколько то, что ради него предлагается пожертвовать цифровыми аудио-разъемами.
Ну что ж, пользователи, до сих пор сдувающие пылинки со своего внешнего dialup-модема, будут рады.
Ни о каких eSATA, понятно, и речи не идет. Все шесть поддерживаемых Intel P55 Express портов Serial ATA разместились в правом нижнем углу платы. Их разъемы здесь обычные, не «лежачие».
LPT-порт на Asus P7P55-M также есть, он притаился под слотом PCI.

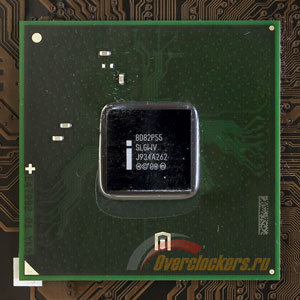

Было бы странно, если бы при этом дело обошлось без разъема Parallel ATA. И тут «предчувствие его не обмануло»: IDE обнаружился на краю платы, под 24-контактным (хорошо, не 20-контактным) разъемом питания. PATA контроллер в наборах логики Intel уже давно отсутствует, за поддержку соответствующего порта на P7P55-M отвечает дополнительная микросхема VIA VT6415. А вот разъема для подключения накопителей на гибких магнитных дисках на последних платах Asus не найти.
реклама
Второй Firewire также, как и LPT, предлагается подключать либо с помощью дополнительной планки, либо через универсальную панель. Поддержку IEE1394a на плате обеспечивает контроллер JMicron JMB183.

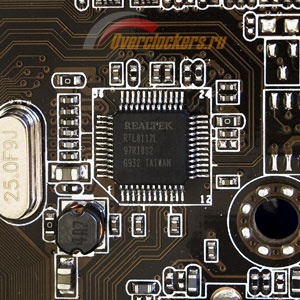

А гигабитной сети – Realtek RTL8112L:
В целом дизайн тестируемой платы можно назвать неплохим. Расстроил лишь четырехконтактный разъем процессорного питания ATX12V да еще немного – отсутствие цифровых аудио-разъемов и eSATA на задней панели.
