Возможности BIOS Setup
BIOS Setup тестируемой платы традиционно для Asus основан на микрокоде American Megatrends Inc. Тестировалась P7P55-M с последней доступной на середину марта 2010 года прошивкой версии 0503.
Чтобы не загромождать раздел малоинтересными для массовой аудитории описаниями, сразу перейдем к сути. «Оверклокерский раздел» в BIOS Setup платы идет вторым в списке и называется по Asus-овской традиции Ai Tweaker.

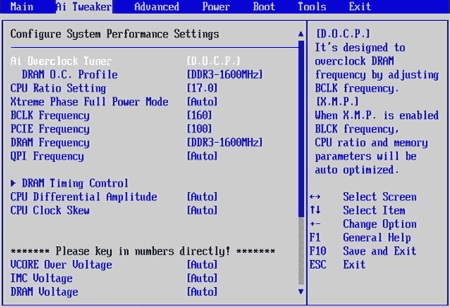

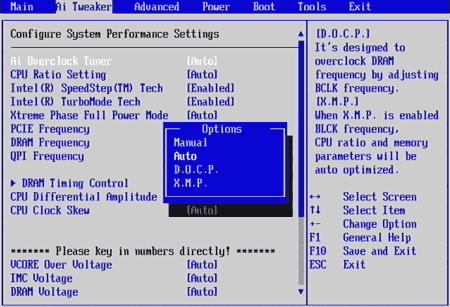

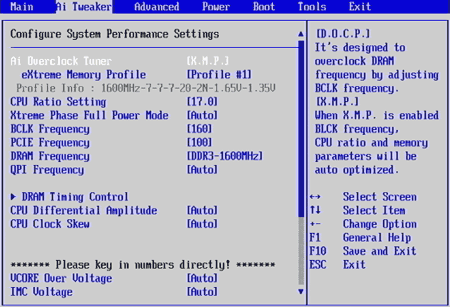

Первый параметр здесь – Ai Overclock Tuner – управляет «типом» разгона. Интересны два последних доступных для него значения: D.O.C.P. и X.M.P. Правда, чем они отличаются, ваш покорный слуга так и не понял. И тот, и другой включают Intel Extreme Memory Profile (если соответствующий режим прошит в SPD модулей памяти, конечно). Для планок Corsair XMS3, использованных в тестовом стенде, это 1600 МГц при задержках 7–7–7 и напряжении 1.65 В. В обоих случаях плата правильно определила этот режим и подобрала нужные параметры. А перед тем как увеличить напряжение DRAM, вежливо спросила разрешения:
реклама
Напомню, что в системах на LGA1156 и 1366 суммарные частоты работы центрального процессора и памяти задаются умножением базовой частоты (BCLK) на соответствующий коэффициент. Контроллер памяти встроен в CPU, поэтому максимальные значения обоих этих множителей напрямую зависят от модели процессора. Для участвовавшего в тестах Intel Core i5 750 это 20 и 10 для CPU и DRAM соответственно. Штатная базовая частота – 133 МГц. Что дает памяти максимум 1333 МГц. И если мы хотим получить искомые 1600 МГц, придется повысить BCLK. В данном случае до 160 МГц. А чтобы при этом «ненароком» не разогнать процессор – понизить его множитель.
Все основные производители материнских плат умеют применять данный трюк. Asus P7P55-M сработала точно так же, как недавно Maximus III Formula и P7P55D Premium (неплохое соседство для бюджетной модели, не правда ли?). Процессорный коэффициент умножения она установила в значение 17. Что при BCLK = 160 МГц дает CPU около 2720 МГц. Все же больше, чем штатная частота. Но для современных процессоров Intel такой разгон совершенно безопасен. Пользователю от этого будет только лучше. Остается только лишний раз констатировать, что последние материнские платы Asus неплохо «дружат» с расширенными режимами работы компонентов.
Впрочем, автоматический разгон (а точнее, настоящий штатный режим) – это прекрасно, но абсолютное большинство оверклокеров сразу переведут параметр Ai Overclock Tuner в значение «Manual» и займутся разгоном системы в ручном режиме.

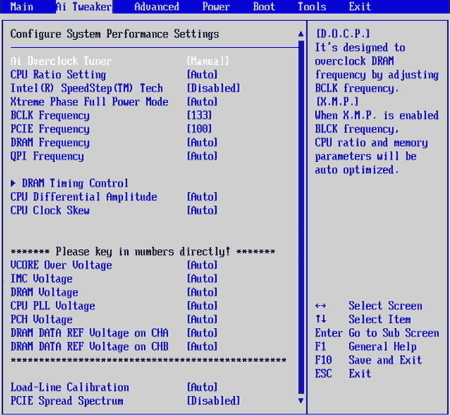

На следующем коллаже приведен вид, который при этом принимает раздел Ai Tweaker целиком:
Для процессорного множителя доступны все штатные значения, включая то, что соответствует активированному Turbo Boost для всех ядер (для стендового Intel Core i5 750 – это все целые числа от 9 до 21). А при выборе «Auto» следом появляется пункт «Intel SpeedStep Tech», позволяющий включить одноименную технологию энергосбережения.
реклама
Базовую частоту материнская плата позволяет фиксировать в диапазоне от 80 до 500 МГц. PCI-E Frequency – от 100 до 200 МГц.
Множители памяти и шины QPI выбираются с помощью задания суммарной частоты их работы. Здесь в списке снова, как и положено, присутствуют все штатные значения:
А уж перечень задержек памяти, которые позволяет менять P7P55-M, и вовсе весьма велик. Они вынесены в отдельный подраздел. Каждый тайминг можно оставить на откуп плате («Auto») или зафиксировать вручную. Жаль, текущие значения, как всегда у Asus, выводятся общими списками в начале каждой группы, а не напротив соответствующего поля для ввода, что было бы не в пример удобнее. В этом вопросе производитель не спешит перенимать опыт «младших» товарищей из ASRock.
И завершает Ai Tweaker блок напряжений. Специальная надпись непосредственно перед ним призывает вводить желаемые значения напрямую с клавиатуры, а не выбирать из огромного списка:
Процессорное напряжение задается с помощью сдвига, его можно только увеличивать. С подобным способом выбора CPU Voltage мы уже неоднократно встречались, правда, обычно это был альтернативный режим, призванный обеспечить полную работоспособность энергосберегающих технологий совместно с разгоном. При этом в простое процессорное напряжение продолжало снижаться на положенные 0.3 В. Но в случае с Asus P7P55-M зарегистрировать снижение CPU Voltage в отсутствие нагрузки не удалось. Это особенно обидно, ведь Asus одной из первых начала внедрять подобное решение в своих платах.
Остальные напряжения задаются стандартно, путем выбора нужного значения из обширного списка. Доступный диапазон в каждом случае более чем солидный, а минимальный шаг позволяет достаточно тонко подобрать напряжение. Потенциально опасные, по мнению инженеров Asus, значения выделяются: сначала желтым, потом розовым, и в довершение – красным:
Интересно, что, например, для памяти потенциально небезопасным считается уже 1.575 В, а все значения, начиная с 1.65 В, помечаются розовым. Хотя именно 1.65 В – это штатное напряжение для абсолютного большинства «оверклокерских» модулей DDR3, предназначенных для процессоров Intel с разъемами LGA 1156 и 1366...
Ну, и в самом низу Ai Tweaker не забываем при разгоне включить Load Line Calibration, который призван бороться с просадкой процессорного напряжения под нагрузкой (так называемый Vdroop).
Приведем таблицу с диапазонами и шагами изменения основных напряжений в BIOS Setup платы Asus P7P55-M:
|
|
|
|
CPU |
|
|
|
Memory |
|
|
|
VTT |
|
|
|
PCH |
|
|
|
CPU PLL |
|
|
|
