Платформа
Переходим к изучению «железячной» части нашего скромного по размерам системного блока.

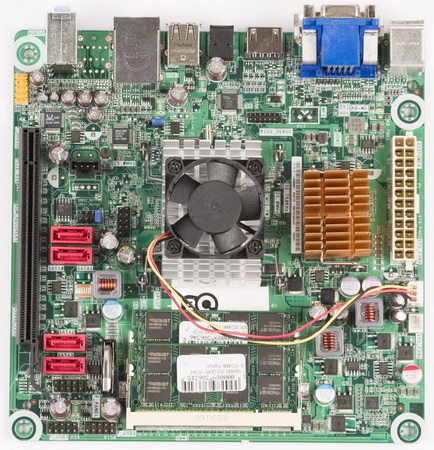

Перед нами материнская плата 3Q IPX7A-ION/330 с установленной системой охлаждения. Она практически не отличается от своих аналогов для платформы ION, что неудивительно(зачем изобретать велосипед?). Единственное, на что сразу обращаешь внимание, это наличие слота PCI Express 2.0, который позволяет установить дискретный видеоадаптер, если не устраивает мощность интегрированного видеоядра GeForce 9400.
Еще одна отличительная особенность кроется в использовании оперативной памяти форм-фактора, применяемого в ноутбуках - SO-DIMM DDR2. Истинные мотивы такого выбора знают только инженеры 3Q, но мы можем предположить, что этот шаг обусловлен желанием сохранить максимум свободного места для остальных элементов печатной платы. Но нельзя забывать про то, что "малогабаритная" оперативка при прочих равных стоит дороже модулей DIMM, применяемых в полноразмерных настольных ПК.
Скорее всего, из этих же побуждений (экономия свободного места) батарейка BIOS установлена вертикально, так она занимает меньшую площадь на текстолите. На материнской плате предусмотрены два слота для оперативной памяти, которая, к слову, работает в двухканальном режиме, что должно положительно отразиться на быстродействии интегрированной графики.
реклама

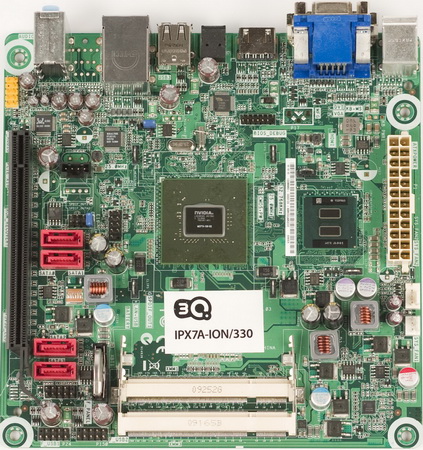

Взглянем на материнскую плату с демонтированной системой охлаждения.
В центре платы расположилась микросхема Nvidia MCP7A. Правее от неё находится центральный процессор. Слева слот PCI Express 2.0, а чуть ниже два разъема для установки модулей памяти.
На материнской плате находятся 4 разъёма SATA II, есть поддержка RAID 0 и RAID 1, это плюс. Правда, места под установку второго жесткого диска корпусом не предусмотрено, так что для использования потенциала материнской платы "на всю катушку" придется придумывать нестандартные способы крепления накопителей. Звук реализован HDA-кодеком Realtek ALC662 с поддержкой 5.1-канального звука и оснащенным оптическим цифровым выходом S/PDIF-Out.

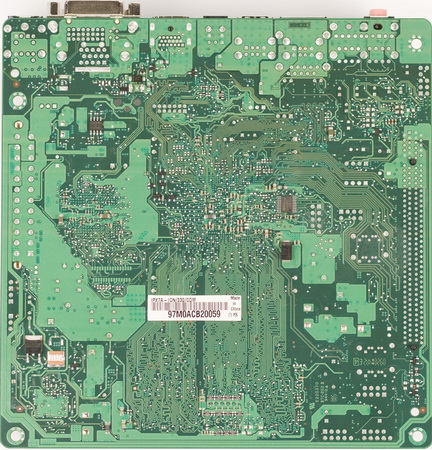

Обратная сторона материнской платы практически пустая. Здесь есть только несколько микросхем и элементы питания.

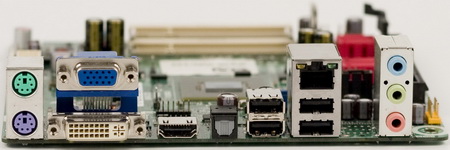

На задней панели расположены два разъема PS\2 для подключения клавиатуры и мыши, три видеовыхода в лице DVI, D-SUB и HDMI. Солидный набор для такого малыша. Рядом находятся 4 порта USB 2.0, разъемы аудиопанели, а также разъем RJ-45 для подключения сетевого кабеля, реализованный силами сетевого контроллера на базе микросхемы Realtek 8211СL.
реклама

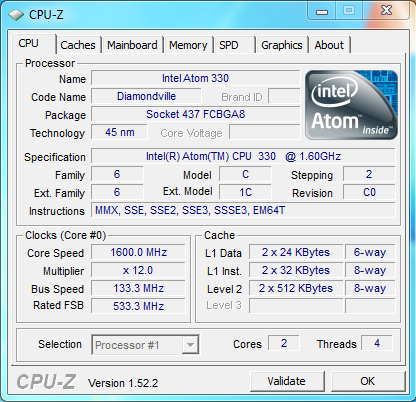

Скриншот программы CPU-Z показывает, что перед нами Intel Atom 330, являющийся первым процессором этой линейки, несущим в себе два физических ядра, изготовленных по 45 нм технологическому процессу. Фактически, перед нами два процессора Intel Atom 230 на одной «платформе».

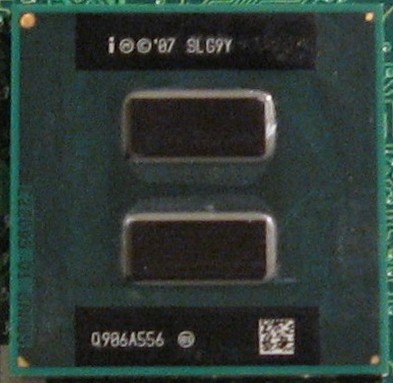

На фотографии выше видно, что теплораспределительная крышка процессора отсутствует. И нашему взору являются два кристалла, несущих в себе по одному ядру. Тактовая частота процессора 1600 МГц при частоте шины FSB 533 МГц. Процессор оснащен 512 Кб кэша второго уровня на каждый кристалл. Поддерживаются технологии Hyper-Threading, EM64T, SSSE3.

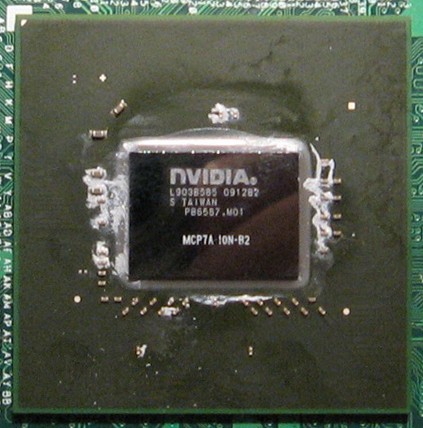

Набор логики представлен микросхемой Nvidia MCP7A, включающей в себя интегрированное видеоядро GeForce 9400. Рассмотрим его более детально.
Перед нами совершенно стандартный видеоадаптер GeForce 9400, несущий в себе 16 унифицированных процессоров, построенных по 65 нм техпроцессу, и 4 блока растровых операций (ROPs). GPU обладает полной аппаратной поддержкой Microsoft DirectX 10, Shader Model 4.0, CUDA. Говоря начистоту, вам вряд ли удастся насладиться прелестями DirectX 10 на столько слабом видеоадаптере, но факт его наличия приятен.

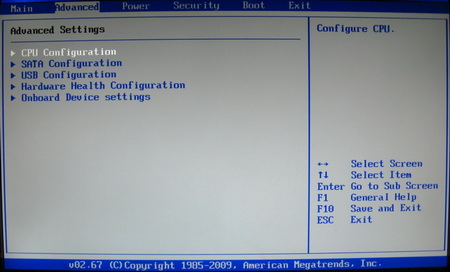

Мы также заглянули в BIOS:
Настроек абсолютный минимум. Управлять из вкладки «Advanced» можно только портами USB, параметрами контроллера RAID и остальными устройствами, распаянными на материнской плате. Какие-либо функции разгона отсутствуют напрочь. Жаль.
Нельзя не отметить высокую стоимость данной материнской платы. На сегодняшний день, предложения в Москве начинаются от 4000 рублей. Недешево. За аналогичную стоимость можно приобрести материнскую плату плюс процессор уровня Е5200, что будет на много производительней.
Охлаждение

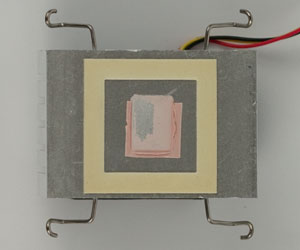

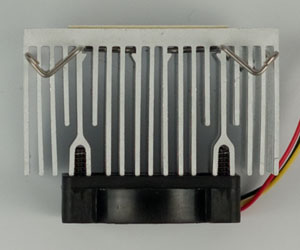

В отличие от полноразмерных компьютеров, для охлаждения тестируемого HTPC используется два радиатора, по одному на CPU и GPU:
реклама

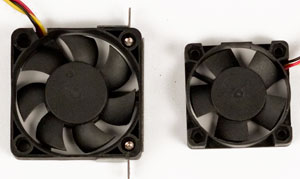

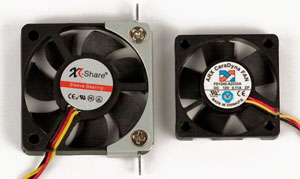

Также используются два вентилятора. Один крепится на левую стенку корпуса и обеспечивает выдув нагретого воздуха за пределы корпуса, а другой расположился на радиаторе микросхемы Nvidia MCP7A.

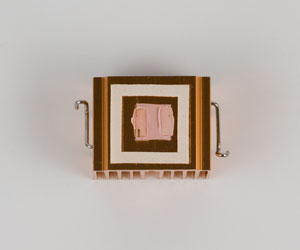

Процессор же охлаждается маленьким алюминиевым радиатором, лишенным вентилятора. Верное это решение или нет, мы узнаем чуть позже.
Воспроизведение видео
Большинство компьютеров на базе Nvidia ION + Atom приобретаются для офисной работы и просмотра видеоконтента. И это неудивительно, так как система оборудована интегрированным видеоядром GeForce 9400. Компания Nvidia утверждает, что обработка видеопотока может полностью осуществляться силами интегрированного видео, тем самым разгрузив центральный процессор. GeForce 9400 обладает аппаратной поддержкой декодирования видео в популярных форматах MPEG-4 AVC (H.264), MPEG-2 и VC-1.

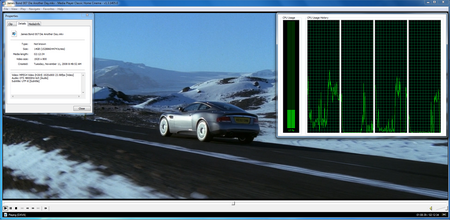

Чтобы проверить данное утверждение, был взят видеофайл формата MPEG-4 (H.264) размером 14 Гб. Дабы увидеть, что из этого вышло, предлагаю взглянуть на пару скриншотов.
Просмотр видеофайла производился с помощью известного мультимедийного плеера с богатой функциональностью Media Player Classic. Наши ожидания оправдались: даже тяжелый видеофайл с разрешением 1920х800 пикселей проигрывался без каких-либо проблем, позволяя при этом параллельно работать с другими программами, так как центральный процессор не был загружен даже на 50%. Это отличная новость для тех, кто присматривается к подобным системам вместо мощного, полноценного компьютера. Единственным требованием является «правильный» комплект кодеков, который активизирует аппаратное ускорение видеопотока.
