Эволюция "прямого контакта": тестируем процессорные кулеры Ice Hammer IH-4401 A и IH-4405
- Предисловие
- 1. Обзор Ice Hammer IH-4401 A и IH-4405
- упаковка и комплектация
- особенности конструкции
- установка кулера на материнские платы
- технические характеристики и стоимость
- 2. Тестовая конфигурация, инструментарий и методика тестирования
- 3. Результаты тестирования эффективности систем охлаждения
- платформа с процессором Intel Core 2 Extreme QX9650;
- платформа с процессором Intel Core 2 Quad Q6600.
- Заключение
Предисловие
Так уж сложилось, что производители систем охлаждения для компонентов ПК в большинстве своём редко когда прислушиваются к мнению пользователей их продукции, повторяя старые ошибки в новых кулерах и не устраняя прежние недоработки. По-крайней мере, мне удалось вспомнить только один случай, когда наша критика в отношении неуниверсальности кулера Cooler Master Hyper TX была воспринята производителем с пониманием, после чего появился такой же, но уже универсальный кулер. В то же время, как мне кажется, более тесный контакт между пользователями (оверклокерами, в первоочередном порядке) и компаниями-производителями систем охлаждения, позволил бы поднять эффективность уже существующих кулеров на новый уровень.
Как оказалось, одна такая компания всё-таки нашлась. Китайская Ice Hammer Electronics , хорошо запомнившаяся нашим постоянным читателям по статье "Heatpipe Direct атакует: тесты новых кулеров Ice Hammer с технологией HTD", не остановилась на достигнутом, и с учётом замечаний и предложений, высказанных мною в той статье (а затем и в письме в Ice Hammer), а также участниками нашей конференции, приступила к доработке кулеров серии IH-4400. Прошло немногим более полугода и на свет появились три новых усовершенствованных модели: IH-4401 А, IH-4401 В и IH-4405. Нам удалось первыми получить на тестирование долгожданные семплы кулеров, поэтому сегодня мы познакомим вас с их отличиями от предыдущей модели и оценим эффективность новинок.
1. Обзор Ice Hammer IH-4401 A и IH-4405
упаковка и комплектация
Упаковка новых кулеров претерпела кардинальные изменения. Размер коробки уменьшен, изменена цветовая гамма, а с лицевой стороны в картоне коробки теперь присутствует вырез, сквозь который видна часть кулера:
реклама



На коробках приведена исчерпывающая информация как о технологиях, использованных в обновлённых системах охлаждения, так и об их технических характеристиках:



Отмечу, что на коробках присутствует как английская, так и русскоязычная версия спецификаций. Внутри каждой коробки находится прозрачная пластиковая оболочка, отлитая по размеру кулера, в которой последний и зафиксирован:

Крепкий пластик данной оболочки предохраняет мягкие алюминиевые пластины от деформации и надежно фиксирует всю конструкцию. Сверху данной оболочки находится небольшая коробочка с аксессуарами комплекта поставки. Среди них можно обнаружить следующие компоненты:

- пластиковая рамка для крепления кулера на материнские платы с разъёмом LGA 775;
- фиксаторы для пластиковой рамки;
- бесступенчатый регулятор скорости вращения вентилятора;
- двусторонний скотч для установки регулятора в удобном месте внутри корпуса системного блока;
- кабель для регулятора;
- термопаста с содержанием частиц серебра (не менее 25 %);
- голографическая наклейка Ice Hammer;
- инструкция по сборке и установке кулера;
- 8 (!) силиконовых компенсаторов для установки на радиатор вентиляторов.
реклама
Теперь перейдём к детальному изучению отличий новинок от их предшественника.
особенности конструкции
Так как радиаторы обоих кулеров идентичны друг другу, то бегло осмотрим один из них, отмечая, конечно же, различия. Итак, Ice Hammer IH-4401/4405 представляют собой дальнейшее развитие конструкции, заложенной в моделях линейки IH-4400:

Радиатор башенного типа, набран из 56 алюминиевых пластин толщиной в 0.2~0.25 мм с межрёберным расстоянием в ~2 мм. Нетрудно заметить, что межрёберное расстояние осталось прежним, а вот немного видоизменённые пластины, контактирующие с тепловыми трубками посредством термоклея, стали чуть тоньше:

Габариты модели IH-4401 А составляют 125 х 105 х 154.5 мм (практически такие же как и у IH-4400 А) при весе в 820 грамм, что на 39 грамм больше чем у модели IH-4400 А. Но причина в небольшом увеличении веса кроется вовсе не в радиаторе, а в новом вентиляторе, который мы рассмотрим чуть ниже. А вот модель IH-4405 на 4.5 мм. ниже чем IH-4400 и весит лишь 798 грамм, что на 17 грамм больше чем IH-4400 А.
Первое самое заметное изменение – это форма рёбер и закрытые боковые стороны радиаторов кулеров:

Причём, заглушить эти стороны производителю удалось довольно легко, попросту загнув края рёбер вниз. Сами же боковые стороны выполнены виде полукруга:

Таким образом воздушный поток от вентилятора(ов) должен концентрироваться на тепловых трубках. Сложно сказать, будет ли способствовать такая фокусировка повышению эффективности охлаждения, но можно с уверенностью утверждать, что теперь потери воздушного потока будут минимальны. Площадь радиатора новинок немного меньше чем у IH-4400.
На основаниях кулеров приклеена всё та же защитная плёнка, да и универсальная клипса крепления не претерпела никаких изменений:

Качество обработки основания кулеров максимально для данного типа конструкции, правда полировки здесь не имеется:
реклама

Все основания у кулеров ровные – отпечаток термопасты как на стекле, так и на теплораспределителе процессора оказался равномерным. Зазоры между тепловыми трубками и прижимающей их медной пластиной около 1 мм.
На данных фото видны отличия между моделями IH-4401 А (модель с литерой “В” имеет алюминиевую вставку в основании) и IH-4405. Первая, оснащена четырьмя медными тепловыми трубками диаметром 8 мм, а вторая пятью тепловыми трубками, но диаметром в 6 мм:

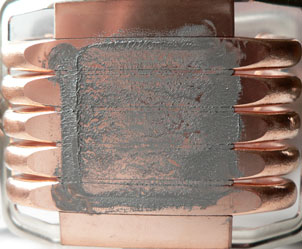

Таким образом, теплораспределитель процессоров Intel Core 2 на модели IH-4401 А контактирует с двумя центральными тепловыми трубками и с 1/2 крайних трубок, а на модели IH-4405 с тремя центральными и с 1/2 крайних трубок:
Ice Hammer IH-4401 A![]() |
Ice Hammer IH-4405![]() |
---|
Учитывая невысокую эффективность серии IH-4400 на 45-нм процессорах, площадь контакта у которых меньше, модель IH-4405 как раз и была выпущена для того, чтобы закрыть данную "брешь". Проверим, что получилось на практике.
Вторая отличительная особенность – это оснащение новинок новыми вентиляторами. Теперь, вместо обычного семилопастного вентилятора, установлен вентилятор с девятью лопастями с формой, как у протестированных нами ранее Scythe Minebea Silent IC:


Как правило, лопасти такой формы развивают большее давление, нежели лопасти прежнего вентилятора, что, с учётом незначительного межрёберного расстояния, должно стать хорошим подспорьем в повышении эффективности работы кулера. Скорость вращения вентилятора посредством входящего в комплект регулятора можно варьировать в диапазоне от 1000 до 2000 об/мин, при воздушном потоке в 55.6 ~ 80.1 CFM и уровне шума в 19 ~ 32 дБА. На практике оказалось, что скорость вращения вентилятора изменяется в диапазоне от ~800 до ~1700 об/мин (причём у обоих кулеров). И даже при подключении напрямую к материнской плате (без регулятора оборотов в цепи) максимальная скорость вращения составляла ~1700 об/мин, а не заявленные в характеристиках ~2000 об/мин.
Кроме того, вентилятор теперь закрепляется на радиаторе не проволочными скобками через силиконовые полоски, а подвешивается с помощью силиконовых шпилек, вставляемых в прорези в радиаторе:

Что особо полезно для оверклокеров, прорези в радиаторе сделаны симметрично с обеих сторон алюминиевых рёбер, а шпилек в комплекте идёт сразу же восемь штук. Таким образом, для того, чтобы установить на радиатор Ice Hammer 4401/4405 ещё дополнительный вентилятор на выдув, нужен только вентилятор и не более того.

Сами же шпильки призваны гасить вибрации от вентилятора и снижать уровень шума кулера в целом:

Кроме того, в комплект включена новая термопаста в составе которой, по заверениям производителя, есть 25 % серебра:

Теплопроводность новой термопасты составляет более 7.5 Вт/м*К, а термическое сопротивление равно 0.06 С/W. Стоимость нового термоинтерфейса, опять же, - по информации представителей Ice Hammer, в 20 раз выше чем стоимость термопасты, поставляемой с моделями серии IH-4400. Термоинтерфейс серого цвета, средней густоты. Наносится и распределяется по поверхности теплораспределителя не слишком просто, так как по консистенции он довольно вязкий. Эффективность нового термоинтерфейса была проверена в сравнении с высокоэффективной термопастой Arctic Silver 5, и оказалось, что термопаста кулеров Ice Hammer IH-4401/4405 ни градуса не уступает одному из признанных лидеров среди термопаст, и на ~4 градуса превосходит термопасту SilMore кулера IH-4400. Впечатляющие показатели, с учётом сравнительно низкой стоимости новых кулеров.
