Sharkoon BayMaster
Второй участник тестирования является продуктом известной германской фирмы Sharkoon, специализирующейся на производстве различных устройств и аксессуаров для моддинга.
На коробке, чёрного цвета, присутствуют фотографии устройства, описание его возможностей и комплектации.

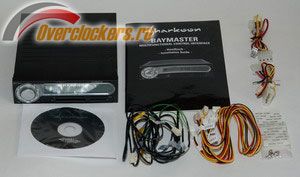

Внутри обнаруживаются:
- непосредственно сам BayMaster
- 4 удлинителя для вентиляторов с 3х пиновым разъёмом, длиной 60 см
- 4 термодиода на кабеле длиной 90см
- 4 кусочка липкой ленты для крепления термодиодов
- 4 винтика для крепления устройства в 5,25” отсеке
- компакт-диск с драйверами для Win98\ME, Win2000, WinXP, MacOS
- инструкция на немецком и английском языках
- 2 провода непонятного назначения, длиной 30 см
реклама
Комплектация, опять, из разряда “необходимо и достаточно”, за исключением, разве что, двух проводов непонятного назначения. В инструкции они обозначены, как переходник “3-pin to 4-pin”, и с этой задачей они вполне справляются. Недоумение вызывает 3-pin разъём типа “папа” с подведённым к нему единственным проводом тахометра.
Панель представляет собой “длинное” 5,25” устройство и выпускается только в одном цветовом исполнении.
Возможности BayMaster таковы:
- 4 канала для подключения термодиодов. Возможность отображения температуры как по шкале Цельсия, так и Фаренгейта;
- 4 канала для подключения вентиляторов, через трёхпиновый разъём;
- звуковое и визуальное оповещение, в случае перегрева или остановки вентилятора;
- ручное и автоматическое изменение скорости вращения вентиляторов;
- 8 цветов подсветки дисплея (синий, красный, зелёный, фиолетовый, голубой, ярко-жёлтый, тёмно-жёлтый, белый и режим перебора всех цветов по очереди с интервалом в две секунды);
- сохранение настроек при отключении питания;
- кард-ридер 6-in-1

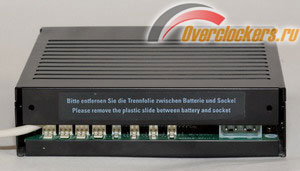

На задней панели обнаруживается по четыре разъёма для подключения термодиодов и вентиляторов, разъём питания в виде молекса для 5,25” устройств и выходящий наружу 45 сантиметровый шлейф, для подключения к “внутреннему” разъёму USB, разведённому на материнской плате. На корпусе устройства, над вышеописанными разъёмами расположена наклейка, которая на английском и немецком языках рекомендует пользователю удалить пластиковый ярлычок между батарейкой и сокетом, в котором она установлена. Если этого не сделать, то устройство будет сбрасывать пользовательские настройки и таймер часов после отключения питания. Для получения доступа к батарейке необходимо снять металлическую крышку с BayMaster.
реклама
Внутри конструкция оказывается достаточно простой. Основой устройства является микроконтроллер Holtek HT46R64. Кард-ридер собран на базе чипа GL816E, и его скоростные характеристики позволяют комфортно работать с картами памяти всех поддерживаемых форматов. Более детально со скоростными характеристиками GL816E можно ознакомиться здесь, на примере модели 18-in-1.

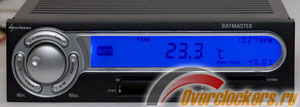

Теперь изучим BayMaster с фронтальной части. По внешнему виду устройство напоминает авто-магнитолу. Слева расположены элементы управления, в правой нижней части – слоты кард-ридера, а над ними – дисплей, который, как и KamaMeter, имеет ограниченные по вертикали углы обзора, но они чуть больше – от -15 до 60 градусов, относительно горизонтальной плоскости.
На дисплее отображается следующая информация:
- Текущее значение температуры с выбранного термодатчика. Пожалуй, самый крупный элемент. Расположен по центру и в какой-то мере акцентирует на себе внимание. Диапазон измерения – от 0 до 99,9 градусов по шкале Цельсия и до 199,9 градусов по шкале Фаренгейта. Если верхний порог превышен, то отображается только два младших разряда целого числа градусов. Так, например, для 123,5 градусов по шкале Цельсия будет выводиться значение 23,5. Точность измерения оставляет 0,1 градуса. В том случае, если термодиод к выбранному каналу не подключен, то на дисплее будут выводиться нули.
- Значение пороговой температуры, установленное пользователем. Элемент расположен в правом нижнем углу. На выбор – 40, 50, 60 и 70 градусов по шкале Цельсия или 104, 122, 140, 158 градусов по шкале Фаренгейта. Пороговое значение задаётся отдельно для каждого канала. В случае, если температура превышает установленный порог, то дисплей начинает мигать красным цветом, и включается звуковое оповещение. Звуковое оповещение отключается только вручную или в случае, если параметр, вызвавший “тревогу”, пришёл в норму. Дисплей возвращается в нормальный режим только после возвращения параметра в установленные рамки.
- Текущее число оборотов вентилятора. Элемент расположен в правом верхнем углу. Диапазон измерения – от 500 до 9999 оборотов, с шагом в 1 оборот. Если измеряемое значение будет ниже 600 RPM, то сработает оповещение, аналогичное тому, что и при перегреве. Способы его отключения те же.
- Подключенные в данный момент к кард-ридеру карты памяти – CF, SD, SM, MS, MMC. Элемент расположен в левом нижнем углу.
- Выбранный в данный момент канал “вентилятор + термодатчик” – FAN1\FAN2\FAN3\FAN4. Элемент расположен в левом верхнем углу. Если на любом из каналов произошёл сбой (перегрев\остановка вентилятора), то значок, отвечающий за этот канал, начнёт мигать.
- Способ регулирования оборотов – автоматический или ручной. Элемент расположен слева от значения текущей температуры. К сожалению, данная настройка применяется сразу ко всем четырём каналам. Таким образом, все каналы регулируются только вручную или только автоматически. При автоматическом регулировании ориентиром для устройства служит выставленная пороговая температура. Чем ближе текущая температура к пороговому значению, тем большее напряжение подаётся на вентилятор, и тем больший воздушный поток способствует охлаждению. Естественно, что для работоспособности данной концепции следует крепить термодиод на то устройство, за чьё охлаждение отвечает вентилятор, подключенный к этому же каналу.

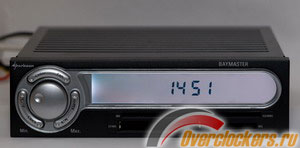

- Время. Элемент расположен на том же месте, что и текущее значение температуры и отображается в альтернативном режиме, при использовании данной функции. При этом все остальные элементы дисплея больше не отображаются. Время выставляется пользователем на устройстве вручную и никак не связано с временем, выставленным на компьютере. Используется формат “24 часа”.
Пришёл черёд рассмотреть органы управления. Всего их семь – вращающаяся рукоятка в центре и шесть кнопок вокруг неё.
Начнём, пожалуй, с кнопок.
- Color. Отвечает за переключение цвета подсветки дисплея. При однократном быстром нажатии дисплей переключается на следующий цвет. При удержании кнопки в нажатом состоянии более четырёх секунд дисплей начинает перебирать все цвета по очереди, с интервалом в 2 секунды. При повторном быстром нажатии кнопки дисплей остановит перебор на том цвете, который был в момент нажатия.
- Fan. Переключение между четырьмя каналами реобаса.
- Alarm. Выбор порогового значения температуры на текущем канале. При перегреве или остановке вентилятора однократное нажатие кнопки позволяет отключить звуковое оповещение.
- A/M. Определение способа регуляции оборотов вентиляторов – ручной или автоматический.
- Clock. Однократное нажатие задействует режим отображения времени, описанный выше. Удерживание кнопки в течении четырёх секунд переводит часы в режим установки времени. Для возврата индикации в обычный режим достаточно нажать любую кнопку из пяти оставшихся.
- C/F. Переключение между шкалами температур – Цельсия и Фаренгейта.
- Вращающаяся кнопка в центре. Служит для контроля оборотов вентилятора на текущем канале при задействованном режиме ручного контроля. Вращение по часовой стрелке – увеличение оборотов, а против часовой – уменьшение. Как и у KamaMeter, рукоятка не имеет никаких ограничителей. Полный оборот на 360 градусов – 24 шага, однако переключение между соседними напряжениями требует трёх шагов рукоятки, что в некоторой степени повышает точность.

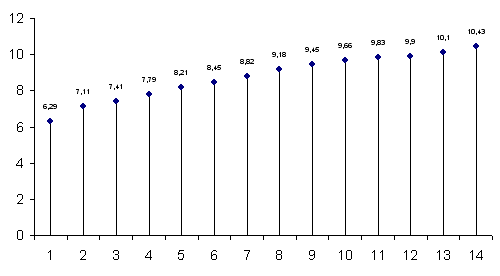

Напряжение варьируется между 6,29 до 10,43 вольт.
По оси Х указано количество шагов, по Y – выдаваемое напряжение.
реклама
Кроме как вращать, на кнопку можно и нажимать. Но используется эта функция только в режиме настройки времени, для переключения между разрядами “часов” и “минут”. Нужный час и минуты выставляются вращением колёсика.
Заключение
Без сомнения, обе панели показали себя интересными продуктами и могут претендовать на место в системном блоке. Однако нельзя не отметить, что они достаточно сильно различаются между собой. KamaMeter, в большей степени, ориентирована на любителей моддинга. Об этом свидетельствуют относительно невысокая функциональность, большой дисплей с псевдоаналоговыми шкалами и хромированные ручки по углам. При этом дизайн панели вполне самодостаточен, что позволяет KamaMeter стать как единственным “моддинговым” устройством в системном блоке, так и дополнением к уже существующей “композиции” неоновых ламп и кулеров с подсветкой. Вторая панель – BayMaster, по своей концепции едва ли не полная противоположность первой. Чтобы на пластмассовой фронтальной панели расположились кард-ридер и семь элементов управления, дисплей пришлось уменьшить. Таким образом, дизайн был принесён в жертву, ради высокой функциональности и низкой цены, что в какой-то мере оправдано. Но это ни в коей мере не означает, что использованы материалы низкого качества, или сборка имеет дефекты. Отнюдь, на фоне высочайшего, истинно японского качества сборки и материалов KamaMeter, его “германский” коллега смотрится весьма достойно. Приведу итоговую таблицу, отражающую функциональность устройств:
KamaMeter | BayMaster | |
---|---|---|
количество каналов для вентиляторов | 4 | 4 |
количество каналов для термодиодов | 4 | |
ручное управление скоростью вращения | да | да |
автоматическое управление скоростью вращения | нет | да |
диапазон подаваемого напряжения | 7,8-11,75В | 6,29-10,43В |
диапазон измеряемой температуры (по Цельсию) | 0-90 | 0-99,9 |
оповещение, при температуре (по Цельсию) | < 0; > 90 | > 40, 50, 60, 70 |
диапазон отображаемого числа оборотов | 0-9990 rpm | 500-9999 rpm |
оповещение, при падении числа оборотов вентилятора ниже | 600 rpm | 600 rpm |
шаг измерения оборотов | 30 rpm | 1 rpm |
шагов для регулирования подаваемого напряжения | 24 | 14 |
встроенный кард-ридер | нет | да |
возможность отображения времени | нет | да |
управление уровнем громкости звука | да | нет |
количество цветов подсветки | 7+1 | 8+1 |
цветовых исполнений | 3 | 1 |
ориентировочная цена | ~50$ | ~25$ |
В заключении остаётся только ещё раз привести плюсы и минусы:
Scythe KamaMeter
Плюсы:
- большой и информативный дисплей;
- сменные лицевые панели;
- возможность отображать информацию с разных каналов для вентиляторов и термодиодов;
- высокая точность установки подаваемого напряжения, обусловленная большим числом шагов;
- звуковое оповещение, в случае остановки вентилятора или перегрева;
- управление уровнем громкости звука.
Минусы:
- большой шаг измерения числа оборотов вентиляторов;
- невозможность измерения отрицательных температур;
- невозможность задать температуру оповещения о перегреве.
Sharkoon BayMaster
Плюсы:
- возможность автоматического управлению скоростью вращения вентиляторов;
- возможность задать температуру оповещения о перегреве;
- минимально возможный шаг измерения числа оборотов вентиляторов;
- встроенный кард-ридер;
- возможность отображения времени;
- звуковое оповещение, в случае остановки вентилятора или перегрева.
Минусы:
- невозможность измерения отрицательных температур;
- невозможность отображения информации с разных каналов для вентиляторов и термодиодов;
- только одно цветовое исполнение.
Автор благодарит:
- J-34 за создание сообщества тестеров
- Компании Scythe и Бюрократ за предоставленные устройства
- Igor Portnyagin (Manfred) за фотосъёмку
