Обзор и тестирование материнской платы ASUS Prime Z690-P
Оглавление
- Вступление
- Упаковка и комплектация
- Дизайн и особенности платы
- Технические характеристики
- Возможности BIOS
- Тестовый стенд
- Тестирование
- Встроенный звук
- Заключение
Вступление
После выхода последнего поколения процессоров Intel многое прояснилось. Все тесты, которые только можно провести, уже позади и теперь понятно, что значительно увеличилась производительность производительных ядер, как бы глупо это не звучало. Эффективные ядра не очень приглянулись пользователям, и на самом деле сложно представить, зачем они нужны в стационарных компьютерах, а в ноутбуках нам только предстоит это изучить и вот там, на мой взгляд, от них будет смысл. Когда устройство работает от аккумулятора, можно ограничить процессор использованием только энергоэффективных ядер, чтобы обеспечит максимальное время автономной работы.
Возможно, именно поэтому в младших моделях процессоров оставили только производительные ядра, и это может стать причиной успеха в бюджетном сегменте. Сам я только ожидаю процессоры Intel Core i3-12100F и Intel Core i5-12400, чтобы посмотреть на них детальнее, а пока продолжаю изучать материнские платы с чипсетом Intel Z690. Как ни странно, но я рассмотрел ещё не все версии. Это касается как бюджетных, так и топовых. В первую очередь многие хотят взглянуть на самые доступные устройства, чтобы оценить возможность создания недорогой сборки на новой платформе.
Флагманский чипсет Intel Z690 предполагается использовать с топовыми моделями процессоров, у которых множитель разблокирован и есть инструментарий для разгона. Разгон на новой платформе есть, и он отлично отражается на производительности. В первую очередь это касается оперативной памяти. Её необходимо разгонять свыше режима DDR5-6000, чтобы разница по сравнению с DDR4 была заметна, и появился смысл от её использования. На это сейчас способны микросхемы Samsung и SKhynix. Последние даже обеспечивают неплохие тайминги. Напряжение при этом доходит как на DDR4 до 1.45 В. Всё это никак не совмещается с бюджетной платой потому, что стоимость памяти сегодня может оказаться выше стоимости материнской платы.
реклама
Я уже рассматривал одну недорогую модель компании ASUS, а именно Prime Z690-A, но не все оценили, что это бюджетное устройство. Только когда в рознице стали выходить доступные платы на чипсете Intel H610 и модели вроде Maximus Z690 Extreme Glacial, многие пришли в чувство и осознали, что цены выросли и Ryzen 5 3600 уже не лежит на прилавках по 10 000 рублей. Поэтому мы рассмотрим ещё одну модель из разряда бюджетных на чипсете Intel Z690, которая называется просто ASUS Prime Z690-P.

Что ещё можно было отрезать или убрать, чтобы сделать устройство максимально недорогим? Сегодня мы это выясним.
Упаковка и комплектация
Prime – это основная линейка компании ASUS и поэтому она так называется. Модели, которые в неё входят, предназначены для массового сегмента, но бывают исключения вроде юбилейных модификаций для коллекционеров. Платами этой линейки фирма живёт и процветает. То, что горстка энтузиастов купит топовые платы Maximus Extreme Glacial – не сделает выручку компании, а вот миллиарды простых устройств как раз для этого предназначены…
Только недавно я тестировал платы на бюджетных чипсетах H510 и A520 и понял, к чему лежит душа обычного потребителя. А вот этот Prime, который мы будем рассматривать, уже другого уровня. Причём это заметно даже по изменившейся упаковке. Позже мы будем рассматривать именно массовые модели, и там упаковка будет проще.
Однако в этом поколении изменилось оформление. Больше нет тёмного мрачного фона, а есть спокойный серый цвет. При этом также демонстрируется сама плата. Изображение занимает всю левую половину, а справа находится логотип производителя и наименование модели. Всё крупными белыми символами, а по нижнему краю находится, пожалуй, рекордное количество разных значков.
реклама
Пора перевернуть коробку.
Сверху мы снова видим наименование модели, а в правом верхнем углу знакомый логотип AURA Sync. Уважаемые читатели и покупатели будьте внимательны! Этот логотип просто свидетельствует о поддержке RGB подсветки и возможности её синхронизации через, ASUS Armoury Crate, но это не означает, что подсветка есть на самой плате, а также не говорит о том, что поддерживается ARGB 5В. В частности, здесь подсветки на плате нет, но есть поддержка RGB 12В и ARGB 5B.
По центру находится два изображения платы. Одно прямо сверху, а другое под углом, чтобы было видно разъёмы задней панели. Слева и справа от изображений находится подробная спецификация устройства, разбитая на группы. В самом низу расположены четыре вставки с описанием ключевых особенностей платы.
Пора открыть упаковку. Сверху в картонном лотке лежит материнская плата, которая дополнительно упакована в антистатический пакет.
Убрав лоток с платой, мы видим, что на дне находится весь комплект поставки. Здесь он как раз соответствует линейке Prime.
Информационная составляющая представлена следующим набором:
- Users Guide (руководство пользователя);
- Быстрая установка;
- Гарантийная информация;
- DVD диск с драйверами и программным обеспечением для различных операционных систем.
Вот такие аксессуары находятся в комплекте.
- Два кабеля SATA 6 Гбит/с;
- Комплект креплений для накопителей M.2;
- Заглушка задней панели.
Комплект скромный, но это такой творческий минимализм, который наблюдается во всей линейке Prime.
Дизайн и особенности платы
Перед нами материнская плата формата АТХ. Её габариты отличаются от классических и составляют 305 х 234 мм. Сантиметр справа срезали, поэтому правый край повисает в воздухе. Внешнее оформление узнаваемо и напоминает другие устройства из этой серии. Это выражается в тёмно-коричневой печатной плате и серебристых радиаторах.
реклама
Пластикового кожуха над разъёмами задней панели нет. Об это можно было догадаться, обнаружив в комплекте заглушку задней панели. Вместо неё боковой радиатор возвышается над ними.
Плата жёсткая, не гнётся и ещё достаточно тяжёлая. Понятно, что на неё навешана куча радиаторов, но она не совсем лёгкая сама по себе. Принтов на плате прилично и они удачно сочетаются с радиаторами, смонтированными на плате.
С обратной стороны платы элементов практически нет. Как ни странно, нет даже принтов.
Питание на материнскую плату подаётся через основной и два дополнительных коннектора ATX по схеме 24+8+4.
Оба дополнительных коннектора выполнены по технологии ProCool. Такое сочетание разъёмов встречается на производительных платах, которые предназначены для разгона процессоров. Видно, что производитель позаботился о питании как следует.
А вот с индикацией тут проблема. Приходится работать вслепую, но так даже интереснее. Нужно лишь больше времени, чтобы осознать, что что-то пошло не так.
Для модулей памяти типа DDR5 предусмотрено четыре слота чёрного и серого цветов. C одной стороны используются фиксаторы, а с другой – защёлки. Для активации двухканального режима нужно установить две планки в слоты одного цвета.
Заполнять слоты модулями рекомендуется, начиная от правого края платы или дальше от сокета. Производителем заявлена поддержка режимов работы от DDR5-4800 до DDR5-6666 МГц со штатным напряжением 1.1 В, которое можно увеличивать. Максимальный допустимый объём 128 Гбайт достигается путём установки четырёх модулей по 32 Гбайт.

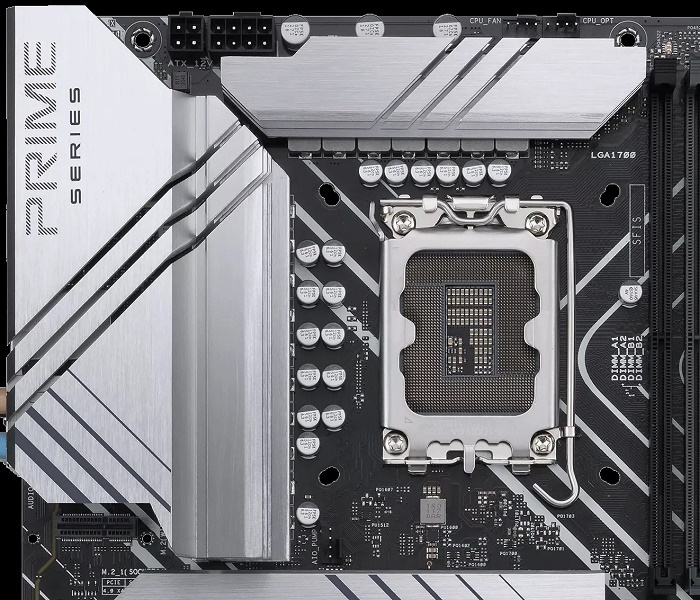

Питание процессора выполнено по схеме 14+1. Семь каналов сверху и восемь каналов сбоку. Это хорошие показатели для материнской платы под разъем LGA 1700.
На каждый из 15 каналов приходится по одной ферритовой катушке индуктивности и по одной транзисторной сборке Vishay SiC654. Они могут обеспечивать нагрузку 50 А.

Драйверов нет, они интегрированы в сборки, а удвоителей нет вовсе, даже с обратной стороны.
В качестве основного ШИМ-контроллера используется новая микросхема с фирменной маркировкой Digi+ ASP2100. Он распаивается на разных недорогих моделях плат. Например, я уже его видел на ASUS TUF Gaming Z690-Plus WIFI D4.

ASUS Prime Z690-A позиционируется как универсальное недорогое решение, а не оверклокерское. Подсистема питания выглядит очень хорошо. Конденсаторы капсульные, твердотельные, распаяны неподалёку.
Тепло от транзисторов отводят два крупных радиатора с развитым оребрением. Они независимы и тепловой трубкой не соединяются.
Каждый из них крепится двумя винтами с обратной стороны. Боковой нависает над разъёмами задней панели. Оба радиатора изготовлены из алюминиевого сплава. Поверхность шероховатая. Оребрение достаточно развитое. В качестве термоинтерфейса используются чёрные терморезинки толщиной около 1 мм. Они соприкасаются не только с транзисторными сборками, но и катушками индуктивности.
Ниже находится ещё два радиатора, которые предназначены для охлаждения SSD M.2 накопителей и чипсета. Самый верхний слот M.2 получает линии непосредственно от процессора, и поддерживает стандарт PCI-e 4.0.
Все радиаторы визуально похожи и выполнены в одном стиле. Радиатор SSD накопителей изготовлен из алюминиевого сплава. На нём присутствует терморезинка для улучшения контакта и теплопроводности, а также два винта для крепления к втулкам на плате.
Остался только радиатор чипсета.
Он крепится с обратной стороны при помощи двух винтов жёстко. Радиатор крупный, но со слабым оребрением, больше напоминает кусок алюминия. Он изготовлен из алюминиевого сплава и такой же серебристый как все остальные. Сверху находится декоративная пластинка с надписью ASUS и Refinement.
В качестве термоинтерфейса используется серая терморезинка. Теперь, когда все радиаторы сняты, можно увидеть чипсет Intel Z690.
Чипсет поддерживает до восьми портов SATA и четыре из них находятся в правом нижнем углу.
Выше по правому краю распаяна одна колодка портов USB 3.2 Gen2 и одна колодка USB 3.2 Gen1 и ещё одна для TPM-модуля. Поскольку своей подсветки на плате нет, производитель не пожалел разъёмов для её поддержки и внизу по правому краю есть три таких. Два ARGB 5В и один RGB 12В.
Ещё в правом нижнем углу находится разъём для подключения кнопок, индикаторов корпуса, а также спикерфона.
Рядом можно обнаружить одну колодку USB 3.2 Gen1 две колодки USB 2.0 и контакты ClrCMOS. Далее по нижнему краю находятся два разъёма 4-pin FAN и колодка COM-порта.
В левом нижнем углу находится отгороженное место для звуковой подсистемы. Здесь мы видим разъём для передней аудиопанели и звуковые конденсаторы. В качестве звукового кодека используется чип Realtek ALC897.

Между верхними слотами PCI-e x16, находится чип контроллера ввода/вывода и системного мониторинга Nuvoton NCT6798D. Выше звуковой части по левому краю распаяны две микросхемы 2.5G сетевого контроллера Realtek RTL8125 с технологией ASUS LANGuard.

На этой плате мы видим пять слотов расширения: четыре PCI-e x16 и один PCI-e x1.
Только верхний слот PCI-e x16 обрамлён металлической рамкой. Именно он получает свои линии непосредственно от процессора. Все остальные обеспечиваются чипсетом и работают в режиме Gen3. Над верхним слотом PCI-e x16 и между слотами находятся три разъёма M.2 для установки накопителей. Они могут работать как в режиме SATA так и PCI-e x4 Gen4 или Gen3. Существуют ограничения на совместное использование, поэтому лучше изучить подробную информацию на сайте производителя.
Ещё здесь установлен специальный механизм крепления M.2 Q-Latch. Специальная пластиковая клипса поворачивается и фиксирует накопитель. Оказалось очень просто и удобно.
На задней панели находятся следующие интерфейсы.
- Два разъём PS/2 для мыши или клавиатуры;
- Два разъёма USB 2.0;
- Два разъёма USB 3.2 Gen1;
- Один разъём USB 3.2 Type-C Gen2;
- Один разъём USB 3.2 Type-А Gen2;
- Один сетевой разъём RJ-45;
- Пять аудиоразъёмов типа minijack;
- Один оптический выход;
- Один видеовыход HDMI;
- Один видеовыход Display Port.
Технические характеристики
Модель | ASUS Prime Z690-P |
---|---|
Поддерживаемые процессоры | 12 поколение Intel Celeron G, Pentium G, Core i3, i5, i7, i9 в исполнении LGA 1700 |
Шина процессор-чипсет | DMI 4.0 x8 |
Системная логика | Intel Z690 |
Оперативная память | 4 x 288-pin DDR5 DIMM, двухканальный режим, до 128 Гбайт при частоте 4800 / 5200 / 5400 / 5600 ( 6000 / 6400 / 6666 (разгон)) МГц |
Слоты расширения | 1 - PCI-e x16 Gen5; 3 - PCI-e x16 Gen3 (x4); 1 - PCI-e x1 Gen3 |
Поддержка Multi-GPU | Нет |
Поддержка SATA/RAID | 4 x SATA 6.0 Гбит/с порта – Intel Z690; RAID 0, 1, 5, 0+1, JBOD; 3 x M.2 порта – 2x PCI-e x4 Gen4 + 1x PCI-e x4 Gen4 или SATA3 (есть ограничения с использованием SATA портов и линий PCI-e, подробнее на сайте производителя) |
Поддержка M.2 SATA/PCI-e | Да/Да |
Сеть | 1 x Intel I225-V |
Аудио | Realtek S1220A – 8-канальный HD аудиокодек |
USB 2.0 | 2 + 4 x USB 2.0 (Intel Z690) |
USB 3.2 Gen1 | 2 + 4 x USB 3.2 Gen1 (Intel Z690) |
USB 3.2 Gen2 | 2 + 1 x USB 3.2 Gen2 (Intel Z690) |
Thunderbolt 4 | Нет |
Системный мониторинг | Nuvoton NCT6798D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V, 4-pin ATX 12V |
Разъемы и кнопки задней панели | 1 x PS/2; 1 x HDMI; 1 x DP; 2 x USB 2.0; 2 x USB 3.2 Gen1; 2 x USB 3.2 Gen2; 1 x RJ-45; 5 x 3.5 мм Jack; 1 x Optical Audio Out |
Размеры, мм | 305 x 234 |
Форм-фактор | ATX. |
Возможности BIOS
Оболочка не сильно изменилась по сравнению с прошлым поколением, просто появились некоторые особенности в новой платформе. Делители памяти, независимый разгон двух процессорных доменов и прочие интересные вещи.
Здесь уже есть предустановки для разгона оперативной памяти, поэтому достаточно загрузить профиль и получить нужный результат.
Есть список внесённых изменений перед выходом из меню настроек. Компания ASUS одной из первых внедрила эту функцию, и она действительно очень помогает, особенно, когда долго осуществляешь настройки и вносишь сразу несколько изменений или что-то случайно меняешь по ошибке.
Ещё плата корректно ведёт себя при переразгоне и я ни разу не использовал кнопку ClrCMOS.
Тестовый стенд
Тестирование материнской платы ASUS Prime Z690-P проводилось в составе следующей конфигурации:
- Материнская плата: ASUS Prime Z690-P, версия BIOS 0605;
- Процессор: Intel Core i5-12600K (2800/3700 / 3600/4900 МГц база/турбо);
- Система охлаждения: Deepcool AK620;
- Термоинтерфейс: Arctic MX-5;
- Оперативная память: 2 x 16 Гбайт DDR5-4800 A-DATA (Micron);
- Видеокарта: ASUS TUF Gaming GeForce RTX 3090 OC 24 Гбайт (1395 / 1740 / 1188 МГц (ядро/boost/память));
- Накопитель: Samsung PM9A1 1 Тбайт;
- Блок питания: AeroCool Bronze 750M, 750 Ватт.
Тестирование
Сборка стенда не вызывает каких-то сложностей. Всё устанавливается как обычно, с совместимостью тут вопросов нет.
После сборки запускаем систему и смотрим на подсветку, которой нет. Это на материнской плате её нет, а ленты никто не отменял.
В штатном режиме температура процессора далека от максимальной и даже близко не подходит к 100°C. Intel Core i5-12600K холоднее флагмана, в отличие от моделей i5-10600K и i5-11600K, которые грелись как печки.
Оперативную память удалось разогнать до режима DDR5-5400. Это все та же память на микросхемах Micron, и для лучшего результата нужно что-то другое. Как только я разогнал систему охлаждения, процессор стал податливее на подъём частоты.
AIDA64 GPGPU Benchmark:
AIDA64 Cache & Memory:
Cinebench R23:
3DMark CPU Profile:
3DMark Time Spy:
Теперь можно посмотреть на работу накопителя в утилите Crystal Disk Mark 8.0.1.

Далее подошла очередь тепловизора и тестов в Prime95. Все температуры в рамках, до критических значений далеко.
Большие радиаторы отлично справляются с нагрузкой в пассивном режиме. Кстати, чипсет не такой уж холодный и его радиатор тоже неплохо нагреваются.
Встроенный звук
Звуковой кодек представлен микросхемой Realtek ALC897. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.
Качество звучания никаких нареканий не вызывает. Звук очень чистый даже на максимальных уровнях громкости. Кроме этого, я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.
16 бит, 44.1 кГц
24 бит, 192 кГц
Заключение
ASUS Prime Z690-P – это типичная модель начального уровня на флагманском чипсете. Экономия затронула даже печатную плату, и она стала немного уже. Последнее никак не повлияло на поддержку оперативной памяти или производительность, но сам факт выглядит забавным. Причём совсем даром эту плату не раздают и просят за неё около 24 000 рублей.
Дорого это или нет, тут каждый решит сам, но достаточно посмотреть цены на другие модели и даже на самую доступную ASUS Prime H610-K, где нет вообще ничего, и стоимость которой около 9 000 рублей, чтобы было с чем сравнивать. Уверен, что эта модификация всё равно найдёт своего покупателя и можно приобрести нечто подобное для процессора Intel Core i5-12600K, чтобы не платить в два раза больше за Maximus, тем более что функциональность устроит многих. Есть поддержка PCI-e 5.0 и оперативной памяти DDR5. Всех разъёмов и интерфейсов вполне достаточно для любой сборки.
На мой взгляд, у компании вышла сбалансированная модель с отличной для своего класса функциональностью. Нет интеллектуального разгона? На самом деле для наших рукастых и сообразительных парней – это скорее плюс, ведь с автоматикой может справиться даже геймер, а эта плата для настоящих олдскульных оверклокеров, которым не нужны всякие индикаторы, чтобы не рябили перед глазами. На этой платформе лучше делать ручные установки, чтобы получить отличные показатели в многопоточности. Частоту можно выставить такую же, а мне удалось даже выше, при этом снизить напряжение и потребление, чем это было даже в штатном режиме.
Плата уверенно работает с процессором Intel Core i5-12600K, и я бы этим ограничился. Система питания позволит установить даже топовый процессор, он также будет работать и разгоняться, но для флагманских моделей есть более интересные решения. Память гонится неплохо, но тут все зависит от самих модулей. Каких-то сложностей во время сборки, настройки и тестирования я не встретил. Всё работает очень стабильно и с разгоном всё понятно. Поведение новинки адекватное и предсказуемое, а если что-то, можно оперативно сбросить BIOS. Для меня такие возможности избыточны, но модели из линейки Prime очень популярны, и многие на них ориентируются.
В целом материнская плата получилась хорошая и универсальная. Оснащение очень богатое, но нет подсветки и индикации, что порой огорчает, но я просто поставил пару лент за 300 рублей и существенно сэкономил по сравнению с моделью, где RGB-подсветка предусмотрена изначально, чего и вам желаю.

Выражаем благодарность:
- Компании ASUS за предоставленную для тестирования материнскую плату ASUS Prime Z690-P.
