Лаборатория продолжает серию материалов, посвященных линейке графических ускорителей Radeon R9 285. Ранее мы уже протестировали Asus Radeon R9 285 Strix и Sapphire Dual-X R9 285 OC.
Благодаря нашему партнеру – компании Регард, в новом обзоре будут рассмотрены модели PowerColor и XFX. На фоне своих одноклассников они выделяются интересным дизайном и оригинальными системами охлаждения. С одной стороны, это плюс, ведь, как известно, встречают по одежке, а с другой?
Полное название: PowerColor TurboDuo R9 285 2GB GDDR5 OC, код производителя: AXR9 285 2GBD5-TDHE.
Модель PowerColor поставляется в коробке средних размеров с преобладающей красно-черной полиграфией. Разработчики остались верны прежнему дизайну, изменив лишь ключевые данные на лицевой стороне. Вся упаковка обернута целлофаном, что предотвращает ее от легких царапин и пыли.
Обратная сторона отдана под детальное описание главных особенностей новинки.
Что мне нравится в упаковках модельного ряда PowerColor, так это неплохая информативность. Благодаря приведенным сведениям можно выяснить количество и диаметр тепловых трубок, типоразмер вентиляторов, применяемый в основании радиатора металл, схему подсистемы питания и список системных требований.
На боковой грани разместилась техническая спецификация на различных языках, но здесь ее меньше, нежели на лицевой стороне.
Внутри одной коробки скрывается другая из плотного обычного картона с вырезами для пальцев.
Под крышкой находится графический ускоритель в пакете-антистатике с воздушными прослойками. По периметру он защищен бумажными вставками для большей сохранности.
Весь комплект поставки прячется в углублении, в принципе, столько места ему отводить было необязательно. В нем можно найти:
Что тут скажешь. Спартанский комплект, да и только.
Видеокарта PowerColor Radeon R9 285 TurboDuo относится к одноименной линейке компании, которая выделяется на фоне прочих интересной формой лопастей вентиляторов – Double Blades. В остальном разработчики приложили все усилия, изменив внешний облик модели до неузнаваемости, и с прошлыми версиями нашего героя больше ничего не роднит.
Всю лицевую часть закрывает металлический кожух системы охлаждения с интересным геометрическим рисунком. Вертушки с диаметром лопастей 77 мм принадлежат к новой серии и, по словам инженеров, обладают повышенным уровнем создаваемого давления с уменьшением производимого шума.
За ними просматривается крупный радиатор с несколькими тепловыми трубками и продольным расположением пластин, что позволяет отводить горячий воздух за пределы корпуса через прорези в задней интерфейсной панели.
Модель Radeon R9 285 TurboDuo лишена защитной пластины и ребра жесткости на обратной стороне печатной платы. Нет там и значимых элементов вроде микросхем памяти или ШИМ-контроллера. Можно отметить лишь две пластмассовые клипсы в правой части, которые отвечают за крепление радиатора подсистемы питания.
Для вывода изображения на задней панели предусмотрен следующий набор интерфейсов:
Согласно технической информации графическим ускорителем поддерживаются следующие разрешения:
Дополнительное питание в данном случае реализовано с помощью двух шестиконтактных разъемов. Доступ к защелке одного из них немного затруднен.
Судя по рекомендуемым системным требованиям, блок питания должен обладать мощностью не менее 500 Вт, что для экономичного графического процессора AMD Tonga выглядит с запасом.
По всему периметру Radeon R9 285 TurboDuo защищена изгибами кожуха системы охлаждения, который оснащен декоративными прорезями.
Что касается технологии CrossFireX, то инженеры потихоньку отказываются от привычных коннекторов, реализовав ее на программном уровне. Это позволяет объединять несколько ускорителей вместе для общего просчета графических эффектов. Точное их количество не сообщается.
Чем может по праву гордиться модель PowerColor, так это размерами: ее длина составляет всего 209 мм, ширина – 113 мм. В системном корпусе новинка перекроет два слота расширения. Данная модель будет второй по скромным габаритам (на момент написания статьи), вслед за Sapphire Radeon R9 285 ITX Compact.
Видеокарта Radeon R9 285 TurboDuo, как и многие другие, интересна в первую очередь своей системой охлаждения. Да, в этом классе графических решений от качества реализации СО зависит многое.
Для демонтажа нам необходимо открутить четыре подпружиненных винта в области графического процессора и аккуратно разделить кулер и печатную плату.
В основании системы охлаждения используется медная напаянная пластина, которая контактирует с двумя крайними 8 мм и центральной 6 мм U-образной формы тепловыми трубками.
Кожух СО металлический, массивный и с толстыми стенками. Крепится он четырьмя винтами по периметру. Красные вставки служат как элемент дизайна, практической пользы они не несут.
Под ним прячется основной радиатор с шасси для крепления двух вентиляторов типоразмера 80 мм. В глаза сразу же бросается их интересная схема подключения, схожую можно было видеть на видеокарте Zotac GeForce GTX 970. Сложно ответить на вопрос, по какой причине производители стали так поступать. Возможно, все дело в удобстве и легкости замены сломанной вертушки, либо в закупках у одного поставщика.
Односекционный радиатор набран 36 алюминиевыми никелированными пластинами сложной геометрической формы. Все соединения тщательно пропаяны, что должно положительно сказаться на теплопереносе.
Вот мы и добрались до маленькой платы с изоляционной площадкой. Схема очень проста: на одном основании размещено два 4-pin входа, соединенных между собой, от которых идет провод для подключения к видеокарте.
Подобная схема найдет применение у энтузиастов, которые смогут использовать ее возможности для подключения других вентиляторов.
Активная часть представлена фирмой Apistek с маркировкой GA81O2H. Согласно техническим спецификациям вольтамперная характеристика – 12 В, 0.38 А.
Лопасти вентиляторов получили необычную форму и дизайн: основная крыльчатка вывернута внутрь, под ней находится несколько лопастей поменьше. Их задачей является ускорение воздушного потока и предотвращение турбулентности, а следовательно, шума.
За несколько лет работы с комплектующими мне встречалось многое: и огромное количество термопасты, и ее отсутствие, и бракованные тепловые трубки, и вытекающее масло из моторчиков вентиляторов, и прочее. Однако побывавший у нас экземпляр PowerColor Radeon R9 285 TurboDuo способен побиться за место на вершине.
Разработчики позаботились о подсистеме питания, использовав маленький радиатор с небольшим оребрением.
При изучении системы охлаждения в его основании был подмечен торчащий кусочек пленки.
И что вы думаете? Правильно, при установке радиатора неаккуратно сняли защитный элемент с термоинтерфейса, оставив его на прежнем месте, и первые тесты, да-да, были проделаны с ним. После нескольких часов «раскачки» следы краски даже впечатались в основание. Факт малоприятный, но бывают и такие инциденты.
В целом ситуация двоякая. На модели PowerColor Radeon R9 270X TurboDuo стоит схожая система охлаждения, но производитель решил уменьшить типоразмер вентиляторов с 90 мм до 80 мм, а толщину тепловых трубок со схемы 10-8-10 мм до 8-6-8 мм. Что ж, скоро мы выясним, оправданы ли такие действия.
Графический ускоритель PowerColor Radeon R9 285 TurboDuo построен на печатной плате собственного дизайна с использованием качественной элементной базы.
Схема подсистемы питания нам известна «с коробки» – это классическая формула 5+1+1 (для GPU, PLL и микросхем памяти соответственно). В качестве контроллера применяется микросхема NCP81022, которая распаяна чуть ниже.
На плате распаяны восемь микросхем памяти по 256 Мбайт каждая производства Elpida с шиной обмена данных 256 бит, что дает общий объем памяти в 2 Гбайта.
Паспортная частота составляет 1375 МГц (эффективная частота 5500 МГц).
Полное название: DD RADEON R9 285 918M 2GB D5 DP HDMI 2XDVI, код производителя: R9-285A-CDFC.
Видеокарта XFX поставляется в небольшой и интересной коробке, дизайн которой является классикой для моделей прошлых серий. В оформлении предпочтение отдается темно-синим оттенкам, которые подчеркиваются бело-голубыми полосами.
Лицевая сторона информирует нас о применении фирменной системы охлаждения Double Dissipation с двумя крупными вентиляторами и обновленной технологией Ghost Thermal 2.0, поддержке UEFI BIOS ready, количестве и типе применяемой памяти (2 Гбайта GDDR5).
Обратная сторона упаковки отведена под более подробное описание технических данных. В числе прочих приведены такие возможности, как поддержка интерфейса PCI Express 3.0, технологии AMD Eyefinity multi-monitor, QuadHD/4K 4096x2160, AMD PowerPlay power management.
На донной части упаковки разместился список системных требований. Так, для питания Radeon R9 285 Double Dissipation производитель рекомендует использовать БП мощностью не менее 500 Вт с поддержкой двух шестиконтактных разъемов PCI Express.
Внутри красочной упаковки скрывается обычная картонная коробка с логотипом XFX, которая уберегает видеокарту от механических повреждений.
Сверху, по сложившейся традиции, с горочкой навалены различные буклеты и инструкции. Сам графический ускоритель помещен в пакет-антистатик и закреплен в центре коробки.
В комплект поставки XFX Radeon R9 285 Double Dissipation входит:
Графический адаптер XFX Radeon R9 285 является типичным представителем серии Double Dissipation с ее строгим черным дизайном. Разработчики отказались от пластины, которая в прошлых моделях проходила по всему периметру видеокарты и затрудняла воздухообмен.
В остальном система охлаждения не изменилась: два крупных 90 мм вентилятора с глянцевыми лопастями, черный пластмассовый кожух, на котором теперь отсутствует логотип компании XFX, и большой радиатор с продольным расположением ребер.
Обратная сторона лишена каких-либо конструкций системы охлаждения или других значимых элементов. Вновь можно отметить закругленные края печатной платы, как и СО в целом.
Для вывода изображения на задней панели предусмотрен следующий набор интерфейсов:
Согласно технической информации графическим ускорителем поддерживаются следующие разрешения:
Разработчики окрасили почти все видеовыходы в черный цвет под стать видеокарте, выделив среди них лишь аналоговый интерфейс.
Для питания графического ускорителя, помимо слота PCI Express 3.0 x16, используются два дополнительных шестиконтактных коннектора. Стоит отметить, что они находятся на торце печатной платы, что удлиняет ее в корпусе за счет самих кабелей.
Подключение разъемов происходит без каких-либо проблем, как и отключение, благо инженеры предусмотрели специальный выгиб в кожухе.
В плане габаритов модель XFX уступает предыдущему участнику: ее длина не превышает 222 мм, ширина – 113 мм; она занимает два слота расширения. Это одна из самых компактных видеокарт на рынке с предустановленной двухвентиляторной системой охлаждения.
Новая реализация технологии CrossFireX происходит на программном уровне, поэтому от привычных для нас разъемов разработчики отказались. В данном случае можно объединить до двух графических ускорителей в едином тандеме.
Как уже упоминалось, видеокарта XFX оснащается обновленной системой охлаждения Double Dissipation со стильным дизайном.
Для того чтобы познакомиться с нею поближе, необходимо открутить четыре подпружиненных винта в области графического процессора.
Основание радиатора обработано очень качественно и контактирует с GPU через напаянную медную пластину. Рядом виднеется штамп с номером «397», который нам ни о чем не говорит.
Пассивная часть конструкции СО представляет собой односекционный радиатор средних размеров, набранный из 45 алюминиевых никелированных пластин. Крайние окрашены в черный цвет, чтобы не выбиваться из общего стиля.
Ребра пронизаны четырьмя 6 мм тепловыми трубками U-образной формы, все соединения тщательно пропаяны, что должно положительно сказаться на общей эффективности теплопереноса.
С кожухом все проще: на его пластмассовой конструкции закрепляются два вентилятора типоразмера 90 мм, которые можно демонтировать в случае их выхода из строя.
Они изготовлены фирмой FirstD, и принадлежат модельному ряду FDC10H12S9-C. Их вольтамперная характеристика – 12 В, 0.35 А. Согласно замерам, проведенным в лаборатории, скорость вращения крыльчатки находится в диапазоне 1450-3650 об/мин.
Явным минусом системы охлаждения является крошечный радиатор подсистемы питания, который контактирует с микросхемами через голубую термопрокладку. В очередной раз удивляешься разработчикам, которые оснащают свои продукты по последнему слову техники, но экономят на кусочке алюминия.
Инженеры разработали для XFX Radeon R9 285 Double Dissipation печатную плату собственного дизайна, которая не встречалась мне ранее. Ее длина составляет 222 мм. Применена качественная элементная база, в том числе твердотельные конденсаторы и дроссели с ферритовыми сердечниками.
Компания AMD не планировала выпуск референсной печатной платы для Radeon R9 285, поэтому какие-либо сравнения провести сложно. Многие разработчики остановились на пяти фазах (или более), в то время как XFX сократила их число до четырех.
Система питания новинки выполнена по схеме 4+1+2 (для GPU, PLL и микросхем памяти соответственно). Все управление осуществляется ШИМ-контроллером ON NCP81022, который встречается на AMD Radeon R9 295X2.
Сама память представлена восемью микросхемами типа GDDR5 производства компании Elpida, маркировка W2032BBBG-6A-F. Их совокупный объем составляет 2 Гбайта, вместе они образуют интерфейс передачи данных разрядностью 256 бит.
Паспортная частота составляет 1375 МГц (эффективная частота 5500 МГц).
Для тестирования PowerColor Radeon R9 285 TurboDuo и XFX Radeon R9 285 Double Dissipation применялась следующая конфигурация:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.0.0 Final.
Полученные частоты проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима графических ускорителей в условиях, приближенных к повседневным, использовался Heaven BenchMark v. 4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.5 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. Температура воздуха в помещении составляла 26 градусов по Цельсию.
Как всегда начнем по порядку. Видеокарта PowerColor поставляется с заводским разгоном с тактовой частотой ядра 945 МГц против 918 МГц, память не тронута и функционирует при эталонных 1375 МГц.
В режиме простоя для уменьшения энергопотребления и тепловыделения модель Radeon R9 285 TurboDuo сбрасывает частоты до 300/150 МГц при напряжении 0.900 В. При этом температура графического процессора составляет 35°C, а уровень шума можно охарактеризовать как очень низкий.
Переходим к нагрузке. И здесь нас ждет неприятный сюрприз: после 5 минут теста температура GPU выравнивается на отметке 71°C, но какой ценой! Вентиляторы раскручиваются до 3500 об/мин, а уровень шума стоит выше среднего.
Чуть позже видеокарта была разобрана, что привело к обнаружению злополучной пленки на термоинтерфейсе, но ее удаление не обеспечило желаемого результата. Ведь показатели снимаются с термодатчика, встроенного в графический процессор, а не в подсистему питания, а мы своими действиями облегчили жизнь последней.
В попытках хоть как-то повлиять на ситуацию было решено зафиксировать скорость вращения вертушек на отметке 2500 об/мин: в таком случае уровень шума был средний. Здесь уже стал потихоньку срабатывать троттлинг, а температура достигала 80°C.
После повышения тактовых частот и при том же напряжении ядро и память стабильно заработали на отметке 1060 МГц и 1575 МГц соответственно, при этом вентиляторы функционировали в автоматическом режиме и вращались при 3600 об/мин. Уровень шума выше среднего и некомфортен для продолжительной работы.
При поднятии напряжения на 50 мВ и Power Limit на 20% удалось выбить еще пару десятков мегагерц, но вентиляторы в принудительном порядке пришлось выставить в 100%. При этом уровень шума сопоставим с пылесосом.
Остается привести график зависимости температуры и шума от оборотов вентиляторов, который наглядно покажет эффективность системы охлаждения.
Стоит отметить, что при минимальной скорости вращения вертушек СО не справлялась со своей главной задачей, и во избежание преждевременной порчи видеокарты тест прекращался.
Модель XFX Radeon R9 285 Double Dissipation получила референсную частотную формулу: 918 МГц для ядра и 1375 МГц для памяти при напряжении 1.1 В.

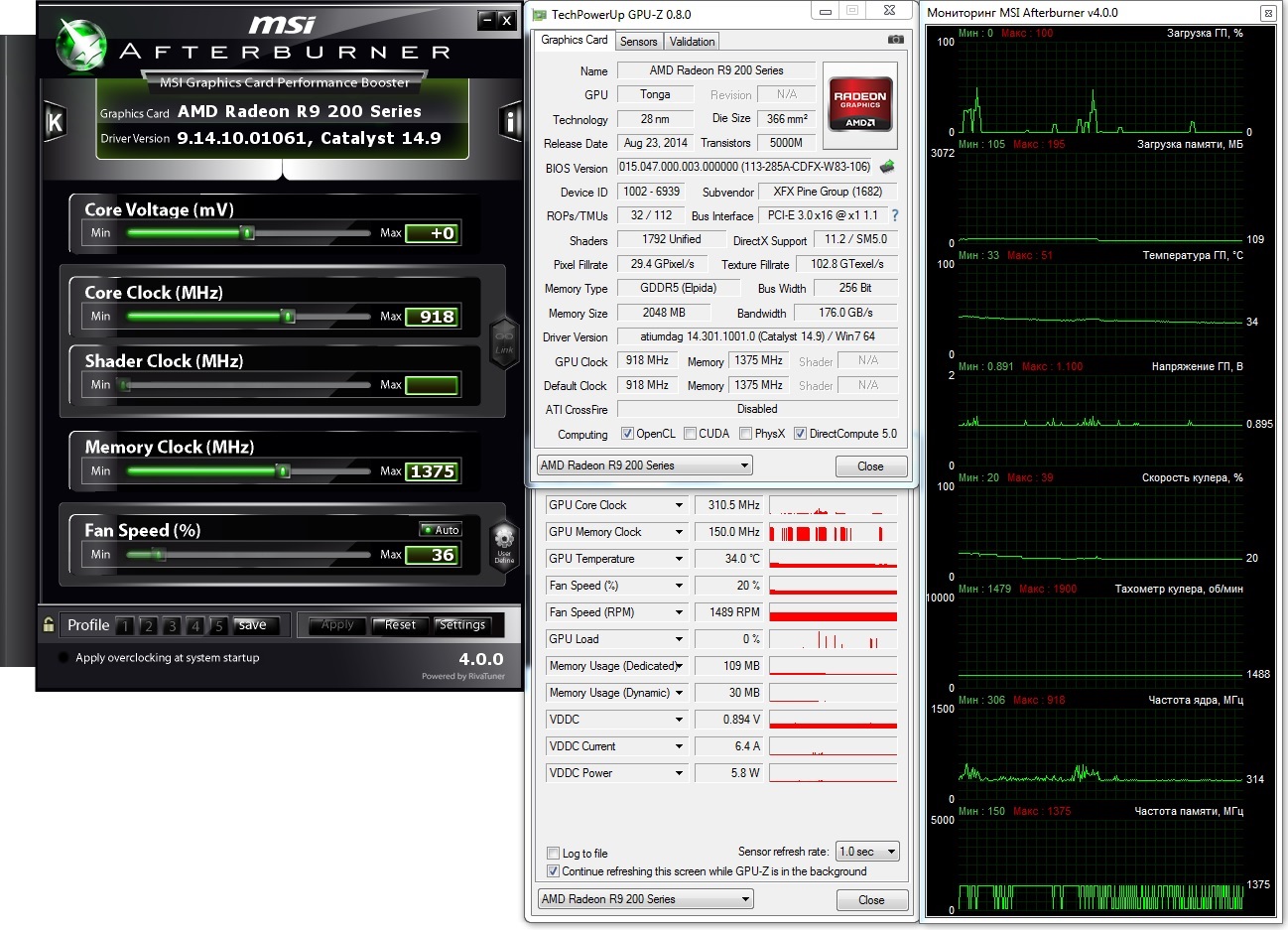

В простое частоты снижаются до 300/150 МГц. Обороты вентиляторов составляют 1480 об/мин, а уровень шума низок.
Но все кардинально меняется в режиме нагрузки. Несмотря на достаточно комфортную температуру графического процессора в 61°C, система охлаждения повышает скорость вращения крыльчаток до 2800 об/мин, которые слышно даже в играх, и без наушников тут никак не обойтись. Уровень шума выше среднего и о комфорте можно забыть.
Такое поведение СО вызвало полное недоумение. Возможно, причина кроется в «сырой» версии BIOS? Для того чтобы хоть как-то спасти положение, было решено выставить обороты вручную: при 2000 об/мин система охлаждения вела себя более-менее корректно (температура доходила до 70°C), а попытка сделать видеокарту бесшумной при 1600 об/мин в закрытом корпусе привела к быстрому перегреву подсистемы питания, появлению зеленого экрана и выключению ПК.

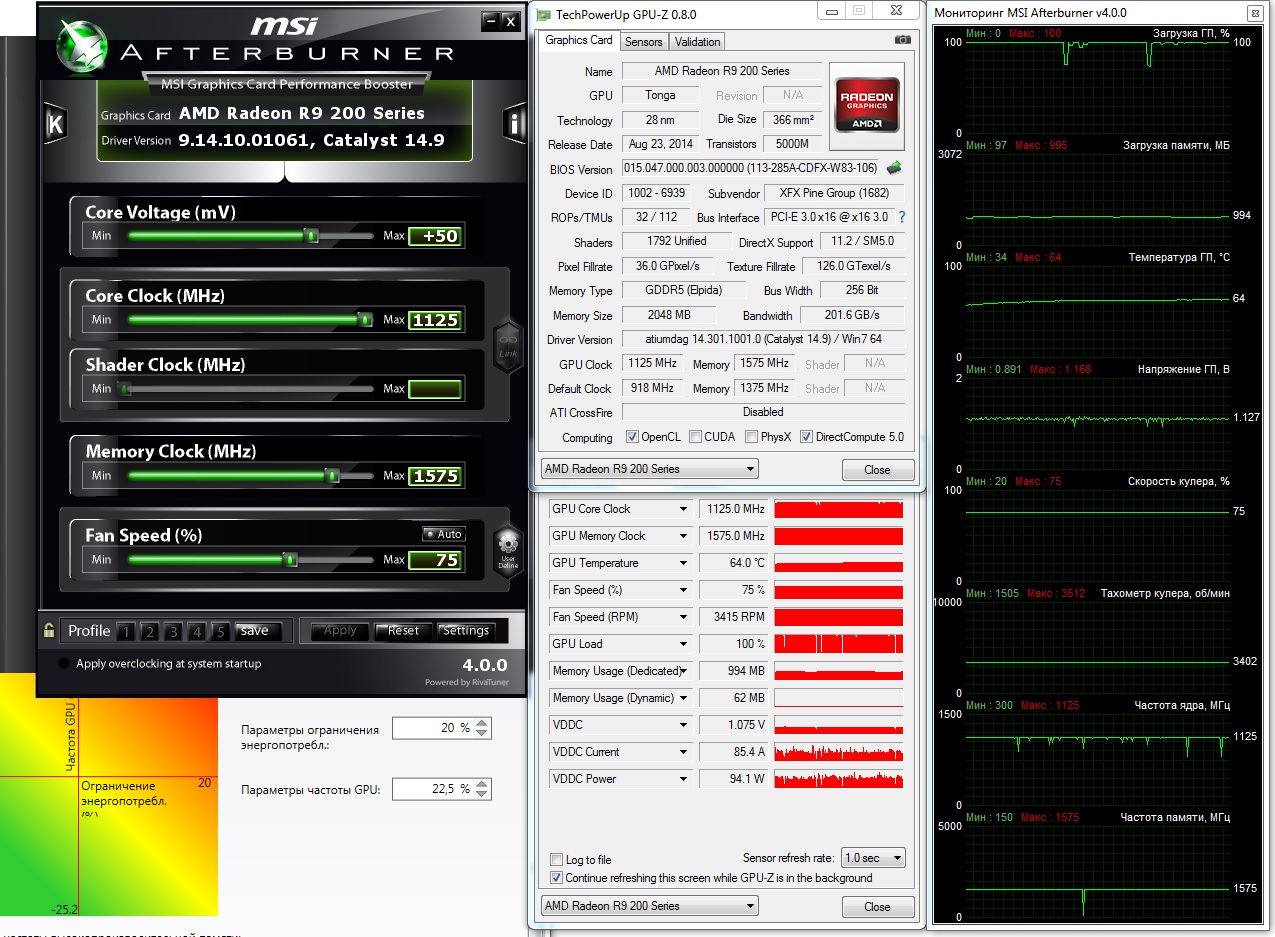

Несмотря на это, от разгона было решено не отказываться. При автоматической скорости вращения крыльчаток вентиляторов и без поднятия напряжения удалось добиться стабильной работы ускорителя при частоте ядра и памяти 1050 МГц и 1550 МГц соответственно.
Дальнейший процесс выявления стабильного разгона привел к неожиданным для установленной СО результатам. При 100% оборотов и Power Limit +20 с напряжением + 50 мВ видеокарта работала на частотах 1125 МГц и 1575 МГц. Причем, несмотря на температуру графического процессора в 64°C, подсистема питания была очень горячей, а вой вентиляторов становился отчетливо слышным.
В конце стоит привести график зависимости температуры и шума от оборотов вентиляторов видеокарты XFX R9 285 Double Dissipation.
Несмотря на отличные показатели температуры ядра, подсистема питания при 2000 об/мин испытывает дискомфорт, а при 1650 об/мин и ниже происходит банальный перегрев.
Что касается производительности протестированных моделей видеокарт, то она уже неоднократно рассматривалась в лаборатории. Приведу лишь несколько ссылок.
Разработчики PowerColor все еще экспериментируют со своей системой охлаждения TurboDuo, изменяя ее конструкцию от модели к модели, да и к тому же (как мы смогли убедиться) не в лучшую сторону. Их новое детище в виде PowerColor Radeon R9 285 TurboDuo оставляет не самое лучшее впечатление, и даже замена термопасты не исправила ситуации. И дело здесь не в тепловых трубках, они-то в полном порядке, проблема кроется в используемых вентиляторах Double Blades, которые в данном случае показали свою неэффективность, создавая слишком слабое давление для прокачки воздуха сквозь радиатор.
Возможно, нам попался неудачный экземпляр, но по первым впечатлениям за проработанным внешним видом скрывается «сырой» (если не выпущенный впопыхах) продукт, ведь даже защитную пленку с термоинтерфейса снять забыли, со скудным комплектом поставки.
Похожая ситуация нас ждет и с другим участником. За интересным дизайном XFX Radeon R9 285 Double Dissipation скрывается неоптимизированная модель, которая в своем нынешнем облике является неконкурентоспособной на фоне решений других производителей. В ее случае все сводится к простой истине: либо высокий шум, либо высокая температура подсистемы питания. Мои попытки найти золотую середину увенчались успехом, но что если у вас тесный и плохо продуваемый корпус? Можно потратить не один час на нахождение оптимальных значений, но почему этим должен заниматься рядовой пользователь? Где обещанные «подключил и забыл»?!?
Тем не менее, количество положительных моментов у модели XFX Radeon R9 285 Double Dissipation перекрывает количество недостатков. Ее можно рекомендовать тем, у кого есть желание и время на доработку или просто чешутся руки в плане настройки всего и вся под себя.
