Многим пользователям известна поговорка «Старый конь борозды не портит», но насколько она справедлива для «железа»? К примеру, на прилавках магазинов можно встретить одну довольно старую систему охлаждения для видеокарт – Ice Hammer IH-700B.
Когда-то давным-давно еще в моем юношестве этот «Ледяной молот» успешно охлаждал новую на то время модель Radeon HD 4890 при минимальных оборотах вентилятора, и спустя шесть лет в этом обзоре мы узнаем, что время сделало с ветераном и насколько он устарел. А также сравним с Thermalright Shaman, DeepCool V200 и V400.
Модель Ice Hammer поставляется в прозрачном пластиковом блистере, причем сам радиатор доступен для обозрения.
Одной из особенностей данной системы охлаждения является отсутствие вентилятора в комплекте, но не потому, что его забыли положить, а потому, что она может работать в пассивном режиме. Об этом свидетельствует и огромный розовый ноль, а точнее присутствие на упаковке информации о шумовых характеристиках, равных 0 дБ.
На обратной стороне приводятся сведения об установке радиатора, его совместимости, технические характеристики и данные о возможности установки 120 мм вентилятора.
После распаковки содержимого блистера перед нами оказывается сам радиатор, два пакета с креплениями и радиаторами микросхем памяти, а также инструкция.
В комплекте с «Ледяным молотом» идет 16 радиаторов для микросхем памяти, маленький шприц с фирменной термопастой, наклейка, крепление для вентилятора, болтики и шайбочки/прокладки в количестве 5 штук каждого типа, очень в духе Thermalright.
А вот инструкция ужасна, она довольно криво распечатана на обычном листе А4, качество печати посредственное. Возможно, это своеобразная экономия производителя с целью уменьшить себестоимость продукта, но люди с плохим зрением мало что разберут.
Для начала сравним характеристики Ice Hammer IH-700B и его ближайшего конкурента DeepCool V400, который не столь давно побывал в нашей лаборатории и показал отличные результаты в плане охлаждения GeForce GTX 660.
| Наименование | Ice Hammer IH-700B |
DeepCool V400 |
| Размеры радиатора (Ш х В х Г), мм | 134 x 47 x 127 | 146 x 38(63) x 132 |
| Масса, г | 284 | 346 |
| Площадь рассеивания, мм2 | ~2700 | ~2000 |
| Количество ребер, шт. | 54 | 54 |
| Толщина ребра, мм | 0.35-0.4 | 0.5 |
| Ширина ребра, мм | ~27-28 | 19 |
| Расстояние между ребрами, мм | 2 | 2 |
| Материал ребер | Алюминий | Алюминий |
| Количество тепловых трубок, шт. | 4 | 4 |
| Диаметр тепловых трубок, мм | 6 | 6 |
| Материал тепловых трубок | Медь | Никелированная медь |
| Мощность рассеивания, Вт | 180-200 | 150-180 |
| Количество вентиляторов, шт. | 0 | 1 |
| Возможность установки вентилятора | Да | Да |
| Типоразмер вентилятора, мм | 120 | 120 |
| Стоимость, руб. | ~800-1400 | ~1000-1500 |
Главным отличием кулера Ice Hammer от оппонента является отсутствие вентилятора в комплекте, из этого следует разница в минимальной цене обоих. К сожалению, некоторые продавцы умудряются накрутить ценник на «Ледяной молот» почти в два раза больше его реальной стоимости 500-700 рублей.
Что касается прочих параметров, то размеры ветерана в высоту немногим больше, чем у V400, из-за ширины ребер, которая составляет ~27-28 мм, тепловые трубки же немного короче, да и само основание меньше в толщину. Благодаря этому IH-700B легче своего конкурента на 62 г, площадь рассеивания больше почти в полтора раза, а следовательно эффективность должна быть выше.
Пожалуй, Ice Hammer IH-700B самый габаритный радиатор в своем классе, хотя его масса довольно скромна – всего 284 г.
Четыре сплющенные тепловые трубки диаметром 6 мм проходят через основание, соприкасаясь напрямую с графическим процессором.
Они разбиты на две пары, на которых расположены 54 алюминиевых ребра. Последние тонкие, без особых усилий гнутся и мнутся.
Пары тепловых трубок размещены по краям радиатора на большом расстоянии друг от друга.
Одной из особенностей рассматриваемой системы охлаждения стала ширина ребер, которая составляет ~27 мм. При этом удалось избежать конфликта с элементами, расположенными на видеокарте, благодаря тому, что расстояние от текстолита до внутренней части радиатора составляет 12-16 мм.
Наклейка на основании наклеена весьма небрежно, возможно, за ее размещение отвечал тот же человек, что и за инструкцию к этому же кулеру.
В подошве радиатора Ice Hammer IH-700B используется технология прямого контакта, расстояние между сплющенными трубками составляет примерно ~1.5 мм.
Стоит отметить неплохую для стоимости кулера обработку основания. Конечно, четкого отражения в нем не увидишь, но оно ровное и гладкое.
Тест с линейкой пройден на отлично, это подтверждает факт идеально ровного основания.
Тест отпечатка
Отпечаток идеален, графический процессор GeForce GTX 660 соприкасается с тремя тепловыми трубками.
Если быть точнее, то с двумя полностью и с одной наполовину. Кристаллы GPU большего размера смогут отдавать тепло всем четырем тепловым трубкам.
С установкой все просто, разве что Ice Hammer IH-700B совместим не со всеми видеокартами, и перед покупкой это нужно учитывать. Для тех, кто не ищет легких путей, стоит добавить, что можно просто взять и сделать дополнительные отверстия с необходимой для модели графического ускорителя резьбой, благо основание большое. Кулер все же старый и дружит не со всеми современными видеокартами.
Для того чтобы он встал на стендовую GeForce GTX 660, болты были установлены так, как показано на снимке ниже. Жаль, что подобным путем «Ледяной молот» не захотел подружиться с GeForce GTX 680.
На болты надеваются специальные шайбы/прокладки, которые предохранят печатную плату от повреждений.
Сверху на радиатор на совпавшие отверстия ложится видеокарта.
Затем надеваются еще одни шайбы/прокладки, после чего можно закрутить болты.
Кулер стоит под небольшим скосом, что не столь критично. Зато прижим очень хороший, даже использование лишь двух болтов обеспечивает хороший отпечаток на основании.
Радиатор выпирает за видеокарту на 5 см так же, как Thermalright Shaman.
Такая фишка может привести к несовместимости с некоторыми корпусами, кроме того, габариты Ice Hammer IH-700B делают невозможным подключение к разъему SLI.
Расстояние от текстолита видеокарты до теплорассеивателя более чем достаточно – 12-20 мм.
На лицевой стороне радиатора присутствуют специальные прорези (углубления) в ребрах, они нужны для установки резиновых креплений для вентилятора. Продевать их лучше аккуратно, ребра очень нежные и могут погнуться.
На Ice Hammer IH-700B можно установить модели вентиляторов с креплениями 120 на 120 мм, а также Thermalright TY-150, который получил нестандартные крепления 140 на 120 мм. Стоит отметить, что при установке тонкой вертушки вся система охлаждения займет три слота.
Система в сборе
Далее ветеран Ice Hammer будет отвечать за охлаждение GeForce GTX 660 в паре с двумя 140 мм вентиляторами с креплениями под 120 мм. Ниже приводятся фотографии системы охлаждения, установленной на видеокарте.
Четырехслотовый «бутерброд» вместе с Thermalright TY-143 огромен и смотрится немного нелепо.
При установке Noctua NF-P14 FLX кулер по-прежнему занимает четыре разъема расширения, но выглядит более лаконично.
Конфигурация:
Программное обеспечение

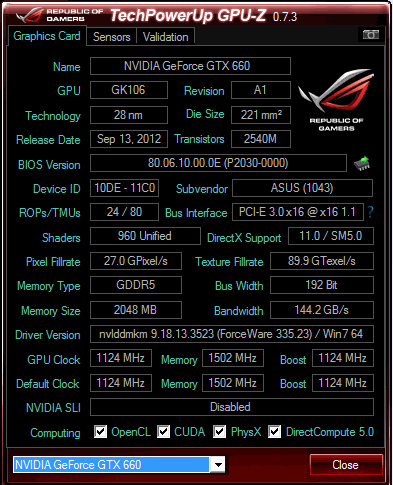

Мониторинг GPU:
Разгон видеокарты:
Методика тестирования
Нагрев графического процессора осуществлялся при помощи 3DMark Fire Strike в режимах Demo и Extreme в разрешении 2560 х 1440. Стоит сказать несколько слов о выбранной программе. Она весьма сильно нагревает видеокарту, сильнее большинства утилит (не считая Furmark), и при этом обеспечиваемые температуры почти соответствуют тем, которые пользователь может встретить при обычной эксплуатации. Сомневаюсь, что кто-то будет мучать видеокарту стресс-тестами на постоянной основе, а значит полученные результаты будут ближе к реальности.
Кроме того, для чистоты эксперимента было проведено сравнение результатов после часовой нагрузки (с каждым радиатором в тихом режиме) в 3DMark Fire Strike в обоих режимах, какой-либо разницы зафиксировано не было.
Несмотря на то, что Ice Hammer IH-700B без установленного вентилятора не справился с охлаждением GeForce GTX 660, его работа в пассивном режиме возможна на видеокартах уровня GTX 650/ GTX 750 и ниже.
В режиме бездействия температура графического процессора c Ice Hammer IH-700B составляет 38°C.
Тихий режим – ~10-16 дБ
Как обычно, начнем с теста специально для адептов тишины. Ветеран Ice Hammer был протестирован c двумя разными вентиляторами, ну а противостоять он будет двум моделям DeepCool (V400 и V200) и моему любимому монстру Thermalright Shaman.
Температура, °CВ случае установки на Ice Hammer IH-700B двух разных вентиляторов Noctua NF-P14 FLX и Thermalright TY-143 отличие всего в один градус в пользу модели Thermalright.
При сравнении с другими системами охлаждения за основу взяты показатели связки Ice Hammer IH-700B и Noctua NF-P14 FLX:
Нормальный режим – 18-24 дБ
С одной стороны, в этом режиме вентиляторы по-прежнему остаются тихими, с другой – в абсолютной тишине можно различить их «шуршание».
Температура, °CРазница у Ice Hammer IH-700B между Noctua NF-P14 FLX и Thermalright TY-143 все так же один градус в пользу модели Thermalright.
При сравнении с другими СО за основу взяты показатели связки Ice Hammer IH-700B и Noctua NF-P14 FLX:
Максимальный режим – 28-36 дБ
Данный режим является малокомфортным для постоянной работы, хотя шум все же можно назвать умеренным.
Температура, °CС повышением оборотов состязание Noctua NF-P14 FLX и Thermalright TY-143, установленных на Ice Hammer IH-700B, заканчивается окончательной победой варианта с Thermalright.
При сравнении с другими СО за основу взяты показатели связки Ice Hammer IH-700B и Noctua NF-P14 FLX:
Несмотря на возраст, кулер Ice Hammer IH-700B без проблем справился с более новым DeepCool V400. Но, с другой стороны, это говорит о том, что развитие систем охлаждения перешло в стадию застоя, а прогресс в этой области минимален.
Что касается непосредственно героя обзора, то он хорош и может заменить любую штатную СО среднего уровня. Ему можно простить даже габариты за его эффективность работы, но моральная старость и отсутствие поддержки современных видеокарт способны перечеркнуть все достоинства. Не спасет и возможность работать в пассивном режиме с графическими ускорителями уровня GeForce GTX 650/ GTX 750 и ниже.
Тем не менее, такой вариант может стать находкой для энтузиастов с прямыми руками, ведь при желании Ice Hammer IH-700B можно подружить с любой видеокартой, сделав отверстия с резьбой в нужных местах или просто установив в совпавшие отверстия. В противном случае, если у вас аллергия на подобные действия или вам жаль тратить свое время на доработки, ветерана стоит оставить в покое и обратить внимание на более современные системы охлаждения.
Плюсы Ice Hammer IH-700B:
Минусы кулера:
