Мы продолжаем серию материалов, посвященных тестированию материнских плат бюджетного сегмента. И в этот раз были отобраны две модели в форм-факторе ATX на наборах системной логики AMD A58 и A88X, ориентированные на работу с процессорами в конструктиве Socket FM2 и FM2+.
Герои обзора близки по характеристикам, используют один и тот же дизайн печатной платы, и внешне практически неотличимы. Однако дьявол, как известно, кроется в деталях: могут накладываться ограничения как на программном уровне (BIOS), так и на аппаратном (из-за применения различной элементной базы) – все это производители «оставляют за кадром», а фотографий, выкладываемых публично, как правило, недостаточно, чтобы окончательно расставить точки над i.
Итак, благодаря нашему партнеру – компании Регард, перед вами обзор ASRock FM2A58+ BTC и ASRock FM2A88X+ BTC.
Для начала приведем таблицу технических спецификаций, отличия в характеристиках при этом выделены (фотоснимки в таблице кликабельны, по щелчку откроется полноразмерный снимок).
| Параметр | ASRock FM2A58+ BTC | ASRock FM2A88X+ BTC |
| Средневзвешенная цена*, руб. | 3 900 | 5 000 |
| Материнская плата |
|
|
| Обратная сторона |
|
|
| Упаковка |
|
|
| Ссылка на сайт | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя |
| Процессоры | AMD A4, A6, A8, A10, Athlon II В исполнении Socket FM2 и Socket FM2+ |
|
| Набор системной логики | AMD A58 «Bolton-D2» | AMD A88X «Bolton-D4» |
| Оперативная память | 4 x DDR3 разъема DIMM Поддерживаемый объем памяти – до 64 Гбайт Поддержка двухканального режима Поддержка DDR3 2400(O.C.)*/2133(O.C.)*/ 1866(O.C.)*/ 1600/ 1333 МГц (поддержка типов памяти зависит от устанавливаемого процессора) *Стабильная работа не гарантируется |
4 x DDR3 разъема DIMM Поддерживаемый объем памяти – до 64 Гбайт Поддержка двухканального режима Поддержка DDR3 2400(O.C.)*/ 2133 (O.C.)*/ 1866(O.C.)*/ 1600/ 1333 МГц (поддержка типов памяти зависит от устанавливаемого процессора) *Стабильная работа не гарантируется |
| Аудио | Realtek ALC662 (до 6 каналов) | Realtek ALC662 (до 6 каналов) |
| Сеть | 1 x Realtek RTL8111GR (10/100/1000 Мбит/с) | 1 x Realtek RTL8111GG (10/100/1000 Мбит/с) |
| Слоты расширения | 1 слот PCI Express x16 2.0/3.0*, физически как x16 1 слот PCI Express x16 2.0/3.0*, физически как x4 3 слота PCI Express 2.0 x1 2 слота PCI *Версия PCI-E зависит от установленного процессора. |
1 слот PCI Express x16 2.0/3.0*, физически как x16 1 слот PCI Express x16 2.0/3.0*, физически как x4 3 слота PCI Express 2.0 x1 2 слота PCI *Версия PCI-E зависит от установленного процессора. |
| Поддержка графических тандемов | AMD CrossFire AMD Dual Graphics |
|
| Дисковая подсистема | На базе AMD A58: – 6 портов SATA 3 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1 |
На базе AMD A88: – 8 портов SATA 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1 |
| USB | На базе AMD A58: – 10 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 6 портов на задней панели платы) |
На базе AMD A88: – 4 порта USB 3.0/2.0/1.1 (1 разъем на плате для подключения 2 портов, 2 порта на задней панели платы) – 6 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 4 порта на задней панели платы) |
| Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 6 x SATA2 2 разъема вентилятора процессора 4 разъема для подключения дополнительных вентиляторов 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка COM-порта перемычка сброса настроек CMOS |
1 x 24-pin ATX 1 x 8-pin ATX 12V 8 x SATA 6 Гбит/с 2 разъема вентилятора процессора 4 разъема для подключения дополнительных вентиляторов 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка USB 3.0/2.0/1.1 для подключения 2 портов 1 колодка COM-порта перемычка сброса настроек CMOS |
| Разъемы и прочий функционал на задней панели | 2 порта PS/2 1 разъем DVI-D 1 разъем D-Sub 6 портов USB 2.0/1.1 1 сетевой порт RJ-45 3 аудиоразъема |
2 порта PS/2 1 разъем DVI-D 1 разъем D-Sub 4 порта USB 2.0/1.1 2 порта USB 3.0/2.0/1.1 1 сетевой порт RJ-45 3 аудиоразъема |
| Контроллер I/O | Nuvoton NCT5573D | Nuvoton NCT5573D |
| BIOS | 64 Мбит Winbond 25Q64FVAIG; съемная AMI EFI BIOS Поддержка многоязычной локализации интерфейса (русский присутствует) |
64 Мбит Winbond 25Q64FVAIQ; съемная AMI EFI BIOS Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | На сайте не указаны | На сайте не указаны |
| Форм-фактор | ATX | ATX |
Упаковка обеих моделей идентична.
Но комплекты поставки различаются:
Обе материнские платы оснащены совершенно одинаковыми системами охлаждения.

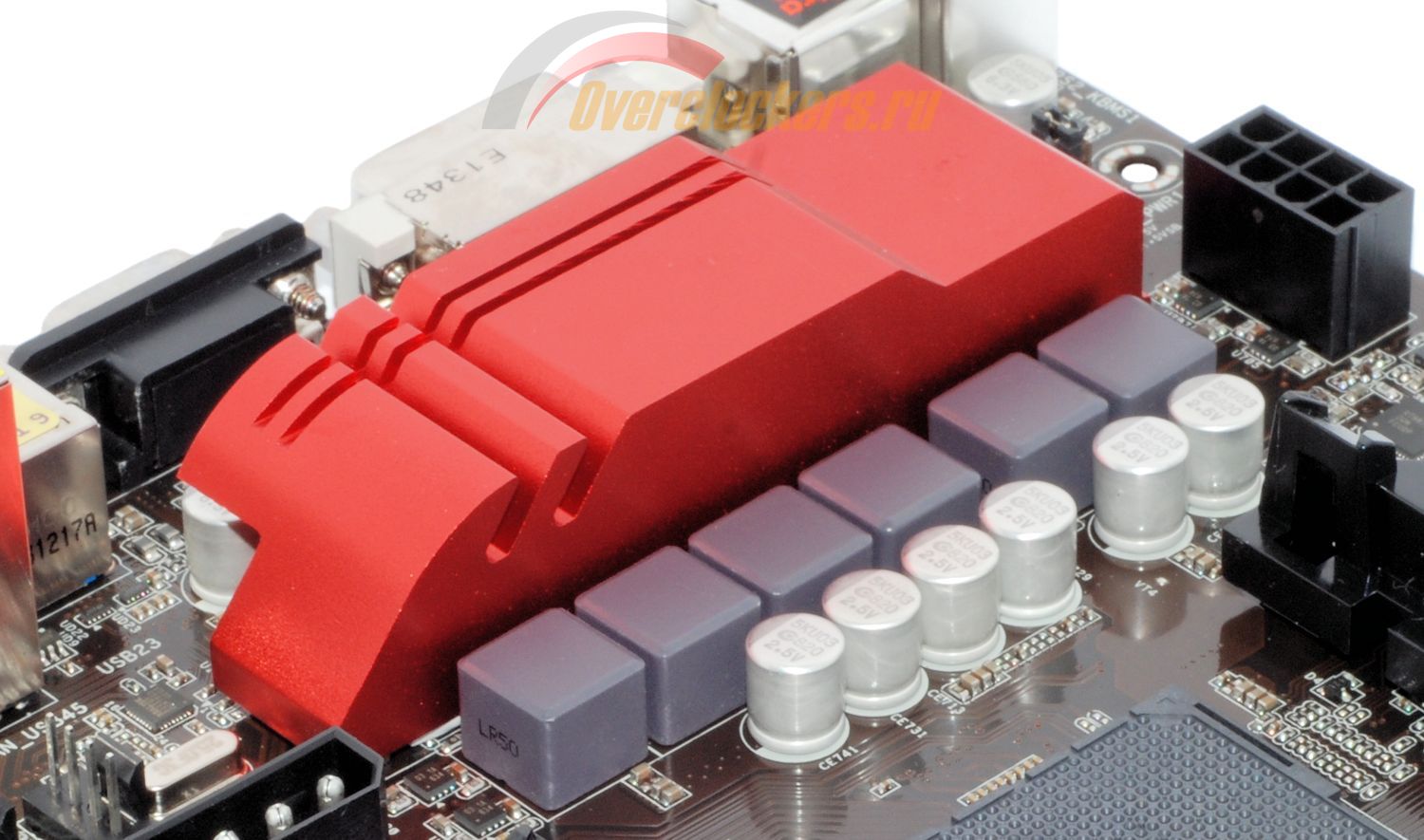

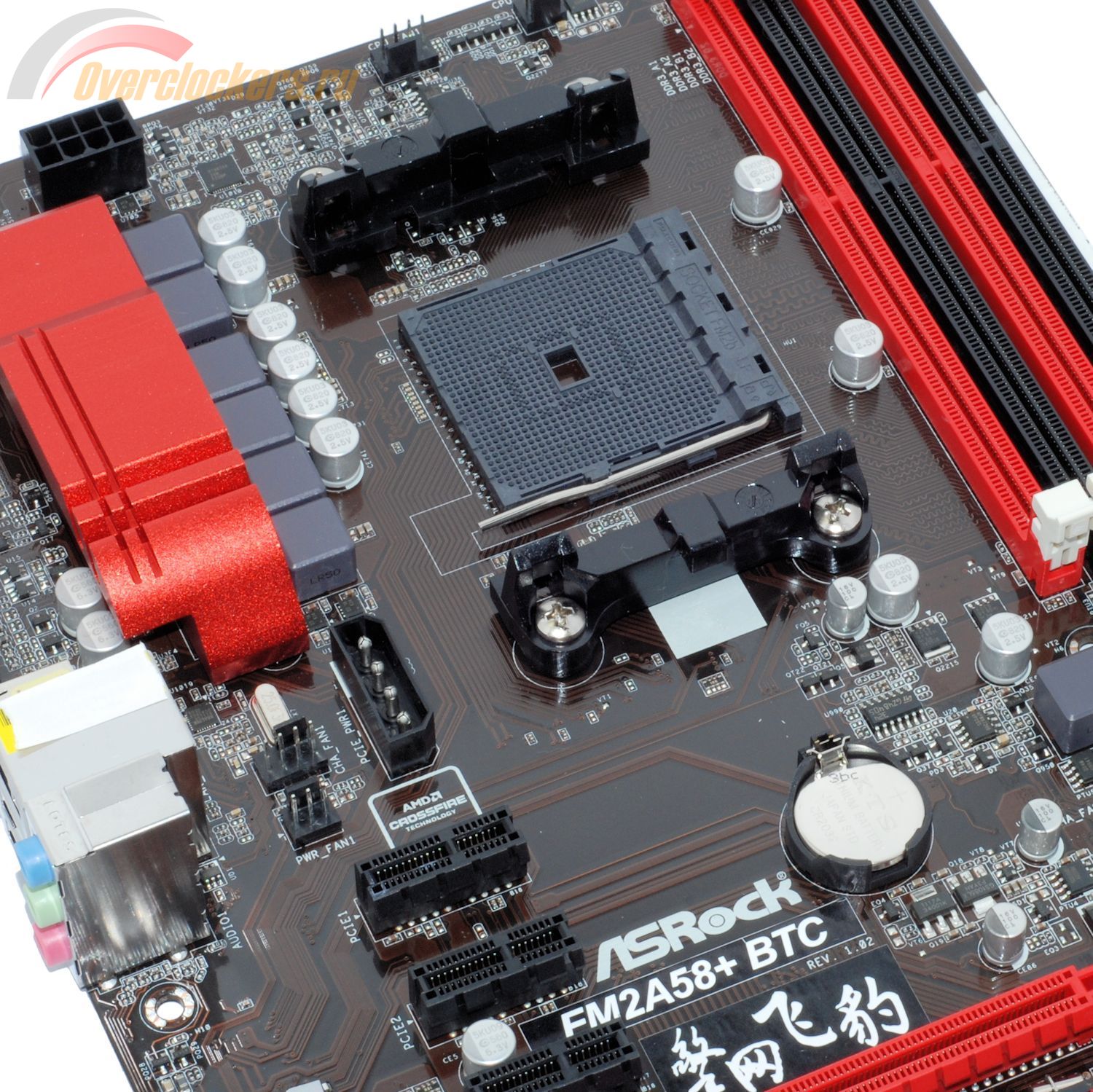

Подсистема питания процессора накрыта компактным (высота над поверхностью платы всего 23 мм) радиатором из алюминиевого сплава с покрытием красного цвета, шершавым на ощупь. В качестве термоинтерфейса используется термопрокладка. Крепление выполнено на основе подпружиненных винтов.

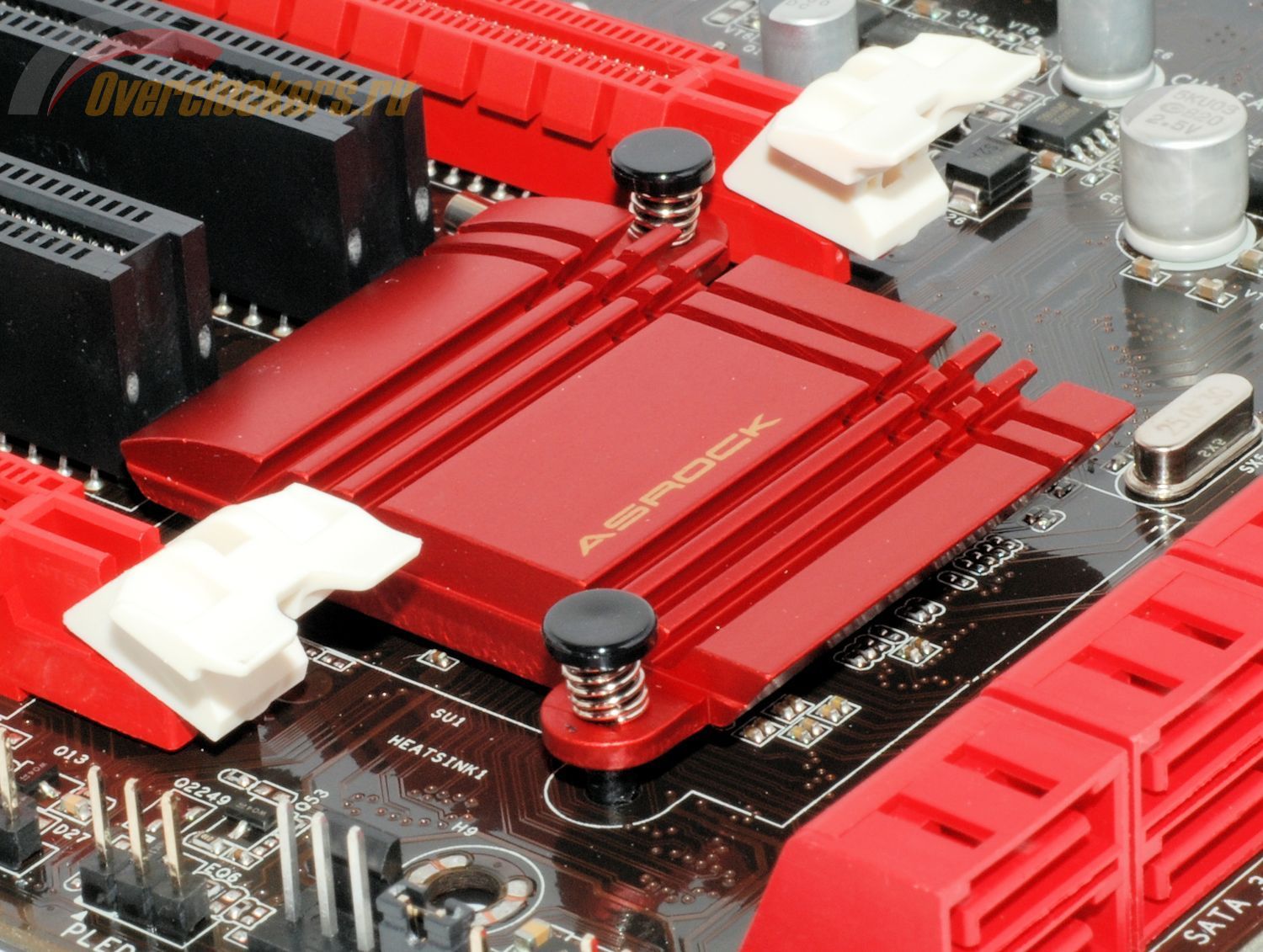

Наборы системной логики скрыты под радиаторами небольших размеров, но их крепление обеспечивается уже обычными пластиковыми защелками, хотя и подпружиненными. В качестве термоинтерфейса взята «терможвачка».
Крепление системы охлаждения ЦП стандартное.
Обратите внимание, насколько просторно здесь процессорной СО: до ближайшего разъема PCI-Express x16 оставлено очень большое расстояние, поэтому совершенно нет нужды задумываться о том, «поместится нормально или впритык, с риском замыкания?»

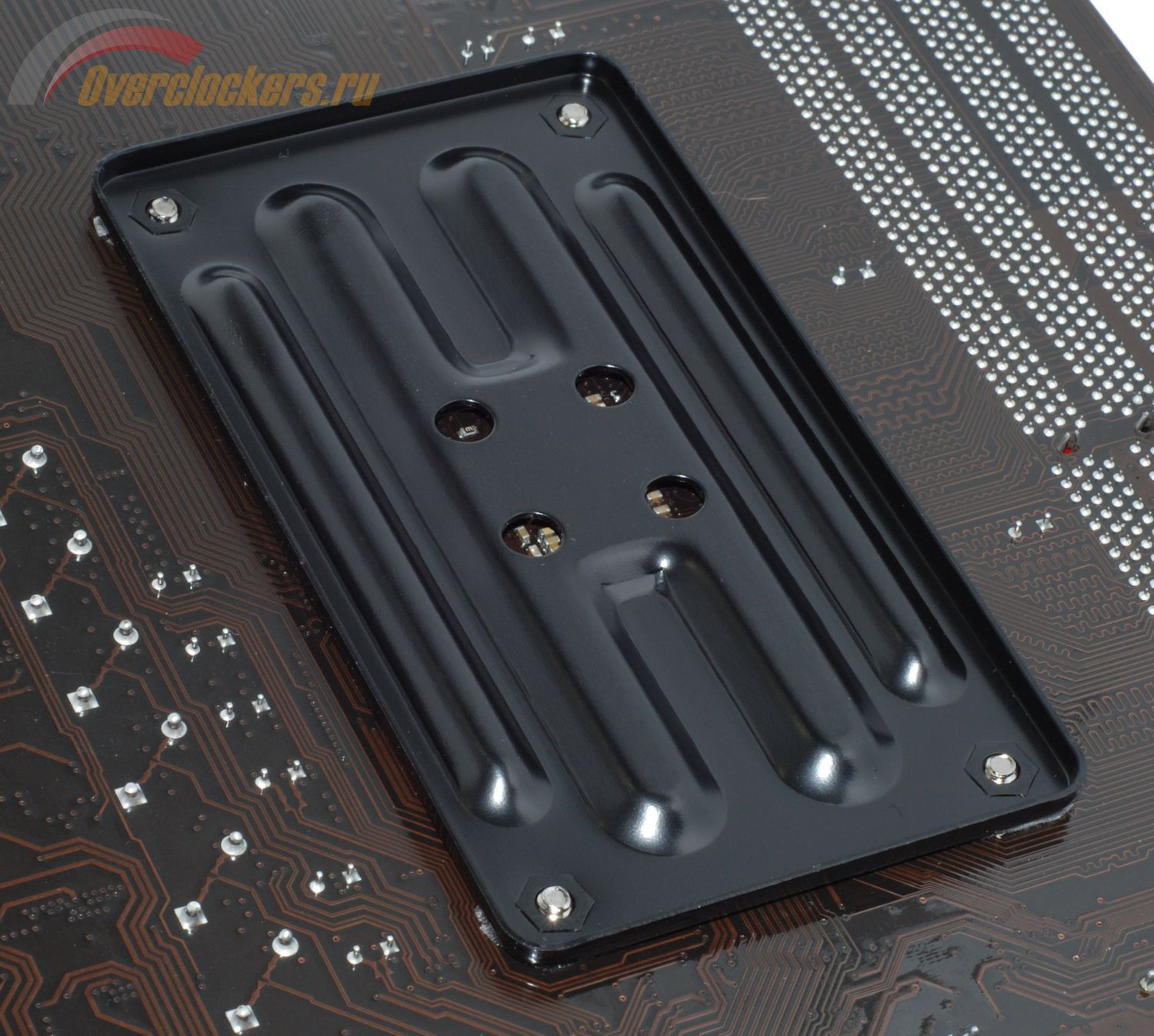

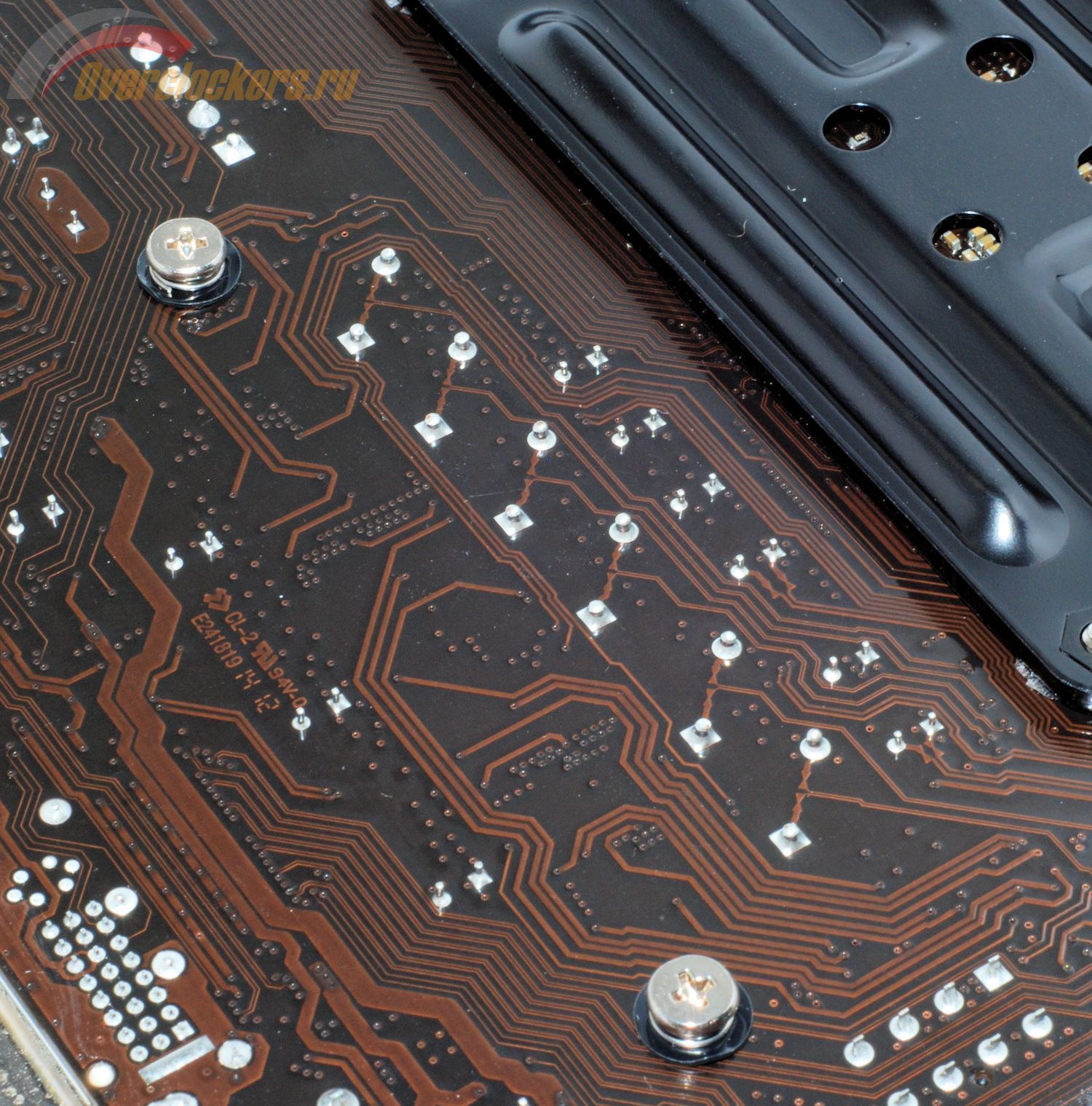

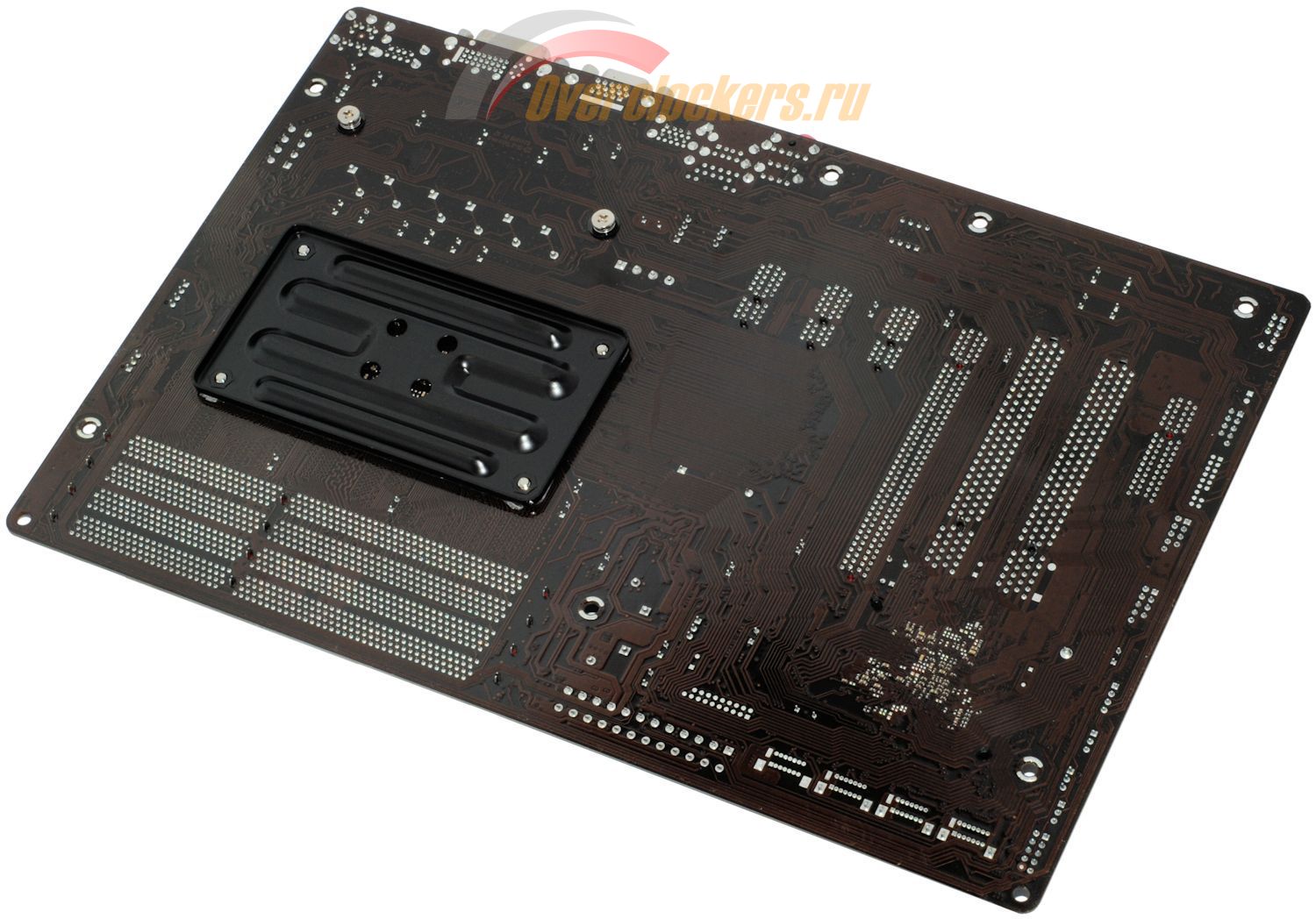

С обратной стороны платы для защиты от прогиба (в результате установки кулера с очень большой силой прижима) установлена привычная металлическая пластина.
Герои обзора получили по шесть разъемов для подключения вентиляторов.

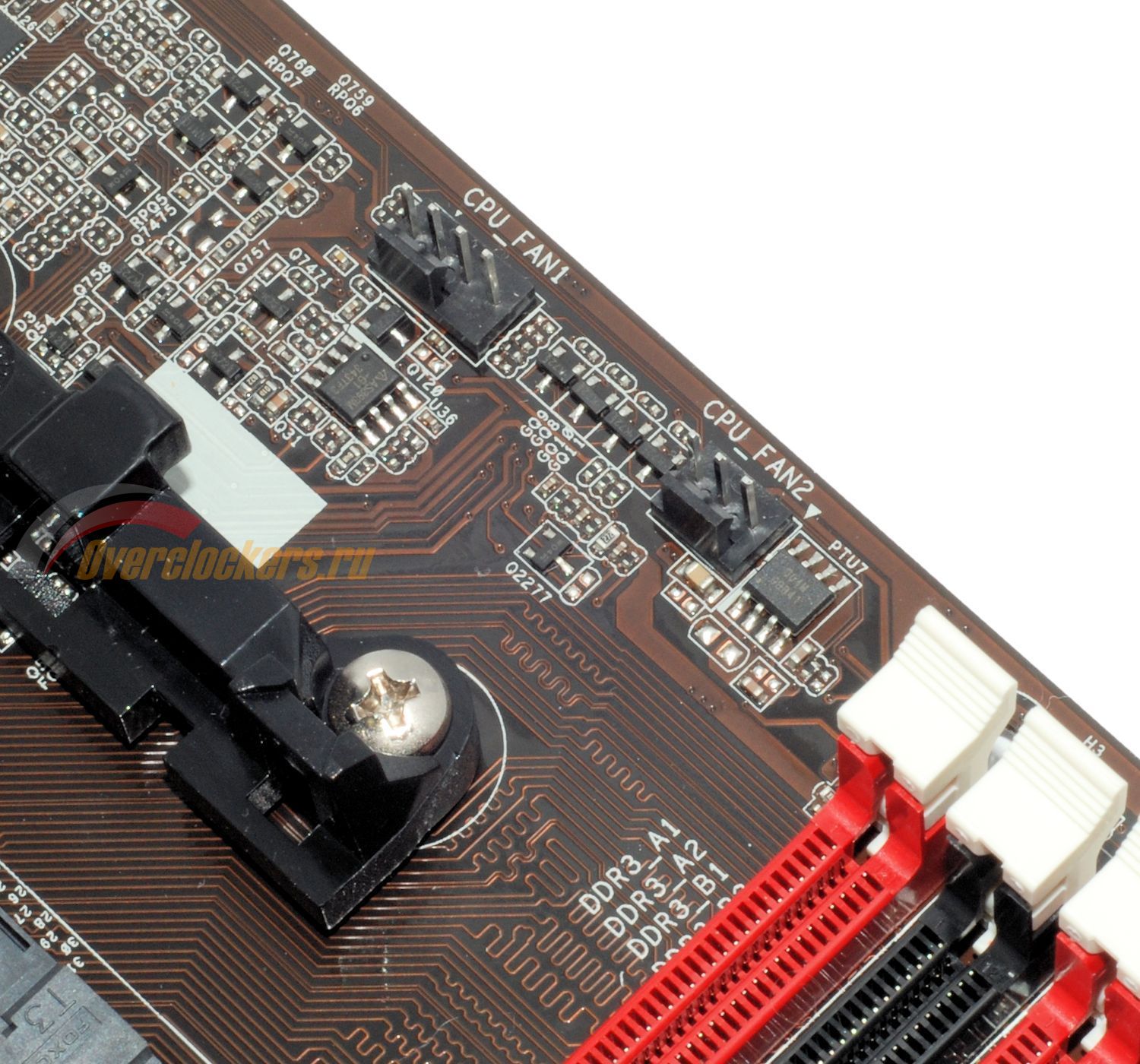

Над процессорным сокетом расположились четырехконтактный CPU_FAN1 (управляются только четырехконтактные ШИМ-вентиляторы) и трехконтактный CPU_FAN2 (управляемы оба типа моделей). Эти два разъема регулируются совместно, их настройка в BIOS едина.

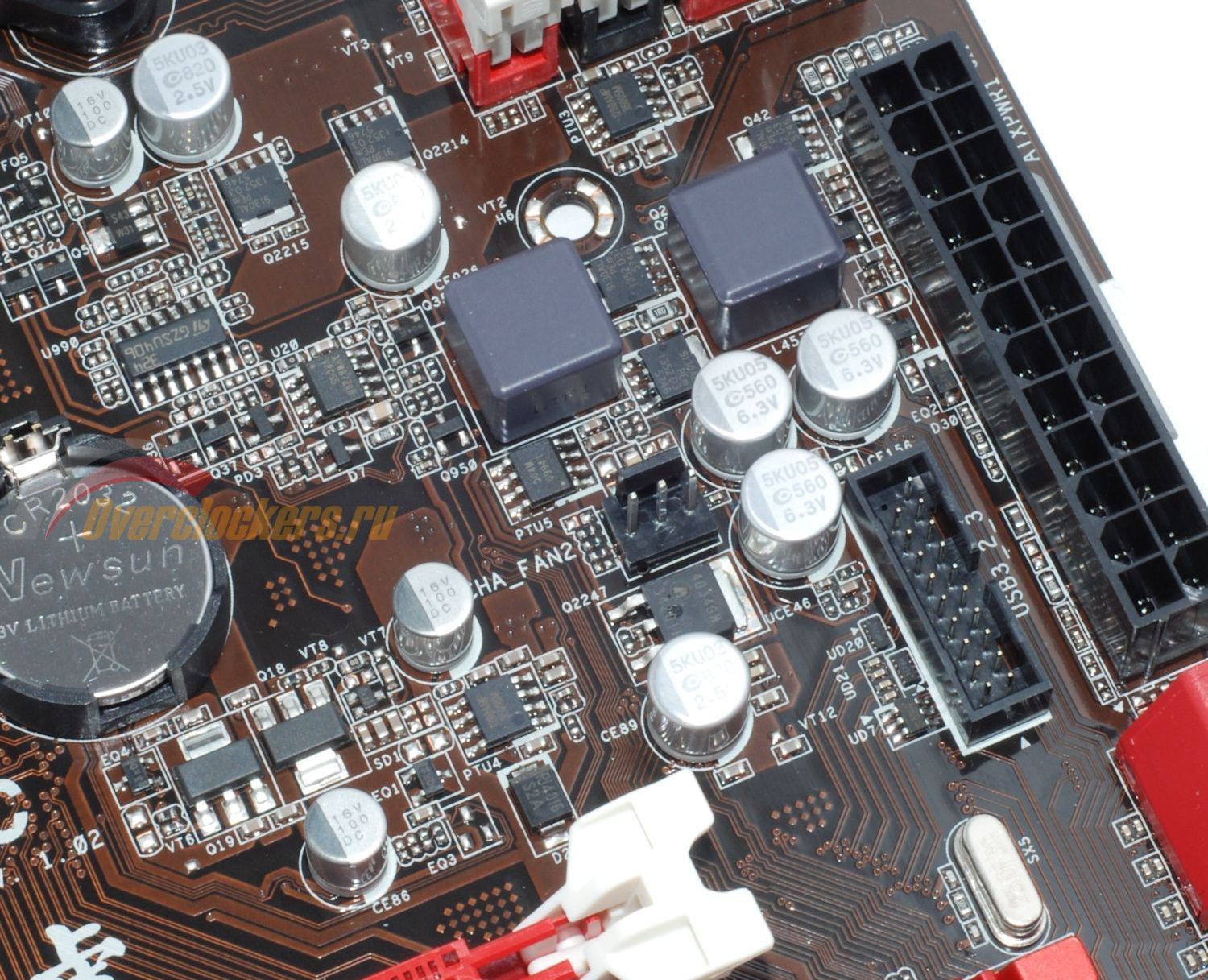

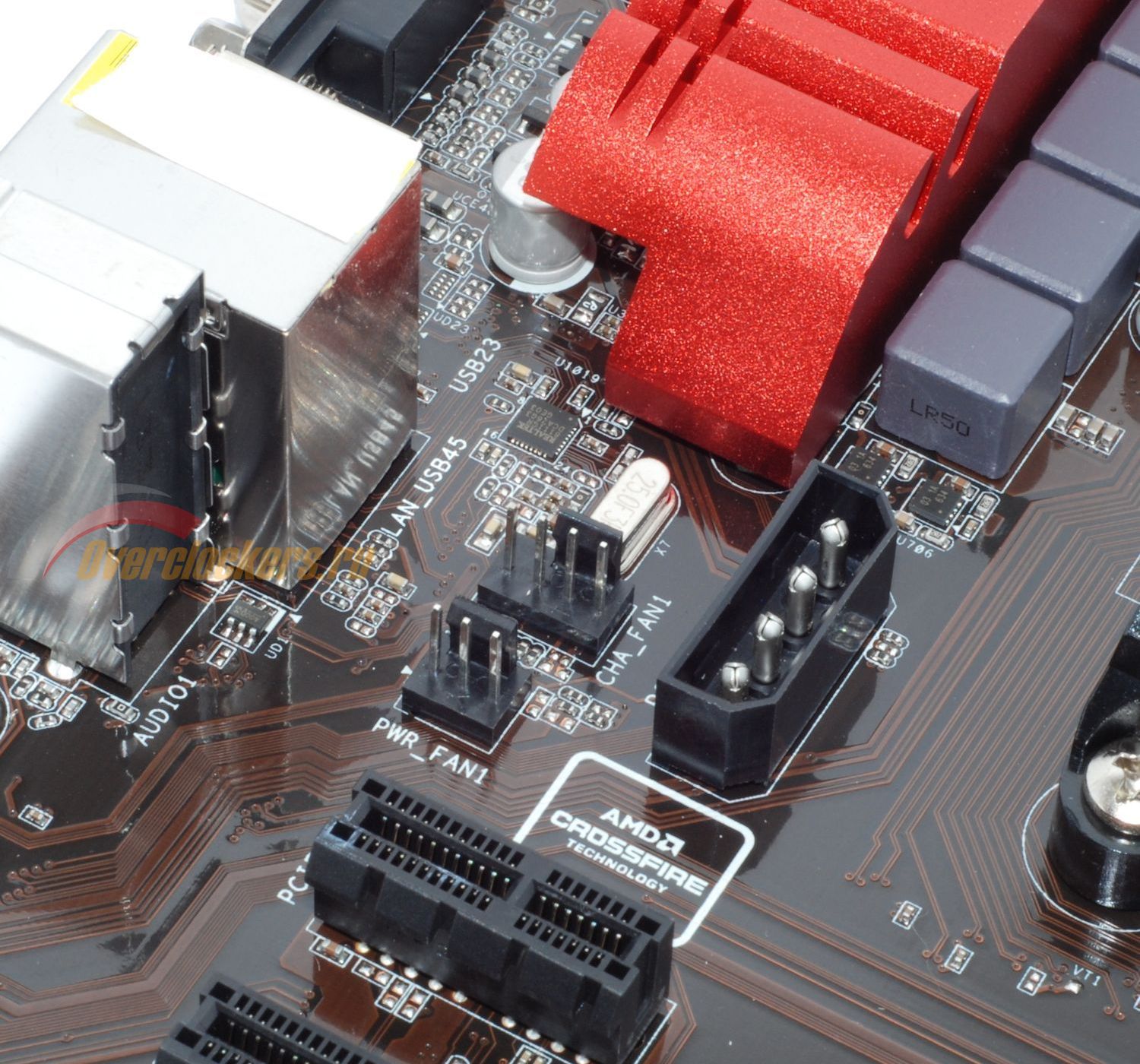

Посередине платы, за блоком аудиоразъемов, помещены четырехконтактный CHA_FAN1 (управляются только четырехконтактные ШИМ-вентиляторы) и трехконтактный PWR_FAN1 (неуправляем), в противоположность им под слотами памяти расположился трехконтактный CHA_FAN2 (управляются оба типа), а в правом нижнем углу находится трехконтактный CHA_FAN3 (неуправляем).

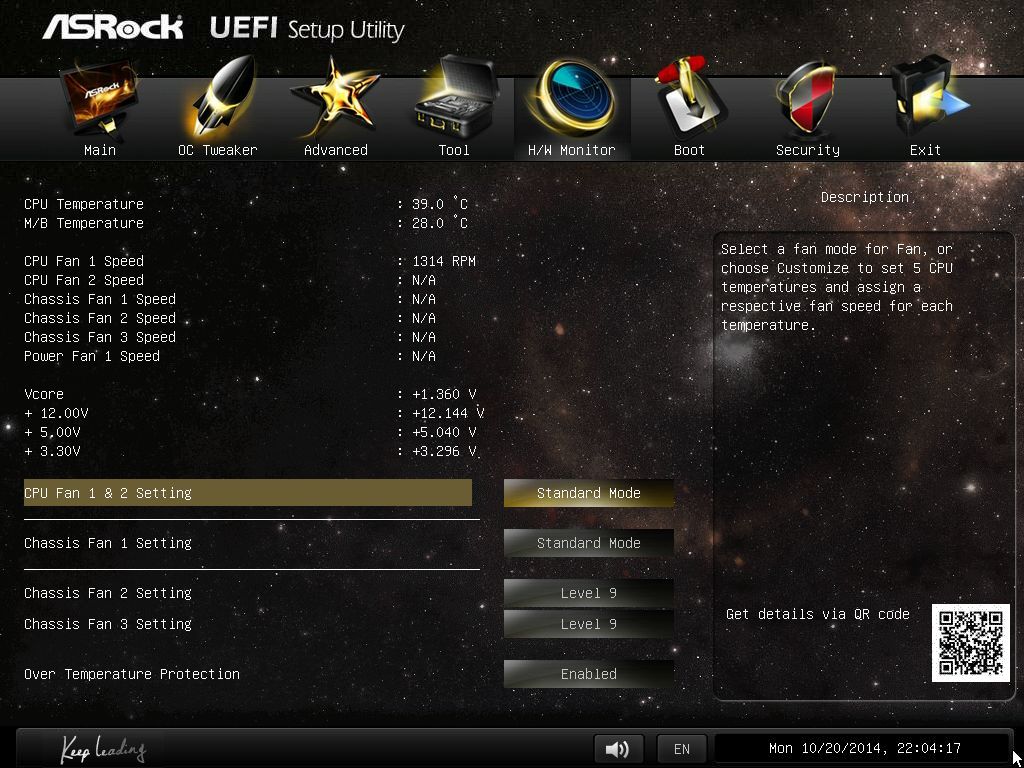

В BIOS материнской платы тонкая настройка оборотов вертушек доступна только для CPU_FAN1/CPU_FAN2 и CHA_FAN1, а для CHA_FAN2/CHA_FAN3 доступны лишь девять фиксированных уровней оборотов (по умолчанию установлен «Level 9» – максимальная скорость).

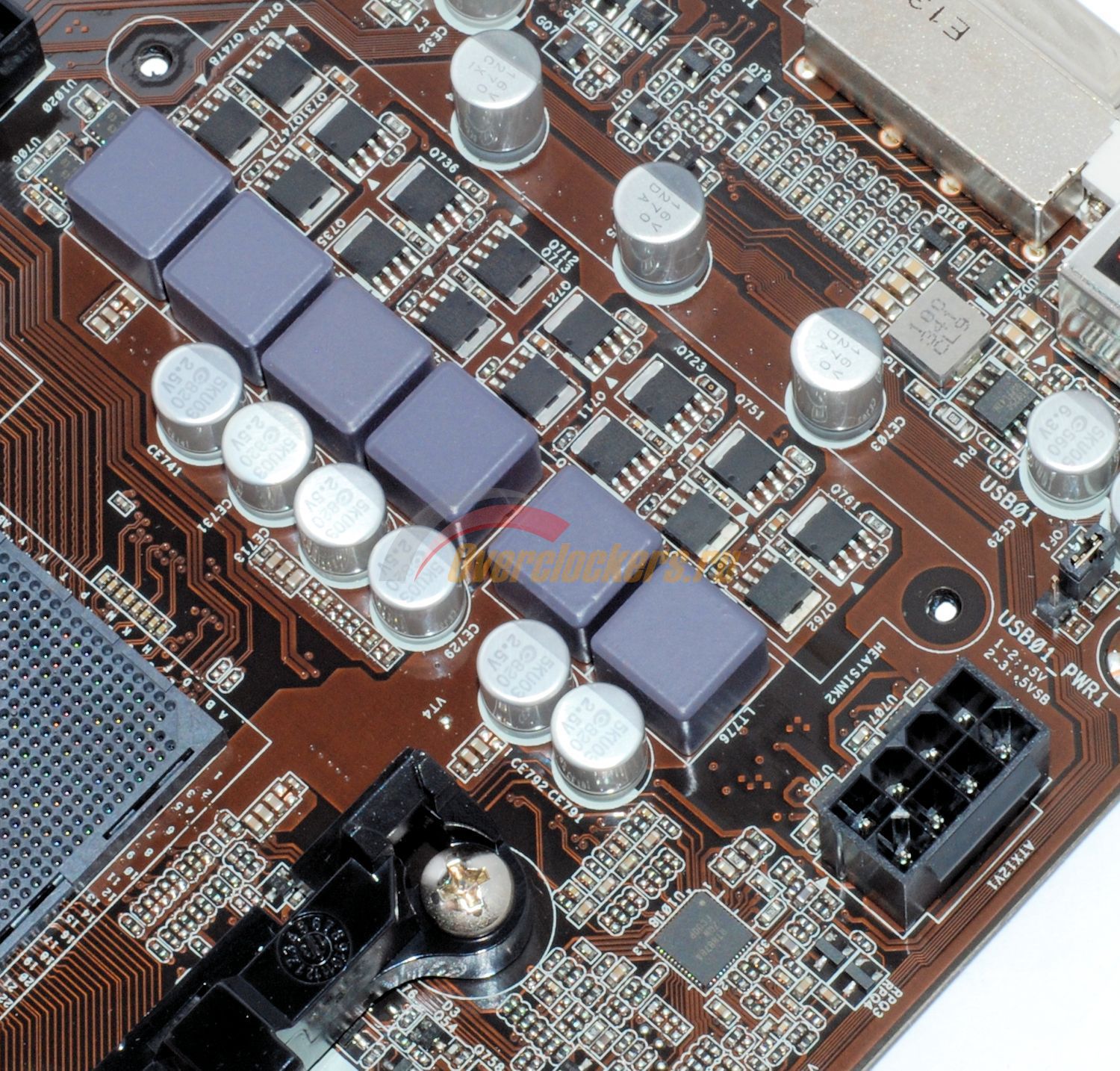

Вопреки моим ожиданиям, инженеры ASRock не стали экономить на элементной базе младшей модели: преобразователи питания ЦП на обеих системных платах идентичны не только по схеме, но и по используемым компонентам:
ШИМ-контроллер Richtek RT8878A, к сожалению, отсутствует на сайте Richtek, удалось обнаружить лишь RT8878B. Однако его характеристики очевидны: в нашем случае он управляет обоими преобразователями питания: четырехфазным CPU Core и двухфазным CPU NB Core (также от него запитано интегрированное графическое ядро процессора).
А в элементной базе обнаруживается четыре небольших микросхемы с маркировкой 03 A1 634. Очевидно, что это драйверы фаз. И действительно в микросхему RT8878B интегрировано только два драйвера, отвечающих за фазы CPU NB Core («2 Embedded MOSFET Drivers at the VDD Controller», как указано в его документации).
В качестве силовых элементов используются мосфеты 5830DL производства NXP Semiconductors – по три на каждую из фаз CPU Core и два – CPU NB Core. Памятуя о ASRock FM2A78M-DG3+, где используются они же и в том же количестве, можно ожидать склонности подсистемы питания ЦП к перегреву. Однако здесь хотя бы установлен радиатор, поэтому ситуация должна быть не такой критичной, и это будет проверено в дальнейшем при тестировании на разгон.
Мы же помним, что платы ASRock выполнены в зауженном варианте форм-фактора ATX? Своеобразной жертвой этого технического решения стал преобразователь питания оперативной памяти – он был перемещен со своего традиционного места между слотами памяти и правым краем платы вниз, ближе к набору системной логики.
Однофазный преобразователь построен на мосфетах 5830DL, выпущенных NXP Semiconductors, и управляется ШИМ-контроллером Anpec APW8720D. Причем если на ASRock FM2A58+ BTC достаточно свободно, то на ASRock FM2A88X+ BTC добавляется колодка для подключения портов USB 3.0 и сопутствующая ей обвязка.
Но не нужно думать, что инженеры ASRock оказались оригинальны в подобном размещении преобразователя питания оперативной памяти, достаточно вспомнить, к примеру, Sapphire PURE Platinum Z77K и PURE Platinum A85XT, которые выполнены в варианте ATX стандартной ширины и где подобной стесненности нет. Однако расположение элементной базы аналогично.
Хотя одну ошибку (намеренно или случайно) разработчики ASRock все же допустили.

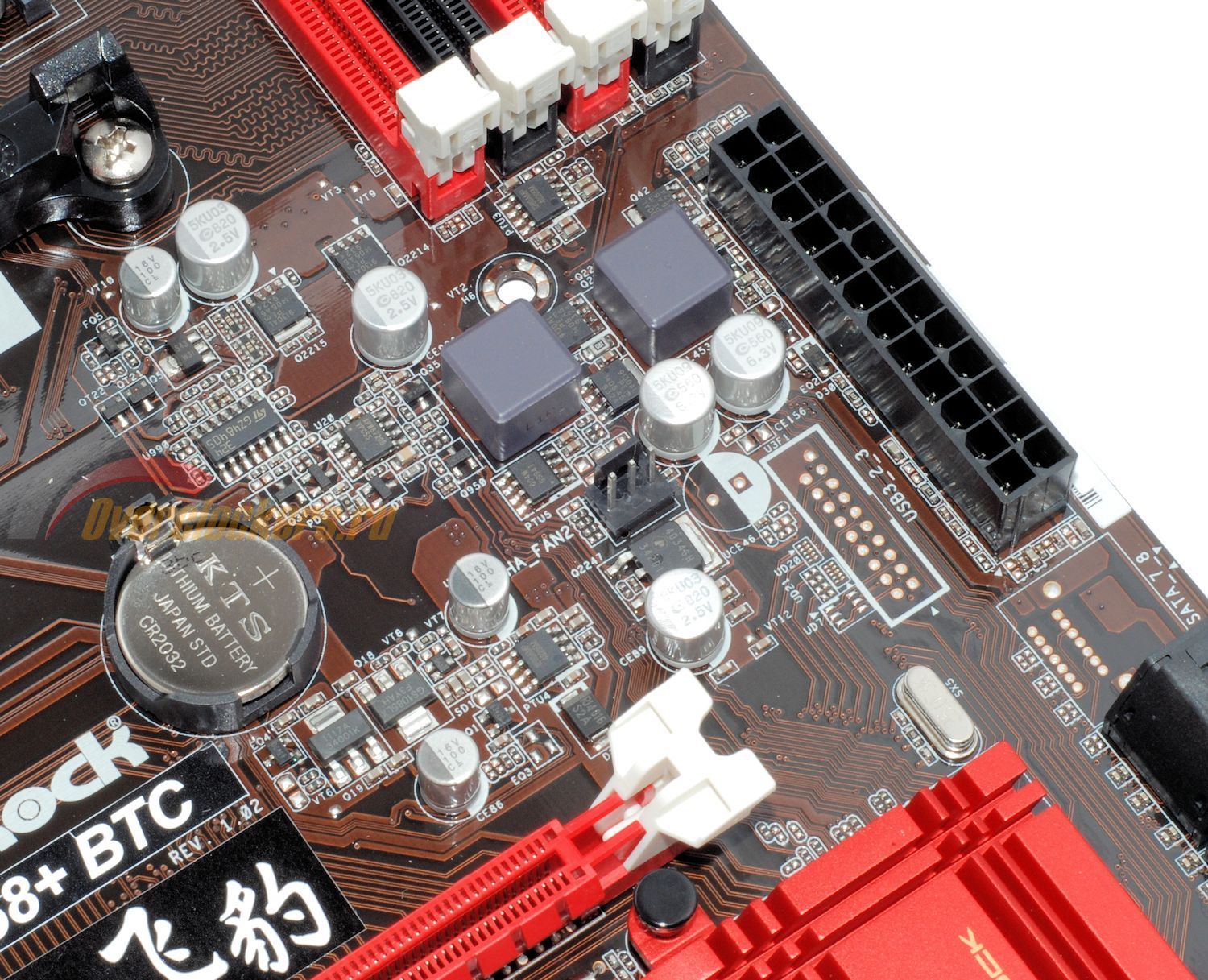

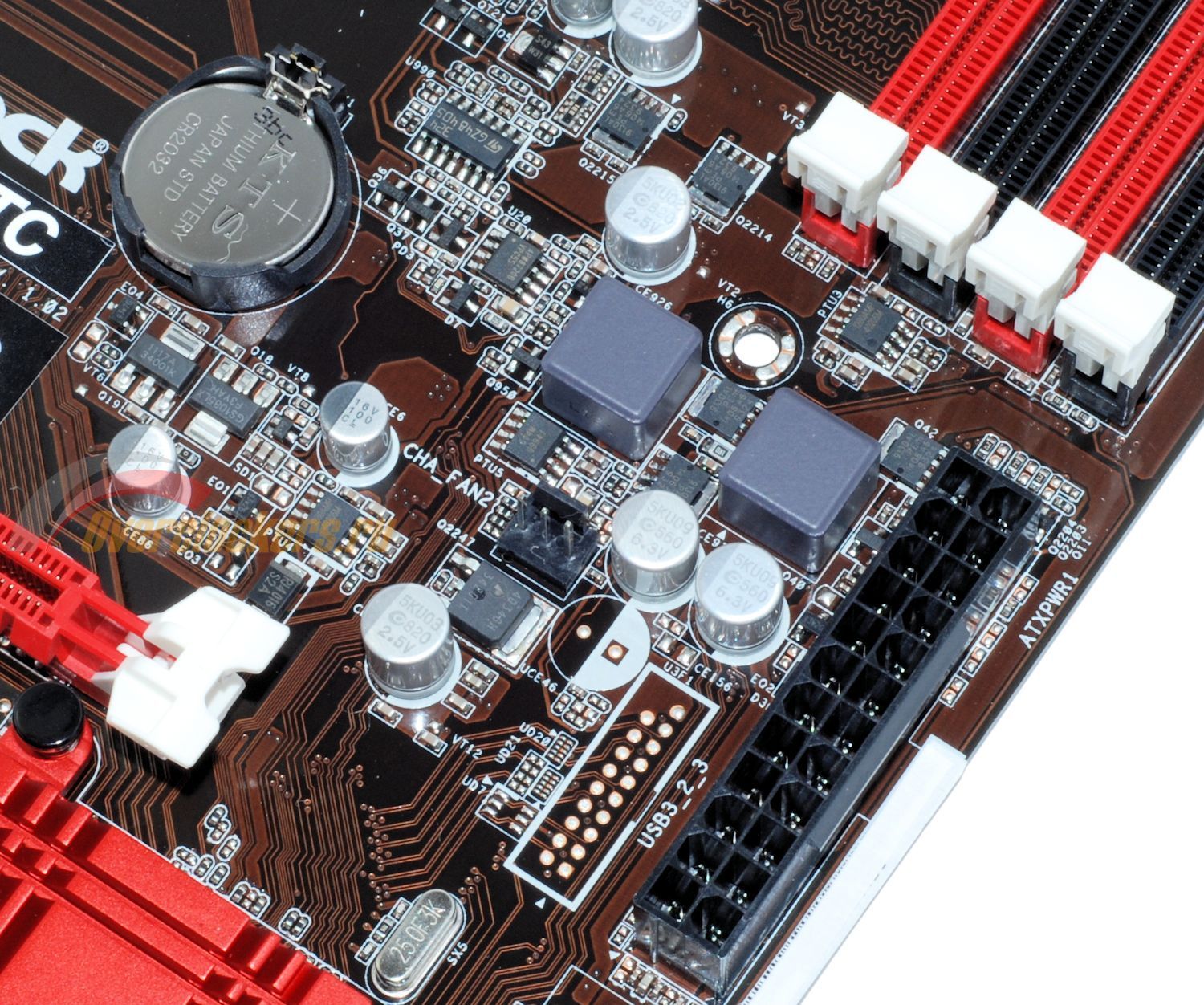

Выступ защелки на разъеме для подключения дополнительного питания ATX расположен так, что сама защелка будет упираться либо в решетку блока питания, либо в стенку корпуса (в зависимости от внутренней компоновки системного блока). Вот на этот момент стоит обратить внимание.
При дальнейшем осмотре для упрощения подачи материала описание будет вестись «в единственном числе», как будто мы рассматриваем одну материнскую плату, однако следует понимать, что речь идет о двух практически идентичных моделях. Там, где будут обнаруживаться отличия, это будет оговариваться отдельно.
На плате размещены четыре слота памяти, в которые допускается установка до 64 Гбайт оперативной памяти DDR3.
Заявлена поддержка эффективных частот от 800 до 2400 МГц (в настройках BIOS действительно присутствуют необходимые множители), Intel Extreme Memory Profile (XMP) версий 1.2 и 1.3, AMD Memory Profile Technology (AMP). Для активации двухканального режима модули памяти необходимо устанавливать в разъемы одинакового цвета.
Под слотами памяти мы обнаружим:

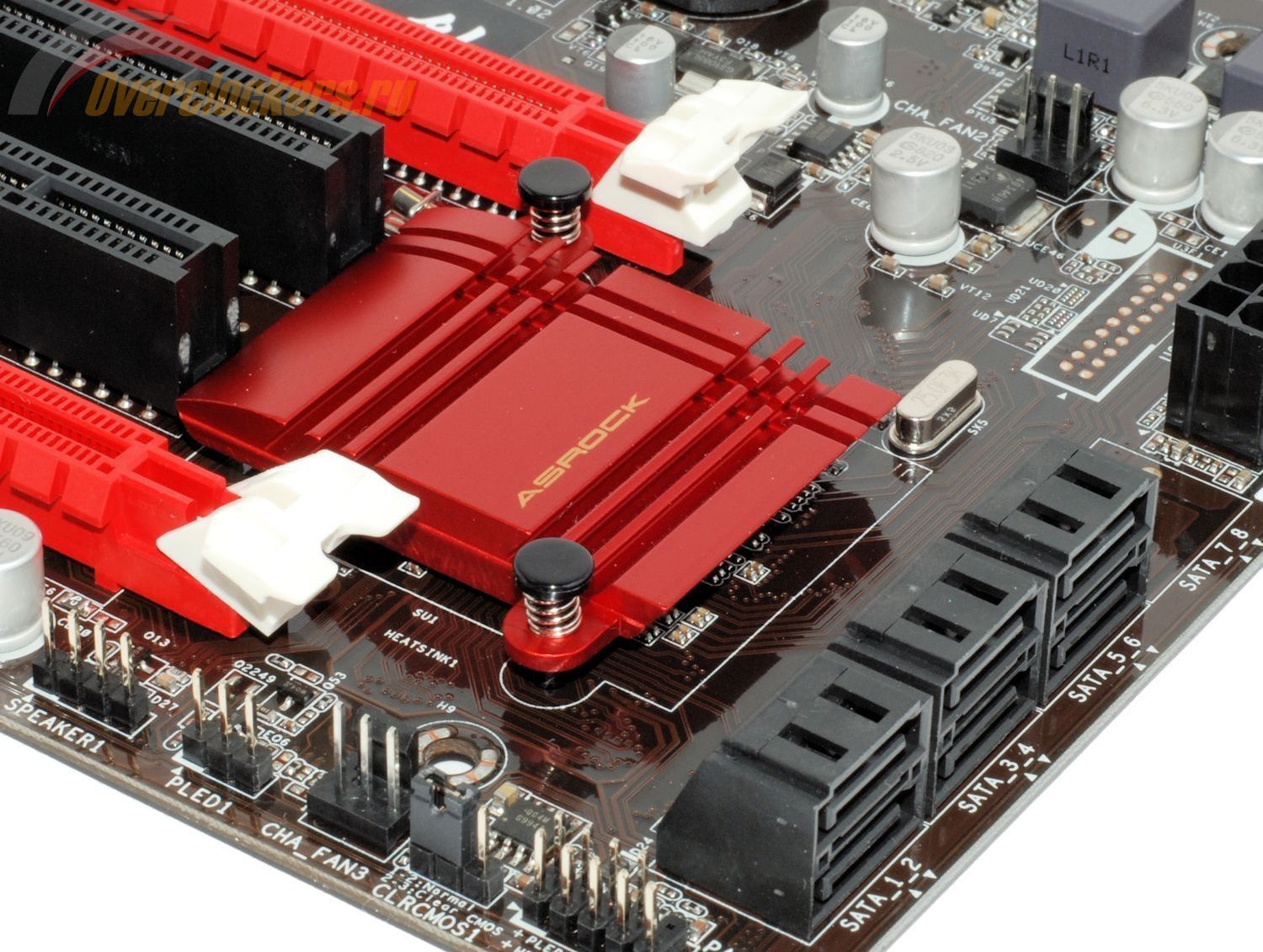

Еще ниже, уже практически в самом углу платы, разместились разъемы SATA для подключения подсистемы хранения данных. Все они реализованы силами самих наборов системной логики. Необходимо заметить, что AMD A58 поддерживает только шесть SATA2:
А чипсет A88X поддерживает уже восемь SATA, причем более быстрой, третьей версии:

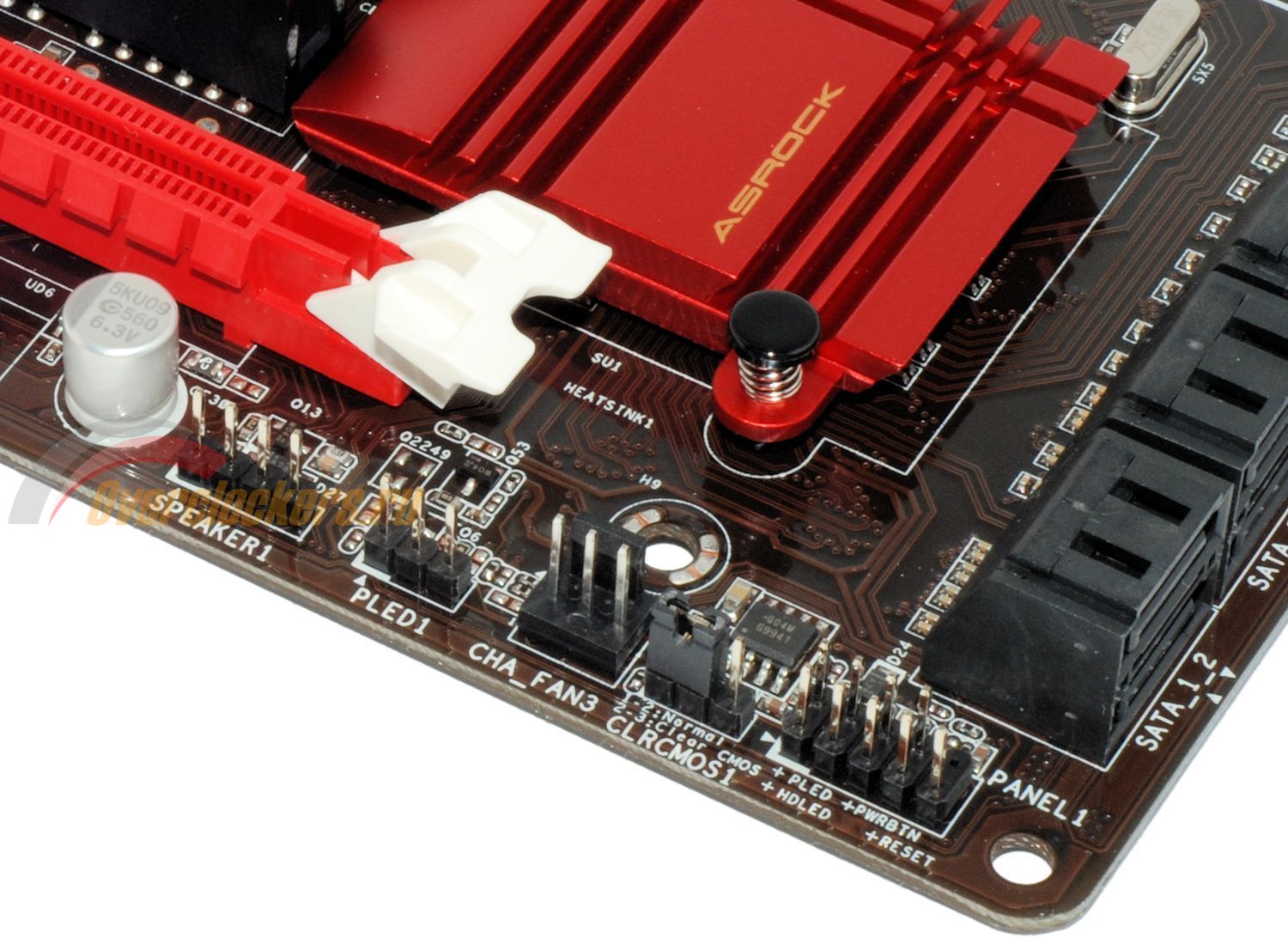

По нижнему краю платы обнаружатся (перечисление «по удалению», справа налево):
По всей видимости, предполагалась возможность подключить модуль шифрования TPM, однако ни на младшей, ни на старшей модели соответствующая колодка не установлена, а место для нее оставлено пустующим.
По правому краю платы традиционно расположились аудиотракт с соответствующим контроллером и обвязкой, а также контроллер I/O.
В качестве которых взяты Realtek ALC662 и Nuvoton NCT5573D (кстати, CPU-Z определяет его как NCT6776D). Устаревший аудиокодек начального уровня, никаких обособлений аудиотракта. Скромно, весьма скромно…
Тут же расположилась съемная микросхема флеш-памяти BIOS.
К сожалению, снять наклейку не удалось ни на одной, ни на другой плате. Поэтому точное опознание не состоялось.
Гигабитный сетевой контроллер скрылся за задней интерфейсной панелью:
Это Realtek RTL8111GR, который подключен к процессору одной линией PCI-Express x1.
Задние панели материнских плат почти одинаковы, хотя и за одним небольшим исключением:

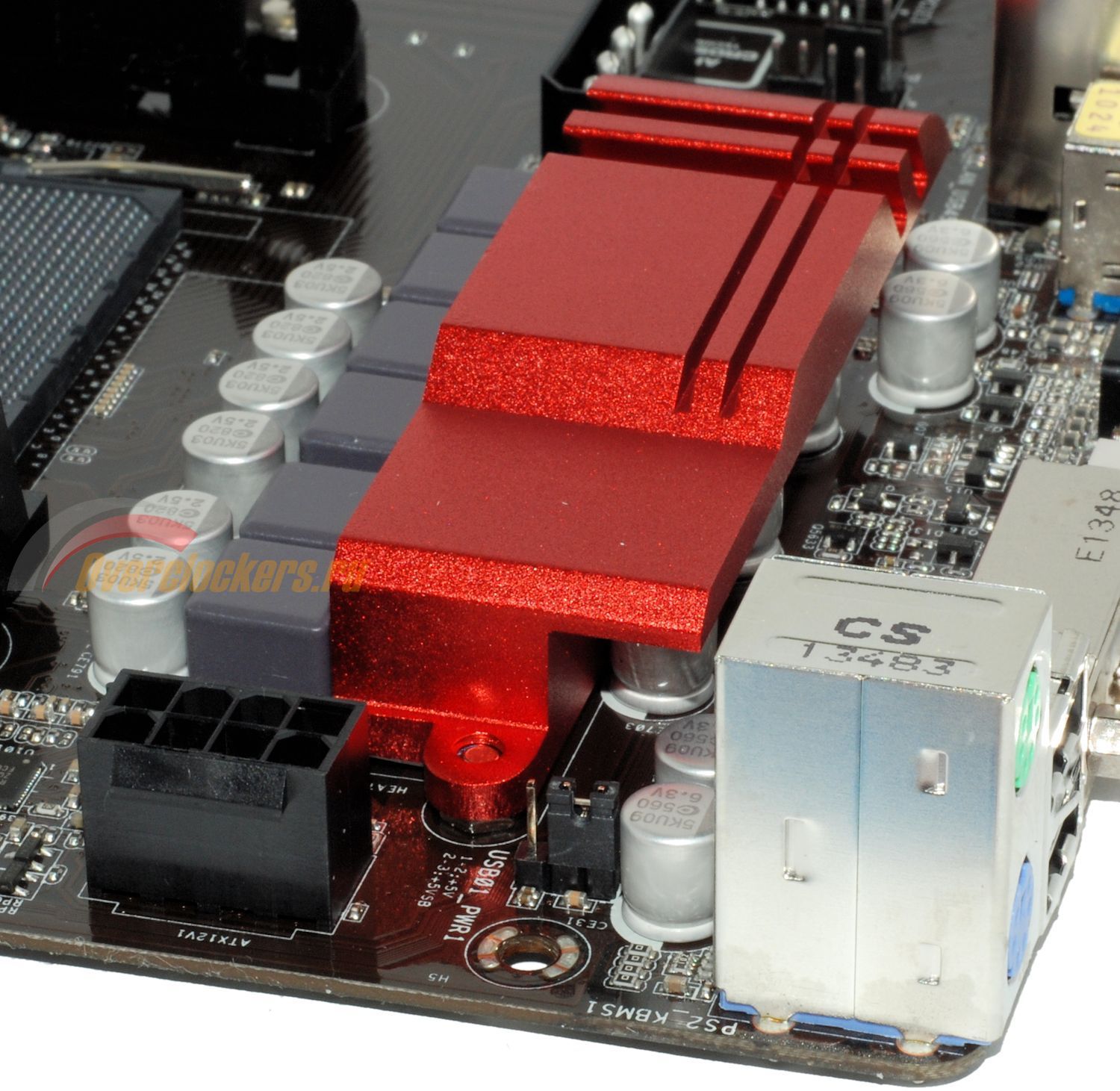

С обратной стороны интерфейсной панели присутствует перемычка USB01_PWR, отвечающая за наличие дежурного питания на портах USB:
По умолчанию выбрано питание +5 В от дежурного напряжения, выдаваемого блоком питания – для возможности пробуждения компьютера от USB-клавиатуры, а также зарядки мобильного устройства при выключенном, но не обесточенном ПК. Если возникла необходимость отключить эту функциональность, перемычку необходимо переставить во второе положение.
Если честно, мне не совсем понятно, за что именно обе материнские платы получили приставку «BTC» в названии: для майнинга криптовалют они подходят ровно так же, как и множество других системных плат.
Нестандартна лишь компоновка слотов, в остальном, в принципе, ничего удивительного:
Верхний PEG является полноценным PCI-E x16 версии 3.0 или 2.0 – в зависимости от установленного CPU, а вот второй PEG и все PCI-E x1 – всегда только второй версии.
Даже разъем Molex, обеспечивающий дополнительное питание слотов PCI-E, не является чем-либо эксклюзивным – на флагманских платах сплошь и рядом встречаются либо Molex, либо SATA-Power, установленные ровно с той же целью – обеспечить потребности особо требовательных к питанию видеокарт.
Правда, здесь устанавливать их особо нет смысла – производительность процессоров Socket FM2+ такова, что тандем из мощных графических ускорителей просто не раскроет всех своих возможностей. Не говоря уже про то, что нижний PEG является лишь PCI-E x4 2.0.
С учетом того, что в этом обзоре фактически обозреваются платы-близняшки, мы не станем рассматривать BIOS Setup каждой платы с такой тщательностью, как ранее. А наиболее важные параметры, отвечающие за разгон и тонкую настройку (разгон) системы, вынесем в отдельную таблицу.
«Заводская» версия BIOS – P1.10. Произведено обновление до P1.30 (последней официально доступной на момент тестирования версии).
| Версия BIOS, с которой проводилось тестирование | 1.30 от 15 августа 2014 года |
| BCLK | Есть, от 100 до 136 МГц, с шагом 1 МГц |
| Оперативная память, МГц | DDR3-800/ 1066/ 1333/ 1600/ 1866/ 2133/ 2400 (в том числе XMP) |
| Множитель процессора CPU Core |
Есть |
| Множитель процессора CPU NB Core |
Есть |
| Частота графического ядра | Есть, от 400 МГц до 894 МГц с возрастающим с 11 до 50 МГц шагом (400, 411, 422, 434 и так далее, последние два пункта – 844 и 894) |
| Напряжение CPU Core | Есть, от 0.6 до 1.55 В с шагом 0.00625 В |
| Напряжение CPU NB Core | Есть, от 0.6 до 1.55 В с шагом 0.00625 В |
| Напряжение графического ядра | Есть, от 0.6 до 1.55 В с шагом 0.00625 В |
| Напряжение оперативной памяти | Есть, доступны значения 1.27, 1.34, 1.39, 1.45, 1.52, 1.58, 1.62, 1.69 В |
| Напряжение набора системной логики (чипсета) | Отсутствует |
| Регулировка просадок напряжений (LoadLine Calibration) | Для напряжений CPU Core и CPU NB Core два положения: Enabled и 1/2 |
| Интерфейс BIOS | Графический, поддержка различных языков локализации, русский в том числе |
| Функционал BIOS | Профили настроек (три в памяти BIOS; возможность сохранения и загрузки с внешнего накопителя отсутствует) |
| Локализация интерфейса на русский язык | Есть (неудачна: кое-где присутствует смесь русских и латинских букв) |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
| Secure Boot | По умолчанию отключено |
В BIOS прекрасно работает защита от настроек, не позволяющих системе запуститься – достаточно нажать Reset, и материнская плата, выдававшая «черный экран», перезапустится с настройками по умолчанию и с сообщением о переразгоне.
Примечательно, что встроенное графическое ядро можно разогнать всего лишь до 894 МГц. И это при штатной частоте оного равной 844 МГц. Также при переключении Overclock Mode пропадает опция Spread Spectrum.
Локализация на русский язык присутствует, однако качество ее исполнения далеко не лучшее. Отдельно отмечу полностью работоспособную возможность онлайн-обновления микрокода материнской платы прямо из среды BIOS, причем можно настроить даже соединение по VPN.
Используемый тестовый стенд собирался из следующих комплектующих:
Частота процессора, во избежание случайного влияния технологий энергосбережения и режима TurboCore на результаты производительности, фиксировалась:
Для оперативной памяти за штатный режим работы выбрана эффективная частота 1866 МГц (DDR3-1866) с таймингами 9-9-9-24-32-1T.
Тесты производительности процессора и памяти:
Тесты производительности интегрированного графического ядра:
Набор системной логики AMD A58 не может похвастать поддержкой современных USB 3.0 и SATA 6 Гбит/с, ограничиваясь более старыми версиями этих интерфейсов. При этом на младшей материнской плате нет и каких-либо дополнительных контроллеров. Но необходимые тесты все же будут проведены.
В качестве тестового приложения используется Crystal Disk Mark x64 версии 3.0.3 x64. В качестве тестовых накопителей мною были взяты накопитель SanDisk X210 128 Гбайт…
… и USB 3.0 SanDisk Extreme объемом 16 Гбайт.
SATA2 / SATA 6 Гбит/с
USB 2.0 /USB 3.0
Проводилось с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0.
Для тестов используется дискретная звуковая карта Asus Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из лучших технических решений пользовательского класса.
Тестирование будет проводиться в двух конфигурациях: сначала тестируется аудиовыход материнской платы, при этом звуковая карта Asus Xonar DX является приемником звука, затем наоборот, Asus Xonar DX используется в качестве источника аудиосигнала, а прием звука производится с линейного входа материнской платы. Само тестирование будет проводиться в двух режимах: минимальном (16 бит, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека, примененного в данном случае.
На всякий случай подчеркну момент, который для некоторых пользователей может оказаться неочевидным: при установке дискретной аудиокарты материнские платы, как правило, отключают интегрированный звуковой кодек автоматически. Недостаточно положения переключателя «Auto» в BIOS материнской платы, нужно принудительное включение путем установки этого параметра в положение «Enabled».
Результаты теста линейного выхода звуковой подсистемы:
На удивление, в этот раз от RMAA не наблюдалось ни предупреждений об недостаточном уровне сигнала, ни предложений увеличить громкость.
Архив с подробными данными тестирования (html-отчет, sav-файлы) прилагается.
Результаты теста аудиовыхода звуковой подсистемы:
Общая оценка, выставленная RightMark Audio Analyzer:
Результаты теста линейного входа звуковой подсистемы:
Общая оценка, выставленная RightMark Audio Analyzer:
Модель оказалась пригодна для игр с разгоном с целым рядом оговорок: здесь свое слово сказали и аппаратная часть, и BIOS. В частности, температура преобразователя питания уже при напряжениях около 1.4 В достигает 80-90 градусов; крайне рекомендуется использование принудительного обдува соответствующего радиатора.
Тем не менее, следует учитывать, что тестирование проводилось с «флагманом на пенсии» – APU A10-6800K, в основе которого лежат два модуля. Поэтому при разгоне более дешевых процессоров с упрощенной архитектурой проблемы с перегревом должны быть менее актуальны.
Чтобы добиться разгона по базовой частоте BCLK, пришлось переключить контроллер SATA из AHCI в IDE-режим.
Впрочем, для HDD в этом плане нет практически никакой разницы, как и для SSD: она будет видна в большинстве случаев только в различных тестовых приложениях, а команда TRIM «доходит» от операционной системы (напомню, Windows 7 или новее) до контроллера твердотельного флеш-накопителя и в этом режиме.
Причем подобный разгон стал возможен только при установке дискретной видеокарты – с использованием встроенного видеоядра удавалось пройти лишь тесты стабильности процессора, а любые 3D-приложения через некоторое время просто зависали. Однако даже в этом случае получить идеально работающую систему не удалось: в состоянии разгона материнская плата иногда зависала на стартовой заставке.
Мало того, возникли и проблемы с аудиокартой Asus Xonar DX – она просто не обнаруживалась ни в одном из слотов PCI-E, будь то x1 или х16 от процессора, или же чипсетный слот х4. При этом установленные мною дополнительные контроллеры SATA и USB функционировали без проблем. Даже SSD-накопитель Plextor M6e 512 Гбайт, участвовавший в одном из прошлых обзоров, заработал, не задавая лишних вопросов.
Нужно заметить, что AMD OverDrive открывает доступ к разгону графического ядра.
Но любые попытки пойти по частоте свыше 950 МГц оканчивались сбоями графических тестов.
Рассмотренные материнские платы ASRock не просто крайне похожи, они идентичны как близнецы. Отличия только в наборе системной логики и реализованной соответственно функциональности: дополнительная колодка USB 3.0 и SATA 6 Гбит/с вместо SATA2 у старшей из них. В остальном это – одна и та же системная плата.
Соответственно обе они продемонстрировали и схожий разгонный потенциал, который, кстати говоря, не слишком-то и блещет: фактически отсутствует возможность разгона встроенного графического ядра, налицо плохой разгонный потенциал по подсистеме памяти. Единственным утешением будет возможность хорошего разгона по базовой частоте (шине), который не помешает при «тонком тюнинге» младших моделей процессоров AMD в исполнении Socket FM2 и FM2+ с заблокированным коэффициентом умножения. Разгон старших ЦП с двумя двухпоточными модулями, скорее всего, упрется в недостаточную мощность преобразователей питания.
А вот стоят ли полуторакратной переплаты два порта USB 3.0 и восемь SATA 6 Гбит/с вместо шести SATA2 – здесь решать уже каждому самостоятельно. Стоит только заметить, что докупка отдельных USB- и SATA-контроллеров выльется примерно в ту же сумму.
Выражаем благодарность:
